Zasilacz laboratoryjny z zasilacza ATX

bakss 18 Mar 2007 20:43 53189 87
  • Zasilacz laboratoryjny z zasilacza ATX
    Witam wszystkich


    Założenia.
    Chciałbym zaprezentować zasilacz [powiedzmy] laboratoryjny.Celem tej konstrukcji było uzyskanie taniego zasilacza do uruchamiania układów. Nie będę ukrywał, że jestem początkujący, tak więc postanowiłem zacząć wyposażać swoją skromną pracownię w potrzebne narzędzia do pracy .

    Opis budowy.
    Co tu Pisać?.

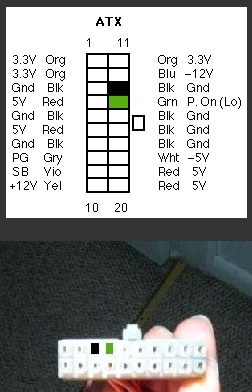

    Ściągnąłem opis kości .

    Zasilacz laboratoryjny z zasilacza ATX

    Oczywiście nie obeszło by się bez regulacji napięcia.
    Tak więc, prosty układ regulacji napięcia na LM-350.
    Zasilacz laboratoryjny z zasilacza ATX

    Szkoda było, nie wykorzystać reszty właściwości tego zasilacza. Tak więc powyprowadzałem przewody napięć jakie dawał mi zasilacz.

    Ogółem otrzymałem płynną regulacje w zakresie 1,25V do 11,75V z prądem max 3 A; reszta bez regulacji +12V 9A ;-12V 0,8A;+5V 22A;-5V 0,5A; oraz 3,3V 14A. Wykorzystałem także wyprowadzenia dla dwóch diód sygnalizujących podłączenie zasilacza do sieci, i jego uruchomienie .

    Jednym słowem wszystko "ściągnięte" z elektrody, po przeszukaniu elektrody znalazłem całą masę postów na ten temat. W sumie moim zdaniem nie ma czym się chwalić. Aczkolwiek myślę, że ktoś może skorzysta z tej adaptacji pomysłu przerobienia zalegającego zasilacza :D

    Poniżej załączam foty,

    Zasilacz laboratoryjny z zasilacza ATX

    Zasilacz laboratoryjny z zasilacza ATX

    Zasilacz laboratoryjny z zasilacza ATX

    Koszt to jakieś 15-20 zł[obudowa,zaciski,radiator,stabilizator- resztę miałem].

    Pozdrawiam bakss
