Head gitarowy 5 Watt

megabit 07 Maj 2007 10:52 9864 32
  • Head gitarowy 5 Watt
    W końcu postanowiłem pokazać Wam moją konstrukcje wzmacniacza gitarowego opartego na topologii Soldano.
    Chassis jest zrobione z 1mm blachy aluminiowej, wygiętej i powycinanej przez znajomego.



    Zasilacze: żarzeniowy i anodowy zostały wykonane na płytce drukowanej którą sam projektowałem i wykonałem. Cały układ zasila transformator Zatry TSC o mocy ok. 40W

    Zasilacz żarzeniowy:
    W późniejszych przeróbkach usunąłem rezystory obniżające napięcie, ponieważ okazało się, że pod obciążeniem napięcie spadło do rozsądnego 6,6V. Został także usunięty mostek prostowniczy, ponieważ z powodu dość mocnego nagrzewania się został umieszczony na radiatorze. Dodam że WSZYSTKIE lampy w układzie są żarzone stałym napięciem filtrowanym przez 2 kondensatory 4700µF/25V. Różnica rozmiarów wynika z tego że jeden jest przystosowany do pracy przy 105°C a drugi 85°C (takie miałem). Na płytce nie ma jeszcze wlutowanych rezystorów do symetryzacji żarznia.

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

    Zasilacz anodowy:
    Napięcie anodowe wynosi ok 220V co po wyprostowaniu i wyfiltrowaniu daje ok. 300V.

    Head gitarowy 5 Watt

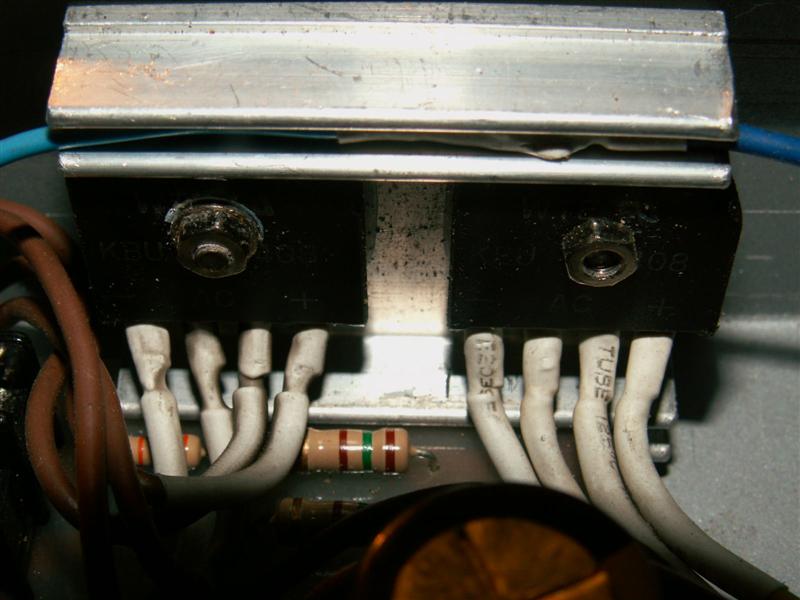

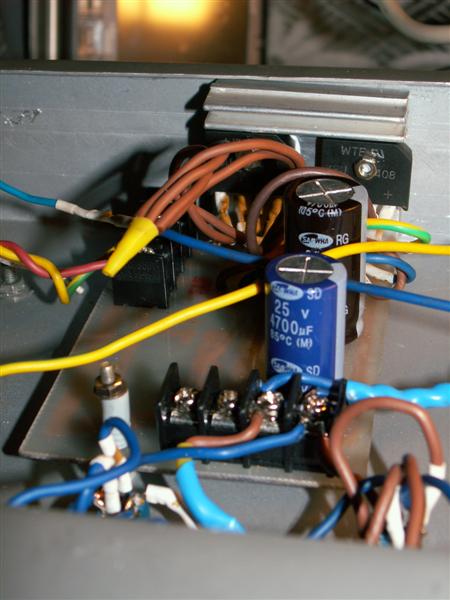

    I tutaj mostek prostowniczy trafił na radiator.

    Head gitarowy 5 Watt

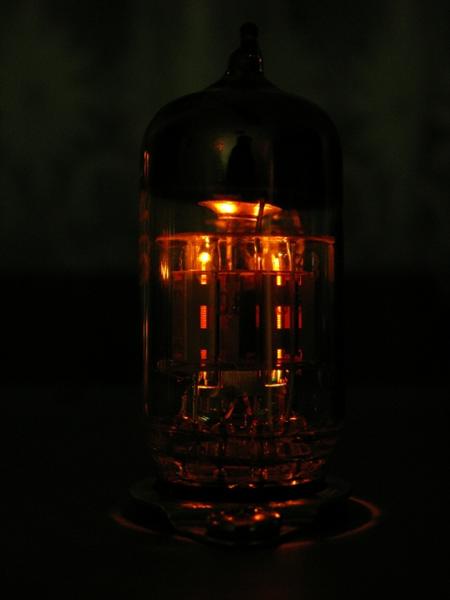

    Lampy w preampie to 6N2P-EW a końcówkę obsługuje lampa 6P14P. Mam także ECC83 i EL84, lecz brzmienie rosyjskich odpowiedników bardziej przypadło mi do gustu. Poza tym lampa 6N2P-EW ma większy pobór prądu dla grzejnika co skutkuje większym spadkiem napięcia.

    Transformator głośnikowy został wymontowany z chassis starego radia, które dostałem. Chassis było tak zniszczone że tylko głośnikowiec nadawał się do użycia.

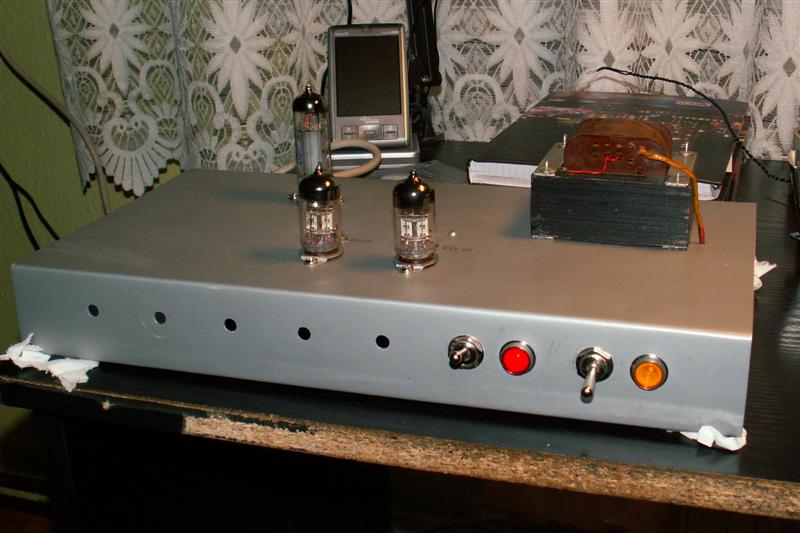

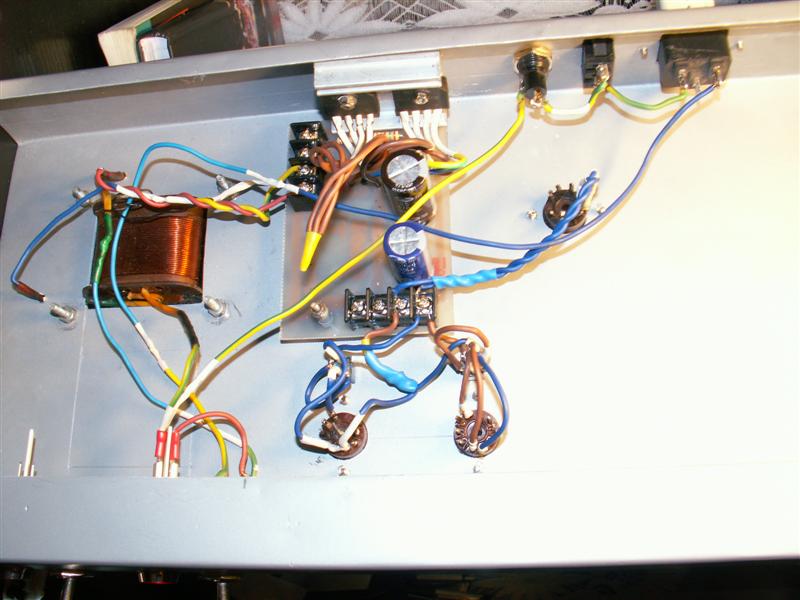

    Chassis z zamontowanym układem żarzenia.
    Układ ten posiada przełącznik dzięki czemu możliwe jest użycie zarówno ECC83 jak i 6N2P-EW.

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

    Pierwsze uruchomienie żarzenia. Jak widać jeszcze nawet transformator głośnikowy nie znalazł swojego miejsca. :)

    Head gitarowy 5 Watt

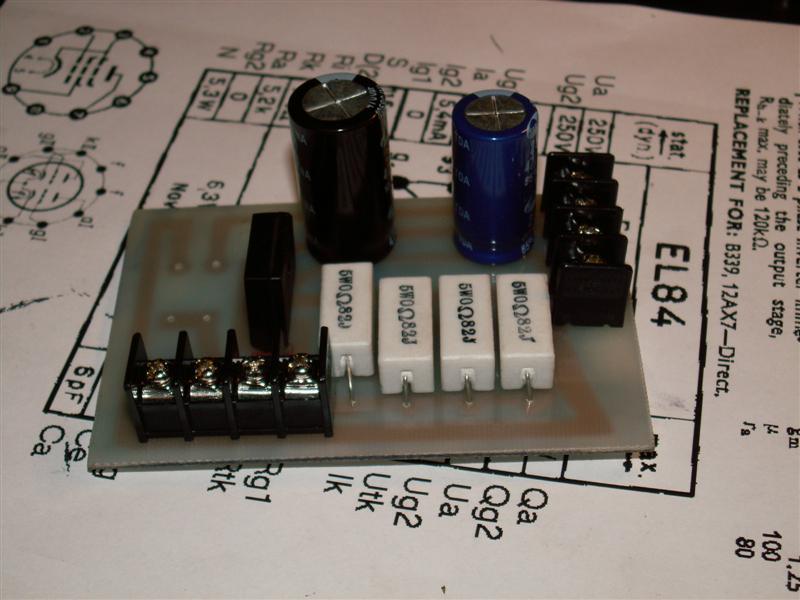

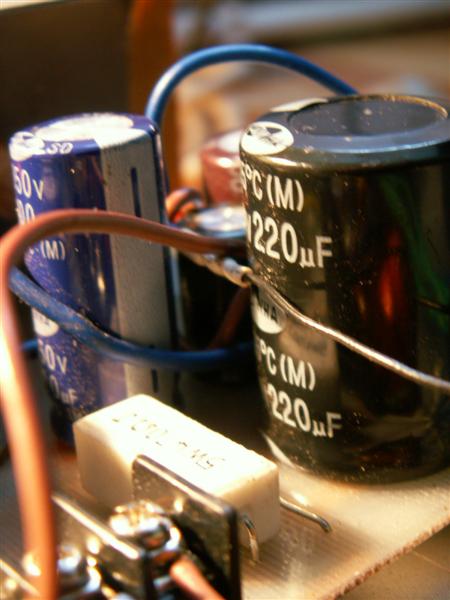

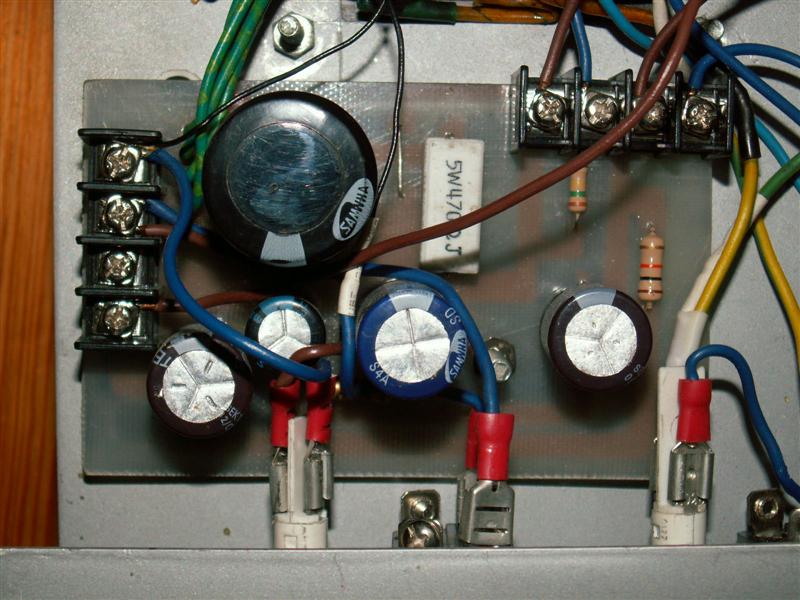

    Następnie w układ wlądowała płytka z zasilaczem anodowym, wraz z pokaźnymi kondensatorami. Ponadto w układzie zasilania zastosowałem takie połączenia zasilaczy, że niemożliwe jest włączenie zapięcia anodowego bez żarzenia, co bardzo chroni lampy.

    Head gitarowy 5 Watt

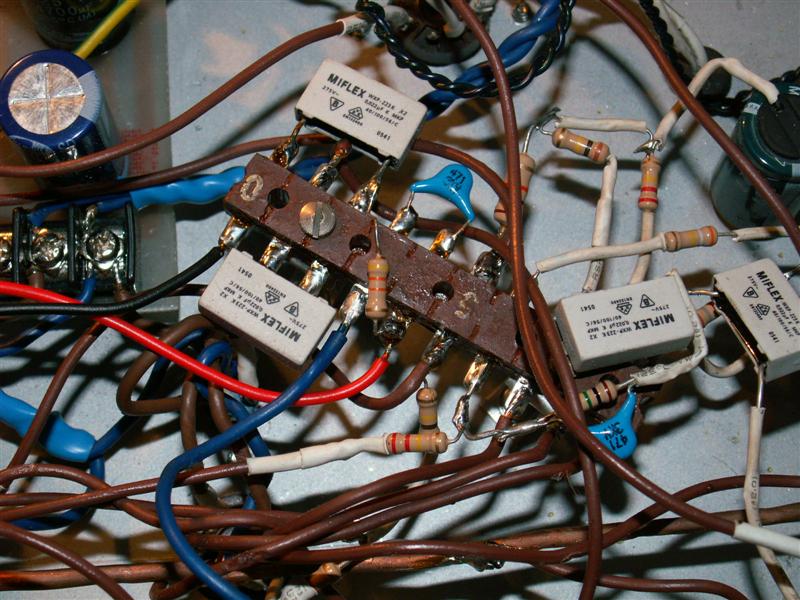

    Następnie na listwie łączówkowej został zmontowany korektor graficzny, i inne połączenia.

    Head gitarowy 5 Watt

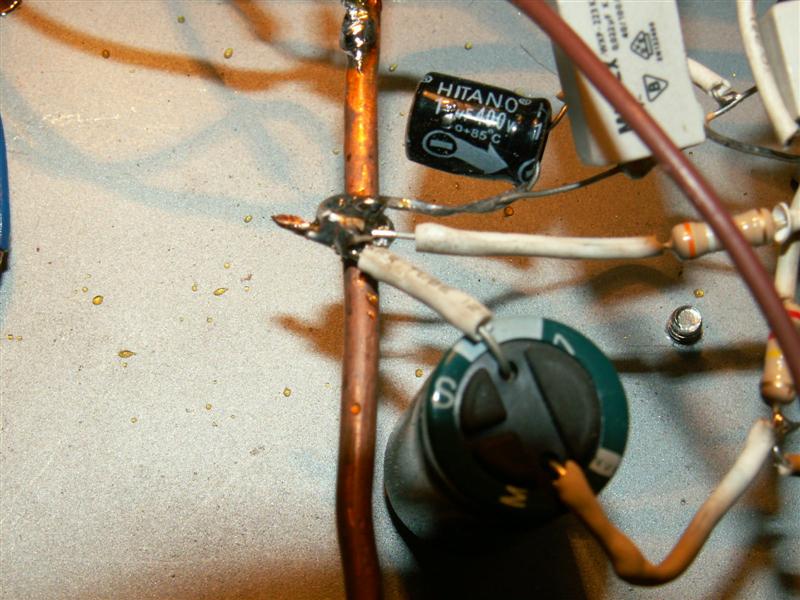

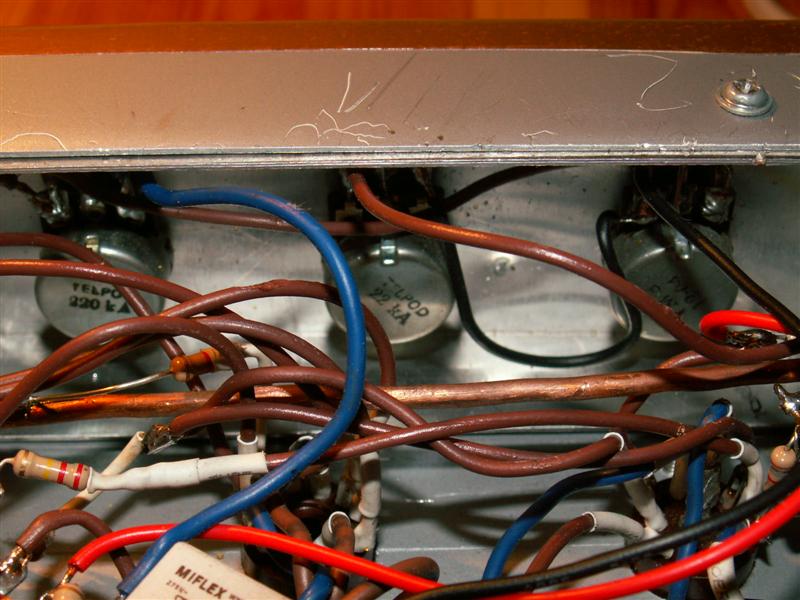

    Szyna masy została wykonana z grubego drutu miedzianego o Φ 4mm. Mały problem był z lutowaniem do tego drutu, ponieważ moja lutownica ma za małą moc. By dolutować końcówki do szyny musiałem ją uprzednio rozgrzać palnikiem.

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

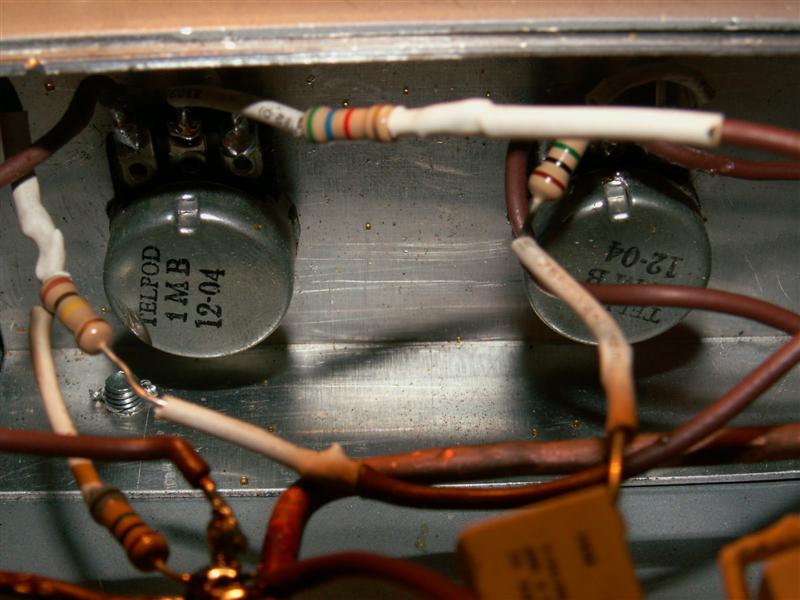

    Potencjometry to standardowe Telpody, lecz dostałem tylko takie z długą ośką przez co musiałem improwizować z ich zamontowaniem.

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

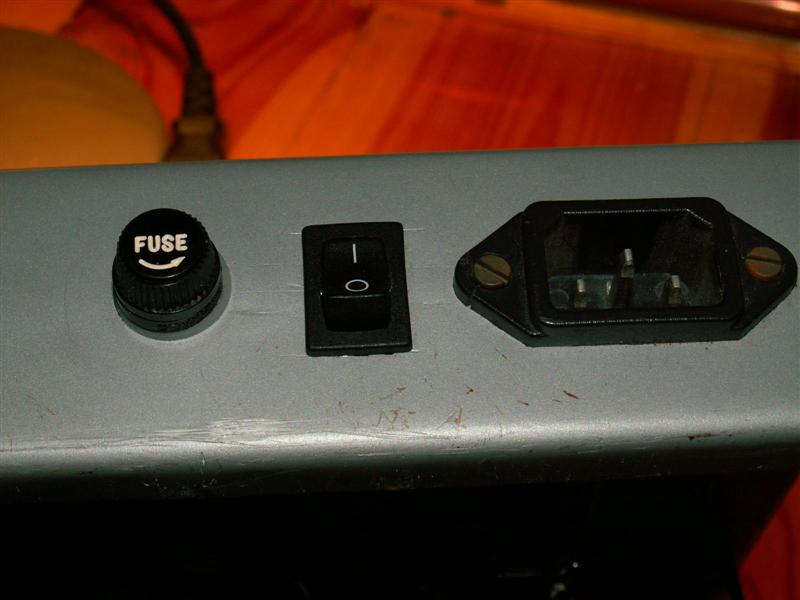

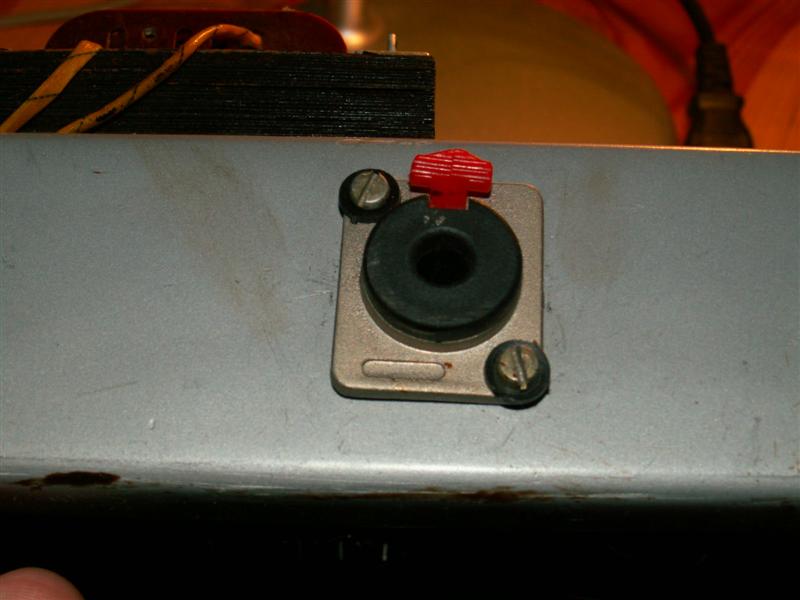

    Na tylnym panelu znajduje się gniazdo zasilania, wyłącznik, bezpiecznik i gniazdo wyjściowe na kolumnę. Gniazdo wyjściowe ma zamontowaną blokadę, która zapobiega przypadkowemu wyciągnięciu wtyczki, co skutkowałoby spaleniem transformatora wyjściowego.

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

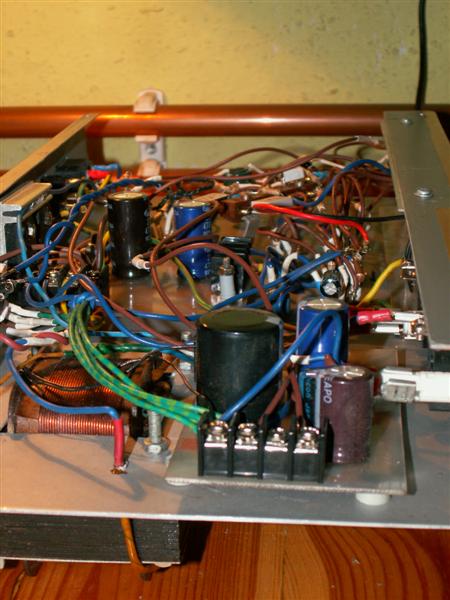

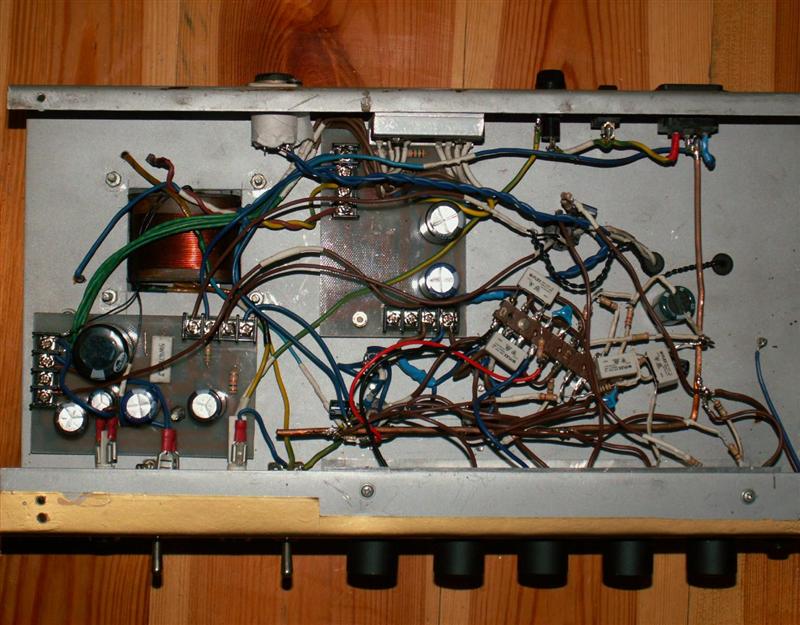

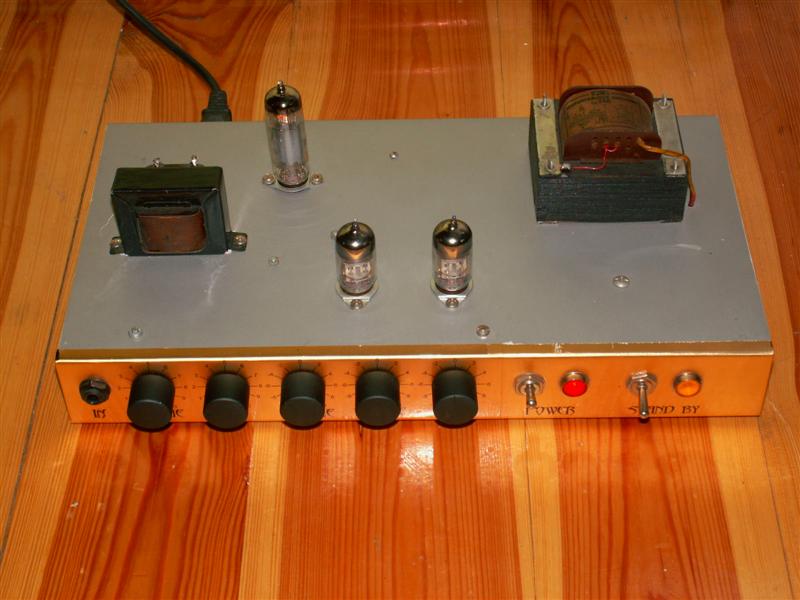

    Po złożeniu całości wzmacniacz wygląda następująco:
    Może i jest w środku trochę kabli ale to w końcu "pająk"

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

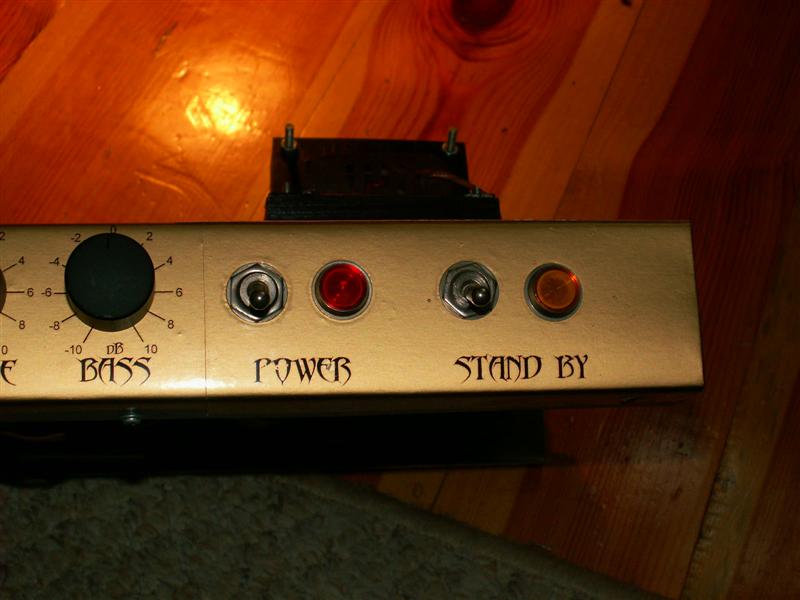

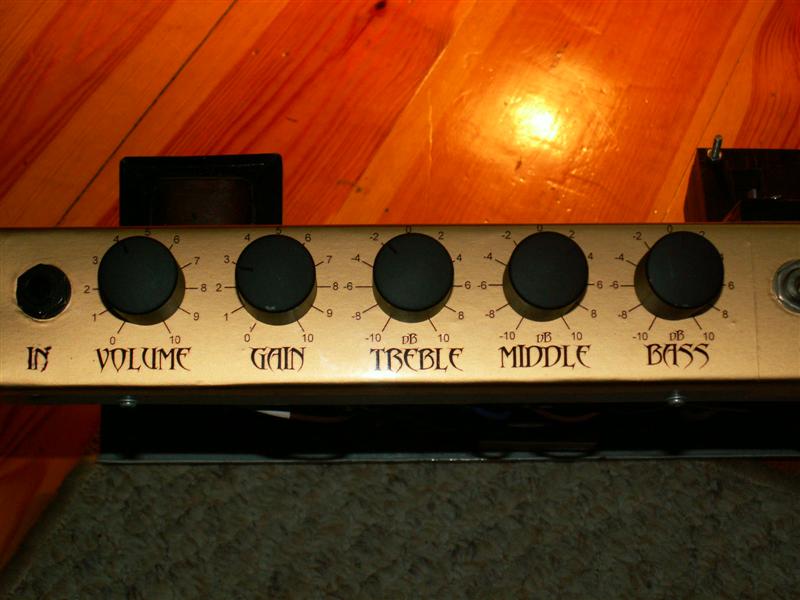

    Przedni panel został zaprojektowany w Corelu i nadrukowany na złotą "Marshallowską" folię samoprzylepną a na wierch została naklejona przezroczysta folia. Jako wskaźniki zasilania użyte zostały oczywiście neonówki :)

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

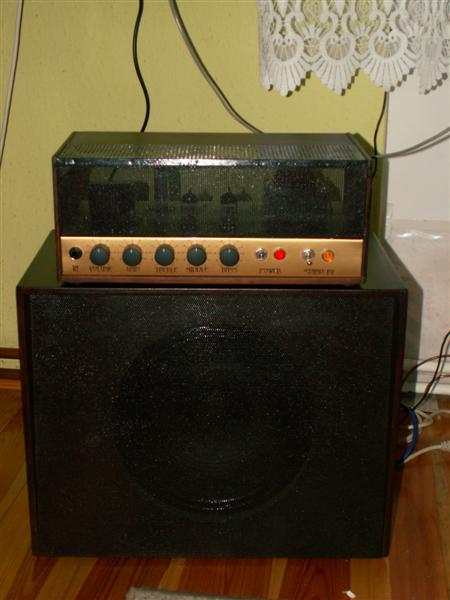

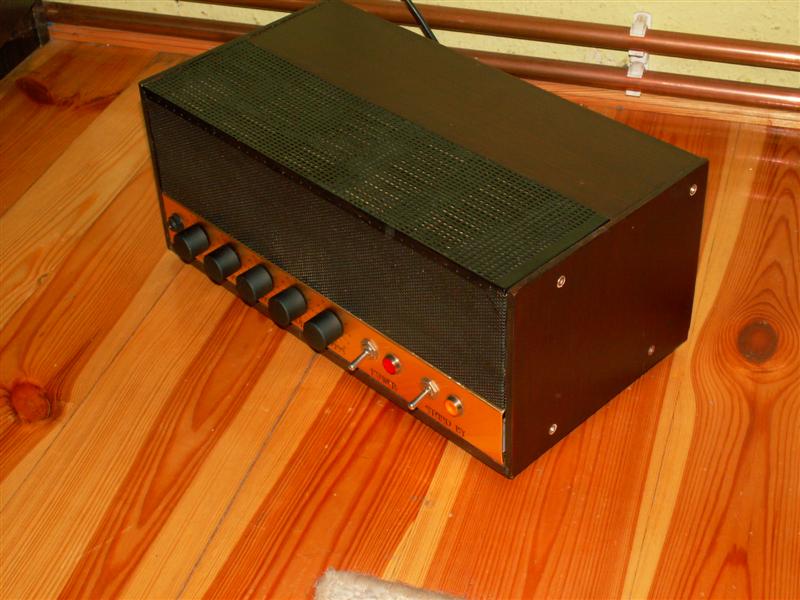

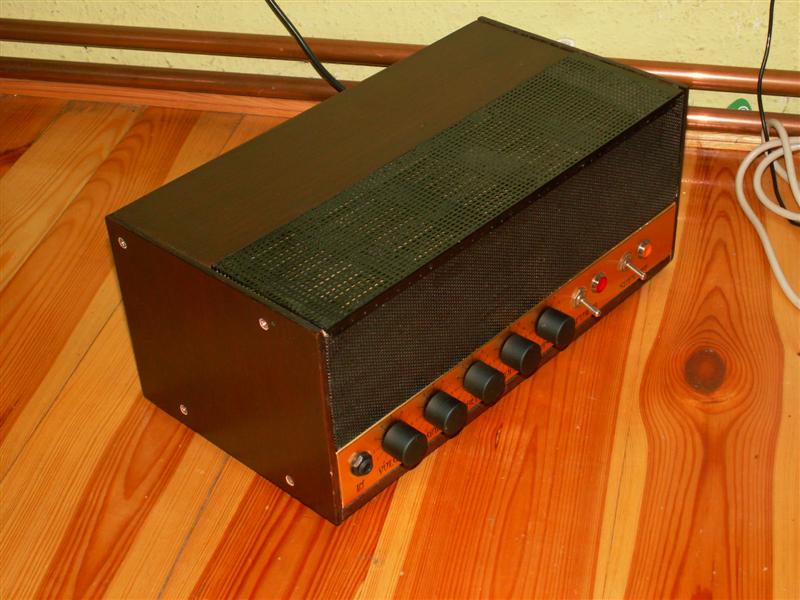

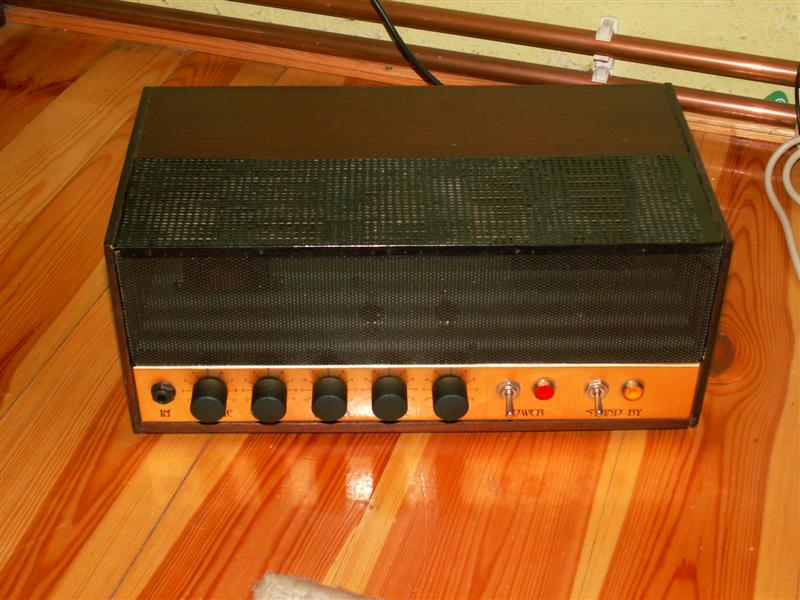

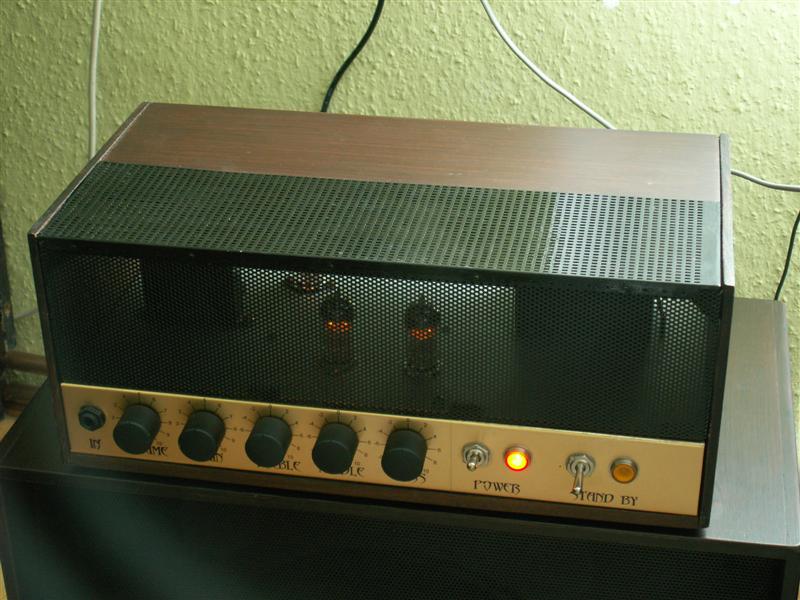

    Gotowy wzmacniacz otrzymał obudowę w tym samym kolorze co kolumna głośnikowa prezentowana niedawno na Elce.

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

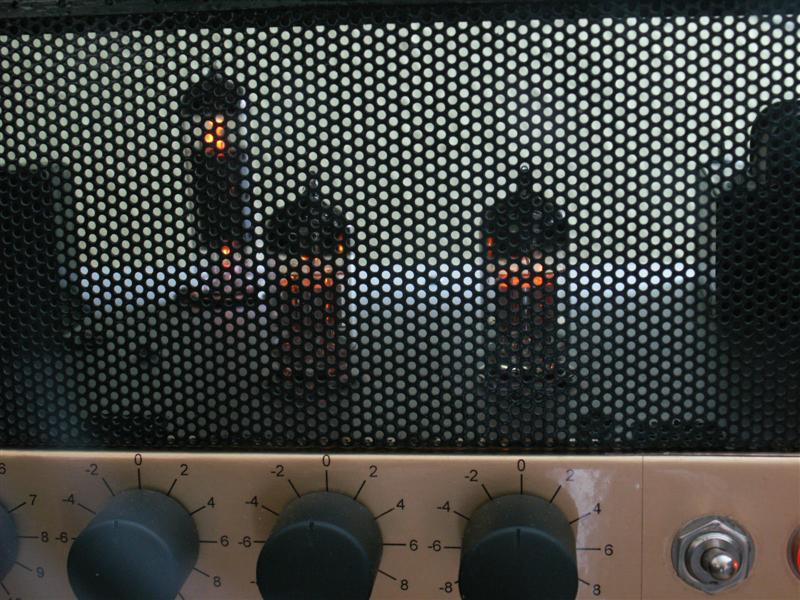

    Wraz z paką zestaw stanowi świetny zestaw do grania w domu i na małych koncertach.

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

    Head gitarowy 5 Watt

    Podsumowując head cechuje się zabójczym brzmieniem nie do osiągnięcia na tranzystorze. Przeprowadzałem testy z combem Marshalla 30W i bez problemu byłem w stanie je zagłuszyć :). Te 5 Watt mocy z lampy potrafi przykleić żołądek do kręgosłupa :D:D:D. Na koniec fotka mojego zestawu do grania :)

    Head gitarowy 5 Watt

    Pomimo, że jest to wzmacniacz klasy high-gain a gitara ma aktywne przetworniki Duncana, bez problemów można ustawić czystego, głośnego cleana. Mimo iż w całym wzmacniaczu nie ma ekranowanych kabli, brumy nie są słyszalne.

    Proszę o komentarze i konstruktywną krytykę.
