Sterownik PTZ kamer obrotowych

Karwas 04 Cze 2007 17:34 14876 20
  • Sterownik PTZ kamer obrotowych
    Witam,
    trochę zastanawiałem się czy warto przedstawiać moje dzieło :)

    Niedawno miałem w firmie po raz pierwszy możliwość montowanie kilku kamer obrotowych, a żę nie miałem klawiatury, ani rejestratora (bo firma u której montowałem kamery sama miała sobie kupić) nie mogłem sobie posterować kamerkami (tzn sprawdzić ich działanie) :)
    Jednej nie zamontowałem od razu, z powodu braku uchwytu, wziąłem ją do domu i spróbowałem posterować z komputera. A że sposób sterowania jest prosty wpadłem na pomysł by zbudować coś małego i przenośnego do sterowania kamer PTZ i zabierać to ze sobą do sprawdzania kamer.

    Urządzenie działa w protokole PELCO D i wysyła komendy kierunków (góra, dół, prawo, lewo), zoom + i - oraz stop do zatrzymywania ruchu kamery. Można zmieniać adres kamery (narazie od 1 do 9) i wybierać 3 prędkości transmisji (2400, 4800, 9600kb/s).

    Nie mam schematu, jak kogoś zainteresuje to zrobię i zamieszczę.
    W środku siedzi mikrokontroler 89c2051 do wysyłania komend po RS i konwerter na RS485. Stabilizator 5V :) i wyświetlacz LCD

    Jak będą chętni to wrzuce listing programu.

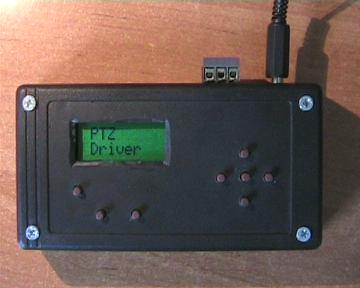

    Kilka fotek:

    Małe logo :)
    Sterownik PTZ kamer obrotowych

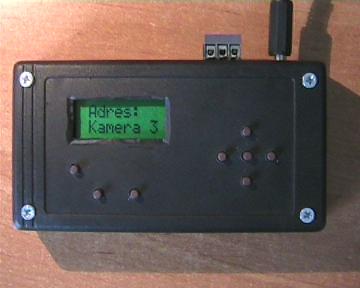

    Wybór adresu kamery
    Sterownik PTZ kamer obrotowych

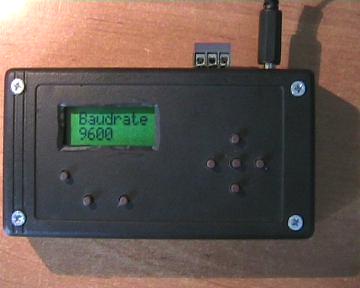

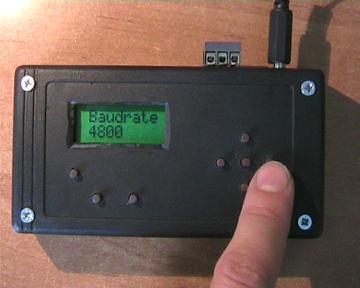

    Wybór prędkości
    Sterownik PTZ kamer obrotowych
    Sterownik PTZ kamer obrotowych

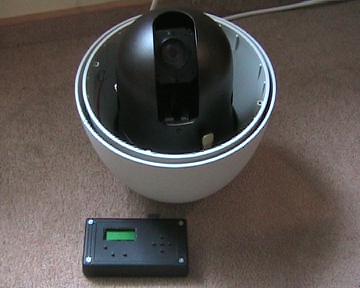

    Testowana kamerka w domu :)
    Sterownik PTZ kamer obrotowych
