Cześć.

Program umożliwia odebranie i zdekodowanie sygnałów z sond serii analogowej RS80 i cyfrowej (RS92 SGP i AGP).



Tak jak pisałem, sondy analogowe nie mają odbiorników GPS. Sygnał nadawany przez te sondy, to specyficzna kombinacja 6 tonów.
Jeszcze jedna sprawa. Przedstawiony sygnał analogowy pochodzi ze sprawnej sondy. Natomiast sygnał cyfrowy pochodzi z mojej sondy, co do której nie jestem pewien, czy do końca jest sprawna. Jak dowiedziałem się od poprzedniego właściciela, była ona "trochę sponiewierana" . Ma np. uszkodzony czujnik temperatury...
Poczekamy na kolegę Adama, może będzie w stanie zaprezentować nam sygnał ze swojej sondy.
Jak będę miał chwilę, to spróbuję obejrzeć widmo tego sygnału. Może będzie widać coś charakterystycznego.

Nie wiem czy jest sens badania widma sygnalu. Dzwiek jest charakterystyczny dla transmisji powyzej 2000baud/s, czyli szum i tyle. Jesli odbiore sygnal nieznacznie sliniejszy od tla, moge go pomylic ze zwyklym szumem. Odbiornik mam jeden, a czestotliwosci do sluchania wiele wiec nie moge monitorowac tylko czestotliwosci meteo i to za pomoca programu(tak bylo by idealnie ale nie bardzo wygodnie). Problem stanowi tez odleglosc. Prawdopodobnie najblizszym miastem, ktore wysyla takie sondy jest Warszawa a to okolo 200km odemnie. Bede musial zrobic sobie jakas antene kierunkowa

Cześć.

Firma produkująca te sondy, udostępniła folder z opisem anteny, która umożliwia odbiór sygnałów sondy klasy AGP (max 60 mW) z odległości 200 km.
Z informacji które zebrałem, wynika, że te sondy głównie używane są przez niemieckie służby meteorologiczne. Jak są pomyślne (dla nas ) wiatrach, sondy trafiają na teren naszego kraju. Czas pracy sondy to około 135 minut. Tak więc, jeżeli wcześniej balon nie zostanie rozerwany w górnych warstwach atmosfery, jest szansa, by je usłyszeć.
Jeszcze jedna informacja. Dane z wysyłanych sond odczytywane są o godzinach 0.00 i 12.00.
Ze względu na procedurę przygotowana ich do startu, można zacząć nasłuch o godzinach 23.00 i 11.00.
Chyba, że ktoś w sąsiedztwie ma elektronika testującego znalezioną sondę... .

Fajny temat....

prawie cały przeczytałem i niestety muszę się zgodzić z pesymistycznym podejście SQ6ADE.

Producent zapewne zadbał o poufność produktu.

Widzę że dużo czasu poświęciliście na rozgryzanie tematu ( fajnego)

ale czy nie szybciej by było od zera napisać małą stację meteo APRS albo wykorzystać jakiś istniejący już projekt - i jak wcześniej ktoś pisał użyć tylko czujników ( temp ciśnienie itp...)

==========

Jako odbiornik może warto pomyśleć i jakimś tanim ręcznym radiotelefonie firmy "China-coś-tam" jakie czasami pojawiają się na allegro ???


========

polecam te linki

http://www.kd7lmo.net/picobeacon.html

http://www.kd7lmo.net/picobeacon_hardware.html

PicoBeacon APRS



/Jarek

Cześć.

Udało mi się oczyścić z szumów sygnał sondy cyfrowej. Plik z załącznika ma 15 sekund sygnału z szumem i 15 sekund po odfiltrowaniu. Nie jest to idealnie czysty sygnał, ale już będzie wiadomo co to jest, gdy spotkamy się z nim podczas nasłuchów.

Na poniższym obrazku możemy zobaczyć jego spektrum.



Teraz już wiem, dla czego autorzy programu polecają pobierać sygnał bezpośrednio zza dyskryminatora odbiornika

Na poniższym obrazku spektrum sondy analogowej.

Zza dyskryminatora powinno sie pobierac wszytkie cyfrowe sygnalny do dekodowania. Nie jest to warunkiem odbioru lecz bardzo poprawia "czytelnosc" sygnalu gdyz nie jest on ksztaltowany(a raczej znieksztalcany przez korekcje tonow) przez wzmacniacz m.cz. W odbiornikach komunnikacyjnych czesto zaweza sie pasmo m.cz. ze szkoda dla transmisji cyforowych, dlatego dobrze jest sobie dorobic dodatkowe wyjscie wprost ze scalaczka posredniej.

i na jakich czestotliwosciach chodzą takie sondy ?

To racja - np. sygnały pejdżerów można odbierać tylko z dyskryminatora . Na wyjściu słuchawkowym czy głośnikowym się nie udało - przynajmniej mnie.
Jak jest z dewiacją FM sygnałów z sondy? Może odbiornkik NBFM nie daje rady?

POCSAG dekodowalem bezposrednio z wyjscia sluchawkowego(ubc 120xlt- posrednia mc3361). Pamietajmy jednak ze transmisja pagerowa jest dosc wolna i przy 2400baud/s moze byc juz problem, dlatego wypada wyjsc z dyskryminatora. Co do dewjacji, podejzewam ze narrow sie wyrobi pod warunkiem odpowiedniej mocy sygnalu- takie sa uroki cyfry.
koszyk16 przeczytaj temat od poczatku, jesli to zrobisz to dowiesz sie miedzy innymi ze w pasmie 400-406MHz pracuja tego typu sondy

Cześć.

koszyk16 Przeczytaj temat jeszcze raz. Wszystko jest napisane. Są podane częstotliwości i sposób programowania nadajnika.

Wszystko zaczyna się kleić do kupy . Na moim TH 28 odbieram sondę "na full", jednak nie mogę prawidłowo zdekodować odebranych informacji.
Niestety, nie dysponuję radiem odbierającym to pasmo, do którego mógłbym się podpiąć, a TH 28 nie chciał bym rozbebeszać.
W programie SondeMonitor, do odbioru sygnałów analogowych, odbiornik powinien pracować z WFM, natomiast do odbioru sygnałów cyfrowych, powinien pracować w NFM.
Tak więc, problem z prawidłowym zdekodowaniem sygnału leży właśnie w torze m.cz TH 28...

Sluchaj, moze sie wyrobi w NFM(dopasuj pozom m.cz.) bo taka sama sytuacja jest z NOAA, tez powinien byc WFM(60KHz) ale ludzie dekoduja w NFM i idzie. Problem tkwi w sile sygnalu. Jesli bedzie zbyt slaby to bedzie kicha poniewaz znieksztalcenia i tak juz maloczytelnego sygnalu nie pozwola na poprawne dekodowanie. Co innego jesli sygnal bedzie silny, wtedy drobne niedopasowanie nie bedzie przeszkadzac(zalezy jaka bedzie roznica w pasmie).
Jako odbiornika uzyj glowicy TV hiperband i bedzie ok
Kilka informacji z prasy, te sondy lataja rowniez w Polsce a niektore nawet spadaja http://www.imgw.pl/wl/internet/zz/wiadomosci/_wiad2002/020826001/wiadomosc.html

Mi POCSAGA FLEX1200 (we wrocku tak działa) za diabła nie dekodowało z słuchawki. Wystarczyło wyjść poprzez szeregowy układ RC z MC3361 i hulało - właśnie w Unidenowym skanerku.

Pytanie do wszyskich posiadaczy sond Vaisala (RS92-SGP) robiących eksperymenty;).Czy komuś udało się zdekodować pozycję z GPS-a sondy w programie Sondemonitor? U mnie wszystkie parametry (temp.cisn.itd.)idą płynnie ale pozycji nie podaje, nie wiem czemu -sprawdzałem już chyba z tysiąc razy na otwartej przestrzeni i nic.

Witam po dłuższej przerwie!
Wiadomość dla sceptyków - większość scalaków zidentyfikowana - jak się dorwę do stacjonarnego, to prześlę listę co jest co.
Ciężko było i mam kilka wątpliwości, niemniej jednak udało się.
Dalej nie jestem w stanie odebrać sygnału bo nie mam odbiornika na to pasmo.. A czasu na jego wykonanie obecnie brak..
Za 2 tyg. będę czynił próby z rozkodowaniem sygnału - póki co sonda sobie leży i czeka na lepsze czasy (czyt. więcej czasu).
Pozdrawiam,
Adam Pyka

C2H5OH - skąd ty bierzesz tyle czasu na zabawę z elektroniką? Wiem - skonstruowałeś wehikuł czasu

Dawaj! Ja dorawalem aplikacje do pagera Motoroli i stwierdzilem ze wiekszosc uzytych ukladow w uzadzeniu jest typowa z wyjatkim uzytej ich obudowy...
Tak mi sie wydaje ze w sondzie jest podobnie(chyba nie wymyslono Ameryki odnowa- czyli chipy sa te same ale opakowanie i wyprowadzenia moga byc rozne).
Wehikulum...
Ostano badam starego Siemnesa M300 Telefon GSM z tranzystorami GasFET, reczniak ale typowe uklady az chce sie dlubac

Witajcie!
Pierwsze co chciałem powiedzieć, to przeprosić za takie opóźnienia. Ale rok akademicki się zaczął, i zaczęło czasu brakować

Powracając do tematu. Przerzuciłem datasheety scalaków znajdujących się w układzie sondy. Oto moje częściowe wyniki - póki co dochodziłem do elementów gps-a bo on mi jest najbardziej potrzebny.
Elementy:
OWI 1575 - filtr SAW zaprojektowany dla modułów GPS
19S - jakiś tranzystor (chyba)
EPCOS 7708 - filtr SAW z wąskim pasmem
O5A - jakiś filtr SAW
UNAV 8021C U631F A - główny procesor GPS-u
Datasheety podobnych elementów wieczorem, bo zapomniałem przekopiować z drugiego komputera..

Siadłem do tego modułu, i zabrałem się za rozrysowywanie schematu. Część od anteny do µC jest w postaci zdjęcia w załączniku poniżej.

Jest tylko jeden problem - nie jestem pewien, jaki element to co Założenia są na rysunku - w szczególności nie jestem pewien tego pierwszego elementu, oznaczonego R1. Miernik wskazuje że to opornik, ale martwi mnie ta kreska - wygląda jak kondensator elektrolityczny. Ktoś ma jakiś pomysł?

W każdym razie, jesteśmy na dobrej drodze. Może coś z tego wyjdzie
Btw, może ma ktoś schemat jakiegoś innego GPS-a - można by było coś podpatrzeć.
Pozdrawiam,

Adam Pyka

To co się dzieje od strony anteny aż do procesora DSP jest nieistotne. Natomoiast istotne jest to w jaki format ubiera dane ów DSP - jeśli chcesz wykorzystać ten moduł do czegokolwiek.
Może pod tym linkiem znajdziesz to co pasuje do tego czipsetu GPS:
http://www.unav-micro.com/Products.aspx?ProductID=43

Witaj!
Warto wiedzieć, co leci od anteny aż do DSP. Scalak z linka, który podesłałeś niestety, ale nie odpowiada scalakowi zamontowanemu w sondzie. Za dużo nóżek!
Poniżej "obczajone" przeze mnie scalaki:


Tyle jak na razie. Dalsza część poszukiwań za jakiś czas, jak znajdę chwilkę wolnego (których brak...).
Poza tym mam mały problem z... wylutowaniem modułu nadajnika Taśmy do odsysania zabrakło..

EDIT! Dzięki stronie podesłanej przez sq6ade znalazłem datasheeta do chipa z GPS-a. Oto link: http://www.unav-micro.com/Products.aspx?ProductID=14

Pozdrawiam,
Adam Pyka

Adam - ten czip to tylko FRONTEND - nic szczególnego się w nim nie dzieje i nie ma to zadnego znaczenia praktycznego. Zainteresuj się raczej następnym scalakiem do którego trafia sygnał - tam się odbywa dekodowanie danych a może też od razu kodowanie sygnału modulującego nadajnik.

Witam,
Ostatnio zdobyłem sondę RS-92-SGPD, z października 2007 roku. Zasilana bateriami suchymi, w środku miała pakiet złożony ze zlutowanych 6 AA Duracell. Niestety, baterie wylały, co zaowocowało godziną czyszczenia plastiku i nową foremką na nie zrobioną ze styropianu.
Sonda była w stanie raczej kiepskim- w środku pajęczyna, widać tez było ślady nalotu na stykach.
Antena GPS była oderwana w jednym z jej ramion, z tym sobie poradziłem po prostu przylutowując ją raz jeszcze.
Taśma z czujnikami jest bardzo zaśniedziała, nie wiem, czy będzie działać- skaner będę miał dopiero w środę, wtedy też sprawdzę sondę.
Mam jedno pytanie: co to za czujnik na samym szczycie tej taśmy? Wydaje mi się, że przez to oczko powinien iść jakiś drucik, niestety u mnie jest on przerwany- do czego to służy?
Fotka wnętrzności mojej sondy (sorry za jakość):


Aha, dowiedziałem się również, że w Polsce te sondy dość często startują z Legionowa

Witam
Po pierwsze-sorry za post pod postem, ale może w ten sposób ktoś zauważy zmianę i zechce ze mną pogadać
Otóż podłączyłem skaner, znalazłem sondę na 405,1000 MHz (co kosztowało mnie okropnie dużo szukania, bo szukałem manualnie z jak najmniejszym krokiem). Sonda wydaje się być aktywna i działać.
Podłączyłem skaner pod kompa i zapuściłem SondeMonitor- widzę tylko Raw signal output, nie mogę nijak odczytać z sondy żadnych danych. Jak to zrobić? Macie jakieś pomysły?
Przy okienku "processing SGP Sonde" mam wszędzie zera, a typ sprzętu jest nieokreślony...

Sonda pokonana!
Udało mi sie odczytać dane z sondy- nie wszytskie, ale przynajmniej jest połączenie.
Dlaczego nie mogłem połączyć sie wcześniej? Problemem okazał się tryb wyciszania szumów i redukcji echa akustycznego, który był domyślnie włączony przez sterowniki mojej dźwiękówki.

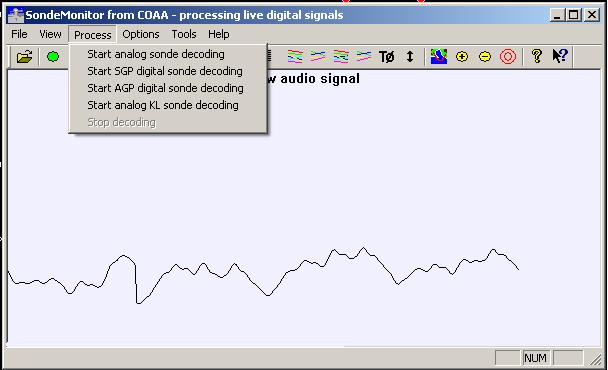

Screen z SondeMonitora wygląda tak:

Jak widać, nie działa czujnik temperatury... Dane z GPS tez nie są odczytywane...
Czy komuś udało sie to zrobić?

Witam. Gdzieś wcześniej w tym temacie wyczytałem, że czujnikiem temperatury jest ów cieniutki drucik w okienku. W tej, którą mam też jest niestety zerwany. Co do kłopotów z odbiorem sygnału GPS przez program Sondenmonitor - być może winna jest antena QFK odbiornika - jej ewentualne odkształcenie może mieć wpływ na czułość odbiornika... Na koniec moje pytanie: czy ktoś z Kolegów sprawdzał, według jakiego protokołu pkład GPS sondy formuje dane? Bo jeśli jest to protokół NMEA 0183, to można by próbować zastosować ten odbiornik w układzie APRS...

A czy przypadkiem testy nie były prowadzone w pomieszczeniu?
GPS w stanie unieruchomionym jest jeszcze wrażliwszy na słaby sygnał niż w ruchu. Używam GPSów przez NMEA i na balkonie muszę parę ładnych minut wyczekać aż zacznie coś wysyłać. Zwykle przesunięcie o metr po kilkudziesięciu sekundach od uruchomienia znacząco przyśpiesza mu pełną orientację w przestrzeni.

GPS testowany na środku dużego tarasu, pod gołym niebem, przez godzinę nic się nie działo...

Średniej klasy moduł GPS odbiera sygnał na druciku za oknem:
www.sp2swj.sp-qrp.pl/gps/gps_Axiom_Swift_B2.htm

Może w końcu ktoś popatrzy oscyloskopem co sie tam dzieje w tej sondzie.

(Wątpie że jest tam jakiś sygnał do wykorzystania skoro nikt wcześniej tego nie opisał a setki sond spada na ziemię. Ale może...)

Znalazłem ten ciekawy temat i też chcę dołożyć swoje 3 grosze do niego. Kilka już lat temu znalazłem jakąś sondę meteo na plaży. Była już w nienajlepszym stanie ale po oczyszczeniu i rozpoznaniu co i jak udało mi się ją nawet uruchomić i porównać etykietę informującą o jej częstotliwości z tym co faktycznie z niej szło. W zasadzie ta część, która była odpowiedzialna za pomiary tzn. mieszek mierzący ciśnienie lub ekrany wokół płytek były tak skorodowane iż udało mi się tylko uruchomić sam syntezer. Moja sonda zupełnie jednak nie przypomina tych co tutaj pokazujecie. Ta składała się jeśli się nie mylę z 3 części. Syntezer i płytka bezpośrednio komunikująca się z czujnikami były oddzielne no i była też płytka z tym mieszkiem do pomiaru ciśnienia. Tak mnie to zaciekawiło, że nawet rozrysowałem jej schemat ale tylko płytki syntezera. Tam były m/innymi scalaki MC145152 LB504L i jeszcze jakiś podwójny wzm. op. i stabilizatory. Nie pamiętam tego dokładnie bo mam to w domu ale bardzo mnie zainteresował szczególnie ten MC udało się na nim nawet zbudować syntezerek. Schemat mam w formie papierowej co oczywiście da się zeskanować ale jakość tego skanu może być nienajlepsza no i nie ma na mim wartości kondensatorów. Wszystko było zrobione oczywiście w SMD. Temat wątku w tym poście jest jednak troszkę inny więc nie wiem czy to komuś się do czegoś przyda.

Mój kolega krótkofalowiec wykorzystał ten syntetyzer częstotliwości do radiotelefonu FM . Wspaniale pracuje . Pozdrawiam ! )

Witam.
Stałem się szczęśliwym posiadaczem radiosondy meteorologicznej RS92_KL. Jest to sonda analogowa. Podziękowania dla kolegi Sylves_ter.
Sonda jest sterowana procesorem PIC16F630. Na pokładzie zawiera również dwa układy CD4069, 8L12A oraz MAS1608B1. Tutaj jej krótki opis: http://www.gbm.co.kr/data/sys_dwn/pdf/sys01_01_02.pdf
Jak na razie udało mi się zrobić podstawowe pomiary sondy.
Pobór prądu przy napięciu zasilania 15V to około 110mA. Napięcie na procesorze 3V, na układach 4069 5V. Moc na wyjściu (pomiar za pomocą ZPFM-2/M) -> 140mW. Zdaję sobie z tego sprawę, że pomiar mocy nie jest do końca poprawny (miernik w ZPFM ma raczej mniejszy zakres częstotliwości mierzenia mocy), ale na wyjściu jest "jakaś" moc. Sonda posiada dwie anteny. Jedna z nich to antena na częstotliwość 403MHz (linka stalowa o długości 18cm co przy wspomnianej wcześniej częstotliwości daje 1/4λ). Druga antena to antena nawigacyjna LORAN-C.
Tutaj opis systemu: http://en.wikipedia.org/wiki/LORAN.

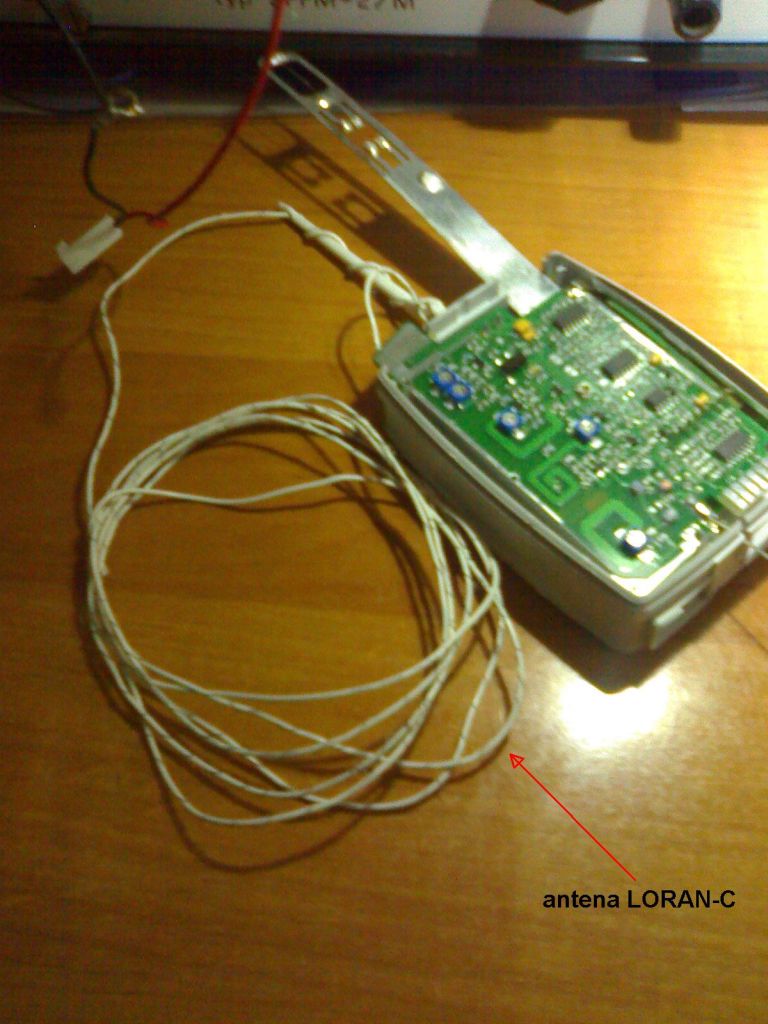

Na koniec kilka fotografii (przepraszam za złą jakość).


Procesora raczej nie ma co odczytywać (producent zadbał o zabezpieczenie ).

Czy Kolega zdołał odczytać jakieś dane z sondy przez radio? Fajnie byłoby mieć działający odbiornik LORAN...
Jak sonda jest zasilana? Zestaw baterii czy bateria wodna?
