    Witam szanownych kolegów elektroników
    może przesadziłem z tym że jestem elektronikiem tak szczerze to nie mam wielkiego pojęcia o elektronice potrafię tylko złożyć coś do kupy ze złomu na podstawie schematu wiec bardziej ze mnie monter laik niż elektronik. No ale tu nie o mnie tylko o tym co "zbudowałem" a mianowicie tak jak w temacie INTERKOM DO SAMOCHODU
    wykonałem go z dwóch wzmacniaczy TDA2003 do których dołożyłem przedwzmacniacz do mikrofonu elektretowego ( zasilanie mikrofonu przez dwa oporniki i kondensator ) ale co tu opisywać każdy z Was zna bardzo dobrze ten wzmacniacz a to typowa jego aplikacja x 2 więc nie ma co pisać poniżej kilka zdjęć
    PS. panel czołowy wykonał mój bardzo dobry kolego za co Mu WIELKIE DZIĘKI
    PS 2 przepraszam za kiepską jakość zdjęć ale dysponuję tylko aparatem w telefonie :(
    płytki drukowane
    Interkom do samochodu "rajdówki"
    część wzmacniacza
    Interkom do samochodu "rajdówki"
    płytka filtra zasilania
    Interkom do samochodu "rajdówki"
    "bałagan w środku"
    Interkom do samochodu "rajdówki"

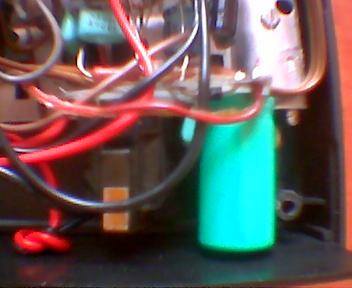

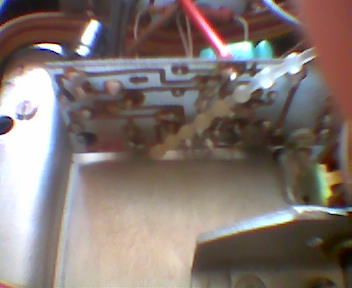

    zbliżenia "bałaganu"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    tył
    Interkom do samochodu "rajdówki"
    przód
    Interkom do samochodu "rajdówki"
    dół
    Interkom do samochodu "rajdówki"
    i jeszcze raz przód ale już "ładny"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    Interkom do samochodu "rajdówki"
    schemat podłączenia mikrofonu
    Interkom do samochodu "rajdówki"
    schemat wzmacniacza
    Interkom do samochodu "rajdówki"
    Proszę o opinie na ewentualne pytania postaram sie odpowiedzieć
    Pozdrawiam

    Cool? Ranking DIY
    About Author
    Garaż
    Level 11  
    Offline
    Has specialization in: mechanika, hydraulika
    Garaż wrote 5 posts with rating 2, helped 1 times. Live in city Brodnica. Been with us since 2007 year.
  • Altium Designer Computer Controls
  • #2
    stx22
    Level 11  
    no fajne. do kaszlaka by mi sie przydało cos takiego!
  • #3
    zioom128
    Level 11  
    Nie wiem jak ocenić i skomentować bo bardzo mało widze na zdjęciach.
  • Altium Designer Computer Controls
  • #4
    ciapciok
    Level 20  
    Z zewnątrz ładnie wygląda. Zastosowałeś wzmacniacz TDA2003 do napędzania słuchawek ? Dlaczego ?

    Pozdrawiam
  • #5
    kroczusiek
    Level 14  
    Ale to ma być kontakt między osobami w środku czy samochód-baza?Bo się trochę nie znam :P Niemniej jednak konstrukcja ciekawie wygląda,a ten bezpiecznik to trochę naciągany,ponieważ można ten interkom podpiąć pod przewody do zapalniczki,a zapalniczka ma bezpiecznik na panelu z bezpiecznikami ;)
  • #6
    FRODOFC
    Level 11  
    INTERKOM ma za zadanie zapewnić łączność osobą w środku auta. Przeważnie kierowca + pilot.
  • #7
    pabllosee
    Level 15  
    Wtyczki i gniazda mini-jack za 50 groszy, w sprzęcie który znajduje się w ciężki warunkach (auto rajdowe), to zły pomysł.
    - nie trwałość elementów
    - oddzielne wtyczki (mic. słuchawki) to zły pomysł. najlepiej jedną, zakręcaną, albo wtyczka xlr z zatrzaskiem
    - przewód do słuchawek i mikrofonu powinien być na przewodzie typu sprężynka (taki jak w telefonach)
    - dobrym rozwiązaniem było by dodanie filtru górno-przepustowego
  • #8
    gorgi8
    Level 11  
    Bardzo dobry projekt! Jak na nie doswiadczonego elektronika! tak jak wczesniej ktos juz napisal powinienes uzyc czesci lepszej jakosci jezeli to ma byc w samochodzie rajdowym.
  • #9
    ---Ryba---
    Level 12  
    Z tego co widzę to masz osobną wtyczkę na mikrofon i osobną na słuchawki. Jeżeli będzie to zamontowane w terenówce gdzie często się wsiada i wysiada to podłanczanie dwóch wtyczek trochę za wiele roboty
  • #10
    Tomek515
    Level 23  
    Nie no bez przesady dwie wtyczki to nie tragedia heheh.

    Spoko wykonane tylko czemu tda2003?
  • #11
    ciapciok
    Level 20  
    Quote:
    Jeżeli będzie to zamontowane w terenówce gdzie często się wsiada i wysiada to podłanczanie dwóch wtyczek trochę za wiele roboty


    Łatwiej zdjąć słuchawki z głowy ;) Autor stosuje zwykłe słuchawki komputerowe z mikrofonem (tak podejrzewam).

    Pozdrawiam
  • #12
    User removed account
    User removed account  
  • #13
    Bisuside14
    Level 15  
    Bardzo fajny i przydatny projekt. A jeśli chodzi o jakość zdjęć jeżeli nie masz cyfrówki i robisz telefonem to
    proponuje robić je przez szkło powiększające. ja też nie mam cyfrówki i jak robie z małej odległości kamerą internetową przez szkło to obraz jest prawie 2 razy lepszy.:D
  • #14
    krzychk2
    Level 12  
    Szczerze powiem - średnia przydatność tego interkomu gdyż tak na prawdę jest to prosty wzmacniacz. Biorąc pod uwagę iż samochody trochę bardziej wyczynowe niż zwykłe osobówki, nie są wygłuszane w środku. Zastosowania takiego układu jest takie iż kierowca musi przekrzyczeć samochód aby pilot coś zrozumiał. Mając wzmacniacz różnicowy można pomyśleć nad odjęciem szumu od sygnału właściwego poprzez zastosowanie 2 mikrofonu w kabinie samochodu który zbiera szum i odejmuje go od sygnału właściwego. Wówczas pilot wyraźnie usłyszy to co mówi kierowca a nie jakieś wzmocnione wycie i krzyki. Po dołożeniu kliku filtrów obcinających pasmo do sensownych wielkości taki interkom samochodowy zaczyna być bardzo przydatnym narzędziem.
  • #15
    kris6661991
    Level 25  
    No właśnie czemu wykorzystałeś układ scalony, z którego można wycisnąć ponad 10W, skoro do napędzenia słuchawek wystarczy 1, góra 2W, przez przypadek dasz na fulla i możesz uszkodzić słuchawki. Ale po za tym projekt bardzo fajny, prosty i przydatny, a na dodatek zmontowany w schludnej, estetycznej obudowie.
  • #16
    ---Ryba---
    Level 12  
    Tomek515 wrote:
    Nie no bez przesady dwie wtyczki to nie tragedia heheh.

    Uwież mi że to może być problemem. Wszystko dzieje się szybko

    ciapciok wrote:
    Łatwiej zdjąć słuchawki z głowy Wink Autor stosuje zwykłe słuchawki komputerowe z mikrofonem (tak podejrzewam).


    Interkomu używasz najczęściej jeżeli jedziesz w kasku. A coraz więcej rajdów obowiązkowo go wymaga
  • #17
    grumar1
    Level 12  
    ciapciok piszesz że "Łatwiej zdjąć słuchawki z głowy Autor stosuje zwykłe słuchawki komputerowe z mikrofonem (tak podejrzewam). "
    - W takim razie kierowca będzie mówił sam do siebie :-)
    pablosee napisał "oddzielne wtyczki (mic. słuchawki) to zły pomysł. najlepiej jedną, zakręcaną, albo wtyczka xlr z zatrzaskiem"
    - jeżeli wejście i wyjście umieścisz obok siebie to mogą występować sprzężenia.
  • #18
    User removed account
    User removed account  
  • #19
    Garaż
    Level 11  
    Witam i śpieszę z odpowiedziami
    TDA2003 dlatego że tani i pracuje na napięciu ok 14V czyli tak jak instalacja w samochodzie
    osoba "zamawiająca" to urządzenie postawiła na minimalizację kosztów i dlatego elementy wykorzystane do budowy "interkomu" są z najniższej półki i jak domyślił się KOLEGA ciapciok używane są słuchawki od komputera a auto w którym będzie zamontowany to przerobiony Golf 2 który wyjeżdża 3 do 4 razy na KJS-y
    obawy KOLEGI dj-MatyAS są bezpodstawne wszystko zostało później zalane "trmoglutem" i nie powinno sie pourywać
    KOLEGA grumar1 napisał że kierowca mówi sam do siebie ale to nie prawda jest zrobiony krzyż na kablach i to co mówi kierowca słyszy pilot i odwrotnie
    również nie będzie żadnych sprzężeń ponieważ kable od mikrofony do wzmacniacza są ekranowane
    ogólnie to chodziło o redukcję kosztów i dlatego to tak wygląda
    DZIĘKUJĘ ZA OPINIE
    POZDRAWIAM
  • #20
    paluszasty
    Level 25  
    Układ wykonany starannie, szczególnie obudowa. Co do TDA2003 jest wiele innych ukłądów dedykowanych do słuchawek, które nie sa drogie oi mogą pracowac też przy napieciu ok 12-14V (zreswzt zawsze mozna dac stabilizator co za problem).A co do tych 10 W o których pisze kris6661991 nie wydaje mi sie to możliwe przecierz słuchawki mają większą impedancję niz głośniki zazwyczaj wspólpracujace z tym scalakiem wiec wyciśniecie takiej mocy raczej marnie widze, chodź moge sie mylic.
    Pozdrawiam
  • #21
    BolzZ
    Level 26  
    Paluszasty raczej sie nie mylisz ;) prawa ohma oszukac sie nie da;)

    Garaż- byl ten uklad juz testowany w warunkach rzeczywistych? slychac cos poza halasami?
  • #22
    ---Ryba---
    Level 12  
    Skoro to do KJSów to problem dwóch wtyczek się rozwiązał. Tam nie ma wysiadek co chwile.
  • #23
    Krokus22
    Level 19  
    Miałem okazję podczas jazdy rajdowym Renault Megane testować intercom w warunkach rzeczywistych i może opowiem trochę o konstrukcji, po pierwsze stosowane są tam gniazda din, bardzo praktyczne, zaś słuchawki mają za zadanie dobrze tłumić odgłosy otoczenia, więc wykorzystuje się tam podobne jak w pracowniach językowych, mam nadzieję, że chociaż część osób wie, o co mi chodzi. Właśnie one standardowo zakończone są wtyczkami din (5 bolcowe). Poza tym prezentowane urządzenie ma dość duże gabaryty, te z którymi ja miałem do czynienia były wielkości podwojonego pilota TV, ale wiadomo, to wedle uznania, Pozdrawiam i życzę sukcesów.
  • #24
    cooltygrysek
    Conditionally unlocked  
    fajny projekcik ja bym to zrobił na układzie mc 34018 to układ pomyslany do takich własnie aplikacji

    Dodano po 5 [minuty]:

    a po za tym odpada budowa filtrów szumu tła bo ten układ ma własnie wbudowane filtry szumu tła wzmacnia sygnał o czestotliwośći mowy,własne zasilanie i układ vox na potencjometrze cyfrowym układ automatycznej reg wzmocnienia i wiele innych bajerów. stosuje sie go w telefonach w układach głosnomówiacych także w domofonach wysokiej klasy czy układach kasjerka klient. zaleta układu jest brak sreżenia zwrotnego pomiedzy mic a głośnikiem....
  • #25
    tplewa
    Level 39  
    Pomysl fajny z tym ze wykonanie hmm warto by troche zmienic.
    Tez kiedys sie scigalem i robilem interkom... Co prawda caly zrobiony na elementach dyskretnych.

    Jednak pewne uwagi ktore zostaly wymienione sa sluszne. Polecam tak jak juz ktos wspomnial gniazda DIN, na poczatku w swoim mialem mini-jack stereo - ale to bylo malo wygodne i niezbyt standardowe...

    Kolejna sprawa to 2 potenciometry - tak aby pilot i kierowca ustawil sobie poziom glosnosci wedlug indywidualnych potrzeb. To jest naprawde bardzo wazne.

    Stosowanie TDA2003 jest faktycznie troche niefortunne, zwazywszy na rezystancje sluchawek... Lepiej uzyc do tego jakis dedykowany wzmacniacz.

    Warto to przemyslec przy ewentualnej bydowie nastepnej wersji..
