    Witam
    Trafiłem na jedną stronę z zegarkami. Nie są to kompletne projekty tylko zdjęcia-prezentacje.
    Jeśli ktoś będzie chciał dowiedzieć się więcej to pewno mu się to uda bo na stronie podane są nazwiska autorów.
    Zamieszczam kilka zdjęć zegarków i oczywiście adres strony.

    Ten zegarek bardzo mnie zaskoczył :D
    Opis odczytu jest zbędny. Wystarczy napisać, że zegar wskazuje godzinę 3 (lub 15) i 15 minut.

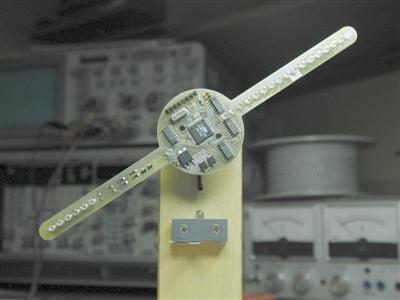

    Pierwszy wygląda tak:
    = = = = = = = = = = = = = = = = = = = = = = =
    Ciekawe projekty-prezentacje zegarów
    Żadne cudo.

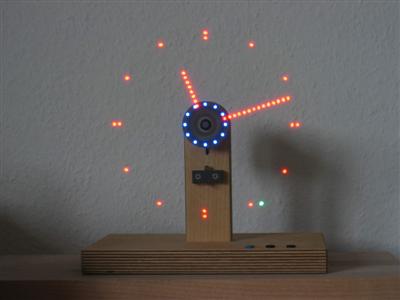

    Następny:

    Ciekawe projekty-prezentacje zegarów

    Coś lepszego, ale już to znamy.

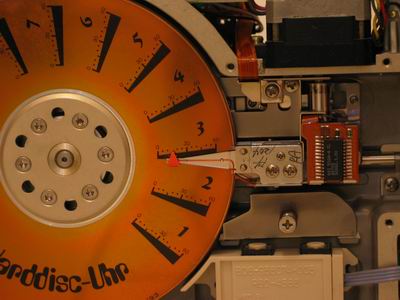

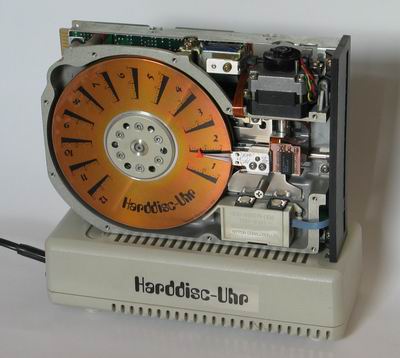

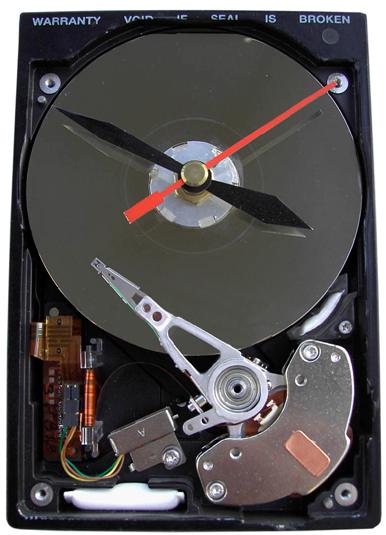

    A teraz:

    Ciekawe projekty-prezentacje zegarów

    Ciekawe projekty-prezentacje zegarów



    Pobrane ze strony: http://www.heise.de/ct/machflott/projekte/55956 (po niemiecku) a po angielsku tak: http://72.30.186.56/babelfish/translate_url_c....heise.de%2fct%2fmachflott%2fprojekte%2f55956

    Przeniosłem z Konstrukcje DIY. [c_p]

    Fajne? Ranking DIY
    O autorze
    romil
    Poziom 15  
    Offline
    romil napisał 107 postów o ocenie 6, pomógł 6 razy. Mieszka w mieście Czeladź. Jest z nami od 2005 roku.
  • #2 4302623
    seba_x
    Poziom 31  
    widmowy jest najlepszy , ten ostatni to fajny bajer ale jakoś nie wyobrażam sobie odczytu godziny z odległości 2m lub w nocy ;-)
  • #3 4303500
    Gibon007er
    Poziom 22  
    Jasne ... widmowy bardzo efektowny.. typowy na pokaz :)
  • #4 4303522
    Kob3r
    Poziom 13  
    Widmowy - super wygląda. Robią wrażenie;D tyle tylko ze ten ostani faktycznie 'niepraktyczny'. Noo ale to na pokaz ;o)
    pzdr
  • #5 4303715
    lumen
    Poziom 11  
    Taki zegarek widmowy jest zamieszczony w PE 10.98 na 89C2051
  • #6 4303849
    Konto nie istnieje
    Konto nie istnieje  
  • #9 4304271
    mrc12
    Poziom 21  
    Odnośnie zegara widmowego:

    Po pierwsze rewelacja :-), udany bardzo ładny i estetyczny projekt.

    Po drugie jak wygląda sprawa z łączeniem płytka - oś silnika, jak
    połączyłeś (można zdjęcie z bliska?).

    Po trzecie jakiego silnika użyłeś?, bądz z czego wymontowałeś.


    Pozdrawiam i gratuluję
  • #10 4304327
    piasek1990
    Poziom 19  
    Moglby mnie ktos oswiecic jak jest zrobiony ten drugi zegarek? Jak patrze na to, to wydaje mi sie ze te punkciki sa w powietrzu. A jak sa one naprawde zrobione?
  • #11 4304393
    Konto nie istnieje
    Konto nie istnieje  
  • #12 4304396
    ryborz
    Poziom 23  
    piasek1990 wpisz w wyszukiwarce: "zegar widmowy" albo "propeller clock"
  • #13 4304784
    Dj_Milek
    Poziom 17  
    Mam, pytanko trochę nie związane z tematem ale potrzebuje odpowiedzi żeby zrobić ten projekcik

    Jaki najlepszy będzie do tego uniwersalny programator chodzi mi o konkretne propozycje najlepiej z allegro tak do 50 zł


    Pozdrawiam
    Dj_Milek
  • #15 4306647
    Zumo
    Poziom 21  
    morswin89 napisał:
    http://www.allegro.pl/item242101099_programator_isp_stk200_300_rohs_avr_atmel_stk200_.html polecilbym ci tn programator, poniewaz obsluguje bardzo duzo prockow.

    Przepraszam za zmianę tematu.
    Cytat:
    Obwód wykonany jest na płytce dwuwarstwowej,
    całkowicie w technologii SMT!

    Co to jest SMT?
    Co do tematu - nie rozumiem o co chodzi w tym ostatnim zegarze widomowym.
    Pozdrawiam
  • #16 4307454
    pasorzytek
    Poziom 16  
    znając życie miało być smd a na aukcji jak slysza tak sprzedaja czyli smt :)
  • #17 4307931
    morswin89
    Poziom 23  
    Na aukcji jest dobrze napisane. Definicja z Wikipedi:

    Montaż powierzchniowy (ang. Surface Mount Technology, SMT) – sposób montowania podzespołów elektronicznych na płytce obwodu drukowanego. Montaż powierzchniowy zazwyczaj przeprowadzany jest automatycznie.

    Elementy elektroniczne przeznaczone do montażu powierzchniowego (ang. SMD, Surface Mounted Devices) charakteryzują się niewielkimi wymiarami, maja płaską obudowę i duże końcówki lutownicze w formie kołnierzy obejmujących końce obudowy.
  • #18 4307983
    helios
    Poziom 12  
    Hmm, a mnie zastanawia jedynie teoretyczna kwestia po części związana z tym projektem.

    Zakładając, że częstotliwość obrotów to 25Hz, oraz że punktów na okręgu chciałbym 200, to razem mam 5000Hz. Do tego chciałbym diodami sterować tak by uzyskać odcienie... czy diody takie jak z allegro np. 15000mcd byłyby w stanie przenieść sygnał i uzyskałbym dobry efekt z nierozmytymi punktami przy takich założeniach?

    I jeszcze jedna sprawa, ktoś widział kiedyś takie rozwiązanie na prostokącie? Dałoby się tak zrobić? Macie jakiś pomysł, bo mi jedynie do głowy przyszła jedna linii na końcach zakończona prowadnicami i magnesami. Elektromagnesy w ramce zmieniałyby się i przesuwały linię lewo-prawo. To realny pomysł? Przy czym zaznaczam że rozwiązanie takie to tylko jeśli linia byłaby utworzona pionowo, bo pozioma miałaby jeden minus w postaci przyciągania ziemskiego i nierównych sił w obu kierunkach.
  • #20 4308326
    helios
    Poziom 12  
    Fajnie, a zbierzność? kąt świecenia diod? To już przemyślałem i zależałoby mi na płaskim obrazie (i nie ma to być TV :P). Dlaczego tak? Dlatego że lubię jak coś nie tylko wygląda ale dodatkowo jest w normalnych kształtach... perfekcjonista jestem trochę :).
  • #21 4308914
    Atlantis86
    Poziom 19  
    Ja też jestem, początkujący jeśli chodzi o mikrokontrolery i zastanawia mnie jedna kwestia - jak podpiąć procka do takiego programatora? ;) Tzn. jak mniemam pewnie potrzebna jest jeszcze jakaś płytka z wieloma róznymi gniazdkami, do której wpina się końcówkę tej taśmy? Gdzie takową można dostać? A może trzeba samemu wytrawić i wykonać? ;)
  • #22 4309042
    morswin89
    Poziom 23  
    Idea programatorow ISP (In System Programming) jest programowanie mikro procesorow w ukladzie bez jego wyciagania. Podzas projektowania plyki PCB wyprowadza sie zlacze do ktorego podlaczany jest programator. Sa 2 standarty 6 i 10 pinowe zlacze.
  • #23 4309416
    Atlantis86
    Poziom 19  
    A czy takie złącze musi mieć zarezerwowane kilka pinów procka, czyli myśląc o układzie muszę się zaopatrzyć w mikro kontroler o odpowiedniej ilości wejść/wyjść czy też zamontowanie takiego złącza nie kłóci się wcale z resztą układu? ;)

    Istnieje może jakaś strona z dobrym, jasno wyjaśnionym kursem? ;)
  • #25 4310844
    Atlantis86
    Poziom 19  
    Dzięki, chociaż dwa małe "ale". :)
    1) BASCOM chyba na początek odpowiedniejszy niż C. :)
    2) Pobieżnie przejrzałem stronę i nie widzę tam niczego o ISP. ;)
  • #27 4311990
    Atlantis86
    Poziom 19  
    Czyli projektując płytkę gniazdko wyprowadza się z tych samych pinów nie przejmując się, że jednocześnie pełnią jakąś funkcję w układzie?
  • #28 4312081
    grucha.m
    Poziom 12  
    A ja mam trochę inne pytanie. Czy zegar widmowy nie będzie hałasował (np. w nocy)?
  • #29 4312549
    morswin89
    Poziom 23  
    Atlantis86 napisał:
    Czyli projektując płytkę gniazdko wyprowadza się z tych samych pinów nie przejmując się, że jednocześnie pełnią jakąś funkcję w układzie?


    Tak.

    A co do halasowania to podejrzewam ze ilosc obratow bedzie miala na to wplyw.
  • #30 4344456
    mario832
    Poziom 17  
    Mam pytanko odnośnie tego zamieszczonego wsadu PE 10.98 na 89C2051 , próbował ktoś już zrobić ten zegarek,bo mam kłopoty z uruchomieniem i przyczyną może być właśnie ten wsad :(
