Lampion + efekt migotania płomienia?

20 Wrz 2007 09:00 4962 10
  • Poziom 21  
    Witam

    Może ktoś spotkał się z ciekawym rozwiązaniem elektronicznych świec "Philips Imageo"
    http://pl.youtube.com/watch?v=RE-yny2TV64
    http://pl.youtube.com/watch?v=fP-dO3ba3g4
    Pomijając aspekt właczania tych świec i indukcyjne ładowanie, może ktoś wykonał symulator świecy?
    Być może jestem w błędzie ale budując jeden lampion, wykorzystując 3 generatory NE555 można by wysterować 3 diody LED aby "migały" i dały zbliżony efekt jak na filmikach.

    Np. 1 miga naprzemiennie z 3
    2 świeci cały czas

    Pozdrawiam

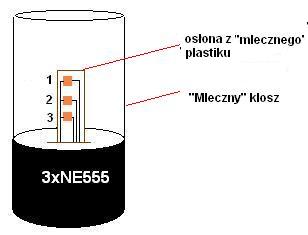

    Rysunek poglądowy
    Lampion + efekt migotania płomienia?

    Lampion + efekt migotania płomienia?
  • Poziom 30  
    Po co aż 3 NE555 ? na jednym timerze NE555 zbudujesz generator taki żeby migały dwie diody na zmiane o środkową diodę podłączasz do zasilania bez generatora....chyba że zrobisz tak:
    3xNE555:
    1 timer działa z czestotliwością zbliżoną do timera 3 (mała rozbieżność częstotliwości) a timer 2 działa z dużą czestotliwością taką żeby wydawało sie że dioda świeci światłem ciągłym.Można też wykonać modulowanie timerów 1 i 2 co da pewnie lepszy efekt...raz szybciej raz wolniej bedą migać diody.Pewnie zaraz znajdzie sie ktoś kto wykona to na ATMega8.Pozdrawiam
  • Poziom 21  
    marihires w zasadzie to sam sobie odpowiedzialeś na swoje pytanie. Nie mieszajmy w to ATMega8' itp. nie każdy ma programatory :/
    Jak znajdziesz chwilke czasu to przelej pomysł na papier ;)
    Możege 2 gneratory płynnych impulsów świetlnych wysterowały by 1 i 3.

    Przegladając "elektrode.pl" znalazłem http://www.moddingtech.de/tut_ledfader_01_de,59.html

    Pozdrawiam
  • Poziom 39  
    Witam
    Można do tego celu użyć generatora losowo zmieniającej się częstotliwości, wtedy efekt powtarzalności jakiejś sekwencji impulsów jest bardzo mały, a użyte do tego celu diody, będą imitowały mruganie płomienia świecy o wiele realniej. Przejrzyj artykuł z tej strony (generator losowo zmieniającej się częstotliwości), może spróbujesz wykorzystać go do swego celu:
    http://www.edw.com.pl/index.php?module=Conten...ex&func=display&ceid=63&meid=17#K11generatory
    Pozdrawiam.
  • Poziom 21  
    Witam

    A dało by rade aby użyć generator losowo zmieniający częstotliwość i wysterować ten układ?


    Lampion + efekt migotania płomienia?
  • Poziom 39  
    Witam
    A po co ci jeszcze ten układ?. Przecież ten z rysunku to nic innego jak generator częstotliwości, który wysterowuje owe diody. Do układu z mojego linku wystarczy do wyjścia IC2 dołączyć tranzystor, który będzie wysterowywał diody (patrz rysunek). Ilość diod zależy od zastosowanego tranzystora i nie należy sugerować się symbolem z rysunku. R2 określa prąd diod i należy go wyliczyć samemu. Należy przy tym pamiętać, że na poszczególnych wyjściach, od Q1 do Q14, częstotliwość powinna być o połowę mniejsza dla każdego wyjścia (chociaż, przy tak „rozchwianym” przebiegu trudno określić, czy to będzie dokładnie o połowę mniejsza).
    Pozdrawiam.
  • Poziom 21  
    Witam

    Wydawało mi się, że układem opartym na LM324N będzie można płynnie wygaszać diody, a Bonkot układem z twojego link'a losowo generować zmieniającą się częstotliwoś wygasania diód.

    PS. http://www.edw.com.pl/pdf/k04/43_10.pdf <--- czy T2 ma tylko 2 wyprowadzenia? Czy ten schemat jest kompletny?

    Pozdrawiam
  • Poziom 16  
    A nie można użyć jakiegoś układu z serii CD40XX ? Któryś z nich ,bodajże CD4022 ma trzy tryby pracy : odliczający od góry ,od dołu i asynchroniczny.

    Pzdr. HouseDeeJay
  • Poziom 21  
    Witam

    Może ktoś, jednak ma pomysł zrealizowania takiej lampki na atmega8?
  • Poziom 21  
    Mam pytanie czy na elektrodzie były jakieś kody w C dla ledow ktore imitowały świeczkę? bo nie mogę znaleźć... ktoś próbował i napisal jakiś algorytm ktory lądnie imituje świecę?
