Kopiarka dla domowych producentów płytek wycinanych

Gizmoń 02 Lis 2007 18:21 3690 10
  • Kopiarka dla domowych producentów płytek wycinanych

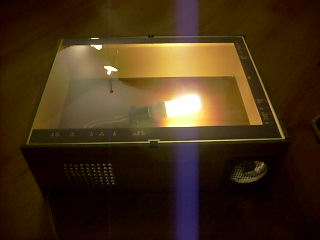

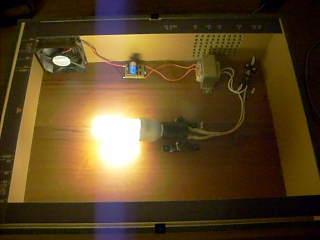

    Nie mam jeszcze dostępu do środków trawiących płytki. A muszę czasem jakąś zrobić. Wtedy tylko szlifiereczka ręczna w dłoń, wiertareczka i trochę cierpliwości. To nie jest, jak by się wydawać mogło, trudne. Najgorszą rzeczą jest odwrócenie rysunku z rozkładem ścieżek. Najpierw robię go ze schematu - prowadzę tylko ścieżki tak, by jak najmniej się przecinało, projektuję wygląd płytki, rozkład otworów. Są to ścieżki widziane przez płytkę. I teraz trzeba je oglądać od spodu, by dobrze wykonać układ. Do tego celu potrzebny jest oświetlacz. Mając szybę z kserografu, trochę desek itp., wykonałem takie coś:

    Kopiarka dla domowych producentów płytek wycinanych

    Kopiarka dla domowych producentów płytek wycinanych

    Kopiarka dla domowych producentów płytek wycinanych

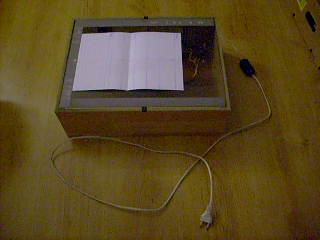

    Spisuje się świetnie, prześwietla nawet 5 kartek ksero. Można kopiować, odwracać, itp. Od razu odpowiadam na pytanie: "czy nie lepiej zastosować zwykłą kserokopiarkę?". Nie. Na kserografie nie da się bowiem odwrócić obrazu na lewo, a tu się da. Kładę kartkę z rozkładem ścieżek rysunkiem do dołu, i przerysowuję go po drugiej stronie kartki. A dalej tylko to wyciąć i gotowe!
