Zasilacz symetryczny do TDA 7294

maxpa 04 Lis 2007 21:02 2286 15
  • #1 4446724
    maxpa
    Poziom 12  
    Witam. Potrzebuję schematu płytki drukowanej do zasilacza symetrycznego. Moje trafo to 300W 2x35V 2x15V 5V oraz znalazłem pomiędzy wyjściami takie napięcia jak 22V. Właśnie do tego 22V potrzebny mi jest zasilacz symetryczny. Pozdrawiam.Zasilacz symetryczny do TDA 7294[/url]
  • #3 4446979
    czaroslaww
    Poziom 26  
    300w to za duzo dla jednego tadka 7294... moim zdaniem w mostku to jest ryzyko.
  • #4 4447085
    pracuś1989
    Poziom 19  
    po primo to na tym doczepie nie będzie 300 W ,ale mniej
    po sekundo to co z tego że jeden tadek ?weźmie sobie tyle prądu ile mu trza
  • #5 4447269
    maxpa
    Poziom 12  
    Ja na samym początku chciałem podpiąć to trafo do 2 TDA7250 ale że razem z trafem cył tda7294 to chcę go teraz uruchomić:D.

    Dodano po 54 [sekundy]:

    Pracuś. Dlaczego nie będzie miał 300w?
  • #6 4447359
    pracuś1989
    Poziom 19  
    bo to suma mocy na wszystkich uzwojeniach i natych uzwojeniach bedzie mniejsza moc
  • #7 4447588
    forestx
    Spoczywaj w Pokoju
    A czy nie widzicie podstawowego błędu w schemacie?
    Napięcie 22V "znalezione" przez autora wynika z odjęcia od napięcia 35V 15V z innego uzwojenia. W przypadku zasilacza asymetrycznego taki "myk" mógłby sie udać, aczkolwiek jest to rozwiązanie sztuczne i nieekonomiczne.
    Zasilacza symetrycznego wykonać się w ten sposób nie da.
  • #8 4449122
    maxpa
    Poziom 12  
    A co to jest zasilacz asymetryczny?

    Dodano po 4 [minuty]:

    Ten drugi to jest właściwy schemat.
  • #9 4458947
    maxpa
    Poziom 12  
    A nie wiecie jak zrobić zasilacz symetryczny do trafa, które ma jedno uzwojenie tak jak tu?
  • #11 4460655
    maxpa
    Poziom 12  
    Już uruchomiłem to tda mam napięcie +30v i -30.
  • #12 4460756
    pracuś1989
    Poziom 19  
    bardzo siada napięcie podczas pracy?
  • #13 4462244
    maxpa
    Poziom 12  
    Jeszcze nie mierzyłem ale jak zmierzę to napisze:D
  • #14 4462361
    md
    Poziom 41  

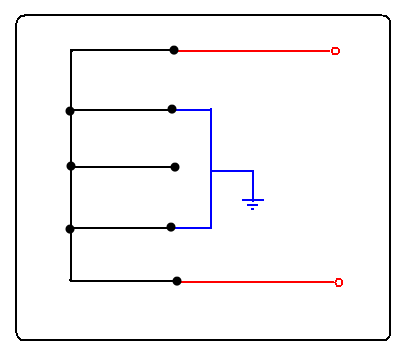

    Forestx ma całkowitą rację. Aby zobrazować sytuację, wstawiam rysunek.
    Zasilacz symetryczny do TDA 7294
    Zwarte uzwojenia trafa nie wróżą nic dobrego.
    Autor tematu powinien podać symbol trafa i dopiero wtedy dyskusja będzie miała sens.
  • #15 4463109
    maxpa
    Poziom 12  
    Trafo to 6170S-N01SS Thermopuse fitted RJ 092 Set. Dokładnie tak na nim pisze:D
  • #16 4471277
    maxpa
    Poziom 12  
    Witam. Sprawa się rozwiązała. Wystarczyło odlutować od siebie dwie złączone cewki. Dzięki temu można otrzymać wyjścia 2x22v temat uważam za zamknięty:D
    Dziękuję wszystkim za pomoc.
