Wzmacniacz Sony Spalona koncowka mocy...

Mice 13 Lis 2007 11:36 1522 0
  • #1
    Mice
    Poziom 14  
    Witam.
    Jako ze elektronika stosunkowo nie dlugo sie zajmuje.
    Zwracam sie do was o pomoc.
    A wiec, mam wzmacniacz sonego, niestety nr modelu z przyczyn nie wyjasnionych zostal zdarty... wiec zostaja zdjecia.

    To jest plyta glowna wzmacniacza na ktorej nie ma wzmacniacza roznicowego... albo sie myle.


    Wzmacniacz Sony Spalona koncowka mocy...
    Wzmacniacz Sony Spalona koncowka mocy...
    Wzmacniacz Sony Spalona koncowka mocy...

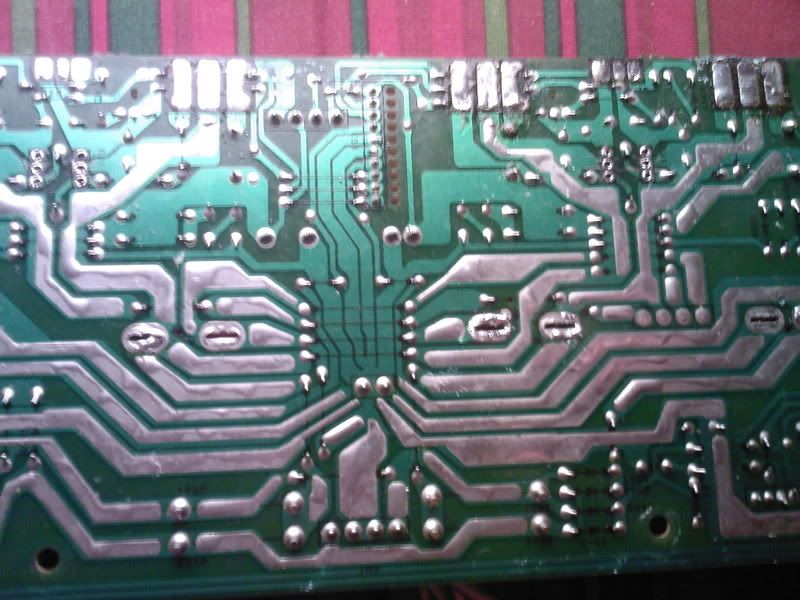

    to jest druga strona:

    Wzmacniacz Sony Spalona koncowka mocy...
    Wzmacniacz Sony Spalona koncowka mocy...
    Wzmacniacz Sony Spalona koncowka mocy...



    Zastosowane w niej tranzystory to
    2sk1530 i 2SJ201 jako tranzystory mocy,
    na radiatorze jest jeszcze 2SC3423 (zabardzo nie rozumiem po co)

    i sterujace tranzystory to 2SC2275 i 2SA985

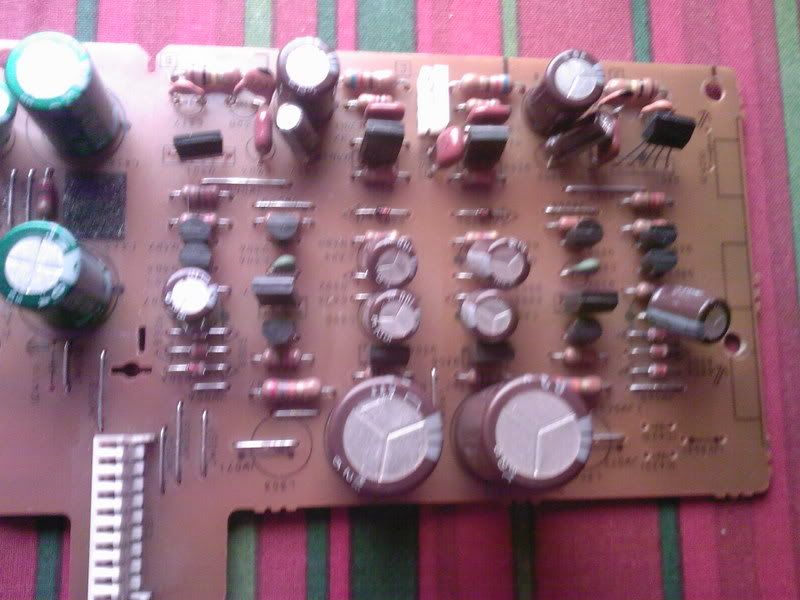

    Mocno podejzewam ze wzmacniacz roznicowy umieszczony jest tutaj, na drugiej plytce podlaczonej do poprzedeniej zlaczem wielopinowym.


    Wzmacniacz Sony Spalona koncowka mocy...
    Wzmacniacz Sony Spalona koncowka mocy...

    Oczywiscie wzmak nie dziala;)
    Spalily sie tranzystory mocy wraz z sterujacymi i rezystorami 5W220ohm
    po wymianie wszystkich tranzystorkow na plycie wzmaka odrazu polecial dym z rezystorow zrodlowych:/ ale tylko jednego kanalu
    drugi gdzie wczesniejsze tranzystory juz zostaly podmienione na standardowe klocki nic nie zajeczal:)

    Opoznione zalaczenie glosnikow nie zalacza sie ( pewnie stale napiecie na koncowce wykrywa:/),
    natomiast gdy odlacze tranzystory kanalu, ktory teoretycznie przezyl to opoznione glosniki dzialaja....
    wiec domyslam sie ze cos jeszcze siedzi w roznicowce?..??
    Co o tym sadzicie?
    Jak moge sprawdzic wzmacniacz roznicowy??
    Sorki za zdjecia (aparat telefoniczny)
    Tranzystory wymienilem na oryginaly od toshiby.....:/ teraz bede chyba experymentowal na IRF:)
