Gwiazdka świąteczna na ledach.

szod 18 Lis 2007 12:11 11540 22
  • Gwiazdka świąteczna na ledach.

    Witam,

    Idą święta więc postanowiłem zrobić coś nowego. Znaczy się niezupełnie
    nowego. Jest to gwiazdka którą można np. zamocować na czubku choinki.
    Takie gwiazdki już robiłem. Cieszyły się zainteresowaniem osób które je
    widziały. Były robione na diodach zazwyczaj zielonych. Ta którą teraz
    przedstawiam jest na diodach dwukolorowych. Dodatkowo w efektach
    zastosowałem PWM dla diod. Gwiazdka ma siedem programów migania i
    ósmy program auto który przerzuca pozostałych siedem po kolei co kilka
    minut. Jest też możliwość ustawienia 9 prędkości migania. Aktualny
    program i prędkość są zapamiętywane i po ponownym włączeniu uruchamiane.
    Zrobił bym filmiki jak to działa ale nie mam czym. Zdjęcia poniżej przedstawiają

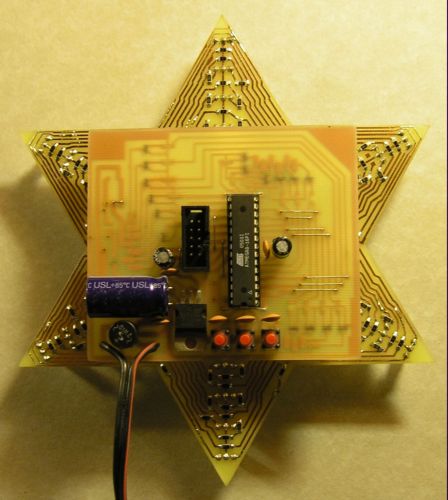

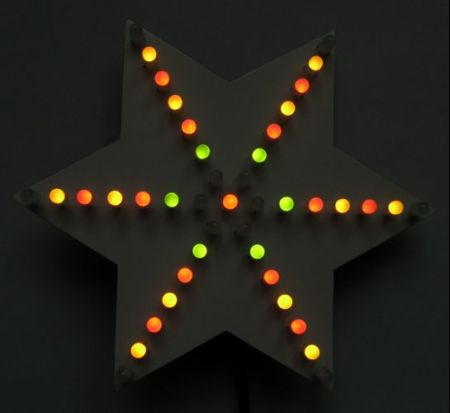

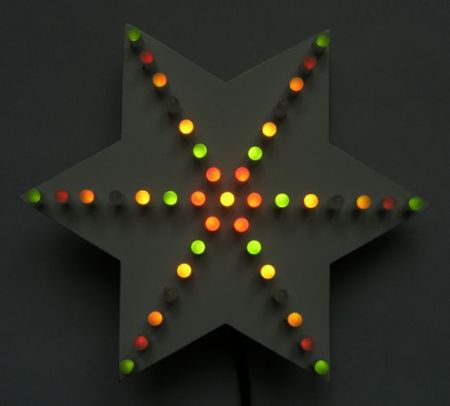

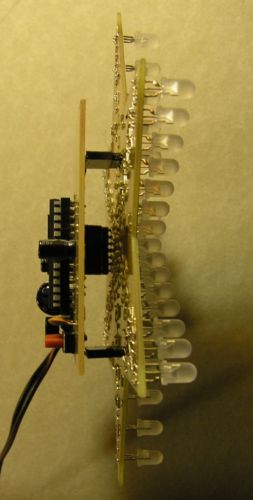

    jak wygląda całość. Na jednym ze zdjęć podczas pracy widać przyciemnione
    brzegowe diody. To efekt spowodowany PWM. Całością steruje ATmega8.
    Zastosowane elementy to jak widać w większości SMD.
    Zaznaczę od razu że całość była robiona z założeniem że nie będzie
    obudowy. Akurat w tym wypadku zrobienie obudowy w kształcie gwiazdy
    nie było by proste, a z poprzednich konstrukcji wiem że obudowa nie jest
    konieczna. Przynajmniej mi to w tym przypadku nie przeszkadzało choć
    swoje inne konstrukcje pakuję w obudowy.
    W sumie to taki migający gadżet na święta :) Trzeba czasami zrobić coś
    prostego dla rozrywki ;)

    Gwiazdka świąteczna na ledach.

    Gwiazdka świąteczna na ledach.

    Gwiazdka świąteczna na ledach.

    Gwiazdka świąteczna na ledach.

    Gwiazdka świąteczna na ledach.

    Gwiazdka świąteczna na ledach.

    Gwiazdka świąteczna na ledach.

    Gwiazdka świąteczna na ledach.

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    szod
    Poziom 32  
    Offline
    szod napisał 1634 postów o ocenie 73, pomógł 214 razy. Jest z nami od 2003 roku.
  • Computer ControlsComputer Controls
  • #2
    Mariuszek15
    Poziom 24  
    Można prosić o schemat ideowy, wzór płytek drukowanych i wsad do uC??
  • Computer ControlsComputer Controls
  • #3
    DamianG
    Poziom 20  
    Ładny gadżet na święta. Gratuluje wytrwałości w montażu (płytka wygląda na trochę skomplikowaną)
  • #4
    max14
    Poziom 12  
    jak zrobiłes tak ładne ścieżki na płytkach? ile mniejwięcej kosztował cie ten bajer? ogólnie bardzo fajnie ci to wyszło
  • #5
    przemo2147
    Poziom 12  
    bardzo fajny układ

    ma ktoś może dokumentacje podobnego urządzenia bez procesora??
  • #6
    Krzychu_185
    Poziom 16  
    Ale wypas!!! Niby nic nadzwyczajnego a cieszy oko . Bardzo fajnie wyszły ścieżki do podłączenia ledów . Szkoda że filmiku nie możesz wrzucić, bardzo jestem ciekaw jak to działa w realu . Mógłbyś zapodać schemat?? Na pewno jest nie mały patrząc już na samą ilość elementów na gwieździe :P
  • #7
    Jaduda
    Poziom 32  
    Bardzo starannie wykonany projekt.
    Też kiedyś budowałem tego typu bajery tylko że nie na uC tylko scalakach serii UCY przez co nie miały aż tylu programów migania nie wspominając już o PWM :cry:

    przemo2147 napisał:
    ma ktoś może dokumentacje podobnego urządzenia bez procesora??

    Oto przykład:
  • #8
    LAZYBOY666
    Poziom 11  
    Super wykonanie... tylko przydałoby sie po cynować ... ale ja sie nie wie jak lepiej nie ruszać bo popsuje sie tylko.. płytkę ;) ocena 6/6 oby tak dalej..;)
  • #9
    aroo500
    Poziom 10  
    bardzo ładnie wykonane 10/10 a te diody to dwu kolorowe jeśli się nie mylę?? a ten układzik jakim napięciem jest zasilany??
  • #10
    szod
    Poziom 32  
    Żeby wrzucić tu dokumentację muszę ją najpierw przygotować. Co do
    wykonania płytki to używam POSITIV-u choć prasowanką też to można
    zrobić. Kosztów wykonania nie znam. Trzeba by liczyć po kolei bo część
    elementów to ja już miałem. Diody LED które użyłem to L-59EGW firmy
    Kingbright. W sumie potrzeba 43 sztuki co daje koszt ok. 20PLN. Zależy
    jeszcze gdzie się kupuje. Do tego µC, złącza, rezystory, tranzystory itd.
    W sumie to elektronika będzie kosztować gdzieś ok. 40PLN. Nie liczę tu
    laminatu i transformatora. Trafo też musi mieć z kilka wat bo gwiazdka
    potrafi pociągnąć sobie ;) Licząc 10mA na strukturę i przy włączonych
    wszystkich diodach to da ponad 800mA. Do zasilania można wykorzystać
    jakieś trafo które daje 8 - 9V przy 0,8 - 1A.

    :arrow: Jaduda - moja pierwsza gwiazdka którą zrobiłem baaardzo
    dawno temu była na CMOS-ach. Tylko że ja wtedy wykorzystałem zdaje
    się rejestr przesuwny do tego i po każdym włączeniu na gwiazdce rozchodziła
    się inna kombinacja diod. Tak, żeby się nie powtarzało i zbyt nie nudziło :)

    :arrow: LAZYBOY666 - umie się, tylko się nie robi :) Ja używam na
    końcu lakieru PLASTIK 70. Nie widać tego na zdjęciach ale płytki są pokryte
    tym lakierem.
  • #11
    byrrt
    Poziom 21  
    Kurcze.. A myślałem że będę pierwszy ;-) Za jakiś tydzień opublikuje projekt mojego świątecznego cacka.. Będzie to taka mała choineczka, w pełni SMD, płytki jutro lub pojutrze powinny opuścić zakład produkcyjny (2 wartstwowe z metalizacją) i w tym tygodniu powinno się wszystko udać złożyć.. :-) Projekt gwiazdki fajny - jak ktoś słusznie napisał - mała rzecz a cieszy :-) W załączniku wyrenderowany projekt płytki do mojej zabawki :-)
  • #12
    szod
    Poziom 32  
    Wrzucam schemat i rysunki płytek. Zwróćcie uwagę że tu jest zastosowany
    stabilizator 7905. Żeby nie było nieporozumień. Przy drukowaniu trzeba
    zwrócić uwagę na to żeby wyłączyć skalowanie rysunku. W przeciwnym
    wypadku płytki wyjdą w nieprawidłowym wymiarze. Najlepiej po wydrukowaniu
    przyłożyć do druku µC i sprawdzić czy się pokrywa z punktami na płytce.

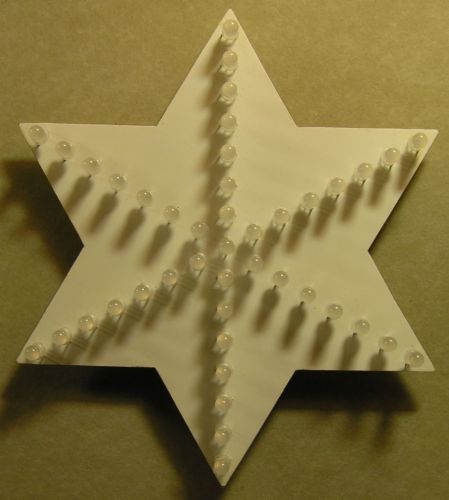

    Ja po zrobieniu płytki i dokładnym oczyszczeniu nakleiłem na stronę diod
    LED białą folię samoprzylepną. Potem wystarczy popatrzeć pod światło i
    igłą poprzekłuwać miejsca na nóżki diod. Należy zwrócić uwagę na równe
    wlutowanie diod. W tym calu lutuje się najpierw środkowe nóżki na takiej
    samej wysokości a po ustawieniu w równym rzędzie dopiero boczne.

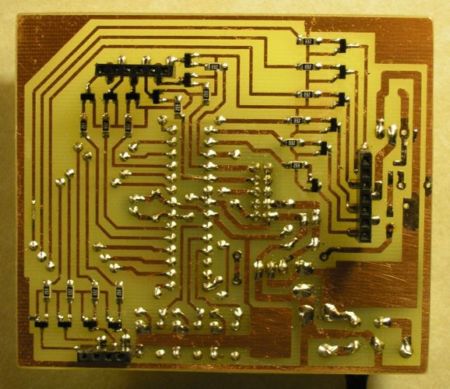

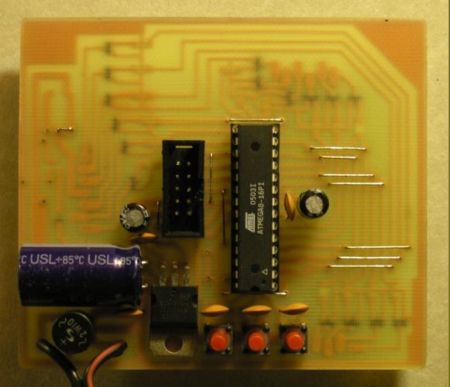

    Mała uwaga co do płytki sterownika. Widać ją w pierwszym poście jako
    trzecią od góry. Po lewej stronie na górze jest mała zworka. Wynikło to z
    przeróbek jakie wprowadziłem w trakcie budowy już po zrobieniu płytek.
    Płytka w załączniku tego nie ma. Jest już poprawiona.

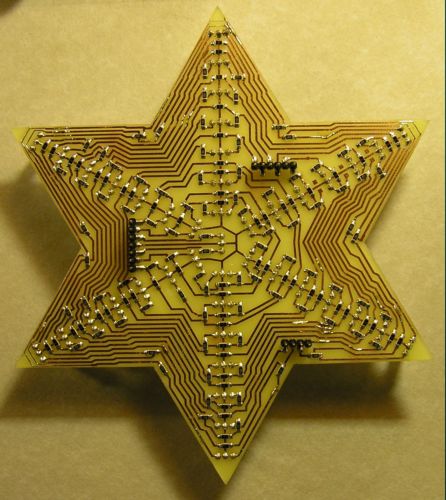

    Poniżej jest mały fragment powiększony z płytki gwiazdy. Są tam zaznaczone
