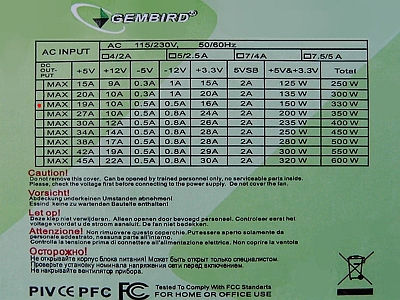

GEMBIRD model: MAX 330W uszkodzenia strony pierwotnej zasilacza.

convers 27 Lis 2007 14:01 4687 5
  • #1 27 Lis 2007 14:01
    convers
    Poziom 12  

    GEMBIRD model: MAX 330W uszkodzenia strony pierwotnej zasilacza.
    witam mam taki problem mam wyzej wyminiony zasilacz i kiedys cos strzeliło i przestał działąc byłem w tamtym czasie zielony z elektroniki wiec zuciłem go w kat a niedawno go odnalazłem ( chodze do technikum elektronicznego) i postanowiłęm obczaic oco chodzi no wiec tak

    spalił sie bespiecznik
    uszkodzona dioda w mostku Graza ( o dziwo tylko jedna )
    spuchł kondensator stabilizujacy wyjscie 5 V.

    no i padł tranzystor na radiatorze i to najwiekszy problem bo reszte naprawiłem tranzystor owy wybuchł bo spory kawałek został urwany i własnie na tym kawałku była znaczna czesc oznaczenia i TU MOJ PROBLEM

    JAK IE TO MOZE BYC OZNACZENIE NO TO CO ODCZYTAŁEM TO ZACZYNA SIE JAK O ALE JEST UŁEMANY KAWAŁEK DOLNEJ PRAWEJ CZESCI TEJ LITERY I KONCOWKA TO 7S jak ktos moze mi pomudz to bedze wdzieczny

    Moderowany przez marek216:

    Na forum zabrania się pisania postów i tematów z CapsLock.
    Forum umożliwia korzystanie z polskich znaków : ą, ś, ć, ń, ł, ó, ę - stosuj je w przyszłości.
    Polecam lekturę regulaminu

    0 5
  • #2 27 Lis 2007 20:18
    ma3-4ysz
    Poziom 24  

    Witam!
    Wyciągnąłem z gratów jakiś zgliszczały zasilacz i na tranzystorach strony pierwotnej pisze E13007-2. Wpisałem w http://www.elenota.pl/ "13007" i znalazło coś takiego Link Ten wybuchnięty tranzystor to będzie coś bardzo podobnego.

    PS
    Masz możliwość umieścić tu zdjęcie z lotu ptaka wnętrzności tego zasilacza? Zwykle jak się widzi o czym się myśli to się myśli lepiej.

    0
  • #3 28 Lis 2007 15:03
    convers
    Poziom 12  

    GEMBIRD model: MAX 330W uszkodzenia strony pierwotnej zasilacza.
    Sory nie bardzo, ale rysunek pogladowy wkleje. Dowiedziałęm tranzystor ma symbol C20XX7S, a tu gdzie sa XX to facet nie pamietał cyfr.

    0
  • #4 28 Lis 2007 19:17
    ma3-4ysz
    Poziom 24  

    Na początek to można tam wsadzić C5027-R albo C5353, co będzie pod ręką, ale na tym się pewnie sprawa nie skończy.
    Skoro poszedł tranzystor mocy po stronie pierwotnej przetwornicy +5V SB trzeba znaleźć przyczynę.
    Nie wiem dokładnie jak jest zrobiona bo nie mam takiego modelu.
    Ogólnie najczęściej spotykane są dwa rozwiązania.
    W pierwszym ten jeden tranzystor mocy przy pomocy jeszcze innego małego tranzystora (albo dwóch) i paru innych elementów generuje przebieg i podaje go na mały trafo impulsowy. Po wtórnej stronie tego trafa napięcie jest prostowane, stabilizowane jakimś kondensatorem elektrolitycznym, stabilizowane do +5V na scalaku 7805, znów kondensator i tyle. W tej logice działania charakterystyczne jest występowanie właśnie stabilizatora 7805. Tu przetwornica daje nie wiadomo jakie dokładnie napięcie (większe niż 5V i mniejsze od 37V), które przysiada pod obciążeniem. Dopiero 7805 robi z niego +5V.
    GEMBIRD model: MAX 330W uszkodzenia strony pierwotnej zasilacza.

    W tym drugim po stronie wtórnej nie ma 7805, ale jest zrobione sprzężenie zwrotne przez optoizolator, które tak steruje pracą strony pierwotnej żeby na wtórnej po wyprostowaniu i stabilizacji było +5V nie zależnie od obciążenia (w założonych granicach)
    GEMBIRD model: MAX 330W uszkodzenia strony pierwotnej zasilacza.

    To tak mniej więcej żeby wiadomo było czego spodziewać się po zgliszczach.

    Żeby zasilacz ożył trzeba najpierw odpalić tą małą przetwornicę +5VSB. Z niej zasilany jest również układ TL494, serce zasilacza. A dalej to się zobaczy.

    PS
    Jeżeli wygłosiłem herezję to mnie poprawcie. Ja dopiero zaczynam obczajać przetwornice.

    0
  • #5 28 Lis 2007 19:32
    convers
    Poziom 12  

    spoko jak na mnie to dobrze opisałes ale do tego mniej wiecej terz doszedłęm i mam ten schemat choc to nie do tego zasilacza i po scierzkach doszedłem do
    winowajcow i powymnieiałę mpadł generator dioda z mostka Graza i tranzystor i o ten tranzystor mi chodziło bo wybuchł w miejscu gdzie jest oznaczenie i nie mogłem go zidentyfikowac ale juz to zrobiłem poszedłem do faceta ktury sie zajmuje takimi sprzetami

    z gory dzieki za pomoc

    Moderowany przez marek216:

    Za "ktury" i "terz" "nagradzam"ostrzeżeniem. Reszta pisowni też kuleje (interpunkcja i ogonki ).Proponuję zapoznanie się z zasadami poprawnej polszczyzny oraz regulaminem

    0
  • #6 15 Mar 2008 18:14
    convers
    Poziom 12  

    sory za moją pisownie a temat zamykam gdyz pomimo moich usilnych starań zasilacz był uszkodzony tak że nawet moj sor od zajeć praktycznych nie znalazł przyczyny

    pozdrawiam !!! :)
