Licznik monet w Bascom AVR

Mam pytanie czy dobrze zaprojektowałem.Podzieliłem na dwa moduły - Attiny2313 i LCD.
Teraz próbuję projektować moduł LCD.Cały schemat jest w poprzednim poście. Słyszałem że do wydrukowania szablonu płytki PCB potrzebna jest drukarka laserowa?

A może tak



całość umieścić z tyłu za wyświetlaczem.

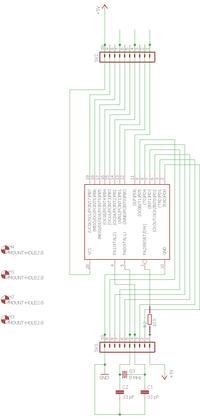

Poprawiałem schemat. Jest wszystko dobrze?

Jak teraz dobrze zaprojektować płytkę PCB? Chodzi o rozmieszczenie elementów. I jak zaznaczyć na płytce punkty do których musiał bym podłączyć drutem gdy nie można by było pociągnąć ścieżek?

1. Wyprowadź sobie złącza do programowania.
2. Ja dałbym 16 MHz kwarc. Jak chcesz 8 MHz to można skorzystać z wewnętrznego oscylatora w Tiny2313
3. Brak kondensatorów na zasilaniu
4. W zależności od wyświetlacza rezystor na podświetlaniu może okazać się zbędny lub jego wartość będzie trzeba zmniejszyć.

5. W przycisku nie musisz podłączać wszystkich 4 pinów, co czasami ułatwia prowadzenie ścieżek na PCB.

piotrva wrote:

1. Wyprowadź sobie złącza do programowania.
2. Ja dałbym 16 MHz kwarc. Jak chcesz 8 MHz to można skorzystać z wewnętrznego oscylatora w Tiny2313
3. Brak kondensatorów na zasilaniu
4. W zależności od wyświetlacza rezystor na podświetlaniu może okazać się zbędny lub jego wartość będzie trzeba zmniejszyć.

1. Kupiłem programator USBasp więc układ zaprogramowałem na nim.
2.Można by zlikwidować kwarc? Jak mam programator a do płytki wlutuje podstawkę?
3.Jakie kondensatory dać na zasilaniu i gdzie? Dałem za gniazdem zasilającym kondensator 100 uF. Może być?
4.Wyświetlacz kupiłem bez i2c.
Dałem zwykły potenciometr montażowy 10k i na płytce stykowej trochę brakuje.Nie do końca ustawia kontrast. Dać lepiej potenciometr montażowy precyzyjny?
Przydał by się ktoś doświadczony co by zaprojektował i wykonał schemat i płytkę PCB. Ja narazie jestem początkujący i nie mam sprzętu do wykonania płytki. Drukarkę mam atramentową a podobno potrzebna jest laserowa i papier kredowy.

Orion045 wrote:

3.Jakie kondensatory dać na zasilaniu i gdzie?

Dział "Zasilanie i zakłócenia": http://mikrokontrolery.blogspot.com/p/spis-tresci.html#dzial_zasilanie_zaklocenia

Mam pytanie czy teraz mam na schemacie wszystko dobrze? Przeczytałem żeby na VCC jak najbliżej mikrokontrolera dać kondensatory filtrujące. Zwykłe czy elektrolityczne? Które lepsze? Mam elektrolityczne 100 uF 25V. Mógłby ktoś sprawdzić? Mam też trudność z zaprojektowaniem płyki PCB. Za dużo mi zostaje nie połączone.

1. Pin Reset jest źle podłączony.
2. Skoro czytałeś to powinieneś wiedzieć jakie kondensatory.

Wszystko powyżej jest opisane we wskazanym rozdziale z linku wcześniej wklejonego.

Transoptor też chyba niewłaściwie, ale nie widać jak go podłączasz, bo jest tylko złącze.

Uwagi dot przycisku także nie wziąłeś pod rozwagę, choć oczywiście nie jest to niezbędne.

Płytkę projektujesz samodzielnie, czy autorouterem?
