Sterownik oświetlenia by Gibol

Gibol 16 Gru 2007 03:39 10931 21
  • Sterownik oświetlenia by Gibol

    Święta już za tydzień, więc postanowiłem (postanowienie i początek realizacji był ze 2 miechy temu :P) poskładać na nowo swój "pomysł" z poprzedniego roku, a mianowicie "sterownik oświetlenia" GSM.

    Urządzenie jest proste i bardzo dobrze spełnia swoją rolę. Na pewno można było to zrobić lepiej i inaczej, ale zrobiłem jak umiałem.

    Podstawą sterownika jest stary siemens z wpół niedziałającym wyświetlaczem.

    Sterownik oświetlenia by Gibol

    Sterownik oświetlenia by Gibol

    Sterownik oświetlenia by Gibol

    Ogólnie zasada działania jest prosta:
    >dzwonimy na siemensa
    >pojawia się sygnał na stykach silniczka wibratora (jest to prąd stały, ale nie jest podawany ciągle lecz w odstępach ok 1-2s)

    Tu napotkałem 1 problem ponieważ wcześniej nim użyłem siemensa, w tamtym roku miałem podłączoną nokię 3210 która miała sygnał wibracji ciągły,
    niestety uwaliłem jej Flasha, a płytka z układem przerzutnika T oraz przekaźnikiem była już gotowa, więc dorobiłem do tego drugą płytkę z ne555 pracującego
    jako multiwibrator monostabilny, co "prostuje" mi sytuacje

    >teraz spokojnie na wejście ne555 idą sobie impulsy a na wyjściu mam przez 10s od pierwszego impulsu, stan wysoki
    >dalej to leci na przerzutnik T, który załącz przekaźnik i zapamiętuje ten stan :)

    Możemy dzwonić na siemensa spokojnie 10s (jest duży zapas, bo kto puszcza takie długie "głuche") bez obawy, że stan zmieni się więcej niż raz, mamy oświetlenie załączone.

    Sterownik oświetlenia by Gibol

    >dzwonimy 2gi raz
    >analogicznie znów mamy "wibracje" ne555 daje 10s impuls na przerzutnik
    >przerzutnik rozłącza przekaźnik i zapamiętuje stan.
    >i mamy oświetlenie wyłączone :)

    I tym sposobem możemy włączać i wyłączać nasze oświetlenie, gdziekolwiek jesteśmy i kiedy zechcemy.

    Działanie urządzenia było sprawdzane na "prototypie" w tamtym roku i jest to naprawdę bardzo dobre i wygodne rozwiązanie.
    Nie ma cie w domu, robi się już ciemno, włączasz światła. Jesteś w domu, na 1 piętrze, nie musisz schodzić do piwnicy wyłączać "choinek"
    bo już jest trochę po świętach i nie muszą się świecić tak długo jak w święta (z uwagi na oszczędności, a ja wieszam duuzo lampek :)
    A komórkę ma się zawsze przy sobie. Oczywiście nie można dawać nikomu naszego super-hiper-ultra-tajnego numeru telefonu :)

    Sterownik oświetlenia by Gibol

    Mówiłem jeszcze o drugim problemie, a mianowicie o ładowaniu baterii... nie mogłem podpiąć telefonu do ładowarki, bo zapobiegliwi producenci umówili się, że wtedy nie ma wibracji i sterownik nie spełnia swojego zadania.
    Ładowanie zrealizowałem na scalaku max1811, co i jak widać na schemacie.

    Sterownik oświetlenia by Gibol

    Sterownik oświetlenia by Gibol

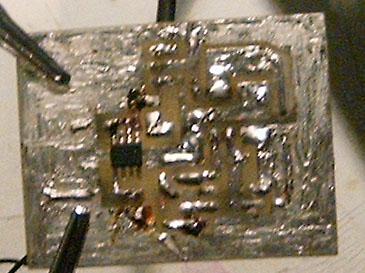

    Płytka z MAX1811 i NE555

    Zewnętrznie z przodu (w kolejności od lewej) mamy włącznik, diodę sygnalizującą pracę, diodę sygnalizującą czy oświetlenie jest włączone oraz przycisk do ręcznego włączania i wyłączania oświetlenia.
    Z tyłu jak się wszyscy pewnie domyślają jest wejście zasilania i wyjście oraz tajemnicza nakrętka z napisem FUSE, pod którą czai się bezpiecznik.
    (poprzednia wersja sterownika, która była zrobiona w pająku i zalana termo glutem, skończyła życie w sylwestra, z małą pomocą węża świetlnego, który zrobił zwarcie i uwalił 16A przekaźnik :P)

    Jeżeli chodzi o koszt wykonania takiego urządzenia to nie jestem w stanie określić dokładnie bo wszystkie części miałem już w domu, i są z wylutu albo użyte już kiedyś (bądź nie) do czego innego.

    Obudowa - 10zł (kupiłem do czego innego ale się nie przydała i przeleżała trochę)
    Telefon (wartość) - ok 30zł
    Reszta - ok 20-30zł.
    (nie licząc Max'a bo jestem "żulem" i zamawiam próbki... (nie dyskutujmy na ten temat bo to jest trochę jak z piractwem, długie dyskusje :P)

    Więc razem ok. 70zł.

    Trzeba doliczyć jeszcze jakiś starter.

    Osobiście polecam Simplusa (9zł), bo jakimś cudem nie przychodzą na niego smsy reklamowe, leżał prawie cały rok bez doładowania,
    i nadal można do niego dzwonić co jest nam niezbędne do działania sterownika :)

    Tutaj krótki filmik prezentujący działanie:

    Link
