Wzmacniacz 2x70W LM3886 + preamp na tl074

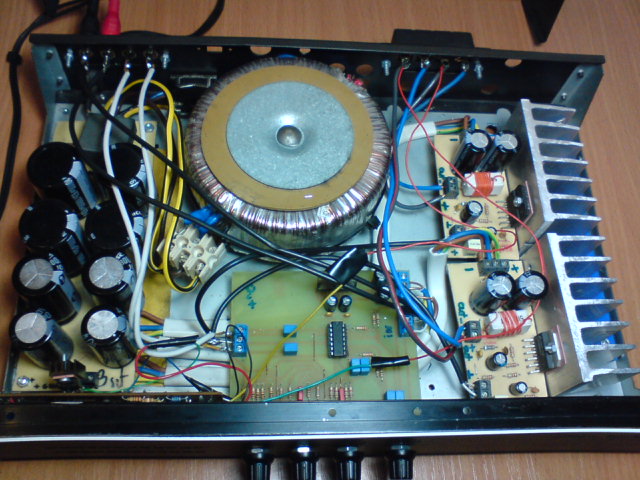

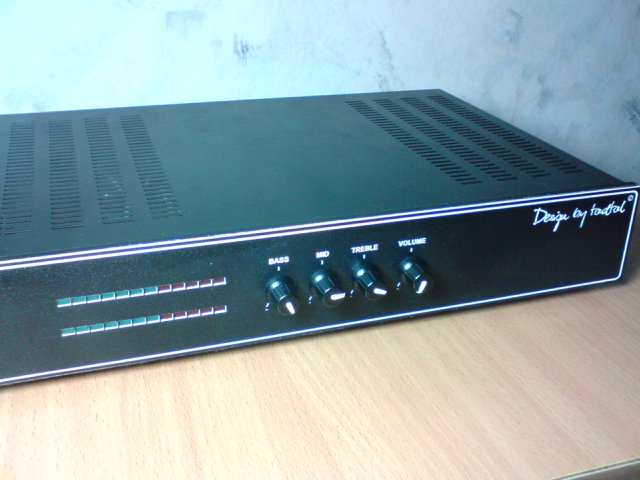

Bałagan z kablami.Niestety widoczny brak ogólnej koncepcji całego projektu.Do czego ma to służyć? Myślę o wzmacniaczu. Do domu? A czemu nie ma kilku chociaż wejść? Do czego Ci potrzebna regulacja środka (zresztą nie podałeś na jakiej aplikacji się opierałeś). Wskaźnik na LED - nie to, żeby mi się nie podobał, ale czy ma wejście o odpowiedniej (logarytmicznej) charakterystyce? Czy tylko sobie miga? Również sam projekt rozmieszczenia elementów regulacyjnych na płycie czołowej nie przemawia do mnie.Brak wyszczególnienia wielkością potencjometru Volume, przy jednakowej wielkości pozostałych gałek raczej nie pomaga w intuicyjnym operowaniu głośnością. Samo wykonanie płyty czołowej - nawet mi się podoba, nie mniej projekt...Pusta prawa strona, brak wyłącznika sieciowego (?) gałki w "kupie" na środku, brak przełącznika wejść - to rzuca się w oczy od razu.
A szkoda,bo ambitnie podszedłeś do tematu.
Wybacz słowa krytyki, może miałeś inne wytyczne kierujące takim, a nie innym rozwiązaniem - ja jednak nic o tym nie wiem.
I jeszcze jedno - ciekawi mnie sposób SKUTECZNEGO odprowadzania ciepła przy użyciu ewentualnych wentylatorów - skąd mają zasysać powietrze, bo jak rozumiem będą przed skrzydełkami radiatorów? Brak przemyślanego pokierowania obiegiem powietrza spowoduje, że co prawda temperatura owszem spadnie, ale można by taki sam spadek uzyskać przy innym - przemyślanym obiegu i przy zdecydowanie mniejszym napięciu zasilania wentylatorów (hałas).
Ale ogólnie może być. Dla mnie 3/10.
Pozdrawiam.

..."Totalna bzdura !! Właśnie bez podkładki a jedynie pasty termoprzewodzącej uzyskamy najlepsze odprowadzanie ciepla na radiator... " Kol.dowodca_armii ma rację - podkładka silikonowa przewodzi bardzo dobrze ciepło, ale służy ona do odizolowania obudowy scalaka od radiatora, i w takich kryteriach spełnia swą rolę b.dobrze.Natomiast jeśli rezygnujesz z izolacji obudowa-radiator zdecydowanie lepszym rozwiązaniem jest zastosowanie pasty termo-przewodzącej typu "H" (białej).Różnica może wydawać się niewielka, ale na oporności termicznej nie ma co oszczędzać.
Cieszę się , że nie odebrałeś mojej krytyki jako napaść czy coś takiego.Sam popełniałem i pewnie popełniam jeszcze wiele błędów tego typu, więc wiem jak mogłeś się poczuć. Podkreślam "mogłeś" - bo Twój ostatni post pokazuje, że będą jeszcze z Ciebie ludzie.
Pozdrawiam.

Po co aż tyle kondensatorów ? ponad 60 000uF ?. Ja bym tutaj wstawił maks 2x10 000uF.

Najmniejszą rezystancję termiczną mają podkładki wykonane z tlenku aluminium.Potem jest silikon,mika i inne (n.p. estrafol , z tym, że ten ostatni nie może pracować w wysokich temperaturach).
Sorry za odbiegnięcie od tematu, ale może komuś ta wiedza się przyda.
P.S. I jeszcze jedno : podkładka silikonowa w odróżnieniu od wszystkich innych nie wymaga stosowania pasty.
Pozdrawiam.

Spokojnie...Nie ma prawa.Radiator jest na poziomie ujemnego napięcia zasilania, więc nic takiego jak zbieranie zakłóceń mu nie grozi.A w Twoim wypadku - jak sam pisałeś - występuje problem z grzaniem się radiatora.Tak więc i samego układu LM.Daj pastę , wywal podkładkę może chociaż trochę mniej będzie się sama kostka nagrzewała.
Pozdrawiam.
