Schemat Stroboskopu na palniku ifk 120

dj.stachu 15 Sty 2008 22:24 12102 31
  • Schemat Stroboskopu na palniku ifk 120

    Witam

    Przedstawiam wam projekt stroboskopu, który sam zaprojektowałem.
    Głównym celem było wyeliminowanie rezystora ładującego kondensatory główne, który musiał być dość znacznej mocy. Niektórzy zastępowali go dławikiem od świetlówek. Ja wykorzystałem tyrystorowe sterowanie ładowania. Jedyną wadą takiego rozwiązania jest to, że trzeba wtedy stosować kondensatory poliestrowe(C11,C12),albo rozruchowe od silników. Elektrolity nie wytrzymują impulsowej pracy. Przy ograniczeniu prądu ładującego przez rezystor kilkuset-omowy(tak jak w jabel-u) można stosować elektrolity, choć te na 85° po kilkugodzinnej pracy i słabym chłodzeniu też potrafią wybuchać.
    Podsumowując- elektrolity tak, przy zapewnieniu dobrego chłodzenia i przerywanej pracy układu. Do pracy ciągłej impulsowej najlepszy poliester.

    Idea mojego układy polega na synchronicznym sterowaniu ładowania kondensatorów i zapłonu lampy z regulowaną częstotliwością. Przy zastosowaniu pojemności (C11,C12) rzędu 20-50µF odprowadzania ciepła z T1 wystarczy kilka cm² aluminiowej blaszki. Tyrystor T1 pracuje prawie na początku charakterystyki Pstrat=f(I) i oprócz lampy jest jedynym elementem wymagającym chłodzenia.
    Zakres pracy to od 0,14-8Hz. Energia błysku to 6J, swobodnie wystarcza do pomieszczeń do 20-30m². Układ działa bez zarzutu, zrobiłem już dwa takie.

    Podziękowania dla Harego za wytrawienie płytek.

    schemat

    Schemat Stroboskopu na palniku ifk 120


    Przebiegi sterujące tyrystory, przy max częstotliwości pracy

    Schemat Stroboskopu na palniku ifk 120

    Dobór stałych czasowych zapewnia odstęp między impulsami równy przynajmniej jednemu okresowi napięcia z sieci, co pozwala na wyłączenie triaka T1 zanim nastąpi zapłon lampy.

    elementy:
    R1 470-1k
    R2,4,5 680-1,5kk
    R3 470
    R6,7 100-150
    R9 4,7-6,8k/1W
    R10 200-470
    R11 100k
    C1 100-200uF/250V
    C2-C5 1-100nF
    C6 100-470uF/16V
    C7 10-47uF/10V
    C8 4,7uF/10V
    C9,C10 1-47nF
    C11,C12 47uF/300V poliestrowe
    C13 100-220nF/250V
    C14 33-220nF/300V
    D1-D4 1A, mogą byc 1N4148
    D5 zenera 5,1V
    D6,D7 1N5408 lub inna 3A/1000V
    Q1,3 dowolny npn 300mW
    Q2 dowolny pnp 300mW
    T1 BTA16/600 lub inny na 16A
    T2 BTA6/600 lub inny na 16A
    Tr1 TS 2/048 lub inny 220/7-10V/przynajmniej 200mA
    Tr2 0,3/11kV impulsowy
    IC1 NE555
    IC2 74192
    OK1,OK2 MOC3020
    bezpiecznik zwłoczny 2-3,15A
    lampa IFK 120

    Układ udało mi się zmieścić do obudowy, którą zrobiłem kilka lat temu. Obudowa posiada otwory do wentylacji, włącznik i wyjście do oddzielnego potencjometru regulującego częstotliwość błysków. Przy odłączonym potencjometrze układ pracuje z częstotliwością około 3-4 Hz. C11,C12 na razie mam zamontowane elektrolity, ale już zamówiłem poliestrowe.


    Wzór płytki
    Schemat Stroboskopu na palniku ifk 120

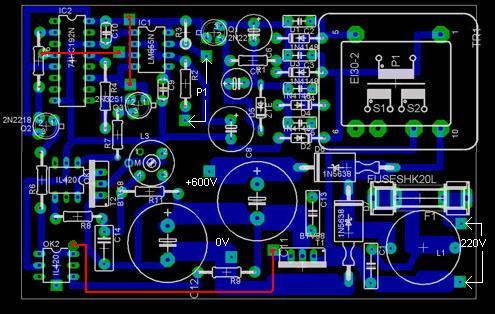

    Rozmieszczenie elementów

    Schemat Stroboskopu na palniku ifk 120

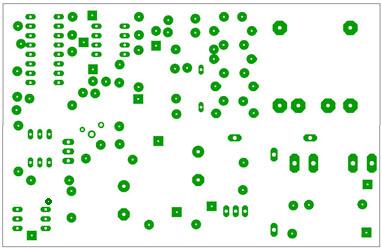

    otwory od str. elementów

    Schemat Stroboskopu na palniku ifk 120

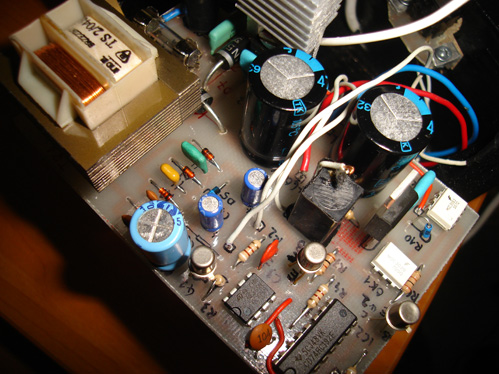

    No, i kilka zdjęć

    Schemat Stroboskopu na palniku ifk 120

    Schemat Stroboskopu na palniku ifk 120

    Schemat Stroboskopu na palniku ifk 120

    Schemat Stroboskopu na palniku ifk 120

    Schemat Stroboskopu na palniku ifk 120
