    Audio Filtr dla zwolenników jak wzmacniaczy lampowych i nie tylko.

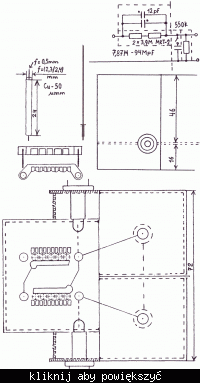

    Rysunki są dla ułatwienia konstrukcji adudio filtru szerokopasmowego, wysoko
    rezystancyjnego o stałej czasowej 94MpF.
    Ten typ i wykonanie filtru możliwe jest w zastosowaniu nawet dla profesjonalnej jakości, a
    na pewno dla dyskotek, audio sal koncertowych, kina i RTV i studia nagrań -chociaż dla tego
    samego filtru można stosować jeszcze wyższą technike dla rezystorów i kondensatora
    zwierającego.
    Ogólnie charakter tego filtru jest podobny jak w tytule i dla wyższej jakości jest w
    zastosowaniu ulubiony.
    Tymi filtrami zajmowałem się w 1984 roku i dawno mam podobny filtr
    zrobiony z dobrymi kablami, ale jak na schemacie tylko jego najważniejszą
    część: 7,87M/12pF.
    Uwagi: na rysunku przerywane linie dotyczą głównie blaszanych pokryw ekranujących,
    górnych i dolnych, które nie mogą być zwarte ildukcyjnie po krawędzi połączeń i
    dla tego są mcowane tylko do jednej głównej krawędzi masy ekranu.
    Rurki kondensatora są wzdłuż rozcięte i mocowane z dwóch stron u spodu jak widać
    na rysunku.
    Drobne elementy z elektrodami podane są jeśli stosować usztywnienie w górnym
    mocowaniu rurek kondensatora i ich drucików w centrowaniu, a trzeci drobny
    element to pomocny drucik do centrowania dolnych rurek dla ich oblutowania.
    Rysunek jest uproszczony i pomocniczo orientacyjny.
    Brakujące informacje można sobie samemu rozwiązać bo i tak jest dużo i co
    najważniejsze zrobione.
    Dla prawdziwego wymiaru na rysunku L=72mm skala jest wtedy
    prawdziwa a inne wymiary są dla orientacji wartości cyfrowej.

    Dodatek: dla tego typu audio filtru dobrze jest powiązać jego obciążenie rezytancją Ro=550k
    z wzmacniaczem na tranzystorze MOSFET aby pozbyć się pojeności kabla na
    dużej rezystancji i można próbować stosować tranzystor dwu bramkowy (RCA) 40841.
    Drugą bramke zewrzeć reyzstorem 300k i jest ona nie wykorzystana.
    Rezystor w drenie można dać w granicy (0,75--1,4)k.
    Dobrze jest wiedzieć na rezystancji Rd=750R ten typ tranzystora, różnej selekcji, ma
    dwa rodzaje wzmocnień napięciowych Gv=2,5 lub Gv=13,5 , a dynamike
    linowego wzmocnienia odpowiednio 2,5Vp lub 1,6Vp, przy prądzie spoczynkowym
    Id=6,7mA (Usg=0V).
