Robimy pod¶wietlenie do LCD i nie tylko

mi_ma 24 Jan 2008 09:45 12582 9
  • Robimy pod¶wietlenie do LCD i nie tylko

    Poniżej przedstawiam prosty sposób zrobienia dowolnego pod¶wietlenia do ekranu LCD. Można go wykorzystać do pod¶wietlania różnych innych urz±dzeń, jak w przypadku analogowego woltomierza przedstawionego na samym końcu artykułu. Poniżej instrukcja krok po kroku jak wykonać takie pod¶wietlenie wraz ze zdjęciami.





    =====================================


    Robimy pod¶wietlenie do LCD i nie tylko

    Na potrzeby tego projektu należy przygotować przezroczysty plastik, diody LED, parę rezystorów i trochę przewodów

    Robimy pod¶wietlenie do LCD i nie tylko

    Następnie trzeba rozłożyć na czynniki pierwsze, czyli osobno ramka, obwód drukowany i sam ekran ciekłokrystaliczny

    Robimy pod¶wietlenie do LCD i nie tylko

    Tylna ¶cianka LCD jest pokryta cienka folia, któr± należy usun±ć.

    Robimy pod¶wietlenie do LCD i nie tylko

    Należy pamiętać, aby nie usuwać folii razem z filtrem polaryzacyjnym. Jeżeli co¶ takiego się przytrafi należy po prostu odseparować folię od filtra.

    Robimy pod¶wietlenie do LCD i nie tylko

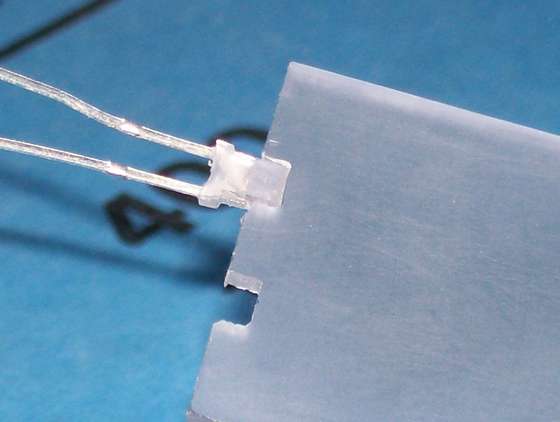

    Następnie należy w plastiku wyci±ć kwadratowe szczeliny na diody. Cało¶ć należy przetrzeć papierem ¶ciernym, aby lepiej rozpraszać ¶wiatło.

    Robimy pod¶wietlenie do LCD i nie tylko

    Ciepłym klejem mocujemy diody na miejscu

    Robimy pod¶wietlenie do LCD i nie tylko

    Można wypróbować pod¶wietlenie, aby zobaczyć jak mniej więcej wygl±da.

    Robimy pod¶wietlenie do LCD i nie tylko

    Następnie cało¶ć należy złożyć do kupy.
    W przypadku zabrudzenia pól kontaktowych lub ta¶my, należy przemyć je alkoholem i dobrze poł±czyć, inaczej pojawi± się brakuj±ce linie.

    Robimy pod¶wietlenie do LCD i nie tylko

    Pamiętajmy o wła¶ciwym doborze rezystorów do diod, które stosujemy. Diody możemy zasilać na dwa sposoby. alo bezpo¶rednio z płytki pcb lub zasilać je osobnego Ľródła.

    Robimy pod¶wietlenie do LCD i nie tylko

    A tu przykład podobnej techniki ale zastosowanej w analogowym woltomierzu.

    Robimy pod¶wietlenie do LCD i nie tylko


    ¬ródło http://www.instructables.com/id/DIY-LCD-backlight/
