włącznik zmierzchowy- pomocy

06 Lut 2008 23:34 6216 24
  • Poziom 10  
    Witam, chcę wykonać coś co będzi włączało diodę gdy na dworze zrobi się ciemno i wyłączało ją z nadejściem dnia.
    Wyczytałem że służy do tego włącznik zmierzcowy.
    Chcąc zrobić coś takiego znalazłem schemat na forum jednakże niewiele z niego rozumiem.

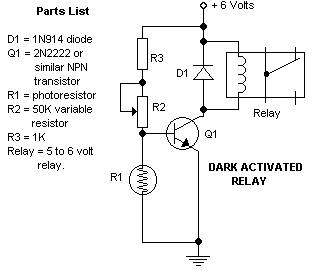

    czy mógłby ktoś pomuc i opisać co to za elementy widnieją na poniższym schemacie a konkretnie czym jest "R2" oraz "relay" i jakiej do tego użyć baterii, diody oraz fotorezystora.
    Z góry wielkie dzięki
    włącznik zmierzchowy- pomocy
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 13  
    Witam
    Sądzę że kolega nie ma za bardzo pojęcia o elektronice,a ten układ to bardzo dobry początek (jeżeli
    zadziała).Najrozsądniej pójść do pierwszego sklepu
    elektronicznego ,dać schemat i po sprawie. To bardzo proste elementy,każdy sprzedawca poradzi sobie bez problemu.

    Powodzenia
  • Użytkownik obserwowany
    RELAY to po prostu przekaźnik.
    R2 to potencjometr (regulowany opornik).
    R1 to fotorezystor - jego rezystancja zależy od światła padającego na niego.
    Dioda D1 to zwykła dioda prostownicza.
    Tranzystor Q1 to tranzystor bipolarny NPN który po prostu 'wysterowuje' układ.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 10  
    WIelkie dzięki za odpowiedź lecz mam jeszcze pare pytań
    jak podłączuć ten potencjometr? ma 3 wyjścia tak?

    Dodano po 1 [minuty]:

    I jaką diodę użyć aby była widoczna z dużej odległości 100-150m?

    Dodano po 2 [minuty]:

    Kolega Szczerzuja napisał " jeżeli zadziała" mam rozumieć że projekt jest błędny? są w nim jakieś wady?
  • Poziom 35  
    Można by na 555 zrobić generator 1-2kHz o wypełnieniu 10 do15% i z niego zasilić diodę prądem do 100mA w impulsie dla takiej o znamionowym prądzie 20mA.
  • Poziom 10  
    Kolego adams można nieco wolniej i wyraźniej?
  • Poziom 35  
    Na 555 możesz zrobić dwa w jednym. Do pinu nr 4 podłączasz fotoelement , a resztę robisz jak standardowy układ generatora na NE 555 o wypełnieniu około 10% do 15% . Rezystor ograniczający prąd wyjściowy z pin3 do którego jest podłączona led dajesz mniejszy by prąd maksymalny był na poziomie 5x większy od znamionowego prądu diody tj około 100mA.
  • Poziom 1  
  • Poziom 35  
    Ne 555 w zależności od firmy i sklepu to 1 do 3zł (są po 70groszy w internetowym TME ale minimum 3 sztuki a cały zakup minimum 20zł). Fototranzystor lub fotorezystor w podobnej cenie . Reszta to grosze.Razem z diodą led , zenera prostowniczą, rezystorami , kondensatorami to do 10zł.
  • Poziom 10  
    mógłbyś naszkicować schemat twojej wypowiedzi
  • Poziom 34  
    michalaik napisał:
    WIelkie dzięki za odpowiedź lecz mam jeszcze pare pytań
    jak podłączuć ten potencjometr? ma 3 wyjścia tak?

    Dodano po 1 [minuty]:

    I jaką diodę użyć aby była widoczna z dużej odległości 100-150m?

    Dodano po 2 [minuty]:

    Kolega Szczerzuja napisał " jeżeli zadziała" mam rozumieć że projekt jest błędny? są w nim jakieś wady?

    1. Potencjometr musi być liniowy, oznaczony literką A. Wyprowadzenie na schemacie oznaczone strzałką (suwak) to środkowe wyprowadzenie potencjometru. Potencjometr służy do ustalenia progu zadziałania układu. Wg schematu, suwak (strzałka) w dolnym położeniu zwiera potencjometr.
    2.Dioda która ma świecić, nie jest widoczna na schemacie. Może być włączana przez rezystor stykami przekaźnika. Aby była widocznw,kup o dużej jasności, może ich być więcej.
    Dioda na schemacie chroni Q1 przed przepięciami z cewki przekaźnika. Może być impulsowa dowolnego typu.
    Przeczytaj:
    http://www.elektroda.net/pomoce/doc/elektronika/elementy%20optoelektroniczne.htm
  • Poziom 35  
    Fotorezystor o małej rezystancji np GL5516, o R100<2kΩ i R10 około 5kdo 10kΩ.
    R4 w zależności od napięcia zasilania , ilości diod . Zasilanie minimum 6V by mógł płynąć prąd rzędu 100mA z wyjścia 3 układu Ne555. Dla dwóch diod szeregowo minimum 9V . R4 będzie w granicach 10 do 100Ω można dać podkówkę 100Ω.
    Trzeba uważać bo łatwo można spalić diody. Współczynnik wypełnienia rzędu 10% i prąd 100mA daje średni prąd diody 10mA a gdy przestawimy współczynnik wypełnienia na 30% nie zwiększając R4 to średni prąd będzie 30mA nie mówię już o współczynniku 50%-po diodzie!
    Dlatego dodałem 100kΩ a POT1 zmieniłem na 10 do 22kΩ co spowoduje , że współczynnik wypełnienia powinien być od kilku procent do góra 25% przy 22kΩ.
    włącznik zmierzchowy- pomocy

    Dodano po 5 [minuty]:

    Zasilanie z baterii czy 230V? jak z 230V to jeszcze R mocy dioda zenera na 9 lub 12v, prostownicza i kondensator 470mikro. Albo zasilacz.
    Myślę , że podkówka 22kΩ jako POT1 będzie najlepsza, a R4 to może być podkówka 47Ω lub góra 100Ω.
  • Poziom 10  
    Dzięki wam panowie biorę się do pracy! Zobaczymy co z tego będzie!
    Zajżyjcie tu jeszcze bo na pewno czegoś jeszcze nie będę wiedział!
    Macie u mnie po dużym piwie!
    Pozdrawiam!
  • Poziom 10  
    nie ma możliwości zasilania 230 musi być bateria tylko nie wiem jaka będzie najlepsza

    Dodano po 5 [minuty]:

    Adams, jak nick wskazuje nie mam zbyt wielkiego pojęcia o elektronice ( łagodnie ujmując) więc bądź wyrozumiały i wyjaśnij mi dlaczego na twoim schemacie są te niezamknięte końce co z nimi zrobić do czego podłączyć?
  • Poziom 35  
    Na górze po lewej jest plus zasilania, a minus to na dole po lewej " odwrócene T " i wszystkie te znaczki to łączymy razem do minusa. Przy zastosowaniu 1 białej diody napięcie 6V , dwóch szeregowo minimum 9V. Jakie diody i kolor i ile?
  • Poziom 10  
    Chcę aby dioda była dobrze widoczna ze 150m najchętniej widziałbym pojedyńczą czerwoną lub niebieską ale nie wiem czy da się znaleźć taką która byłaby tak mocna i nie żarła zbyt wiele?
  • Poziom 35  
    Diody "wysyłają wiązkę " skupioną - to takie mają kąt 15 stopni, lub rozproszoną -kąt 100 stopni lub wiecej.
    Przy 15,czy 30 stopniach świeci mocniej ale w tym jednym kierunku.

    Dodano po 4 [minuty]:

    Taka 15 stopni bedzie widoczna z 200m spokojnie i przy impulsowym zasilaniu 100mA w czasie 15% świecenia ,całego czasu , bierze średnio 15mA, czyli mniej niż znamionowy prąd 20mA a wrażenie oka ludzkiego jest jakby świeciła ponad 2xmocniej
    taka 30 stopni myślę, że też z 200m będzie bobrze widoczna, a w nocy to nawet z 500m taką 15 stopni można zobaczyć.
  • Poziom 10  
    ale to nie będzie dobre bo element na którym chcę zamontować diodę może się obracać wokół osi pod wpływem wiatru.
    A może 4 diody każda w inną stronę bąź może jakąś żaróweczkę?
    czym jest element umieszczony pod "pot1"?
  • Poziom 35  
    żarówką bierze ze 20xwiecej energii i nie można jej zasilać aż tak impulsowo bo się spali. Jeśli zasilanie jest z ogniw 1,2V łączonych szeregowo lub akumulatorka żelowego to ważny jest pobór energii. Cztery diody mogą być szeregowo ( na schemacie są dla przykładu dwie) ale napięcie dla czterech czerwonych 12V to minimum. Trzeba sprawdzić przy jakim napięciu dana dioda pobiera max prąd impulsowy i jaki on jest dla danej diody czerwonej. Dla przykładu dioda ma prąd max w impulsie 100mA przy napięciu 2,7V więc cztery to 4x2,7V=10,8V . Więc by z Ne555 na wyjściu nr 3 było te 10,8V to on musi być zasilany z minimum 12v o opór R4 malutki około oma.

    Dodano po 41 [sekundy]:

    Pot to potencjometr montażowy.
  • Poziom 33  
    Do czego to ma być?
    michalaik napisał:
    chcę wykonać coś co będzi włączało diodę gdy na dworze zrobi się ciemno i wyłączało ją z nadejściem dnia.

    michalaik napisał:
    element na którym chcę zamontować diodę może się obracać wokół osi pod wpływem wiatru.

    Z tego wynika, że układ powinien długo działać. Czy mogą być akumulatorki?
    Jak długo musi to działać?
    adams987. Dlaczego nie wspomniałeś o łączeniu równoległym?
  • Poziom 35  
    Bo z ne 555 mozna uzyskac nawet 200mA ale przy zasilaniu 15V a przy zasilaniu 6V to pewnie maksymalnie będzie około 100 mA więc może zasilać jedynie jedną gałąźć , czyli góra dwie szeregowo , a równolegle nie da rady w sytuacji zasilania impulsowego. Trzeba by zastosować tranzystor, ale jeśli napięcie bedzie niskie to tak można zrobić , znów warunek małego oporu wewnętrznego źródła napiecia.

    Dodano po 1 [minuty]:

    Ne555 powinien pracować od 5V do 15V
  • Poziom 10  
    mogą to być akumulatorki pod warunkiem że będą małych gabarytów a co do okresu działania musi świecić przez dwa tygodnie bez zmiany zasilania
    Służyć to ma jako oznaczenie interesującego punktu w uprawie rolnej

    Dodano po 5 [minuty]:

    zbierając wszystko do kupy, macie jakiś pomysł żeby to wykonać od a do z tak aby dioda była widoczna z co najmniej 100m zasilanie było z baterii bądź akumulatorka a cała konstrukcja mogła się zmieścić do powiedzmy pospolitej szklanki ?
  • Poziom 35  
    Zakładając średni prąd na 20mA to 14dni x 24h x 20mA=4Ah minimum a realnie to 7Ah (uwzględniając samorozładowanie się w czasie 14 dni , aku AA odpada tylko żelowy 6V lub 12v . Cena podobna 6V-ego jak i 12V-ego. Przy 12V można dać spokojnie 3 diody czerwone a może nawet 4. Ilość diod szeregowo połączonych nie ma znaczenia jeśli chodzi o zużycie energii, jedynie połączenie równoległe spowoduje 2x większy pobór energii z aku.

    A policzyłem 24 h a będzie nieco mniej (zależy od pory roku) więc w lecie może AA wystarczą , ale jesienią i wiosną jedynie aku 4Ah minimum.
    najbardziej ekonomiczny układ impulsowego zasilania podałem ci wyżej na Ne 555 wraz z fotorezystorem wszystko w jednym , a mieści się to do pudełka od zapałek , jedynie Aku aby działał przez 14 dni to dwie szklanki .
  • Poziom 10  
    A może są jakieś inne baterie o małych gabarytach, lub może jakieś specjalne diody super energooszczędne?
  • Poziom 33  
    Niedawno kupiłem sobie białą ledkę SMD 805 (większej nie było). Chciałem sprawdzić, czy da się tak drobny element przylutować transformatorówką. Okazało się, że tak :!: :) i to na kabelku :!:
