Wzmacniacz na OPA 544 - ma ktoś może schemat?

Widziałem na forum schematy wzmacniaczy na OPA 541, 549, 548 , ale nie na OPA 544.

Czy ktoś ma schemat dla OPA544 i mógłby go wrzucić na forum ?

Dzięki.

Moderated By andre1979:

Przeniesiono z Audio .

A czym wg ciebie te schematy mają się różnić? Po prostu inna moc i ewentualnie obudowa. Aplikacja taka sama.

Witam!
Poniżej zamieszczam schemat OPA544 w wersji angielskiej.

Pozdrawiam <vega>

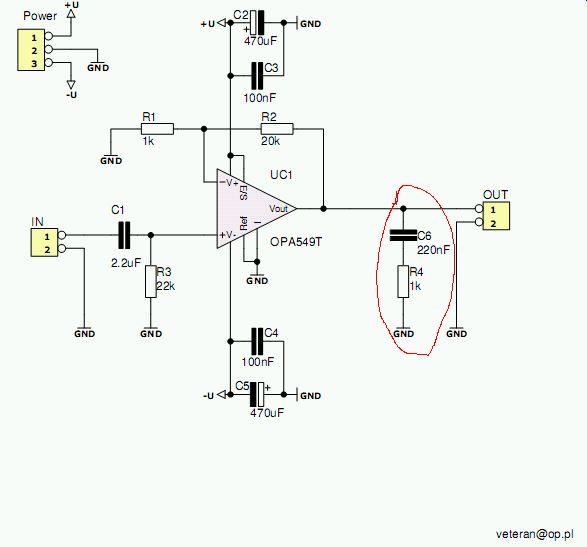

Czy kolejnoiść filru rc na wyjściu jest obojętna ?

Jaki rezystor powinien być na wejściu zwierający do masy ?

Jakbyś trochę poczytał o wzmacniaczach operacyjnych, to nie musiałbyć zadawać takich pytań .
Kolejnosć filtru obojętna. Wartość rezystora na wejściu zależy od źródła sygnału ale 22-100k to taka standardowa wartość i nie ma to wielkiego znaczenia zazwyczaj.
I faktycznie nie ma też znaczenia, czy to jest OPA544, 541 czy jeszcze inny wzmacniacz operacyjny mocy, to po prostu wzmacniacz operacyjny i tyle, schemat jest taki sam (no chyba, że któryś ma zewnętrzną kompensację itp. ale nie patrzyłem do not katalogowych).

W nocie katalogowej znalazłem taki schemat ,
powinienem do niego dodać filtr na we i wy ?

Czy mogę zastosować schemat od OPA548 ma inne rezystory (R13,R15) niż powyższy a wydaje mi się że będzie to mieć wpływ na dźwięk

Ponawiam powyższe pytanie. (Schematy do OPA jednak się rożnią)
