Moc transformatora toroidalnego

Question

Kupilem na allegro trafo - rzekomo 100W.Sek w tym ze jakos mi sie zdaje ze nie ma 100W.Na tabliczce podano tylko AC we 0-230V i nic wiecej.Podano t...

kortyleski · Accepted Answer

Daj zdjęcie na tle np.pudełka zapałek, zmierz średnicę drutu na wtórnym, ew jeśli znasz angielski złóż wizytę na stronie producenta i zadaj pytanie o twoje trafo - maila podają...

joy_pl · Accepted Answer

100W toroid jest niewielkich wymiarów średnica zewnętrzna to ok. 8-10 cm
wysokość 2,5-3,5cm
waga ok. 1 kg
grubość drutu to zależy od napięcia
na pierwotnym będzie bardzo cieniutki 0,2-0,3 mm

Faces · Accepted Answer

Witam.Jeżeli posiadasz miernik z pomiarem prądu AC do 20A (np. M890C+ itp.) to mierzysz prąd zwarciowy. Napięcie znasz, prąd znasz (uprzednio zmierzony) i dalej mamy P=I*U.Ja mam toroida o mocy 55W, który ma średnicę zewnętrzną 8cm. Dla toroida 100W będzie trochę więcej niż 10cm średnica zewnętrzna.

joy_pl · Accepted Answer

FacesMiałem kiedyś 150 która była mniejsza od CD (12cm.)A teraz sobie zmierzyłem trafo 500W i ma ok. 14,5cmWięc...

Faces · Accepted Answer

joy_pl Wierze ci na słowo. Pewnie jest zastosowany inny rdzeń.

kortyleski · Accepted Answer

Ooo jakaś nowa teoria... Wymiary mogą się znacznie różnić, jeżeli już to wyznacznikiem może być przekrój rdzenia z uzwojeniem - trafo może być niskie a mieć duża średnicę, co do wagi - raczej mizerny sposób na określenie mocy, ale na początek może być. Od kiedy to grubość drutu zależy od napięcia? Czy może grubszy drut ma większą odporność na przebicie? Grubość drutu zależy od płynącego prądu, przy gęstości 5-8 A/mm^2. Z tego co widziałem na stronie producenta, zajmuje się on produkcją specjalistycznych urządzeń - trafo może mieć dość nietypowe parametry obciążeniowe

Leviathan · Accepted Answer

Z tego co sie orientuje to grubość drutu wyznacza obciążalność prądową, a ilość zwoji na uzwojeniu wtórnym wyznacza napięcie uzwojenia wtórnego.O ile dobrze pamiętam transformator nawijany z lekkim zapasem uzwojenie pierwotne ma od 0,425mm przy 80VA do około 0,65 przy 150VA.Swoją drogą ciekawe czy pisało na allegro 100W czy 100VA.A zgodnie z normami na tabliczce musza być podane parametry transformatora ewentualnie oznaczenie producenta. Wynika to z możliwości odwrotnego podłączenia do sieci, co może spowodować spalenie układu.Czy wtórne uzwojenie ma tylko jedno czy kilka ?Czy ten transformator jest taśmowany tak ze nie widać uzwojenia wtórnego ?Odporność na przebicie daje emalia którą jest powleczony drut która jest w większości przypadków wystarczająca do użytku do 1kV, do tego można dodać lakierowanie które jednocześnie wycisza drgania uzwojenia- dotyczy to przebić między zwojami tego samego uzwojenia, natomiast miedzy uzwojeniem pierwotnym a wtórym decyduje taśmowanie - izolowanie między uzwojeniem pierwotnym a wtórnym, dodatkowo ekran elektryczny miedziany spełniający dodatkową funkcje izolacji ochronnej przed przebiciem

Ptolek · Accepted Answer

Ale się czepiacie, pewnie chodziło o to, że im większe napięcie, tym mniejszy prąd (przy tej samej mocy transformatora), a więc drut cieńszy. Istnieje zatem zależność grubości drutu od napięcia .Ocena mocy transformatora toroidalnego po średnicy jest baaaardzo przybliżona, ze względu na różne kształty rdzenia - istnieją mniej typowe wykonania transformatora, np. wyższy ale mniejsza średnica albo na odwrót. Wydaje mi się, że przybliżony wzór zawierający w swoim przepisie średnicę zewnętrzną, wewnętrzną, wysokość i przekrój drutu mógłby dopiero określać moc transformatora z dokładnością powiedzmy 10-20%. W każdym razie zdjęcie/wymiary może pomóc rozwiać/potwierdzić wątpliwości autora tematu co do tych 100W mocy.

Dar.El · Accepted Answer

WitamPodłącz obciążenie 100W i kontroluj temperaturę trafa, jak zacznie dymić to znaczy że nie ma 100W .

joy_pl · Accepted Answer

tego nie napisałem !!!Ptolek napisał o co mi chodziło z zależnością od napięcia Leviathan i kortyleskiTo jest oczywiste ze trafo może być różnych wymiarówPodałem przybliżone, bo inaczej nie można stwierdzić, jaką ono ma moc trzeba by znać przekrój rdzenia i ilość zwojów na uzwojeniu pierwotnymI czytajcie o co autor się pyta a nie piszecie żeby tylko coś napisaćChodzi o potwierdzenie czy on ma 100W

drooidex · Accepted Answer

Przyłączam sie do tego, abyś miernikiem zmierzył ,prąd zwarciowy.S=U*I [V*A]-pozorna mocP=U*J*cos(fi) [W]- moc czynna

kortyleski · Accepted Answer

Echhh.... Jak chłop krowie na miedzy... PISZĄC POPRZEDNIEGO POSTA ironizowałem, bo widząc kwiatki przedmówców nie powstrzymałem się.
Żeby za pomocą suwmiarki określić moc toroida potrzeba nieco doświadczenia... Do autora: "Na oko" trafo będzie miało koło 100w, piszę to na podstawie porównania z moim trafkiem do halogenów.
Koledzy jeśli podpowiadacie pomiar prądu zwarciowego to opisujcie proszę kompletną metodę pomiaru, bo znając życie autor podłączy trafko do sieci i zewrze amperomierzem wyjście - prąd zwarcia wyniesie Usec / Rw+Ra czyli duużo więcej niż I zn... Amperomierz na śmietnik.

joy_pl · Accepted Answer

O i oto chodziło (brawo) też tak mi się wydajepotwierdza to trochę zdjęcie i opis na stronie producenta

Dar.El · Accepted Answer

Witam24V jest łatwo obciążyć, wystarczą dwa halogeny 12V 50W połączone szeregowo, samochodowe też mogą być.

Dar.El · Accepted Answer

Zmierz ich rezystancje, te uzwojenie które ma największą oporność jest sieciowe.

Leviathan · Accepted Answer

Brązowy i niebieski do sieci patrząc po etykiecie.joy_pl : Rzeczywiście sie pomyliłem ... zawiodła procedura CTRL+C , CTRL+V

joy_pl · Accepted Answer

To, że były dwie żarówki 12V 60W to nic nie mówi ważny jest prąd i napięcie jakie było pod obciążeniemCo nie zmienia faktu że raczej to trafo na oko ma te 105W

kiler129 · Answer

Maila napisalem.Fotke zaraz strzele. Drutu nie zmierze poniewaz wychodza przeowdy gotowe.

kiler129 · Answer

Przepraszam za zwloke ale nasza kochana tp nie swiadczy usulg w zbyt dobrej jakosci ....

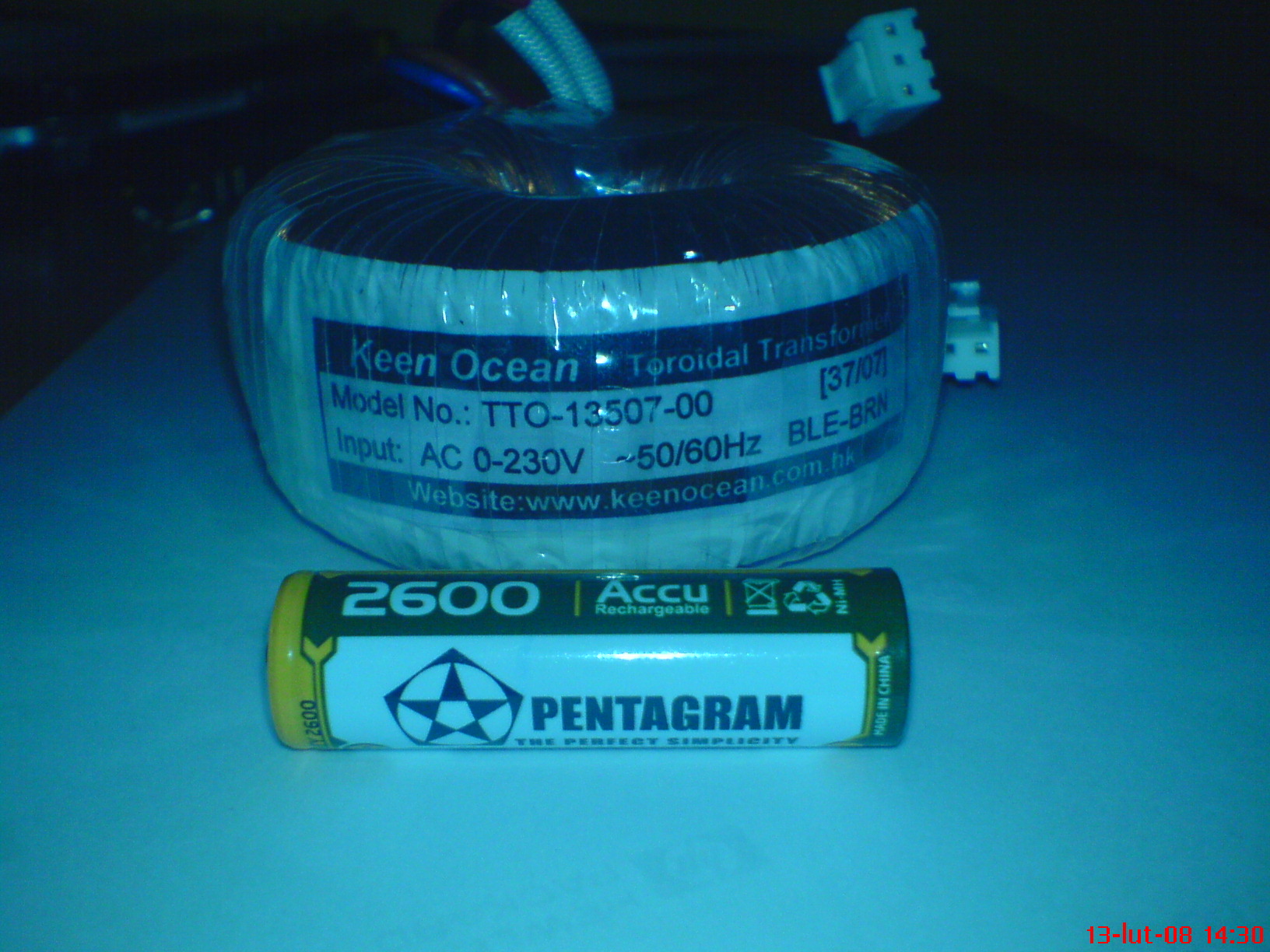

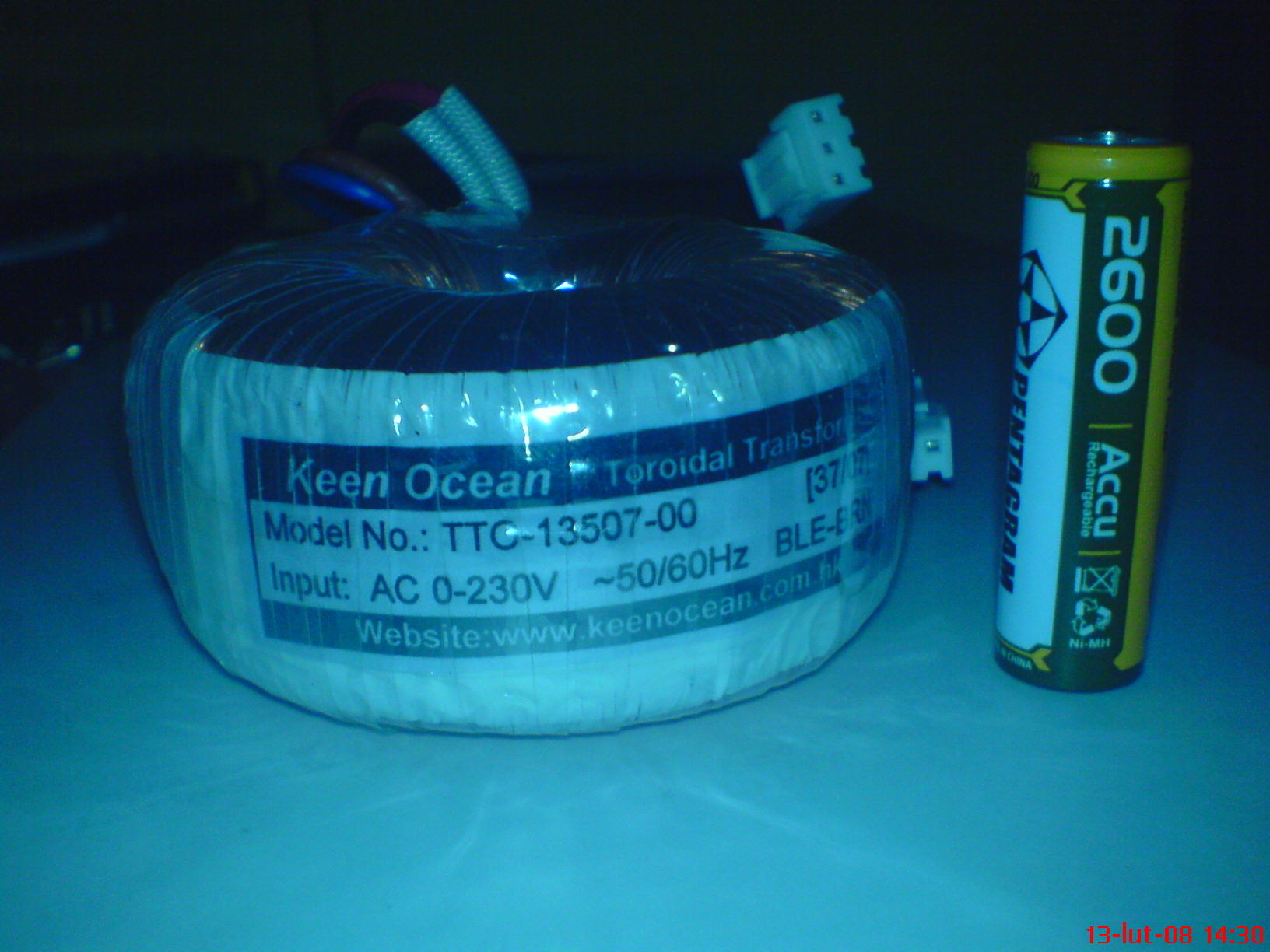

Fotki:

Trafo ronwniez pomierzylem. Zamiast pisac poemat maly schemacik, a wlasciwie 2:

Dar.El - sposob moze i dobry ale nie mam go czym na 24V obciazyc 100W.

Co do pradu zwarciowego - wole nie, juz spalilem raz tak trafo tyle ze zwykle. na obecna chwile nawet nie mam jak zmierzyc zwarciowego - na mierniku od ruskich ktory mierzy do 5A AC wole nie dawac 3,5-4A (trafo zawsze da wiecej).

kiler129 · Answer

Poszukam mzoe cos znajde.kortyleski - nie no kretynem nie jestem Mam nowy pomysl na zmierzenie, uzyje rezystora 25W w wodzie i zmierze spadek.Powiedzcie jeszce jak podlaczytc go do sieci.Mam 4 przewody an 2 koncowkach. Brazowy i niebieski na jednej a na drugiej czerowny i czarny.Domyslam sie ze brazowy i nieb do sieci - mam racje ?

kiler129 · Answer

Ok po ok. 5 minutach pod 2 zarowkami 12V 60W trafonjest lekko ciepla.Na moje oko ma jednak te 100W.Co wy o tym myslicie ?

kiler129 · Answer

Ok powiem ci ze prad napwno poplynal taki jak pobraly zarowki.Kazdy trafo ma troche zapasu.

joy_pl · Answer

toroidy maja dosyć duży zapasui mogą być stosunkowo przez długi czas przeciążone

Żychw@ · Answer

Wybaczcie brak profesjonalizmu, ale ja dopiero zaczynam

gdzie na trafo z rdzeniem toro jest uzwojenie pierwotne i wtórne? na zwykłych TS'ach widać 2 uzwojenia :

a w toro??:

Mimo, że to jest (raczej) banalne pytanie to proszę o odpowiedz, bo chyba od tego jest to forum, żeby informować użytkowników prawda?
pozdrawiam Andrzej

kiler129 · Answer

Jestr nawieniete jedno na drugie (nie jestem pewny tego ale na 99%).

Ptolek · Answer

W transformatorach toroidalnych przeważnie uzwojenia wtórne są na wierzchu. W tym pierwszym, który pokazałeś, też jest jedno uzwojenie nawinięte na drugie (i połowa każdego uzwojenia jest na jednym z karkasów a druga połowa na drugim).

Żychw@ · Answer

Aha, a myślałem że w tym pierwszym transformatorze pierwotne jest na jednym karkasie, a wtórne na drugim.W każdym razie, dziękuję za rozwianie moich wątpliwości.

Rayford · Answer

Witam. dokleję się do tematu z pytaniem: jeśli transformator toroidalny 230/24V ma 100W to jak policzyć ile to amper może wytworzyć ?

mskojon · Answer

100/24=4,16AProste
