CD4017 i silniczek DC. Jakie diody zastosować?

12 Lut 2008 22:13 1202 2
  • Poziom 22  
    Witajcie,
    potrzebuję zrobić regulację obrotów silniczka tak, aby z podaniem impulsu na przykład przez NE555 lub zwykły swich) napięcie na wyjściu wzrastało, i tak w kółko.
    Postanowiłem użyć do CD4017. Po kilku testach pomyślałem że wszystko ok, wartość na każdym z wyjść ustalam potencjometrami montażowymi, tylko trzeba zastosować jakieś diod, które wyeliminowały by "przejście ładunku elektrycznego z jednej nóżki na drugą" (przepraszam ale nie wiem jak to fachowo wyrazić).

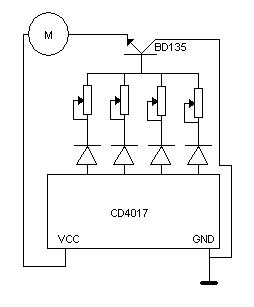

    Pod spodem zamieszczam prosty schemat (bez clock, i numeracji wyjść bo w tym się potrafię połapać), na wyjściu dam tranzystor.
    CD4017 i silniczek DC. Jakie diody zastosować?

    Bardzo proszę o pomoc i ewentualne pomysły jak to zrobić.

    Dokładnie proszę o to aby potwierdzić czy schemat jest ok i jakie zastosować diody?[/b]
  • Pomocny post
    VIP Zasłużony dla elektroda
    Witam. Myślę, że powinny starczyć diody 1N4148.
    Jest błąd w podłączeniu tranzystora. Emiter do masy. Do kolektora szeregowo silnik.
  • Poziom 22  
    Witam, dzięki za zainteresowanie się tematem. Zmieniłem schemat, pójdę dzisiaj po te diody. Myślę że potencjometry 10k będą się nadawały.

    Jeszcze raz dzięki Faces.

    Pozdrawiam maciek4141
