Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe

kamil22011 13 Lut 2008 16:41 5450 24
  • #1 13 Lut 2008 16:41
    kamil22011
    Poziom 18  

    Witam. Chciałbym wykonać sondę WN do 35kV. Mam zamiar użyć do jej budowy zwykłe rezystory o oporze 1M (szto sztuk zastępujących opó 100M) i mocy 0,5W. Długość połączonych w ten sposób rezystorów to jakieś 60 - 80 cm. Czy można by było polutowane rezystory i zaizolowane termokurczką opleść wokół jakiegoś "rdzenia" wykonanego z izolatora i dopiero umieścić w rurce epoksydowej. Co będzie się działo przy tej indukcyjności która pojawi się w środku tej zwojnicy rezystorowej? Czy w ogóle można tak robić? Druga sprawa to jeżeli zastosuje "pierwszy rezystor" czyli 100M a drugi będzie 100k to sonda będzie 1000:1 ale czy to będzie OK w stosunku do Rwe miernika czyli 10M? Nie mam pojęcia jak dobrać do tych 10M Rwe parametry sondy żeby pomiary były jak najlepsze.

    Moderowany przez oldboy:

    Przeniesiono z działu Warsztat

  • Megger
  • #2 17 Lut 2008 14:00
    kamil22011
    Poziom 18  

    Kupiłem do budowy tej sondy rezystory. Maja po 10,8M ohma 0,5% tolerancję i powiedziano mi na wolumenie że są do 4kV i mają 2W mocy czy to prawda? Czy dadza rade te rezystory takim parametrom?

    Oznaczenia na nich to:

    71/36
    4036G
    10M8
    0.5%

    Są całe niebieskie

  • #3 17 Lut 2008 15:54
    k4be
    Poziom 31  

    Nie dotykaj ich bo możesz wyraźnie zmienić ich rezystancję :)
    A co do zwijania w spiralę, indukcyjność znacząco spadnie kiedy jedną połowę nawinie się w odwrotną stronę.

  • #4 17 Lut 2008 18:18
    kamil22011
    Poziom 18  

    A te rezystory o których pisałem w poście wyżej. Soą to rezystory o długości około 20mm i przekroju 6mm. Sa dość duże. Chciałem połączyć dziesięć szeregowo i uzyskać w ten sposób opór około 100M ohm ale pytanie jest następujące czy ktoś wie czy te rezystory wytrzymają spadek napięcia 4kV bo człowiek na wolumenie powiedział że wytrzymają i pracują do 2W i w ogóle naj naj naj. Ale czy to prawda. Sondę robie do 35kV ale dla bezpieczeństwa zostawiłem rezerwę 5kV czyli w sumie spadek na "pierwszym" czyli 100k ohm to 40kV. Czy ktoś wie czy wytrzymają. Szukałem na necie ale nic po tych danych z rezystorów które wypisałem wyżej nie znalazłem. Nie chce żeby sie okazało że nie wytrzymają spadku napięcia i sonda przebije.

  • Megger
  • #5 17 Lut 2008 18:28
    k4be
    Poziom 31  

    $$P = \frac{U^2}{R}$$, więc rezystor 10M8 2W wytrzyma 4.6kV bez przekroczenia maksymalnej mocy strat. Ale czy ta sonda nie będzie za bardzo obciążać mierzonego napięcia?

  • #6 17 Lut 2008 21:48
    kamil22011
    Poziom 18  

    Nie wiem. Do miernika V640 100M Rwe stosowano sonde gdzie "pierwszy" rezystor miał 1Gohm a następny 1M skala 1000:1 Ja do miernika o Rwe 10M postanowiłem wszystko podzielić przez 10 i analogicznie "pierwszy" 100M "drugi" 100k i wtedy też skala 1000:1 Nie wiem jak to będzie w praktyce. Mam zamiar ten rezystor 100k zrobić potencjometrem. Zawsze będzie można przy znanym napięciu wyskalować sondę do przyrządu. Tak według mnie to ma sens ale bardzo liczę na jakieś podpowiedzi. Nie znam się na takich sondach. Jednak bardzo proszę o opinię co do rezystorów o których pisałem w postach powyżej.

    Rezystory całe niebieskie. 20mm długości i 6mm średnicy. Są opisane symboliką z której nie idzie wywnioskować ilo są watowe i jaki spadek napięcia jest na nich możliwy. Bardzo proszę o przeczytanie dokładnie postów powyżej i o próbę odpowiedzi na pytanie czy te rezystory są 2W i mogą mieć spadek do 4kV? Bo jak już pisałem człowiek na wolumenie takie mi sprzedał ale proszę napisać czy są dobre do tej konstrukcji.

  • #7 17 Lut 2008 23:41
    nemo07
    Poziom 36  

    Witam.
    Primo: W zakresie WN nie mozesz stosowac skapych marginesow bezpieczenstwa; 100% to przyzwoite minimum!
    Nie jest wykluczone, ze te oporniki j.w. trzymaja parametry, jak podano.
    Ale wartosci sa niepraktyczne. Policz:
    Przy U = 35kV i R = 1GΩ, masz moc strat > 1W (taka moca obciazasz uklad mierzony), natomiast przy R = 100MΩ, moc wyniesie > 10W!
    Lepiej nadaloby sie 200 sztuk po 10M/0,6(0,7)W, metalowe (zwykle sa niebieskie, czasem zielone). Takie rezystory maja zwykle max. napiecie pracy 300 lub 350V. Dopasowanie do opornosci miernika to najmniejszy problem (prawo Ohma)
    Najwazniejszego nie podales.
    Detale konstrukcji oraz jej przydatnosc zaleza od tego, do czego chcesz uzyc takiej sondy. Jezeli jednak chcialbys mierzyc napiecia zrodel o znacznych mocach (niebezpiecznych dla zycia) to, przy Twojej aktualnej wiedzy, z gory odradzam Ci samodzielna budowe takiej sondy - lepiej poszukaj na eBay markowa sonde WN.
    Pozdrawiam

  • #8 18 Lut 2008 12:42
    kamil22011
    Poziom 18  

    Jeżeli jest moc strat 10W to znaczy że znacząco wpłynie na wynik pomiaru? W takim razie do miernika o Rwe 10M jakie dac oporniki żeby uzyskać skalę 1000:1 Z tego co czytałem do miernika V640 były sondy z oporami 1G i 1M ale takie sondy nie pasowały do mierników z 10M Rwe tylko do 100M Rwe. Jakie opory zastosować w sondzie do 10M Rwe? Co do markowej sondy WN jest to koszt rzędu 350zł i nie stac mnie na to. Sondy potrzebuje do pomiaru napięcia na kineskopie. Jednak chciałem zrobić sobie sprzęt który posłuży, a nie nada sie tylko do jednego pomiaru. Jakie elementy radzisz wstawić w taką sondę?

  • #9 18 Lut 2008 18:53
    kamil22011
    Poziom 18  

    Gdybym połączył 5 takich rezystorów:

    200Mohm 1%;20kV

    Uzyskałbym 1G ale do miernika z Rwe 10M jaki "drugi" rezystor tego dzielnika? Żeby mieć skalę 1000:1 to niby 1Mohm ale czy to nie będzie wpływać na pomiar?

    Te 20kV maja byc pracy ciągłe czy impulsowej?
    Poniżej link do strony producenta produkującego rezystory wysokonapięciowe. Jak ktoś może niech poradzi które będą najlepsze.

    http://www.konel.pl/rezystory3.htm

  • Megger
  • #10 18 Lut 2008 20:31
    nemo07
    Poziom 36  

    kamil22011 napisał:
    ... Uzyskałbym 1G ale do miernika z Rwe 10M jaki "drugi" rezystor tego dzielnika? Żeby mieć skalę 1000:1 to niby 1Mohm ale czy to nie będzie wpływać na pomiar?
    Niby jak by mialo wplywac?
    Musisz zbocznikowac miernik z Rwe 10M opornikiem 1,11(1)M;
    natomiast miernik z Rwe 1M logicznie nie potrzebuje bocznika.
    Takie proste rachunki powinienes miec w malym paluszku. :cry:
    kamil22011 napisał:
    ... Te 20kV maja byc pracy ciągłe czy impulsowej?
    W przypadku 200Mohm, N05 jest to akurat bez roznicy.
    Natomiast dla nizszych oporow tej serii (Pmax. ≤2W) latwo wyliczyc, ze max. napiecie dla pracy ciaglej bedzie nizsze, odpowiednio do wzoru podanego przez k4be.
    Te opory (N05) wygladaja bardzo porzadnie. Piec takich po 200M powinno wystarczyc do Twoich celow, ... pod warunkiem, ze starannie wykonasz sonde.
    Umocuj je na podluznym pasku z dobrego izolatora, z oszlifowanymi na gladko krawedziami. Wazne jest aby przed montazem (i lutowaniem) dokladnie umyc spiritusem zarowno rezystory, jak i pasek (nosnik). Montaz musi byc w warunkach klinicznej czystosci, zadnego kurzu, nie wolno dotykac paluchami zadnej powierzchni! Wszelkie skazenie powierzchni rezystorow i/lub ich nosnika prowadzi do degradacji elektrycznych parametrow i moze zrujnowac caly zamiar.
    Po zlutowaniu najlepiej spryskac calosc lakierem izolacyjnym (w spray'u) i po wyschnieciu umiescic w rurce z porzadnego izolatora i zalac calosc woskiem, parafina lub cerezyna.
    Sonda powinna miec dwa wyprowadzenia po stronie "niskiej": wejscie na miernik ("gorace") i mase (GND). Aby uniknac nieprzyjemnych niespodzianek przy pomiarach, nalezy przed pomiarem zawsze uziemic przewod GND sondy.
    Pozdrawiam

  • #11 18 Lut 2008 20:57
    me_super
    Poziom 29  

    kamil22011 napisał:
    Jakie opory zastosować w sondzie do 10M Rwe? Co do markowej sondy WN jest to koszt rzędu 350zł i nie stac mnie na to.


    Dosyć tanio wyceniasz swoje życie. Dobra rada: daj sobie spokój z sondą, bo widać że nie masz zielonego pojęcia nawet o prawie Ohma a łapiesz się za pomiar kilkudziesięciu kV.

  • #12 18 Lut 2008 21:15
    kamil22011
    Poziom 18  

    Dla jasności żebym już nie maił żadnych wątpliwości. Poniżej przedstawiam rysunek sondy do miernika o Rwe 10Mohm. Czy tak będzie ok?

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe

  • #13 18 Lut 2008 21:33
    nemo07
    Poziom 36  

    kamil22011 napisał:
    ... Poniżej przedstawiam rysunek sondy do miernika o Rwe 10Mohm. Czy tak będzie ok?
    Nie! No! Niet! Nein! Ne! Niente!
    Wytlumacz, czego szuka ten R2=1M na schemacie ???
    Wstaw w jego miejsce mala neonowke. To Ci uratuje zycie ... niejeden raz! Albo przynajmniej miernikowi. :lol:
    Ale, zarty na bok ...
    Miedzy nami: kamil22011, czy aby rozumiesz prawo Ohma? Pytam serio, bo ...
    Jakos czarno widze te Twoje pomiary WN!

  • #14 18 Lut 2008 21:58
    kamil22011
    Poziom 18  

    Jesli8 dobrze rozumiem to R1 i R2 tworzą dzielnik napięcia gdzie największe spadki napięć są na R1. R2 jak to w dzielnikach służy do tego że wyznacza napięcie między końcem i początkiem czyli na jego zaciskach. Według mnie tak to działa. Kabel koncentryczny dałbym od sondy do miernika. Jeśli nie mam racji bardzo proszę o poprawienie tego rysunku żeby był ok.

  • #15 18 Lut 2008 22:34
    nemo07
    Poziom 36  

    kamil22011 napisał:
    Jesli8 dobrze rozumiem to R1 i R2 tworzą dzielnik napięcia gdzie największe spadki napięć są na R1. R2 jak to w dzielnikach służy do tego że wyznacza napięcie między końcem i początkiem czyli na jego zaciskach.
    Blad.
    Dzielnik tworzy R1 wraz z opornoscia zastepcza Rz rownoleglego polaczenia Rwe = 10M miernika i bocznika R3 = 1,11 M (oraz R2, ktorego byc nie powinno!).
    Bez R2, ze znanego wzoru na rownolegle polaczenie opornosci:
    Rz = Rwe*R3/(Rwe + R3)
    co nam da Rz = 1M, jak wymagane.
    Jesli dodasz swoj R2 = 1M, to Rz spadnie do polowy i otrzymasz dzielnik 1G : 0,5M <=> 2000 : 1.
    A co to praktycznie oznacza?
    Przy eksperymentach z WN takie pomylki czesto drogo kosztuja.
    Popraw stan elementarnej wiedzy o elektrycznosci.

  • #16 18 Lut 2008 23:17
    kamil22011
    Poziom 18  

    No tak. sugerowałem się wartościami do sondy WN do miernika V640. Tam zastosowano 15cm rezystor 1G i rezystor 1M ale przy Rwe V640 jaką jest 100M to to ten rezystor 1M daje razem Rz 0,9(9)M co znacząco nie wpływa na wartość pomiarów. Co do rysunku jestem jednak trochę zdziwiony. W zasadzie i rezystor R2 i R3 umieszczony musi być w sądzie. To co za różnica gdzie on będzie? Rezystor i tak bedzie umieszczony przed kablem koncentrycznym który prowadzi od sondy do miernika. Czy naprawdę jest jakaś różnica bo gdyby to inaczej narysować to i tak musimy uzyskać dzielnik.

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe


    Jeszcze jeno pytanie:
    Jaki przekrój kabla dać od sondy do masy telewizora czyli krokodylka. Miałem zamiar dać 1mm2 czy to wystarczy?

  • #17 19 Lut 2008 23:29
    kamil22011
    Poziom 18  

    Zamieszczam rysunek sondy tak jak będzie to wykonane. Mam jeszcze pare pytań:

    1. Czy R6 może to być zwykły potencjometr montażowy?
    2. Jaki przekrój przewodu mam dać do krokodylka, czy wystarczy 1mm2?
    3. Czy sylikon wystarczy jako masa wypełniająca sondę?
    4. Czy rezystory mogę położyć na zwykłym płaskowniku plastikowym, czy tez musi być to specjalnie wytrawiona płytka drukowana szklano-epoksydowa?
    5. Czy mogę te rezystory zamknąć w termokurczce (chodzi o temperaturę kurczenia się tej izolacji, jest dość wysoka i czy ta temperatura nie zniszczy tych rezystorów)?

  • #18 28 Lut 2008 17:26
    kamil22011
    Poziom 18  

    Temat zacząłem z chęci budowy sondy WN do multimetru o Rwe 10M.
    Teraz opis czego użyłem do budowy i pare fotek które pokażą na jakim jestem etapie.


    Do budowy obudowy użyłem:

    - rurki PCV 3/4" (na rękojeść około 16 cm)
    - rurki PCV 1/2" (rurka w której są rezystory około 45cm)
    - zaślepka 3/4" (większa do zakończenia sondy)
    - zaślepka 1/2" (mniejsza na początku zaraz za grotem)
    - kawałek pleksi 5mm grubości (z niej zrobiłem koło).

    Zaczynając od tyłu sondy. W większej zaślepce będzie wyprowadzone złącze BNC dlatego zostały rozwiercone otwory. jeden centralny o średnicy 12mm i cztery mniejsze 2mm do mocowania na śruby. Duża zaślepka zakładana jest na rurkę 3/4" służącą jako rękojeść. W rękojeść wchodzi rurka 1/2" na którą potem jest założona osłona w kształcie koła ( o średnicy około 11cm). Na końcu jest mała zaślepka w której został wywiercony otwór 6mm na gniazdo grotów opisane niżej.


    Z myślą na wyrost postanowiłem zrobić możliwość wymiany grotów pomiarowych tej sondy. Jako grot pomiarowy użyłem zwyczajny grot lutowniczy (drut 2,5mm2) nagwintowałem go z jednej strony (nie profilowanej). Następnie grot wkręcany jest w specjalne gniazdo wykonane własnoręcznie.

    Do budowy gniazda grotu użyłem:

    - nakrętki zwykłe o przekroju wew. 8mm i gwincie 1.25 dwie sztuki
    - nakrętka niska ( 2 razy cieńsza) też 8mm i gwint 1.25
    - rurka z gwintem wewnętrznym 6mm i skokiem metrycznym 1
    - pręt mosiężny

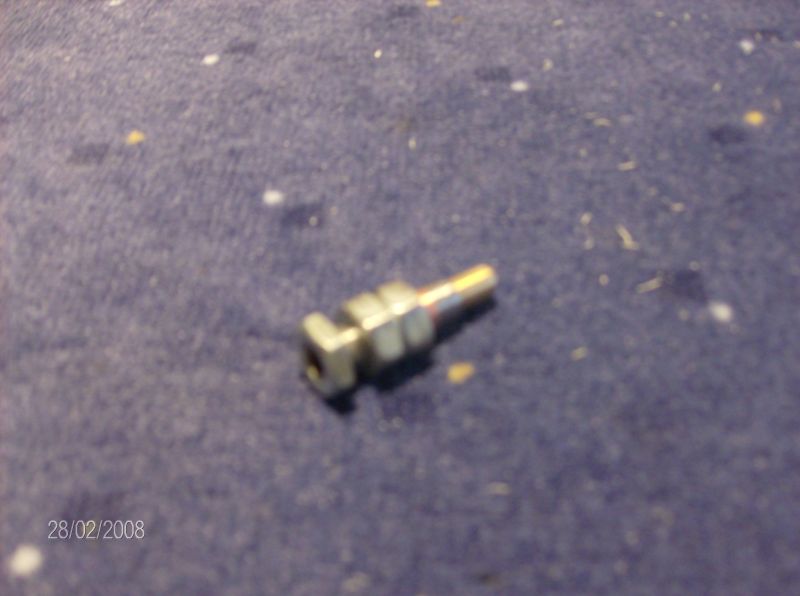

    Wykonanie dosyć proste ale czasochłonne. Rurkę nagwintowałem zewnętrznie na gwint 8mm 1.25 nakręciłem dwie nakrętki 8mm które następnie skręcone przeciwsobnie dają możliwość mocnego dokręcania śruby trzeciej. Rysunek poniżej dobrze opisuje ten ustrój. Z jednej strony wkręcany jest grot miedziany (kolor miedziany) z drugiej strony włożony pręt mosiężny ( wręcz wbity dla mocnego usadowienia) (kol. żółty) który służy do zlutowania z rezystorami oraz do lepszej przewodności tej części sondy.

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe


    Wnętrze czyli serce sondy to oczywiście rezystory. Użyłem rezystorów niehermetyzowanych pięć sztuk po 200M ohm każdy co daje 1G ohm. Na każdym występować spadek napięcia 20kV przy nie przekroczeniu mocy 2W. Co daje naprawdę duże możliwości pomiarowe sondy. Sonda będzie 1000:1 więc do 1G ohma trzeba dać rezystor 1.11(11)M ohma dla miernika o Rwe 10M ale dla miernika o Rwe 100M należy się rezystor 1.01(01)M ohma więc postanowiłem zastosować rezystor potencjometryczny 2M wieloobrotowy.

    Rezystory będą umieszczone na płaskowniku z PCV wykonanego z kątownika 15x15x1,2mm oczywiście rozkrojony na zagięciu i wyszlifowany. do gładkości papierem 400. Tak jak widać na zdjęciach rezystory zostaną umieszczone na jednym z płaskowników. Mam zamiar lekko każdy dokleić do tego płaskownika. Polutować je na krótko bez przewodów ale zobaczymy jak wyjdzie. Polutowane i doklejone do izolatora z wyprowadzonymi (linkami) wyjściami mam zamiar zaizolować termokurczką następnie położyć kolejny płaskownik za stronie która była bez i znowu wszystko termokurczą. Wydaje mi się że izolacja bedzie w miarę dobra. wszystko mam zamiar zamknąć na sztywno i zasylikonować normalnym sylikonem. Oczywiście obróbka wizualna jak malowanie itd. Bedzie oczywiście zrobione jak zazwyczaj jest w kolorystyce czerwono-czarnej.

    Czekam na opinie i sugestie. Będą bardzo pomocne.

  • #19 28 Lut 2008 18:06
    r2d2004
    Poziom 31  

    Witam!

    A masz już te specjalne rezystory N05, że zabrałeś się za budowę sondy? Bo jak widzę, to minimalny zakup N05: 100 szt. co daje 1,80 + PTU(22%) * 100 = 219,60 zł - i jaki jest sens robic sondę (no chyba, że dostaniesz je gdzieś "luzem", co raczej "czarno" widzę).

    Pozdrawiam

  • #20 28 Lut 2008 18:22
    kamil22011
    Poziom 18  

    Jak już wyżej napisałem użyłem 5 x 200M co daje 1G. koszt razem z przesyłką 53zł. reszta z domowego słakdu więc inwestycja opłacalna.

    1. Jaki przekrój przewodu mam dać do krokodylka, czy wystarczy 1mm2?
    2. Czy sylikon wystarczy jako masa wypełniająca sondę?

  • #21 29 Lut 2008 12:00
    nemo07
    Poziom 36  

    kamil22011 napisał:
    Sonda będzie 1000:1 więc do 1G ohma trzeba dać rezystor 1.11(11)M ohma dla miernika o Rwe 10M ale dla miernika o Rwe 100M należy się rezystor 1.01(01)M ohma więc postanowiłem zastosować rezystor potencjometryczny 2M wieloobrotowy.

    Bardzo kiepski pomysl.
    Zastosuj opory metalowe (1% tolerancji lub lepiej): 1M + 100k + 10k z przelacznikiem Rwe "10M/100M". Zwierajac opor 100k przelacznikiem uzyskujesz dopasowanie dla Rwe = 100M. Proste. Rownolegle do nich daj neonowke, ktora w razie przebicia sondy uratuje zycie miernikowi (dla operatora jedynie pwene uziemienie sondy moze stanowic ratunek!).
    kamil22011 napisał:
    Rezystory będą umieszczone na płaskowniku z PCV wykonanego z kątownika 15x15x1,2mm oczywiście rozkrojony na zagięciu i wyszlifowany. do gładkości papierem 400. Tak jak widać na zdjęciach rezystory zostaną umieszczone na jednym z płaskowników. Mam zamiar lekko każdy dokleić do tego płaskownika. Polutować je na krótko bez przewodów ale zobaczymy jak wyjdzie. Polutowane i doklejone do izolatora z wyprowadzonymi (linkami) wyjściami mam zamiar zaizolować termokurczką następnie położyć kolejny płaskownik za stronie która była bez i znowu wszystko termokurczą. Wydaje mi się że izolacja bedzie w miarę dobra. wszystko mam zamiar zamknąć na sztywno i zasylikonować normalnym sylikonem.
    Unikaj termokurczki i innych materialow, ktorych parametry izolacyjne przy WN sa niezdefiniowane. Dotyczy to rowniez kleju. Jako nosnik z pewnoscia lepszy jest np. plexiglas niz PCV!
    Montaz musi gwarantowac, ze rezystory WN nie wejda w kontakt z wewnwtrzna powierchnia rurki, jesli juz musi byc ona z PCV.
    Izolacja musi byc perfekt, nie "w miare dobra"!
    Calosc musi byc hermetyczna dla wilgoci (bylo pisane wyzej). Ponadto, powierzchnia zewnetrzna czesci przedniej sondy musi byc czysta i sucha, w przeciwnym razie sonda staje sie zagrozeniem zycia i/lub zdrowia.
    Co do przewodu uziemiajacego: przekroj jest istotny, kiedy zrodlo WN ma znaczne moce, ktore moglyby stopic przewod. Natomiast zawsze stotna jest jego jakosc (pewnosc kontaktu GND sondy z fizycznym uziemieniem), gdyz brak uziemienia (np. przerwa w kablu) stanoiwi bezposrednie zagrozenie porazeniem WN w przypadku utraty izolacji (lub wrecz przebicia) czesci wysokonapieciowej sondy. Rowniez "krokodylek" jest w tym kontekscie elementem krytycznym.
    Silikon? No, nie wiem, Zwykle stosuje sie odpowiednie dla WN masy zywiczne do zalewania podzespolow WN.

    PS: Nie wklejaj megabajtowych plikow z pobieraniem na koszt przegladajacych. Nikt tego nie oglada.
    Pozdrawiam

  • #22 29 Lut 2008 16:42
    kamil22011
    Poziom 18  

    Kolego nemo07 czytałem na temat sond WN i z tego co wiem wypowiadało sie parę osób na temat żywicy że jest rzeczywiście świetnym izolatorem ale może powodować pęknięcia elementów. Dlatego nie brałem tej masy pod uwagę. Co do przełącznika rzeczywiście jest to dobry pomysł i na pewno go wykorzystam. Krokodylek co z nim? Nie bardzo zrozumiałem co masz na myśli. A przekrój kabla. Piszesz że powinien mieć kontakt itd ale nie podajesz przekroju. a oto właściwie się rozchodzi. Podejrzewam że musi być przekrój większy ale jaki? 2,5mm2 wystarczy? Co do umieszczenia rezystorów na plexiglas czy też ma mieć ona określoną grubość? Tak na szybko to może plexa grubości 5mm w niej wyżłobione miejsca na rezystory a następnie nakryte kolejną plexą 5mm i one sklejone ze sobą ale jaki klej? Podaj więcej szczegółowych informacji bo ogólniki są wszędzie a powielanie takich ogólnikowych informacji nie ma sensu. Masz na ten temat sporą wiedzę i nie rozumiem czemu nie podzielisz się nią z innymi. Ten temat może być jedynym na elektrodzie który przekaże wszystkim jak od początku do końca zbudować sondę która nie spowoduje kalectwa lub śmierci. Przeczytałem od początku do końca wszystkie tematy na elektrodzie dotyczące sond WN i na żadnym tak naprawdę (według tego co piszesz) nie ma sondy wykonanej poprawnie a tym bardziej bezpiecznie. Proszę o więcej informacji i sugestii. Niżej niektóre zdjęcia sondy.

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe

    Sonda WN (wysokiego napięcia) do miernika M890G na 10M Rwe

  • #23 29 Lut 2008 17:23
    me_super
    Poziom 29  

    kamil22011 napisał:
    Przeczytałem od początku do końca wszystkie tematy na elektrodzie dotyczące sond WN i na żadnym tak naprawdę (według tego co piszesz) nie ma sondy wykonanej poprawnie a tym bardziej bezpiecznie.


    Jak będziesz robił testy, to pisz na grupie co mniej więcej 1kV, będzie wiadomo przy jakim napięciu jest przebicie.

  • #24 29 Lut 2008 19:18
    nemo07
    Poziom 36  

    kamil22011 napisał:
    Podaj więcej szczegółowych informacji bo ogólniki są wszędzie a powielanie takich ogólnikowych informacji nie ma sensu. Masz na ten temat sporą wiedzę i nie rozumiem czemu nie podzielisz się nią z innymi.

    Moze i mam. Ale czasu i zdrowia mniej. Nie podawalem tu ogolnikowych informacji. Ale nie zamierzam tez argumentowac z kims, kto ma ewidentnie problemy merytoryczne w materii.
    Do poprawnego wykonania sondy WN nalezy ponadprzecietne wyksztalcenie inzynierskie, znajomosc materialoznawstwa elektrycznego, fizyki WN, zjawisk powierzniowych itd.
    W sieci jest dosc informacji, ale wskazane jest znac jezyki.
    http://www.google.pl/search?hl=pl&q=HV+probe+construction+details&meta=
    http://www.google.pl/search?hl=pl&q=HV+%22insulating+materials%22&lr=
    Nie musisz przykrywac oporow pleksa, uzywac klejow. czy zywic. Mozna zrobic otwory na pasku nosnym i zamontowac np. metalowe wsporniki do ktorych przylutujesz rezystory WN. Byle bylo stabilne i elektrycznie porzadnie zaizolowane. I najlepiej hermetyczne, j. w.
    2,5mm2 wystarczy.
    Kabel musi byc solidny, "krokodylek" musi solidnie trzymac, ... bo jak sie cos urwie i GND sondy straci kontakt do ziemi w czasie pomiaru WN, to ... lepiej, gdyby w poblizu byla jakas trzezwo myslaca osoba, i z dobrym refleksem.

  • #25 29 Lut 2008 20:54
    kamil22011
    Poziom 18  

    Wszystkich przepraszam jeżeli obraziłem kogoś swoimi wypowiedziami ale jestem początkującym elektronikiem może i mam a nawet na pewno mam braki wiedzy związane z WN ale tak jak kolega nemo07 napisał do budowy sondy WN potrzeba ponadprzeciętne wykształcenie inżynierskie. Ja takiego nie posiadam. Wszystko zaczęło się od chęci pomiaru napięcia na kineskopie telewizora. Z tego co wiem jest tam jakieś 25kV i dlatego chciałem zbudować sondę WN. Czytałem wszystkie posty na elektrodzie dotyczące WN i nikt tak naprawdę nie podawał aż takich szczegółów dotyczących takiej konstrukcji. Nie znam fizyki WN ani zjawisk powierzchniowych ale na zdrowy rozum próbuje to wszystko ogarnąć ale jak widać nie jest to takie proste.

    Wracając do tematu że wszystko miało ręce i nogi trzeba na pasku pleksy ułożyć rezystory np. wywiercić otwory i porobić mosty do lutowania. Żeby izolacja była większa można by było to przesmarować klejem żywicznym ale czy taki klej nie połamie jakichś elementów? Jak już robić to coś konkretnie, ale z materiałów bardziej powszechnych żeby nie popadać w koszty. Tak samo z masą wypełniającą. Co do mas żywicznych ok jestem za ale czy one nie połamią czegoś w środku podczas schnięcia żeby nie było niespodzianek. Co do rurek czy te z PCV wystarczą a jak nie to jakie?

    Dodano po 13 [minuty]:

    Tak przed chwilką wpadło mi do głowy czy przypadkiem dobrym izolatorem nie będzie włókno szklane i klej żywiczny jak w zestawach reparacyjnych do samochodów. Włókno szklane jest raczej świetnym izolatorem a ten klej żywiczny jeśli jest żywiczny to raczej musi dobrze izolować ale niech lepiej mnie ktoś sprawdzi.
