Przetwornica laptopa Toshiba Satellite M40-294

Jakie napięcia i przebiegi są w przetwornicy tego laptopa, chce sobie sam poradzić z naprawą mojego laptopa i potrzebuje tych informacji, będę bardzo wdzięczny jeżeli ktoś by mi udostępnił informacje na ten temat root-olek(malpa)o2.pl

Aby notebook się uruchomił to musi działać przetwornica dająca przynajmniej
5V i 3,3V. Ustalić to można bez rozbierania notebooka z dużym prawdopodobieństwem przez pomiar poboru prądu pobieranego z zasilacza po odłączeniu akumulatora aby nie pobierał prądu do jego ładowania.

Ten notebook się po prostu któregoś dnia wyłączył, nie działa.
Naprawę chce zacząć od sprawdzenia czy przetwornica daje odpowiednie napięcia. Przydało, by się ustalić w którym miejscu powinienem dokonać pomiaru w tej przetwornicy.

Witam ciąg dalszy moich zmagań z tym sprzętem.
Dane sprzętowe:
procesor : intel celeron 1,6GHz
RAM:256MB
FSB:400MHz
zasilacz: 19V; 3,42A
komputer startuje z baterii lub zasilacza, zasilanie dociera do dysku i DVD, słychać, że pracują bateria się ładuje , wentylator też się kręci.

Na wyświetlaczu niema obrazu, na monitorze zewnętrznym też nic.
Co zaobserwowałem, z układu chłodzenia po około 30sek, czuje podwyższoną temperaturę ~30-40 stopni, ale komp nie odpala grzeje się coś w nim, wentylator chodzi, układ chłodzenia na pewno nie jest zatkany sprawdzałem.
Co jeszcze po wciśnięciu power, załącza się, ale po przytrzymaniu zamiast się wyłączyć, to wyłącza się i od razu się załącza sam, jedynie można go wyłączyć wtedy poprzez wyjęcie baterii. Niekiedy można normalnie wyłączyć, ale na ekranie nic nie wyświetla. Może procek pad.

Pomierzyłem napięcia na płycie, na złączu baterii(bateria naładowana).
Zdjęcie złącza baterii na płycie:

pin - napięcie względem masy układu
1 - masa
2 - 3.3 V
3 - 3.3 V
4 - 1,34 V
5 - 0 V
6 - 3.3 V
7 - 12.42 V
Zasilanie wydaje się być w porządku.
Napięcia te występują na złączu, również gdy bateria odpięta i sam zasilacz.

Napięcie na bateryjce podtrzymującej CMOS 2.63V.
Może to problem z BIOS-em?.
Zdjęcia biosu i bateryjki,

Zdj. BIOSu,



Na płcie grzeje się ten element zdjęcie poniżej, wydaje mi się, że jest to tzw. most północny,

jest na nim radiator chłodzony wentylatorem,

dotykając radiator wyczuwalna jest nad nim temp około 40-50 stopni.
Wydaje mi się, że przez to wentylator się załącza i pracuje cały czas.
Czy ta temperatura świadczy o uszkodzeniu tego elementu?.

A poza tym to sam już nie wiem co mogę więcej sprawdzić, może ktoś mi podpowie.

Dodatkowe zdjęcia:

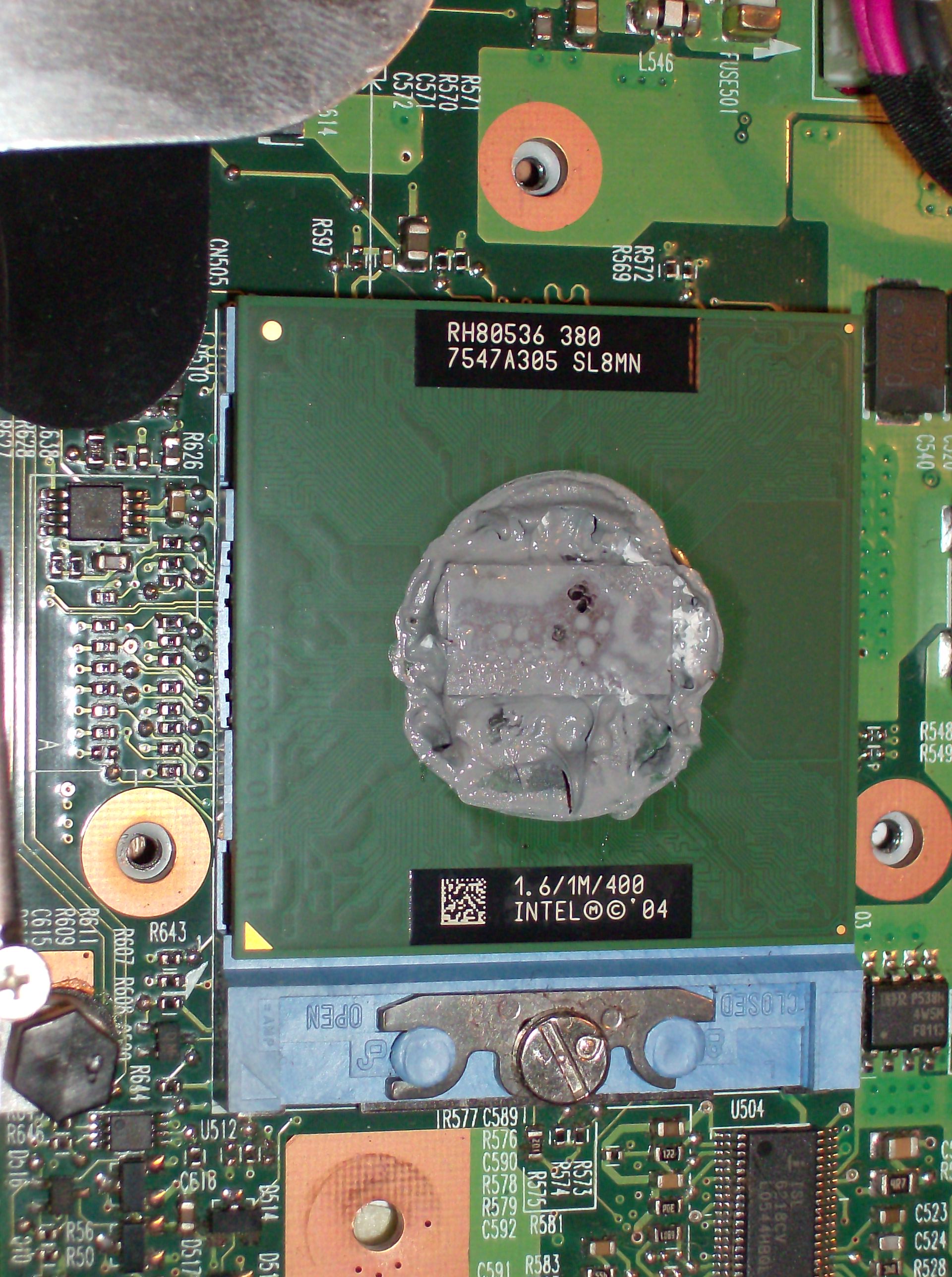

Procesor:(temperatura raczej ok, nie parzy ciepły)

Tzw. most południowy:

Ustawienia na płycie:

A w którym wątku pisać odpowiedzi?
Bo zaraz wszystkie trzy wylądują w koszu...

Rzeczywiście, zatem wprowadziłem zmiany i nie będzie problemu, wszystkie informacje tu zgromadzę.
Kiedyś pytałem o złącza zasilania Toshiba Satellite M40:

Co znaczą te "Signal name", na poszczególnych pinach connectora, albo gdzie szukać na pewno jest jakaś literatura.
-DGND - to się domyślam, ale co znaczy reszta?


Dostałem odpowiedź:

Jerzy Węglorz wrote:

Witam!
Można przypuszczać, że to są:
1 - DGND - Device Ground - masa urządzenia,
2 - BATT_CLK - sygnał taktujacy (zegar) dla wymiany informacji z baterią (badanie stanu baterii?),
3 - BATT_DATA - odpowiedź baterii (dane), informacja o jej stanie,
4 - THRM1 - prawdopodobnie termistor, kontrola temperatury baterii,
5 - R5 - wejście na element (rezystor) oznaczony na schemacie jako R5,
6 - D504 - wejście na diodę D504,
7 - FUSE500 - to do bezpiecznika, nie wiem tylko, czy to jego wartość, czy numer.
Drugie złącze: DGND - napewno też masa,
ACM0908 ... - to coś, co jest tym kablem zasilane ..

Jeżeli procesor ciepły a on jako ostatni dostaje zasilanie z dużym prawdopodobieństwem można przypuszczać że nie ma co szukać uszkodzenia w zasilaniu na płycie a jest zwalona grafika na to uszkodzenie najczęściej one cierpią.

Witam ponownie, całkiem możliwe, że ma Pan racje. Z uwagi na to, że właśnie grzeje sie tzw.
North Bridge: ATI RC410MB.
Zdjęcie rdzenia,

a w nim jest zawarta grafika jak się nie mylę.

Załączam opis mostu północnego i południowego na tej płycie, z dokumentacji, którą udało mi się załatwić.


Jak mogę sprawdzić czy, rzeczywiście ATI RC410MB jest uszkodzony ?.

Witam
Najlepiej pewnie sprawdzić POST TEST.

Jak na razie nie mam jeszcze POST TESTERA, zatem pomierzyłem parę napięć:
-załączam opis slotu (200-pin) DDR, tam są podane napięcia na co niektórych pinach 2.5V.


Pomierzyłem na co niektórych pinach napięcia:
pin - napięcie
9 - 0V
10 - 0V
21 - 0V
22 - 0V
33 - 0V
34 - 0V
36 - 0V
45 - 0.6V
57 - 0.6V
69 - 0V
81 -1.81V
93 - 1.19V
113 -1.19V
131 -1.8V
167 -0V
168 -0V
179 -0V
180 -0.02V
191 -1.8V
192 -1.81V
U mnie maksymalnie 1.8V i tak pewnie ma być, ale dlaczego brakuje tych napięć na pozostałych pinach, albo są zaniżone do 1.19V lub 0.6V?.
Może to właśnie ten chipset jednak poszedł ATI RC410MB, bo w nim jest (POWER Management ).
Z pamięciom, czy bez takie same napięcia.

Pomierzyłam napięcie na Kondensatorze1.8V, (strzałka czerwona na zdjęciu pokazuje na którym)- pewnie stąd idzie zasilanie na slot DDR.

Może ktoś ma jakieś uwagi ?.

A nie jest tam przypadkiem pamięć DDR2?

Tak DDR2 / 256MB / 533MHz.

Czyli inne zasilanie (1.8V) i inaczej rozmieszczone piny
http://download.micron.com/pdf/technotes/ddr2/TN4703.pdf

Hej!

Jezeli dojdziesz to rozwiazania - bardzo prosze daj znac. Mam *identyczny* problem (pisalem o nim w innym watku). W tym momencie musze kilkanascie razy restartowac laptopa bo nie chce odpalac
Dzieki,
pozdrawiam!

KKK wrote:

Czyli inne zasilanie (1.8V) i inaczej rozmieszczone piny
http://download.micron.com/pdf/technotes/ddr2/TN4703.pdf

Jest dokładnie tak jak Pan pisze, zatem mam właściwe napięcie na odpowiednich pinach VDD=1.8V, czyli w porządku.

Jeszcze nie wspomniałem, że po włączeniu laptopa wszystkie diodki na klawiaturze migną zawsze i przygasają, ale delikatnie świecą, naciskając klawisz Fn można zapalać i gasić jedną z diodek na klawiaturze.

-Zastanawiam się czy takie objawy jak pisałem na wstępie nie mogła by spowodować karta muzyczna, gdyż laptop często służył jako odtwarzacz w klubie muzycznym, a z uwagi, że zintegrowana to nie mogę jej odpiąć,(jak wyłączam laptopa i on sam się załącza od razu, to w głośniczkach słychać cichy trzask gasnący, może to istotne, to samo w słuchawkach).

-Pod uwagę biorę też fakt, że mógł BIOS paść, a wiadomo, że bez tego ani rusz.

Czy laptopy podobnie jak PC, w razie jakiegoś błędu sygnalizują to Beep Codem, szkoda, że mój nic nie sygnalizuje. Mam Phoenix BIOS.

Więc tak, postanowiłem odczytać kody post z uwagi na to, że laptop ma jedynie PCMCIE, USB, PS2, i wyście vga.
jedynie mogę wykorzystać złącze PCMCI, załączam opis tego złącza poniżej.

Wyraźnie widać gdzie są linie danych D0-D7 na których powinien pojawić się kod post testu.

Wyprowadziłem te piny z testowanego laptopa i podałem na złącze LPT innego komputera, którego zadaniem jest odczytanie sygnałów wychodzących z testowanego laptopa, i wyświetlenie tych wartości w systemie heksadecymalnym.
Napisany program w C++ odczytuje w wartości na porcie LPT tryb (bidirectional) i wyświetla je na monitorze.

Uzyskałem w ten sposób wartości :
Po włączeniu laptopa w systemie heksadecymalnym "00", czyli w binarnym "00000000", to znaczy, że pojawiło się na linach danych D0-D7 przejście do masy.
Laptop wyłączony to stan "FF", w binarnym "11111111", obwód linii danych otwarty.

Mój tester sprawdzę jeszcze na innym komputerze, ale raczej wszystko dobrze zrobiłem, program na pewno dobrze dekoduje informacje przychodzące do portu LPT.

Skoro taki komunikat to może bios trzeba przeprogramować ?.

I jeszcze mnie zastanawia skoro pasta termoprzewodząca przewodzi prąd, a u mnie na tym chipsecie trochę się rozlała może to spowodowało zwarcie. Na chipsecie jest parę malutkich oporników, albo kondensatorków zdjęcie chipsetu już wcześniej załączyłem i widać zasięg rozlania tej pasty na pewno doszła do jednego opornika z jednej strony, więc raczej nic złego nie zrobiła.

Proszę o jakąś fachową radę jeśli się znasz.

Niestety to nie zadziała.
Linie danych ma każda magistrala (AGP, PCI, DDR itd.) ale za każdym razem są to inne dane.
Swoją drogą cena karty diagnostycznej nie rzuca na kolana.

Quote:

pasta termoprzewodząca przewodzi prąd

Nie każda, w tym wypadku raczej bym się tym nie przejmował.

Tak, ale Ja nie biorę pierwszych z brzegu linii danych tylko konkretnie piszę które, więc skąd Pan wie, że BIOS kod post testu nie wysyła na te linie danych PCMCI ?.
Jeżeli jest tak jak Pan pisze, to proszę o jakiś konkretny argument, a nie bagatelizowanie sprawy i pisanie

KKK wrote:

Swoją drogą cena karty diagnostycznej nie rzuca na kolana.

Jak już to najpierw musiał bym kupić LPT na PCMCI, a potem ową kartę.

Ale jak już bym sobie kupił LPT na PCMCI, to mój dekoder z wykorzystaniem programowania portu LPT na PC na pewno też sobie poradzi z dekodowaniem sygnału i przedstawienie go w zapisie heksadecymalnym.

What is POST? What are POST codes?

POST is an acronym for Power On Self Test. It is the traditional name for the routines that the BIOS uses to test and initialize the devices on your system when the PC is powered on. Its meaning has grown to include anything the BIOS does before an operating system is started.

Each of the POST routines is assigned a POST code, a unique number which is sent to I/O port 080h before the routine is executed. If the computer hangs during POST, a computer technician can locate the problem by finding the last value written to IO port 080h.

Kod nie jest wysyłany na linie a pod adres I/O oraz (nie zawsze) na port LPT.
Karta diagnostyczna potrafi takie kody przechwycić (na LPT wystarczy wyświetlić - port LPT to też tylko rejestr w przestrzeni I/O) a karty POST na PCMCIA nie spotkałem.

Quote:

Ale jak już bym sobie kupił LPT na PCMCI, to mój dekoder z wykorzystaniem programowania portu LPT na PC na pewno też sobie poradzi z dekodowaniem sygnału i przedstawienie go w zapisie heksadecymalnym.

Jeśli taka kombinacja zadziała to tak ale nikt nie potwierdził, że LPT na PCMCIA jest tym samym co "zwykłe LPT".
Może zadziałać ale wcale nie musi.

Z tym się zgodzę, że pod adres I/O. Zatem jeszcze muszę się nad tym zastanowić i przerobić mój układ, żeby działał bezpośrednio na złączu PCMCI i wykorzystać linie adresowe do dekodowania obszaru I/O, zapewne są to linie adresowe A0-A9.

Nie ma testerów na PCMCIA, LPT na PCMCIA także nic nie da(kontrolery PCMCIA ignorują P.O.S.T.). Nie ma zbyt wiele informacji o platformie ati rc410mb. Sprawdź czy jest dostęp do manuala od super i/o(smsc), dokładniej chodzi mi o rozpiskę wyprowadzeń magistrali LPC. Sprawdzając linie frame, reset, clock można dowiedzieć się czy most południowy żyje. Low Pin Count
Jeśli masz slot miniPCI to sprawa jest jeszcze prostsza...

Więc na pewno postaram się wykorzystać Pana informacje.
Czy mam MiniPCI, jest miejsce na to, ale nie wlutowali podstawki ciekawe czy jak sobie wlutuje to będzie działało.
Tymczasem zdjęcia:
Miejsce na MiniPCI - zaznaczyłem na czerwono.; Płyta główna od spodu i z góry.



Więc troszkę to potrwa muszę sobie załatwić złącze MiniPCI i je wlutować, postanowiłem też załatwić POST TESTER na MiniPCI.
Jak to wszystko będę miał, dalej poprowadzę temat.
