Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

Duch__ 12 Mar 2008 03:45 34532 72
  • Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Witam. Parę dni temu wpadła mi w ręce uszkodzona nagrywarka DVD LG GSA-4167B. Pomysł: Laser. Zabrałem się do rozbebeszenia całej głowicy w celu wymontowania diody laserowej.

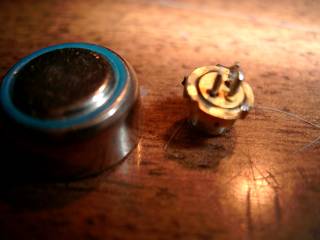

    Bateria ze wskaźnika vs. dioda z DVD-RW.

    Podłączyłem ją pod mój zasilacz który prezentowałem tutaj https://www.elektroda.pl/rtvforum/topic959292-0.html. Ustawiłem prąd na 100mA i dochodząc powoli do 3V zauważyłem akcję laserową - dioda sprawna.

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka


    Driver:

    Przejrzałem kilka topików na elektrodzie aż w końcu trafiłem na stronę naszego elektrodowicza c4r0 http://c4r0.skrzynka.org/_hv/index.php?page=lasers/dvd gdzie opisał on swoje doświadczenia z diodami z nagrywarek DVD-RW. Wykorzystałem zawarty na tej stronie schemat źródła prądowego do zasilania diody laserowej:

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Do wyboru są dwie wersje: na LM7805 oraz na LM317. Zbudowałem "driverek" na płytce uniwersalnej, wykorzystując LM7805, bo akurat taki miałem w szufladzie. Prąd na diodzie ograniczam do 250mA przy pomocy rezystora 20ohm. Większy prąd boje się podać bo nie mam żadnej noty katalogowej diody. R2 i C2 mają charakter zabezpieczający i nie są wymagane ale zalecane.

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Kolimator:

    ver 1.0

    Kolimator z początku wykonałem z kawałka radiatora, w którym był już wywiercony otwór w który dioda wchodziła na lekki wcisk. Dowierciłem tylko 3 otwory na śruby pozycjonujące soczewkę. Soczewkę ze wskaźnika bazarowego dokleiłem przy pomocy kleju na gorąco.

    Zdjęcia kolimatora (ver 1.0):

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Pozycjonowanie było dobre, ale... powstała wersja 2.0

    Tutaj już wykorzystałem całą tulejkę od wskaźnika bazarowego, gdzie regulacja odbywa się przy pomocy nagwintowanej śruby. Ważne tylko było odpowiednie ścięcie tej tulejki, oraz przyklejenie jej do radiatora (identycznego jak w wersji 1.0), aby dioda i kolimator były równolegle względem siebie.

    Pozostałem przy wersji 2.0

    Całość wpakowałem w dosyć sporą obudowę (KM-42N), bo taką niedawno kupiłem do innego urządzenia którego jeszcze nie zacząłem budować. Przynajmniej całość jest stabilna.

    Zasilanie pobieram z zasilacza wtyczkowego 12V 500mA.

    Symbole na obudowę znalazłem na google i lekko je przerobiłem w Corelu. Wydrukowane standardowo na papierze samoprzylepnym i zalaminowane przy pomocy.... taśmy klejącej :D

    Przy pomocy kolimatora ogniskową mogę ustawić od 1cm do nieskończoności.

    Zasięg lasera oceniam na min. 1.5km (dalej nie mogłem sprawdzić, bo nie było żadnego dalszego obiektu do naświetlenia). Moc lasera oceniam na około 200mW (przelicznik 0.7 do 1.3 razy prąd diody).

    Różnice w mocy: Laser z DVD-RW vs. Wskaźnik bazarowy


    Wiązka (zdjęcie robione na 8s czasie naświetlania bo przy mniejszym bazarowego nie było widać):

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Punkty na ścianie z odległości 4 metrów (zdjęcie z 1s czasem naświetlania)

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Kilka fotek całości:

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Filmik z pracy (w czasie rzeczywistym) - przy odpowiednim skupieniu wiązki laser przepala połowę dyskietki oraz zapala zapałki.

    W tle filmu "Shaun Baker - Power"



    Wiązka lasera jest widoczna od kurzu, ale przy lekkim zadymieniu efekt jest o wiele lepszy.

    Nagrywarka DVD LG GSA-4167B - ciekawa przeróbka

    Koszty:

    W zasadzie to cały koszt to obudowa - 5zł, resztę elementów miałem:D

    Zapraszam do komentowania.
