Wzmaczniacz słuchawkowy klasy A.

miwi69 09 Apr 2008 17:03 1893 5
  • #1
    miwi69
    Level 10  
    Witam przymierzam się do zbudowania pokazanego poniżej wzmacniacza. Prawdę mówiąc to moja pierwsza tego typu zabawa, a że chciał bym dokładnie zrozumieć działanie układu i dopasować go do swoich potrzeb, pewnie pojawi się tu sporo pytań :)

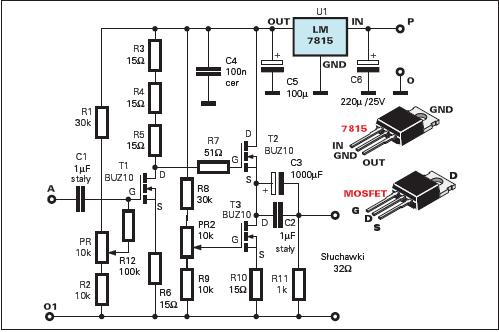

    Schemat układu:

    Wzmaczniacz słuchawkowy klasy A.


    W moim przypadku wykorzystam tranzystorki irf530 choć to akurat niewiele zmienia. Oryginalny układ zaprojektowany jest jednak dla słuchawek o impedancji 32Ω, ja natomiast korzystam ze słuchawek 600Ω i tylko takie będą do niego podpinane. Myślę że zmienia to trochę koncepcje układu, nie wiem jednak czy podążam dobrym torem. W takim przypadku mniej liczy sie wydajność prądowa, więc można zmniejszyć troszkę prądy spoczynkowe tranzystorów, podnieść jednocześnie napięcie zasilające i zwiększyć wzmocnienie napięciowe. Czy moja koncepcja jest słuszna ? :)


    Jaki jest cel rezystora R11 ?
    Kamery 3D Time of Flight - zastosowania w przemyśle. Darmowe szkolenie 16.12.2021r. g. 10.00 Zarejestruj się
  • #2
    fuutro
    Level 43  
    Wzmocnienie wyznacza stosunek 1+(R3+R4+R5)/R6, a R11 rozładowuje kondensatory wyjściowe. Prąd spoczynkowy ponoć krytyczny nie jest ale podnoszą zasilanie prąd też wzrośnie.
  • #3
    jony
    Electronics specialist
    Wzór na ku jest poprawny tylko ta jedynka jest zbędna
    Ku=(R3+R4+R5)/R6=3[V/V]
    W praktyce wzmocnienie całości wynosi ok 2.7V/V (wiadomo T2 wzmocnienie mniejsze od jedności)
  • #4
    miwi69
    Level 10  
    Oryginalnie projekt dopasowany został dla słuchawek 32Ω czy jeśli w moim przypadku przez obciążenie będzie płyną prąd prawie 20 razy mniejszy, oznacza to że mogę zmniejszyć w podobnym stopniu prądy spoczynkowe tranzystorów ?

    Jakiej maksymalnej amplitudy sygnału spodziewać się na wyjściu k. muzycznej ?
  • #5
    fuutro
    Level 43  
    Około 0,7Vsk. Prąd spoczynkowy może można zmniejszyć ale w mniejszym stopniu
  • #6
    miwi69
    Level 10  
    Jaki jest cel takiego połączenia kondensatorów na wyjściu ? Dlaczego np. zamiast jednego 68µ wstawione są równolegle 1µ i 1000µ ?
    W obu przypadkach pasmo przenoszenia jest w zupełności wystarczające.
