Źródło prądowe LM317-rezystor sterujący grzeje się mocno

luks 09 Kwi 2008 19:40 8779 5
  • #1 09 Kwi 2008 19:40
    luks
    Poziom 16  

    Zrobiłem żródło prądowe na LM317 (1.5A), tak aby dawało ok 700mA dla dwóch szeregowo połaczonych LED mocy CREE. Dałem rezystor 1,5om/0.5W. Zmierzyłem prąd i jest 640mA i rezystor grzeje się bardzo mocno. Czy to normalne ?
    Drugie pytanie: jeśli podłaczam pod taki zasilacz prądowy tylko jedną diodę to mam 780mA (ze wzoru przy LM317 wychodziłoby: 1.25/1.5=833mA) natomiast przy dwóch szeregowo połaczonych jest tylko 640mA. Zasilanie układu 12V. Z czego może to wynikać ?

    Źródło prądowe LM317-rezystor sterujący grzeje się mocno

    0 5
  • Mitronik
  • #2 09 Kwi 2008 19:45
    michal.rogaczewski
    Poziom 28  

    1. rezystor powinien mieć z 5W
    2. pobierają tylko 640 bo po pierwsze stabilizator nie wyrabia a po drugie ogranicza je takze ten rezystor

    0
  • Mitronik
  • #3 09 Kwi 2008 19:53
    joozwa
    Poziom 31  

    W rezystorze wydziela się 1,50Ohm*0,64A*0,64A=0,61W
    Czy to dziwne, że 0,5 watowy rezystor się grzeje?
    Rozbieżności w prądach spowodowane są:
    - tolerancją napięcia odniesienia w LM317
    - tolerancją oporności rezystorów
    - niską zdolnością regulacyjną układu (2 diody "pożerają" za dużo napięcia)
    Zresztą z rysunku, który wstawiłeś wynika, że układ nie nadaje się do prądów większych, niż 100mA...
    Pzdr.

    0
  • #4 09 Kwi 2008 20:07
    michal.rogaczewski
    Poziom 28  

    joozwa napisał:
    Zresztą z rysunku, który wstawiłeś wynika, że układ nie nadaje się do prądów większych, niż 100mA...
    Pzdr.


    Uprzedzam pytanie, nie powinno się ciągnąć więcej niż 100mA ze względy na tego potka który jest szeregowo wstawiony w zasilanie

    p.s. Joozwa 2 diody biorą za dużo napięcia ?? miałeś na myśli prąd chyba :P

    0
  • #5 09 Kwi 2008 20:40
    joozwa
    Poziom 31  

    Przede wszystkim przy takich prądach należy stabilizatorowi zapewnić odpowiednie chłodzenie, bo kiedy zbytnio się nagrzeje, zacznie sam ograniczać moc strat, a co za tym idzie - prąd.
    Co do diod, to autor napisał, że łączył szeregowo, więc ich napięcia przewodzenia sumują się i w układzie może zabraknąć tych 1,25V, które LM317 mógłby wymuszać na rezystorze...

    0
  • #6 09 Kwi 2008 21:16
    luks
    Poziom 16  

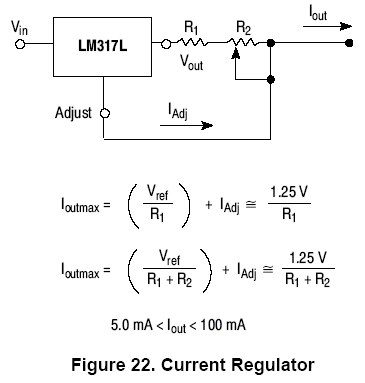

    Moja pomyłka bo przykładowy schemat pochodzi z wersji L (100mA) a ja mam taką na 1.5A (obudowa TO-220) i teoretycznie tyle powinien stabilizator dawać. Ma solidny radiator (aluminium 1mm o pow ok 50cm2) więc nie powinno być z tym problemu.
    Ale może faktycznie trzeba mi coś na 3A.

    0
