Radmor 5412 - co to za tranzystor ?

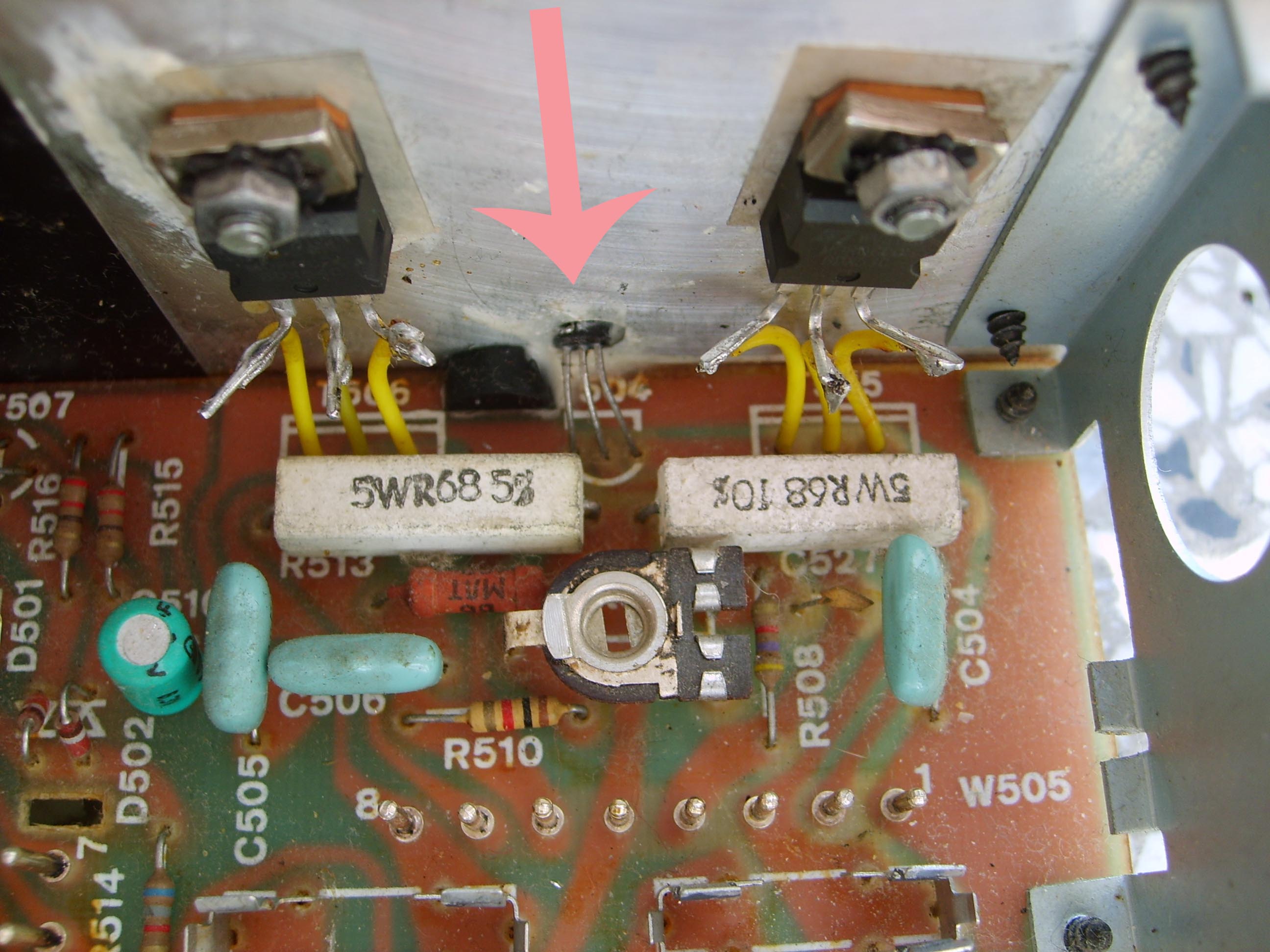

Moduł B5 D1842 od Radmora 5412.
Mam pytanie czy wie ktoś jakie oznaczenia ma tranzystor T504 ? Bardzo proszę o pomoc w tej sprawie.

Zobacz tu...
https://www.elektroda.pl/rtvforum/viewtopic.php?p=595022#595022

Zassałem ten schemat, ale nie bardzo mogę sie w nim połapać.

Według mojego schematu T504 to BC238.

I już lepsze odpowiedzi Mam rozumieć, że to samo sie tyczy drugiej strony chyba T501 (??) Nie jestem pewien bo nie mam oznaczenia na płytce.

Tak w drugim kanale jest taki sam. Zamiast niego może być BC547, BC337, BC237.

Z doświadczenia nie stosuję bc337 jako tranzystora prądu spoczynkowego bo miałem kilkakrotnie problemy z ustawieniem i późniejszą stabilizacją tego prądu . to samo dotyczy stosowania bd139 zamiast bd135 jako tranzystora prądu spoczynkowego . pozostałe zamienniki są dobre

marian1981.02 wrote:

Tak w drugim kanale jest taki sam. Zamiast niego może być BC547, BC337, BC237.

Odnośnie BC547... tam gdzie będę zamawiał części są tylko BC547B i BC547C. Czym one sie różnią ?
Właśnie. Już troche wiem jak korzystać z tego schematu i coś u mnie sie nie zgadza. Bo ja np. zamiast BC237B (patrząc na schemat) mam 237A. To samo sie tyczy wszystkich innych tranzystorków na tej płytce. Gdzie popatarze tam 237A.

h jaworski wrote:

Z doświadczenia nie stosuję bc337 jako tranzystora prądu spoczynkowego bo miałem kilkakrotnie problemy z ustawieniem i późniejszą stabilizacją tego prądu . to samo dotyczy stosowania bd139 zamiast bd135 jako tranzystora prądu spoczynkowego . pozostałe zamienniki są dobre

Gdzie znajduje się ten bd135 ? Chciałbym sprawdzić czy przypadkiem ktoś tak nie przerobił.

tomason2 wrote:

BC547B i BC547C. Czym one sie różnią ?

To jest współczynnik wzmocnienia tranzystora, tak zwana "beta". Zamiast "A" można śmiało wstawić "B" i "C".

Quote:

Gdzie znajduje się ten bd135 ? Chciałbym sprawdzić czy przypadkiem ktoś tak nie przerobił.

Kolega dał tylko przykład. U Ciebie nie ma takiego.

marian1981.02 wrote:

tomason2 wrote:

BC547B i BC547C. Czym one sie różnią ?

To jest współczynnik wzmocnienia tranzystora, tak zwana "beta". Zamiast "A" można śmiało wstawić "B" i "C".

A czy "B" i "C" mają lepsze wzmocnienie niż te "A" i czy jest sens wymiany tych A na B lub C ?

B i C mają większy współczynnik ale wymiana na nie raczej nie ma sensu.

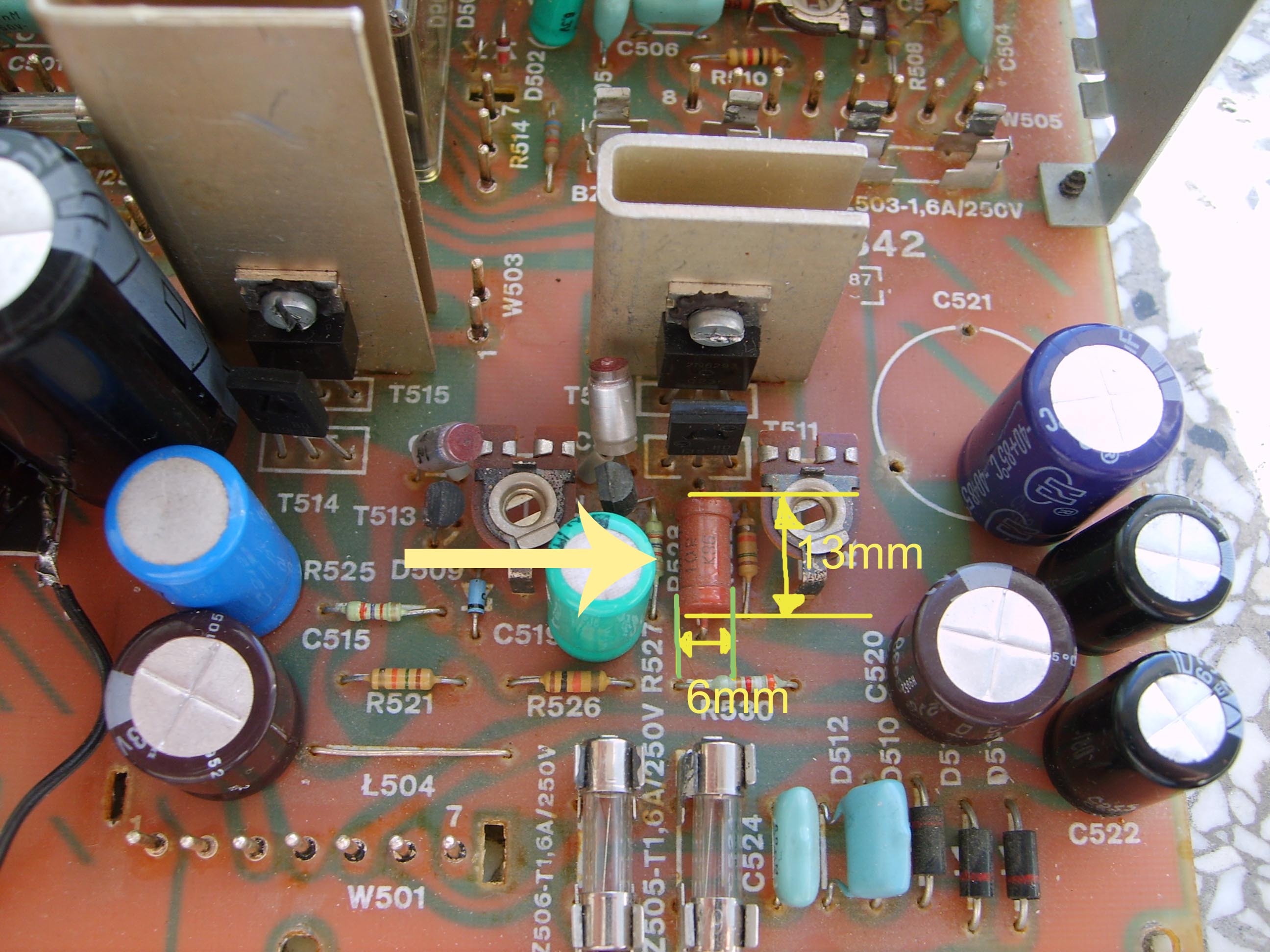

Ok dzięki. Jeszcze jedno pytanie. Zaznaczony na zdjęciu rezystor jest 10ohm. Po zmierzeniu ma 11,3ohm. Czy należy go wymienić ? jeśli tak to jakiej on jest mocy ? Wymiary tego rezystora są na zdjęciu.

Nie wymieniaj.

Dziękuje za odpowiedz.

To kiedy rezystor jest do wymiany ? Mógłby mi ktoś napisać ? Znalazłem kolejny rezystor który ma odchyłkę wartości od podanej na schemacie. Dokładnie chodzi mi o R501 na płytce B5 rezystor powinien byc 4,7kom, a po zmierzeniu jest 3,38kom. Wymieniać ?

Może komuś sie wydawać, że nudzę nie potrzebnie, ale taki już jestem. Trochę kasy na części teraz mi pójdzie wiec chce wszystko dopiąć na ostatni guzik i nie chce, żeby mi sie coś popaliło. Odrazu interesuje mnie jeszcze jak ustawić prąd spoczynkowy. Dokładnie jak go sprawdzić i skorygować. No i oczywiście ile powinien wynosić.

Pozdrawiam serdecznie wszystkich zainteresowanych tematem.
tomason2

Jeżeli mierzysz rezystory to przynajmnej jedna noga w powietrzu wtedy będziesz miał dokładny pomiar.

To jak to jest, ze nie które mają opór minimalnie mniejszy lub większy a nie które były identyczne jak na schemacie ? Ten akurat miał największą odchyłkę.

Jest coś takiego jak tolerancja, zazwyczaj oznaczona na rezystorach jako ostatni pasek, lub w starszych sprzętach było napisane co i jak, poczytaj o rezystorach to będziesz wiedział.
np: http://serwis-tv.com/opornik.html

Zgoda, czyli rezystor o którym mowie ma kolory:
żółty - fioletowy - czerwony --- złoty z tego wynika, że jest to 4,7Kohm z tolerancja +/- 5%.
Więc i tak sie nie mieści w tolerancji.
4,465 -- 4,7 -- 4,935

To do wymiany.

Rezystory wymieniamy także, jeśli są ukruszone, pęknięte, przegrzane.
Grupy A, B, C czasem różnią się też maksymalnymi napięciami pracy. Poszukaj sobie na www.elenota.pl not katalogowych ( wpisz symbol elementu ) i porównaj

Żeby nie zakładać nowego tematu. Chodzi mi dokładnie o kondensator. W przepisie Petermana na płytce B6 trzeba zastąpić kondensator 47uF\16V na 100uF/16V. Mój problem polega na tym, że kopiłem taki kondensator, tylko, że jest to 100uF/16V-SMD. Czy różni sie o tylko wielkością i wyglądem ? Czy w ogóle jest to inny kondensator i muszę szukać normalnej "beczki"?

To jest to samo, wstawiaj ten co masz.... Co do pomiarów rezystorów, mierzysz TYLKO I WYŁĄCZNIE odłączone przynajmniej z jednej strony od układu. Inaczej wskazania nic nie mówią bo mierzysz także oporność pozostałych części układu!
