Bargraf na 100 diodach

mi_ma 15 Kwi 2008 07:35 7209 12
REKLAMA
  • Bargraf na 100 diodach

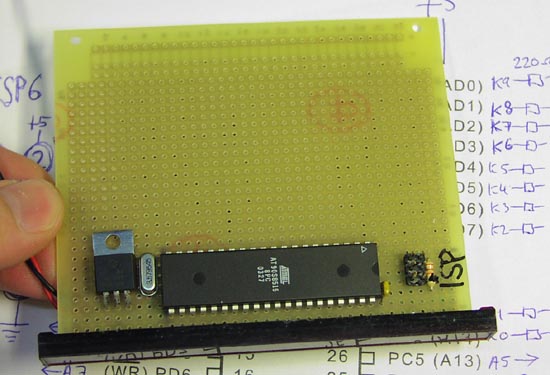

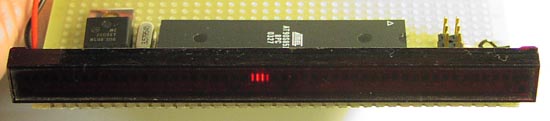

    Oto dosyć prosty projekt, którym mogą pobawić się początkujący elektronicy. To bargraf zbudowany ze 100 diod. Jako bargraf wykorzystano gotowy element HDSP8820, który ma wbudowane 100 diod + 1 dioda na sygnalizację przeciążenia. Diody są multipleksowane i obsługiwane w strukturze 10x10 diod. Dzięki temu wystarczy jeden mikrokontroler AVR z pinami do kumnikacji (i/o) jednym dodatkowym na diodę sygnalizacyjną. Opis podłączenia i program dostępne są na stronie źródłowej. Program pisany był na szybko i jest dosyć chaotyczny, ale działa.

    Bargraf na 100 diodach
    Bargraf na 100 diodachBargraf na 100 diodach

    Źródło http://www.webx.dk/robot-crawler/bargraph.htm

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • REKLAMA
  • #2 5032231
    dexter1
    Poziom 14  
    HDSP8820 Skąd to wziąć?
  • #3 5032303
    Vampir8
    Poziom 16  
    Bar - słupek, graf - graficzny czyli graficzny słupek. Na filmiku wygląda to jak z filmu "Knight Rider"
  • #4 5032367
    zylak86
    Poziom 13  
    czasami bargrafy wykorzystuje sie jako dodatkową wizualizacje wartości w lepszych miernikach
  • REKLAMA
  • #5 5032724
    Fsoliebhaber
    Poziom 17  
    puszak napisał:
    napisal bys co to jest ten caly baragaf i do czego sluzy, bo szukac to sie nie bardzo chce


    Ale bezsensowny post wyklepać Ci się chciało?
  • #6 5032887
    Żychw@
    Poziom 16  
    tylko po co taka duza plytka na to?
  • REKLAMA
  • #7 5033187
    mariuz
    Poziom 31  
    Widział ktoś takiego lub podobnego bargrafa na polskim rynku? Bo te Kingbrighty z TME niezbyt mi pasują do tego, co chciałbym zrobić (ten ze zdjęcia ma mniejsze diody niż typowe bargrafy kingbrighta)
  • REKLAMA
  • #8 5033883
    mazerlok
    Poziom 14  
    Cytat:
    HDSP8820 Skąd to wziąć?

    to jest pytanie od którego należało zacząć ten post...
  • #9 5034160
    michau86
    Poziom 11  
    szkoda czasu i nerwów na tego HDSP8820
  • #10 5034472
    dir3ctor
    Poziom 27  
    mi_ma: popraw, "z 20 portami i/o" bo 20 pinow to ciut za malo ;-)

    Co do HDSP to zawsze mozna kupic 10 modulikow po 10 diod. Mysle ze u nas latwiej takie dostac.
  • #11 5035265
    JmL(TM)
    Poziom 24  
    Ja tez chce takie "AVR'y z 20 portami!" ;)
  • #12 5035533
    mariuz
    Poziom 31  
    Dir3ctor: a niech będą i po 10 diod "moduliki". Ale znajdź mi moduliki o wymiarach segmentu 1,2x0,2mm

    Ja się z takimi nie spotkałem :(
  • #13 5035890
    dir3ctor
    Poziom 27  
    JmL: czepiasz sie :P ale masz racje, ja tez sie czepilem hehe ;-) Oczywiscie mialo byc "20 pinami i/o".

    schnelltot: takich malych to sie raczej u nas nie dostanie, chyba ze ktos jakis wylut znajdzie. Wspomnialem o modulach 10xLED bo gdyby ktos chcial taka zabawke poskladac to zaoszczedzi mu to dlubaniny z ledami luzem. A juz dla naprawde upartych to zostaje ledy smd, lupa i reczne skladanie :D
