Prenumerowalem ta gazete od numeru 12/92 do 12/99 (jesli mnie pamiec nie myli), wiec moge Ci podac wykaz elementow do tych plytek, oraz bledy. Z tego co pamietam to ten stereofoniczny stół mikserski mial troche wiecej modułów. Czy ktos z Was wie dlaczego PE dokonał żywota ?
To jest jak juz wczesniej wspomnialem stereofoniczny stól mixerski, umowmy sie ze w poniedzialek zrobie skany, i wrzuce tu na elektrode tj. pelne opisy, schematy wykazy czesci. Reczne przepisywanie mija sie z celem, blad przy przepisywaniu moze skonczyc sie tym, ze urzadzenie nie ruszy, albo pojdzie dym

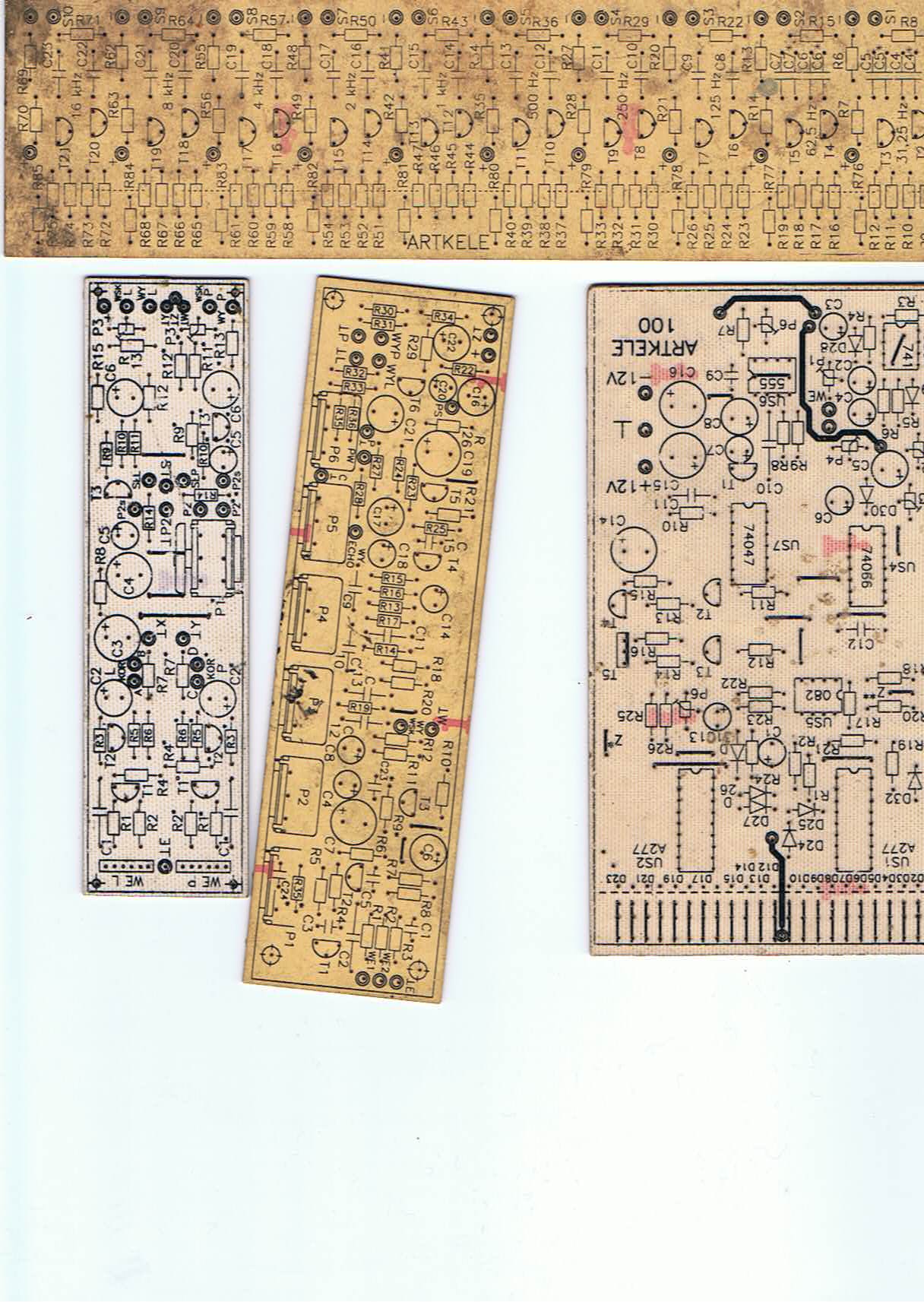

Tak jak obiecywalem, wrzucam skany calego artykułu. Pierwotnie autor planowal modul "ECHO", ale pozniej zrezygnowal - nie wiedziec dlaczego. Pisze o tym module zebys nie szukal. Modułów nr 113 wg. schematu powinno byc 12 sztuk, modulow 169 - 13 sztuk. Skany plytek nie sa w skali 1:1, wiec czeka cie pomniejszanie. Ja bym sie nie podjął budowy tego urzadzenia...
Załączniki:
Stereofoniczny stół mikserski.rar(9.66 MB)
Musisz być zalogowany, aby pobrać ten załącznik.
Z jakiego powodu?? buduje wzmacniacz wraz z mikserem. planuje wykorzystać tylko mikser i wskaźnik wysterowania, a poprosiłem o całą dokumentacje z ciekawości jak wygląda cały układ
