Jak narysować wykres wskazowy dla układu mieszanego RC?

Mam takie zadanie.
Mam dane, zadanie policzone, ale nie mam pojęcia jak zrobić wykres wskazowy?
Czy ktoś wie jak go narysować? Wykres wskazowy układu mieszanego RC
z góry dziękuje za pomoc

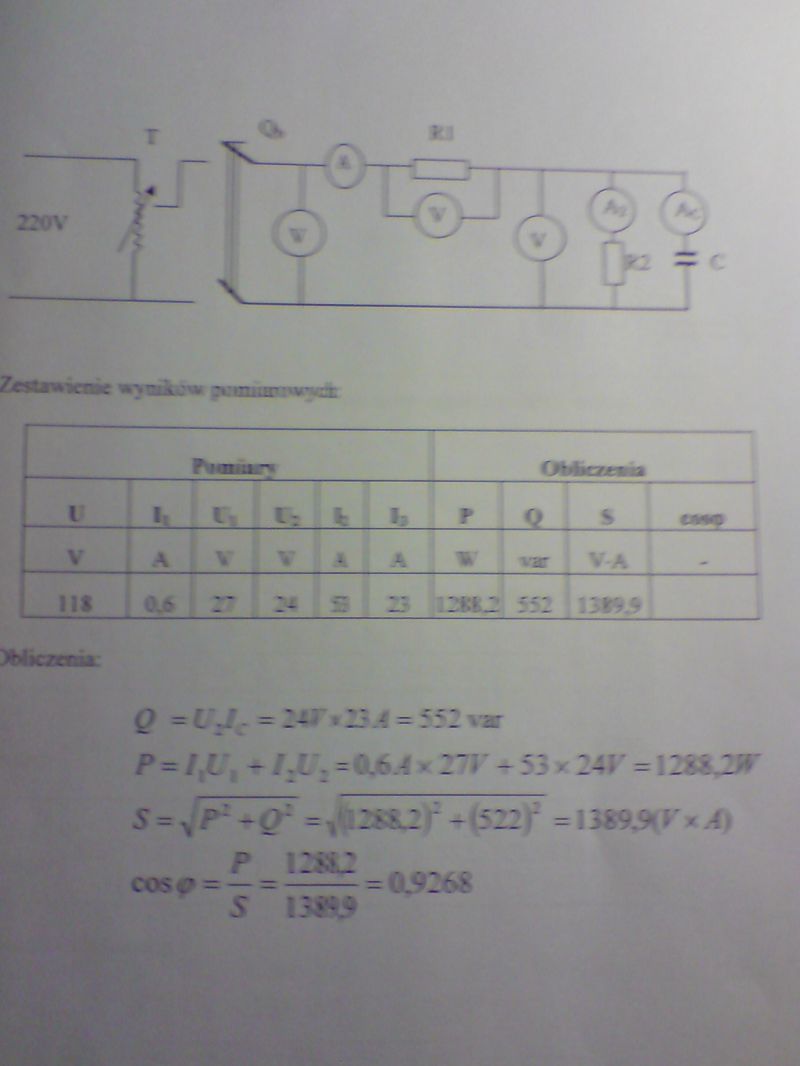

https://obrazki.elektroda.pl/4_1237225609.jpg

ElSumero napisał:

Mam takie zadanie.
Mam dane, zadanie policzone, ale nie mam pojęcia jak zrobić wykres wskazowy?
Czy ktoś wie jak go narysować? Wykres wskazowy układu mieszanego RC
z góry dziękuje za pomoc

Fotka praktycznie nieczytelna, a wartości podane w tabeli w szczególności.
Trzy woltomierze identycznie opisane na schemacie, więc nie wiadomo który co mierzy - zapis w tabeli.
Poza tym, to we wzorach są jakieś napięcie Uindeks, które nie wiadomo do czego "doczepić".

hmm ok to tam pójde na przypał
a jak nie pójdzie to jutro dam wiecej info bo sam mało wiem
