LCD 2x16 - 18 pinów. Dokumentacja? Co z tymi 2 pinami?

detreg 23 Kwi 2009 16:49 2115 2
REKLAMA
  • #1 6448325
    detreg
    Poziom 11  

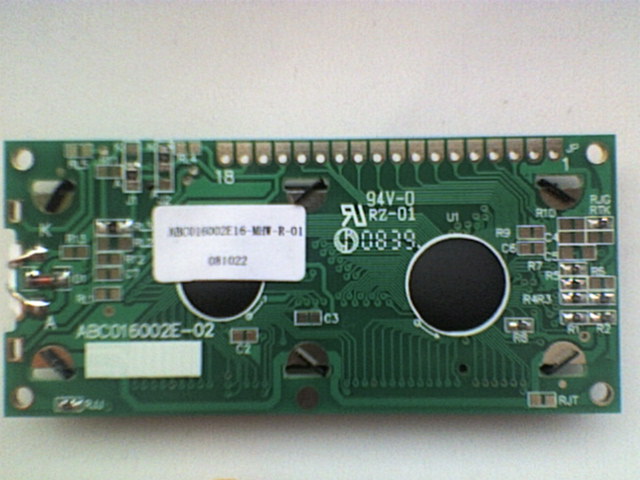

    Hej kupiłem ostatnio na allegro wyświetlacz LCD 2x16 (ABC016002E16-MHW-R-01), niby wszystko ok tylko szukając dokumentacji do niego wszędzie ma on 16 pinów a ja mam 18 pinów.
    LCD 2x16 - 18 pinów. Dokumentacja? Co z tymi 2 pinami?

    miał ktoś podobny przypadek albo ma ktoś dokumentacje pdf.

    z góry dzięki za pomoc.
  • REKLAMA
  • Pomocny post
    #2 6448387
    mirekk36
    Poziom 42  
    Witam,

    a po co ci PDF, przecież widać, że

    1. to GND
    2. to prawdopodobnie VCC

    a dalej już praktycznie wg standardu, czyli:

    Contrast, RS, RW, E, D0 .... D7

    ostatnie piny to tylko jakieś kombinacje związane z podłączeniem podświetlenia wyświetlacza - ale to już przecież możesz zwykłym miernikiem sobie "przedmuchać"
  • #3 6448770
    detreg
    Poziom 11  
    tak zrobilem ostatnie 2 piny nie uzywane, opis na płytce błedny, A=K, czyli standatr na 16 pinie katoda
