Jak poprawnie narysować graf przejść automatu Moore'a z wejściami x1x2?

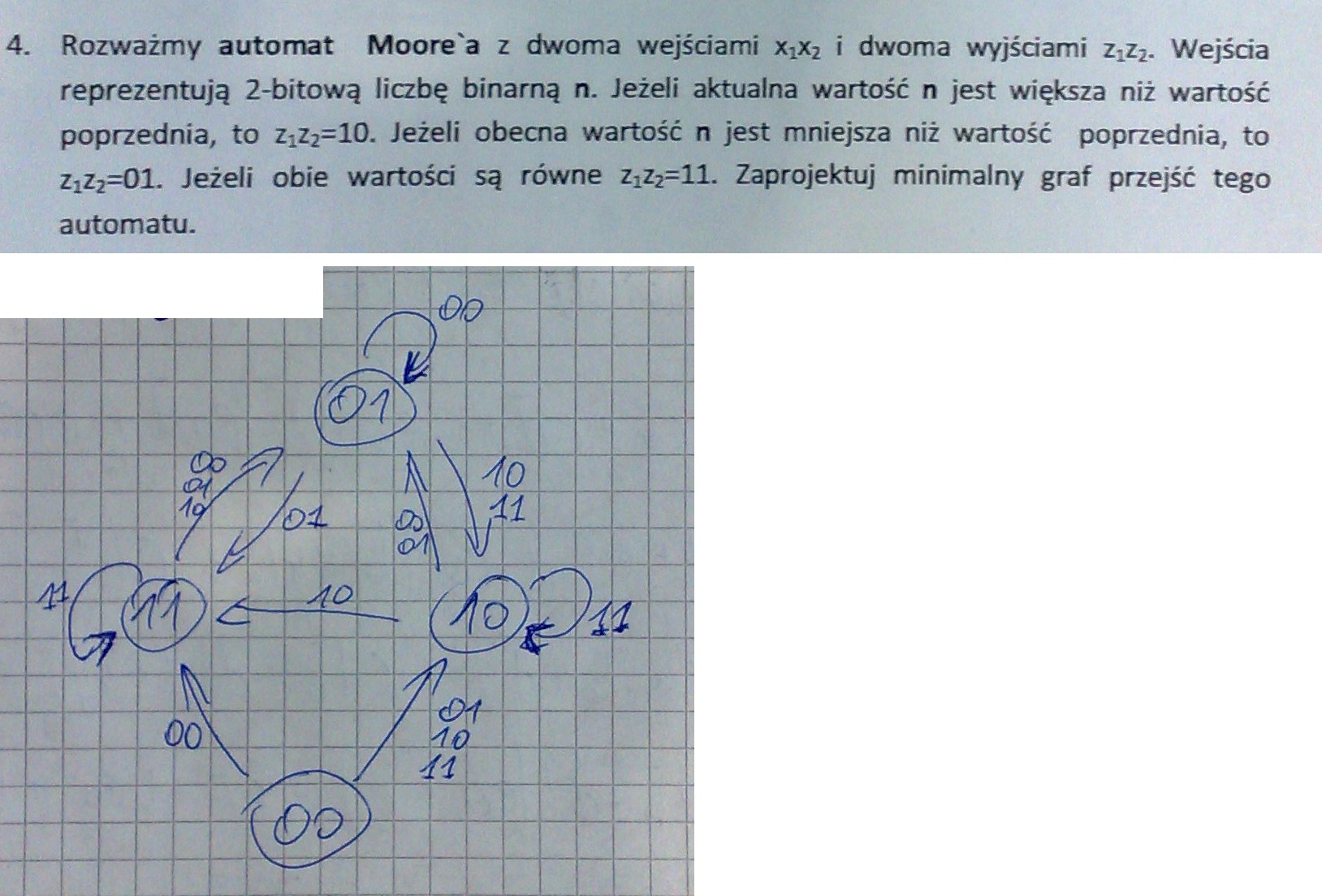

Na obrazku rozwiązanie grafu oraz przedstawienie zadania automatu Moore`a z dwoma wejściami x1x2 oraz dwoma wyjściami z1z2 reprezentującymi 2-bitową liczbę binarną.
Rozwiązanie zostało uznane za błędne.
Proszę o podpowiedź jak powinie wyglądać prawidłowy graf?



Pozdrawiam.
