Gdzie podłączyć kable z przedniej obudow płyty.gł 645 Combo_MSI_MS6737ver10

Dzień dobry
Proszę o pomoc

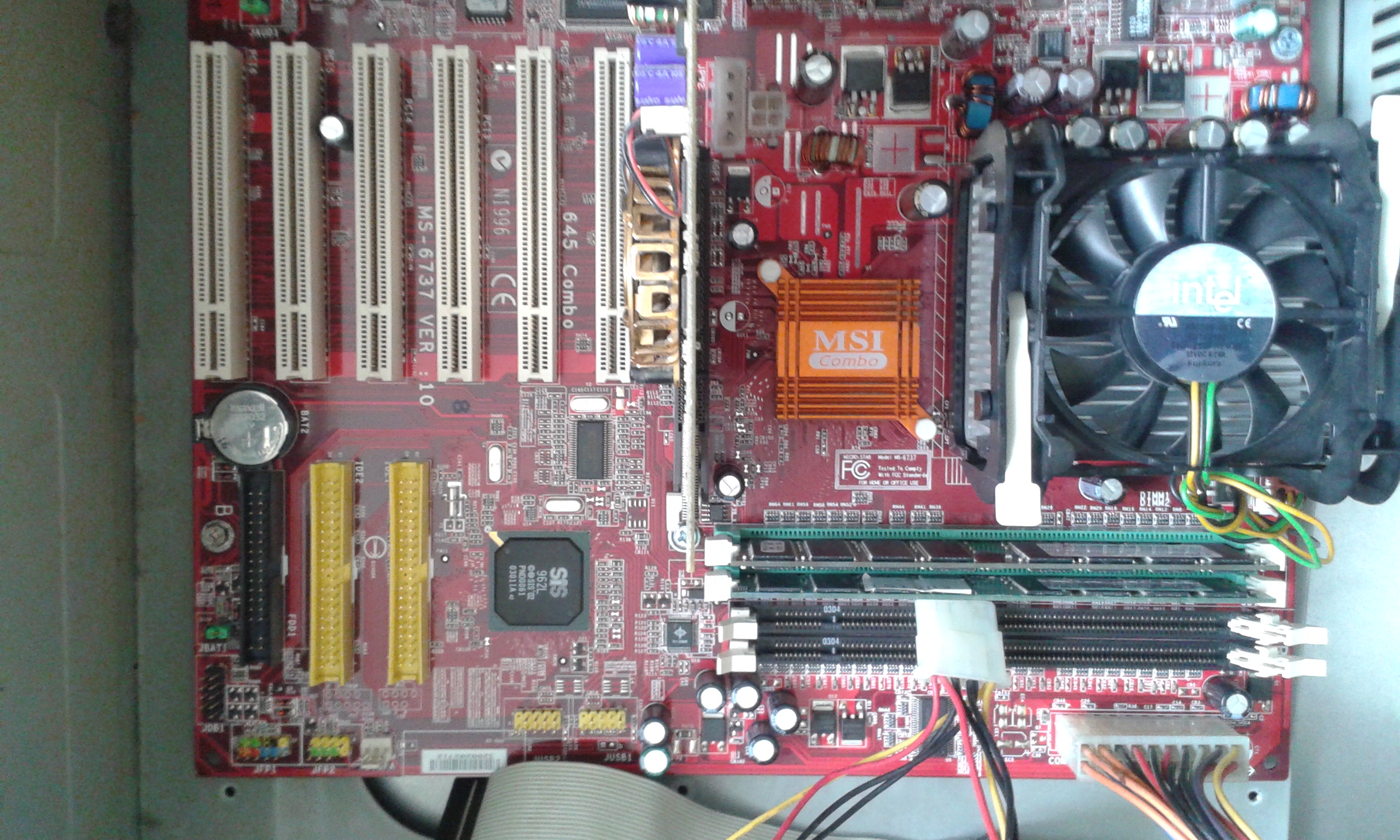

Jak podłączyć kable do płyty głównej 645 Combo / MSI MS-6737 ver.10
https://www.msi.com/Motherboard/645_Combo.html#hero-overview

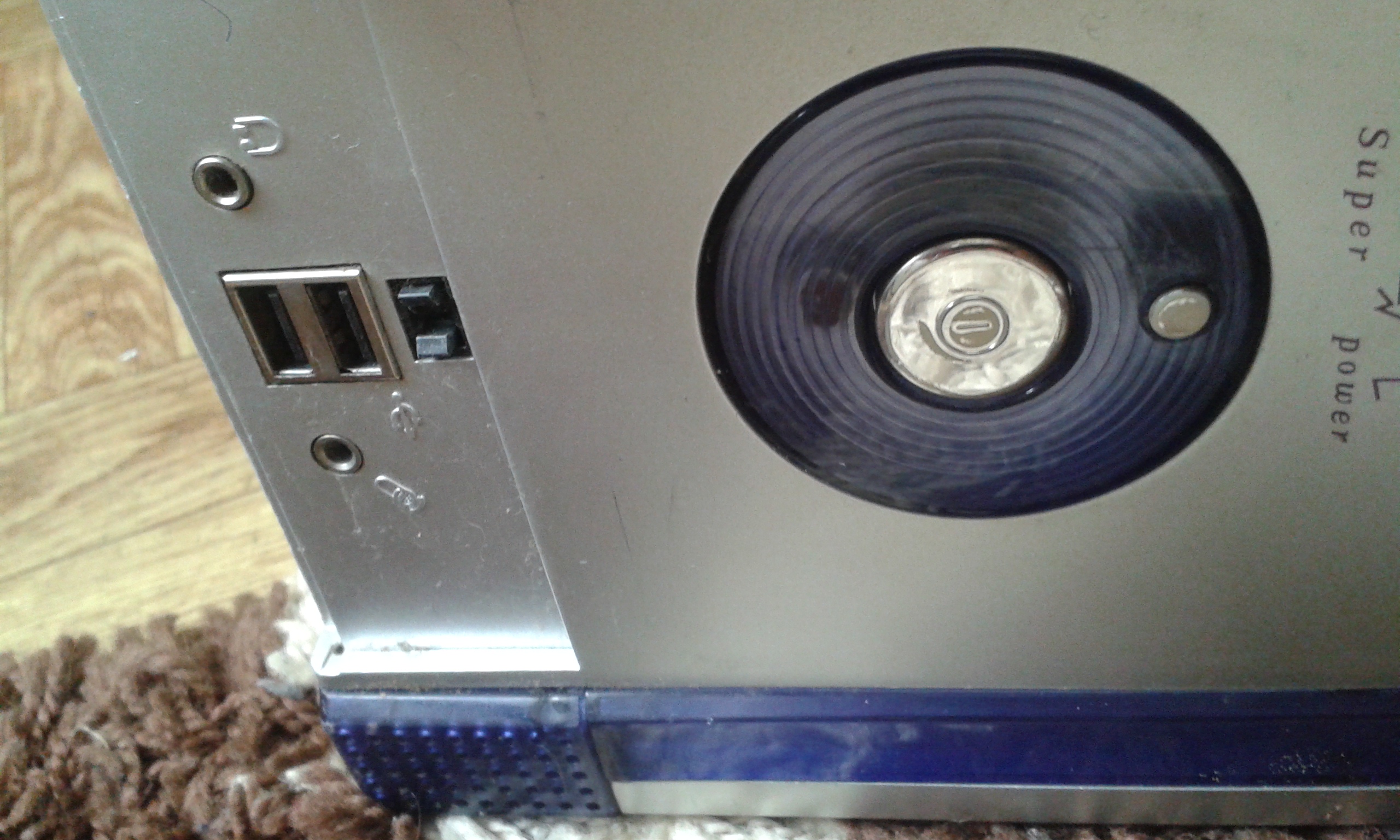

inaczej w które wejście pin umieścić oznaczenia kabli z przedniego panela obudowy komputera, gdzie jest diody, 2x USB, przycisk zasilania oraz reset:

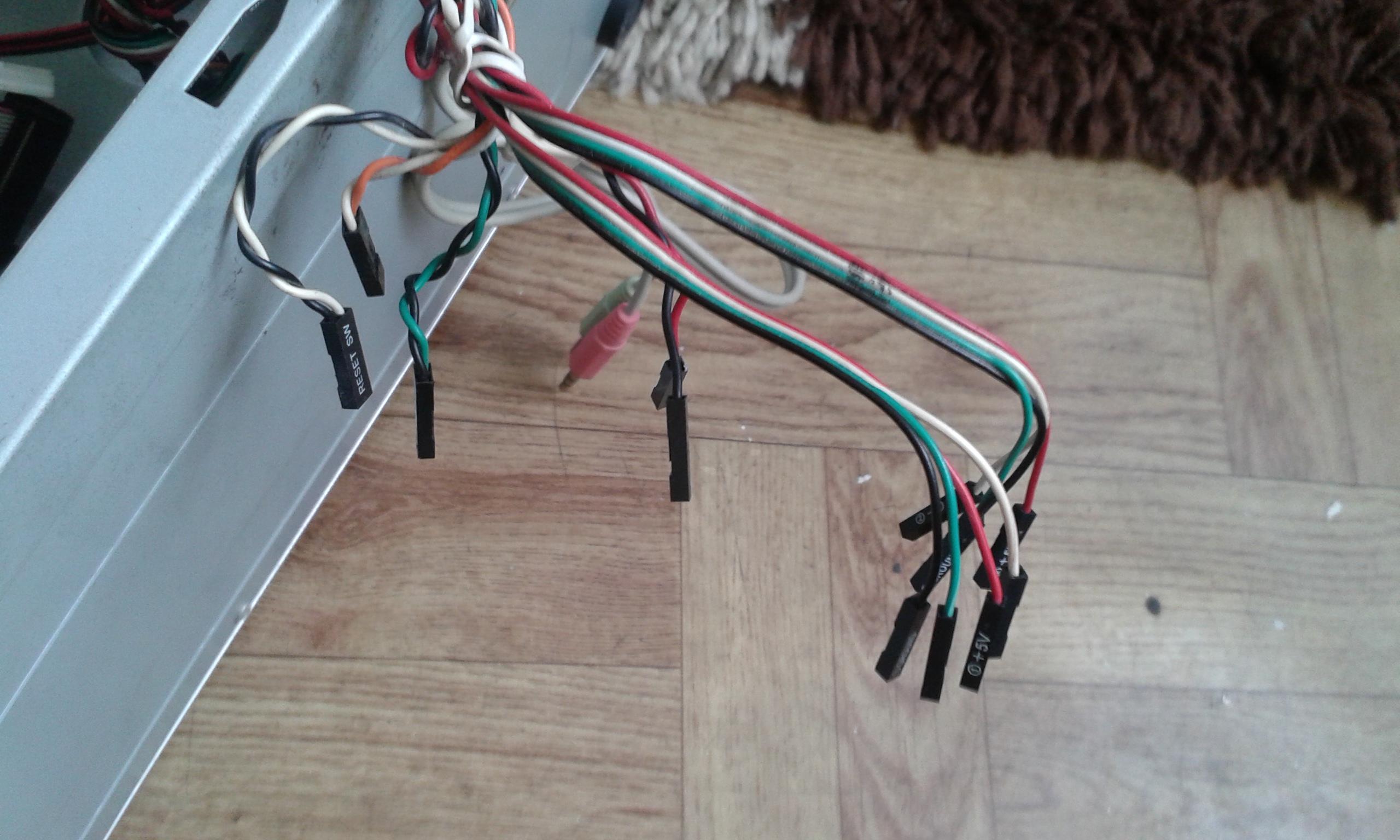

1- RESET SW ==> kolor : czarny i biały
2- HDD LED ==> kolor : pomarańczowy i biały
3-M/S SW ==> kolor : zielony i czarny

1a- -D ==> kolor : biały
2a- +D ==> kolor : zielony
3a- GROUND ==> kolor : czarny
4a- +5 ==> kolor : czerwony

1b- -D ==> kolor : biały
2b- +D ==> kolor : zielony
3b- GROUND ==> kolor : czarny
4b- +5 ==> kolor : czerwony

1c- KABEL CZERWONY
2c- KABEL CZARNY

dziękuje za odpowiedz

Dziękuje za odpowiedź
Ale chodzi o kolory kabli, żeby nie zrobić zwarcia.
W który pin podłączyć kable jakimi kolorami.

co oznacza
3-M/S SW ==> kolor : zielony i czarny

wiem, że to jest kable od USB
1a- -D ==> kolor : biały
2a- +D ==> kolor : zielony
3a- GROUND ==> kolor : czarny
4a- +5 ==> kolor : czerwony

gdzie podłączyć
kolor kabla czerwony bez oznaczenia
kolor kabla czarny bez oznaczenia

oznaczenia w instrukcji pisze
1-2
3-4
5-6
7-8
9-10

tak są ustawione piny

Kolory kabli? W przypadku przycisku (power, reset, sleep) nie ma to znaczenia. W przypadku diod LED - co najwyżej nie będzie świecić i wtedy należy zamienić miejscami (odwrócić wtyczkę o 180 stopni).

Dziękuje za odpowiedz

Czyli tak mam podłączyć


Na sucho będzie tak

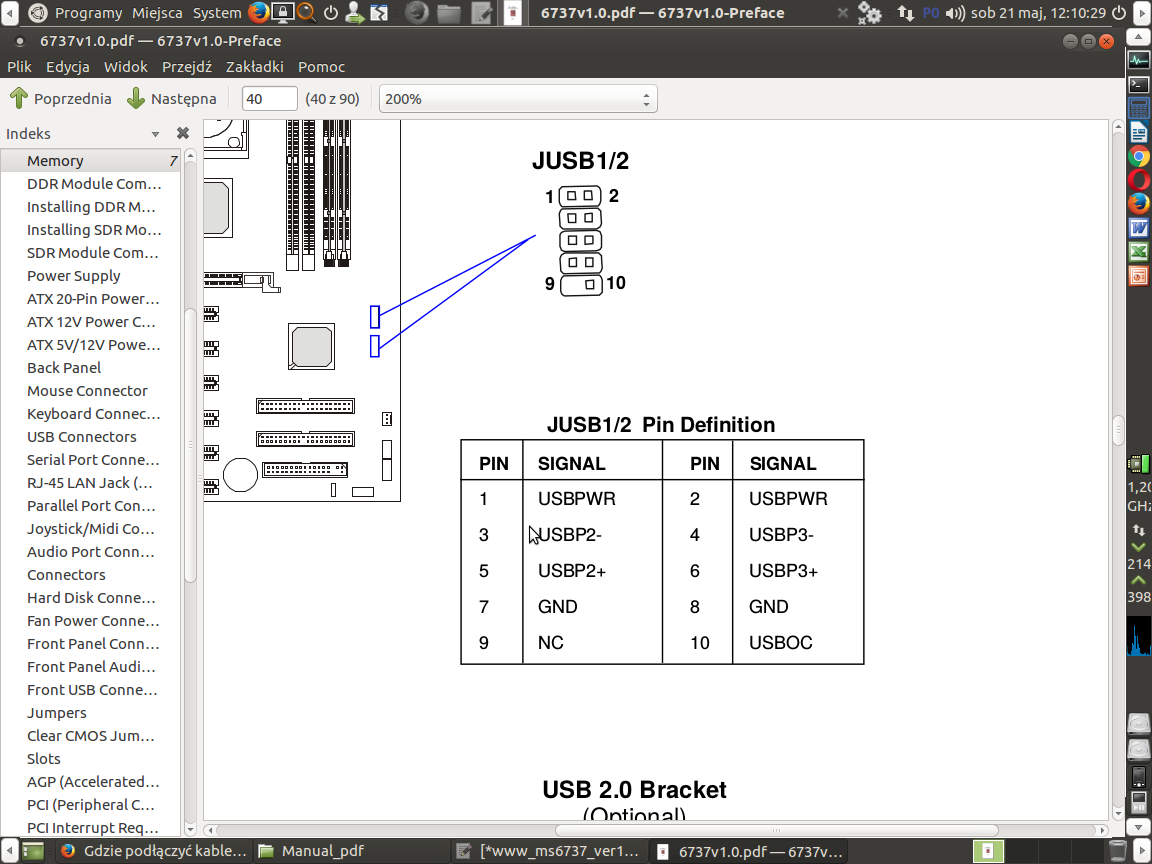

usb 1
Pin
1 USBPWR ==> +5 -czerwony -pierwszy kabel
2 USBPWR ==> +5 -czerwony -drugi kabel
3 USBP2- ==> -d -biały -pierwszy kabel
4 USBP3- ==> -d -biały -drugi kabel
5 USB2+ ==> +d -zielony -pierwszy kabel
6 USB3+ ==> +d -zielony -drugi kabel
7 GND ==> ground -czarny -pierwszy kabel
8 GND ==> ground -czarny -drugi kabel
9 NC ==>
10 USBOC ==>

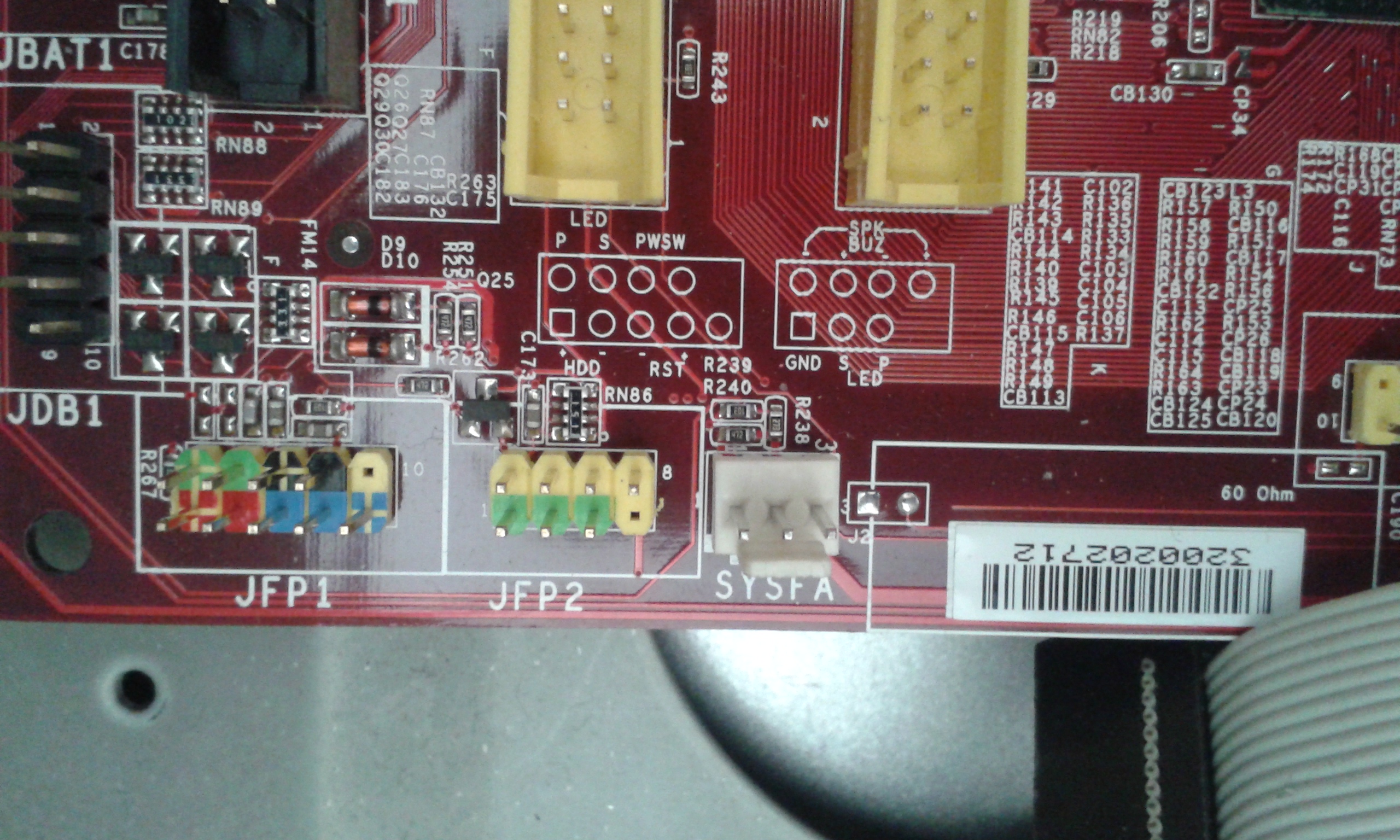

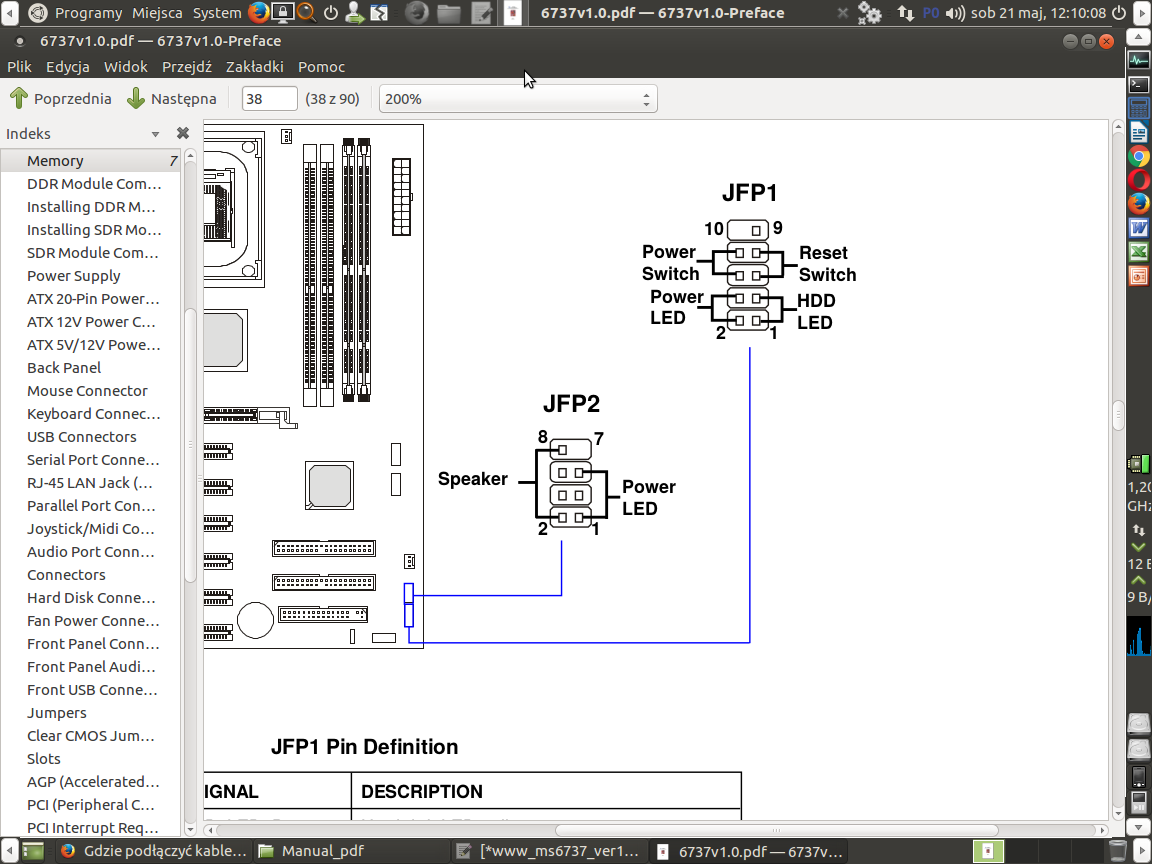

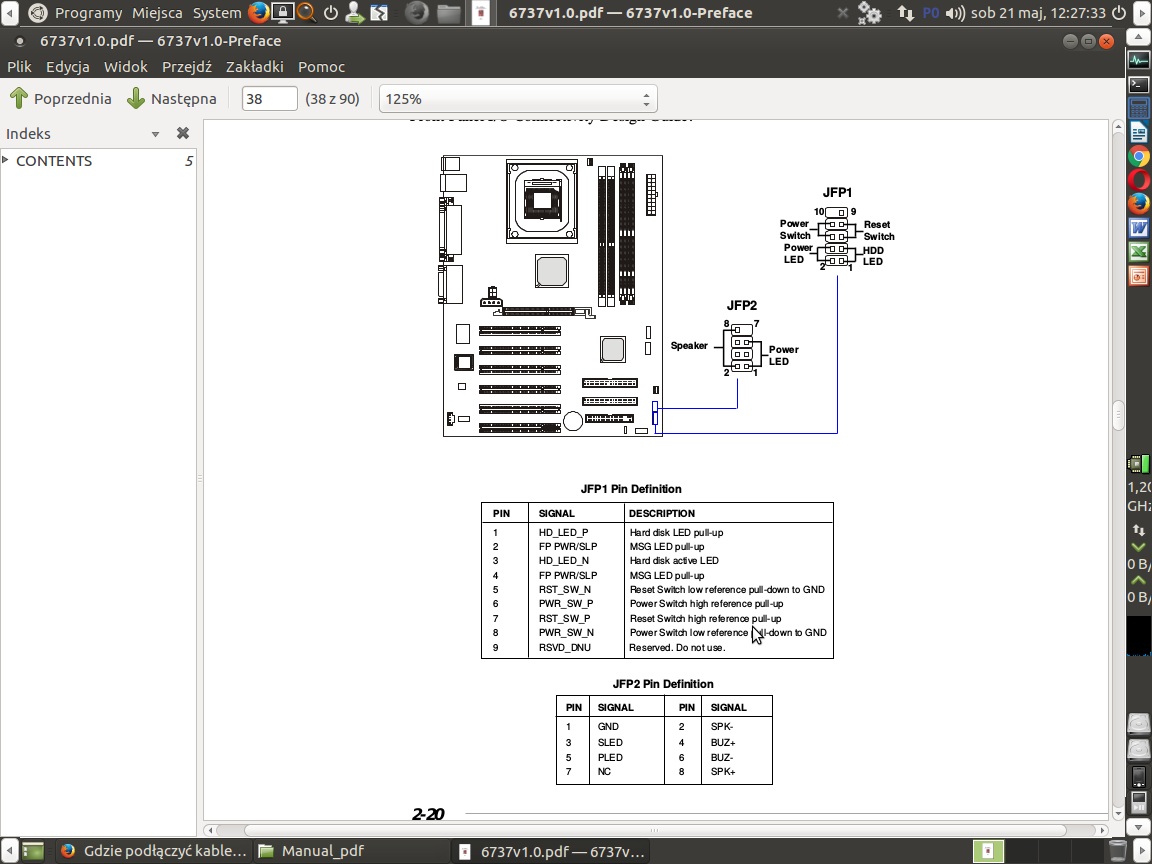

JFP1
1 HDD LED (HDD_LED_P) Hard disk LED pull-up ==> HDD LED kolor pomarańczowy
2 POWER LED (FP_PWR/SLP) MSG LED pull-up ==>
3 HDD LED (HD_LED_N) Hard disk active LED ==> HDD LED kolor biały
4 POWER LED (FP_PWR/SLP) MSG LED pull-up ==>
5 RESET SWITCH (RST_SW_N) Reset Switch low reference pull-down to GND ==> RESET kolor czarny
6 POWER SWITCH (PWR_SW_P) Power Switch high reference pull-up ==> M/B SW kolor zielony
7 RESET SWITCH (RST_SW_P) Reset Switch high reference pull-up ==> RESET kolor biały
8 POWER SWITCH (PWR_SW_N) Power Switch low reference pull-down to GND ==> M/B SW kolor czarny
9 (RSVD_DNU)
10

JFP2 (A)
1 POWER LED (GND) ==>
2 SPEAKER (SPK-) ==> czarny
3 POWER LED (SLED) ==>
4 SPEAKER (BUZ+) ==>
5 POWER LED (PLED) ==>
6 SPEAKER (BUZ-) ==>
7 (NC)
8 SPEAKER (SPK+) ==> czerwony

lub

JFP2 (B)
1 POWER LED (GND) ==>
2 SPEAKER (SPK-) ==>
3 POWER LED (SLED) ==>
4 SPEAKER (BUZ+) ==> czarny
5 POWER LED (PLED) ==>
6 SPEAKER (BUZ-) ==> czerwony
7 (NC)
8 SPEAKER (SPK+) ==>

problem rozwiązany dziękuje wszystkim za pomoc
