Zamiennik tranzystora KIA3510A w inwerterze fotowoltaicznym: Czy IRF 3205 będzie dobry?

Question

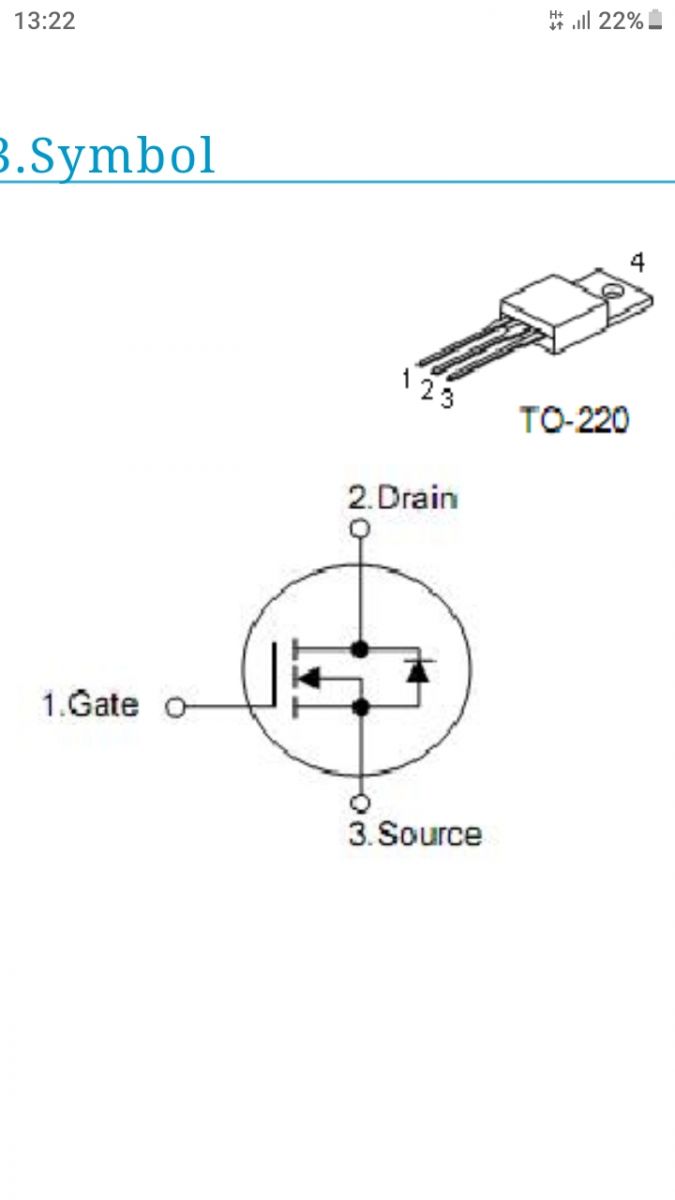

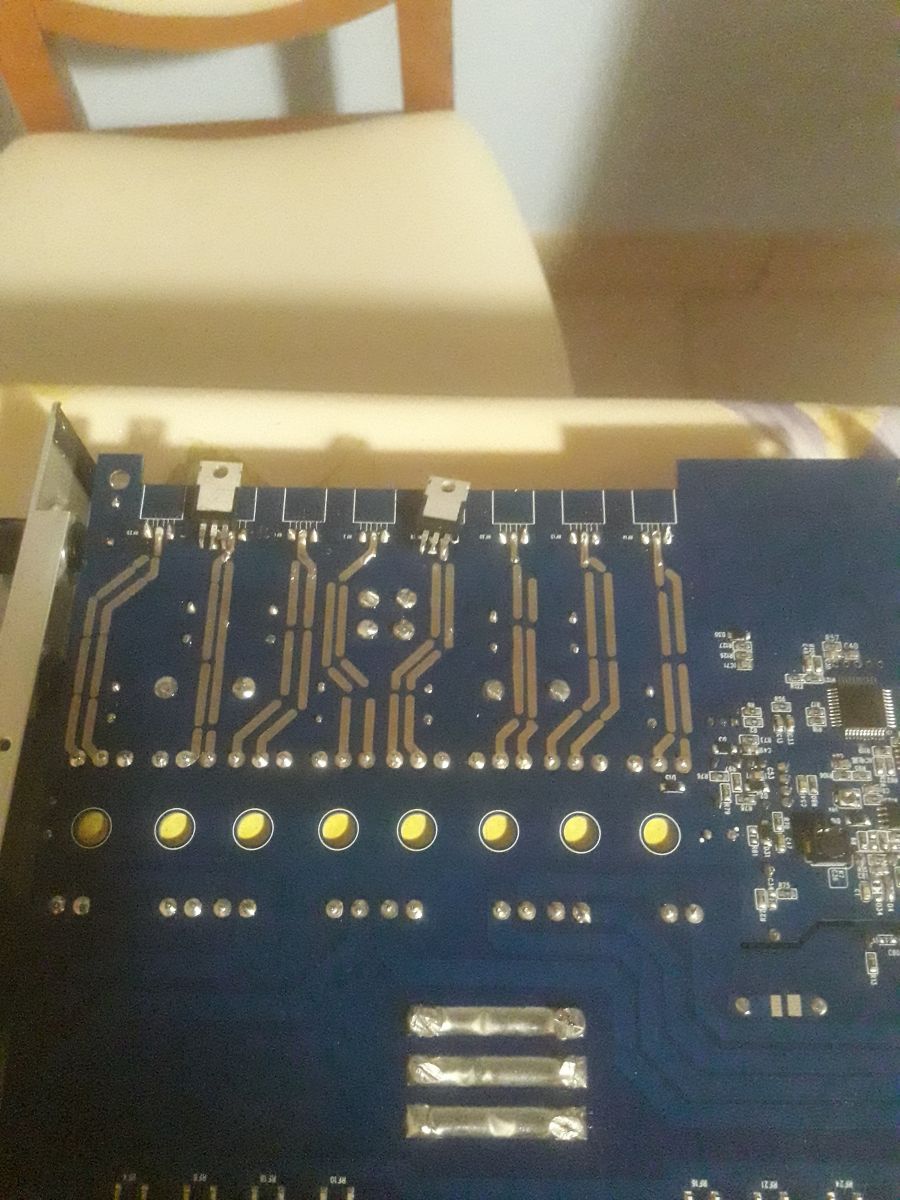

Witam mam uszkodzony inwerter fotowoltaiczny, a dokładnie 8 tranzystorów KIA3510A.
Nie mogę takich kupić, jaki zamiennik byłby najlepszy?
IRF 3205 mógłby być?
Innych uszkodzeń nie widzę, ktoś musiał podłączyć panele większej mocy.

Promuję tematy:
21.12.2016 Inwerter MasterVolt XS3200 INSOLUTION ERROR po zmianie państwa

zadam64 · Accepted Answer

Niestety czasami jest tak ze uzyte elementy tak jak w tym przypadku bez mozliwosci podmiany na zamiennik .Juz jak popatrzysz na podstawowy parametr w datasheet jest on bardzo wygorowany no i zastosowanie . N mosfet 75A/100V zastosowanie "Power management for inwerter systems "
Sproboj w wyszukiwarce TME wpisac parametry ale nie nizsze ze szczegolna uwaga na zastosowanie.

zadam64 · Answer

nie powinny byc zamienne bo i paramatry daleko od siebie odbiegaja a takze ich zastosowanie i przeznaczenie .

AZUKS · Answer

Masz może pomysł jaki zamiennik zastosować, bo tego nie mogę dostać. Chodzi mi też o cenę, bo w sjlepie zaproponowali mi zamiennik 18 zł szt, to trochę sporo bo inwerter kosztował 400 zł.

AZUKS · Answer

Znalazłem 10 szt w komplecie za 31 zł ten sam typ, zamówiłem i czekam, mam nadzieję że tylko te tranzystory są uszkodzone.

zadam64 · Answer

Mialem nadzieje ze przed wymiana tych Mosfetow postarasz sie o sprawdzenie mozliwie jak najwiekszej ilosci elementow jakie mozliwie mozna sprawdzic . Powodem moze byc np. zimny lut lub uszkodzony jakis rezystor lub kondensator . Niestety w takim przypadku trzeba wykluczyc najmniejsze usterki . Podmiana na nowe moze byc przyczyna nastepnych wiekszych uszkodzen . Dobrze by bylo poznac przyczyne . Uszlodzone tranzystory to tylko efekt .

Mam na sprzedaż:
14.06.2023 chasis z modulami ZRK2405 obudowa z pokrywami dolna i gorna
23.01.2023 moduly,plyty glowne T[con Sharp,Samsung
23.01.2023 listwy podswietlenie led Sharp,LG,Samsung
05.02.2022 Samsung LT24G310

AZUKS · Answer

Masz rację, muszę sprawdzić i już sprawdziłem częściowo, ale przed wylutowaniem tranzystorów i miałem dziwny objaw, mianowicie strona od wejścia paneli DC, miała 0 rezystanję względem obudowy (wejście plusa i minusa względem obudowy 0 Ohm).
Jak odkręciłem gniazdo anteny WFI, od obudowy , ma pełną izolację.

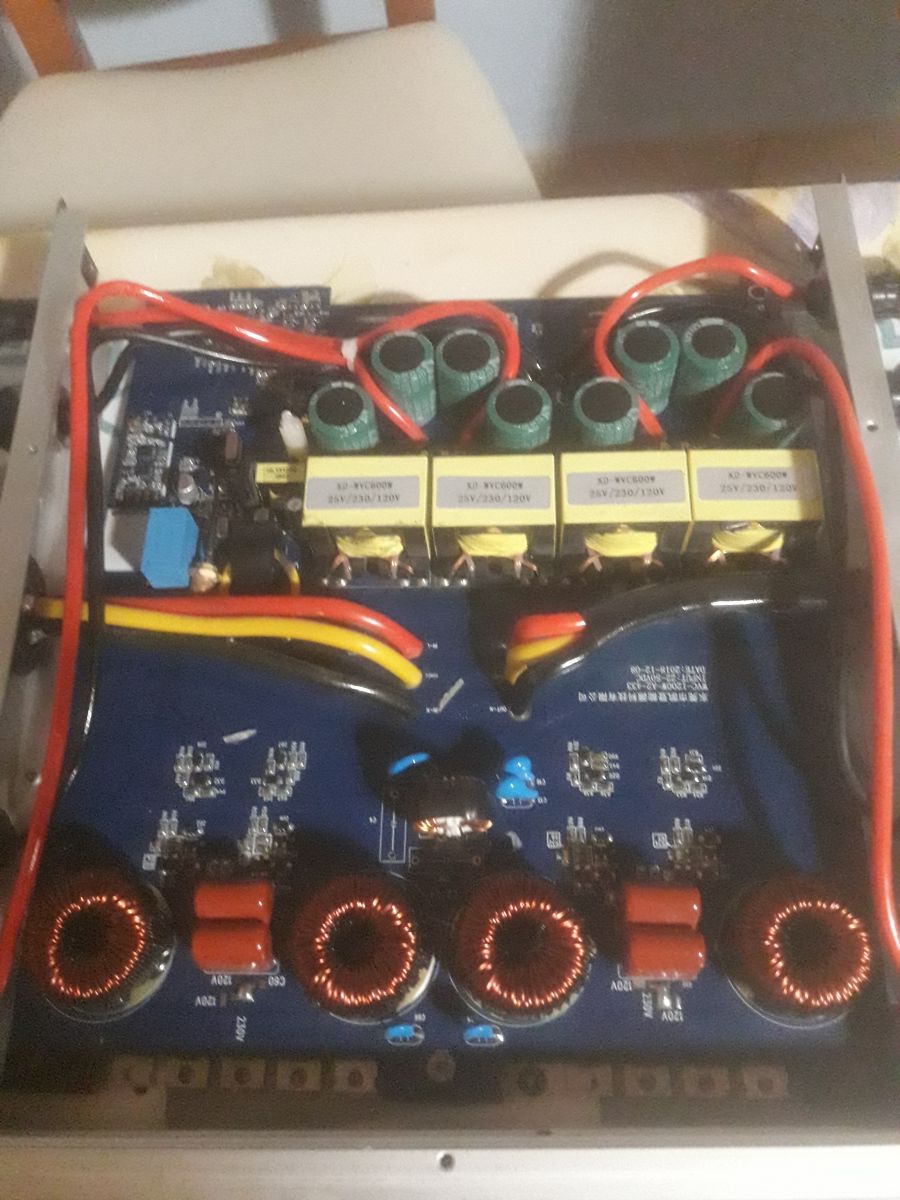

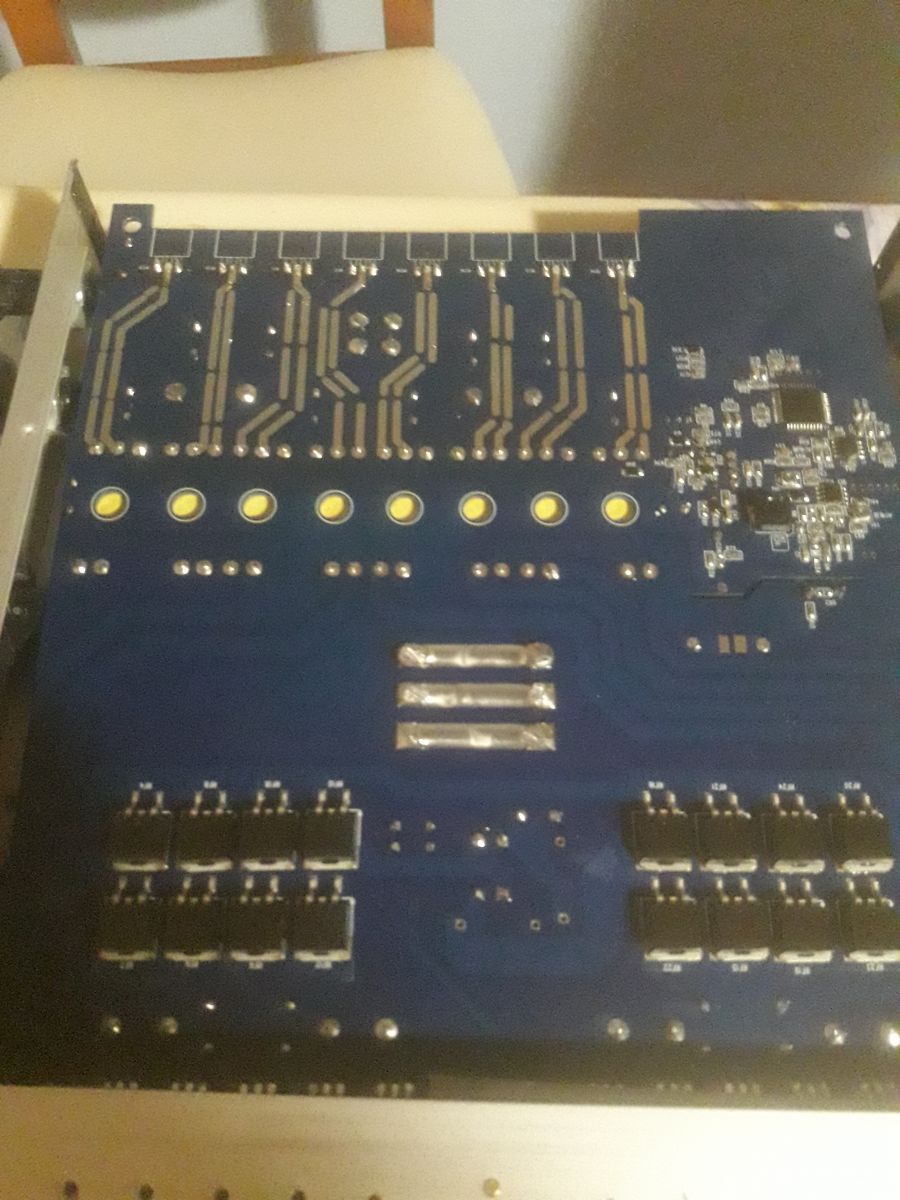

Dla informacji, jest to mikro inwerter z 4 oddzielnymi wejściami na 4 panele 300W.
Dodatkowo spalił się (wybuchł) bezpiecznik 15A na wyjściu 230V.
Te tranzystory zamówiłem bo i tak dopiero przyjdą pod koniec Grudnia.

Promuję tematy:
21.12.2016 Inwerter MasterVolt XS3200 INSOLUTION ERROR po zmianie państwa

AZUKS · Answer

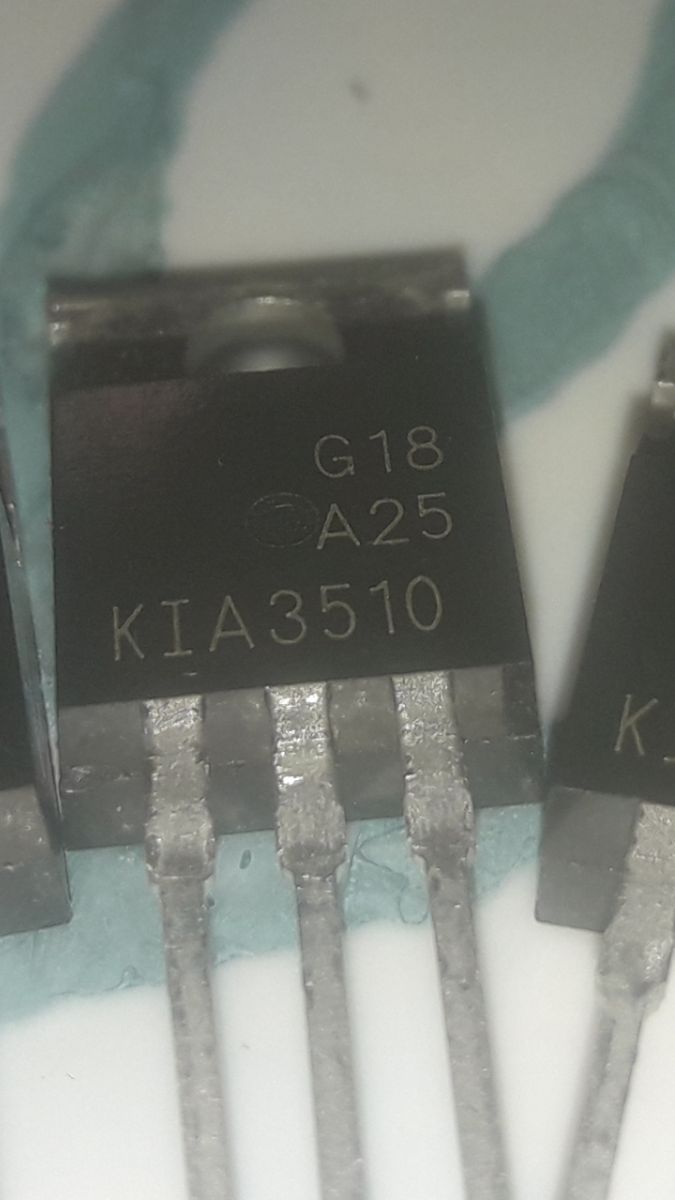

Tranzystory przyszły, ale zamiast KIA 3510A, To są 3510. Czy to jest to samo?

ElektRoy1986 · Answer

No cóż... Brak loga KIA, dziwna czcionka, pachnie to niestety podróbką...

AZUKS · Answer

KIA to jest tylko nie ma A. Chodzi mi czy parametry będą podobne, bo i tak wymienian wszyskie.

ElektRoy1986 · Answer

Chodziło mi o osobne logo KIA znajdujące się nad napisem KIA3510. Sprawdź, czy na swoich uszkodzonych posiadasz taki napis i porównaj czcionki. Co do samej litery, bardzo często określają albo zakres wzmocnienia albo np. wersje napięcia kolektor-baza, kolektor-emiter i ma to znaczenie. Natomiast, w tym konkretnym przypadku, nie znalazłem żadnej dokumentacji świadczącej o tym, że występowała jakakolwiek inna odmiana niż 3510A. Stąd podejrzenie, że to fake. Możesz jeszcze spróbować rozłupać swój uszkodzony oraz jeden z zakupionych i porównać struktury krzemowe. Montaż podróbek może być dramatyczny w skutkach.

AZUKS · Answer

Kupiłem na tej aukcji. Nic więcej nie znalazłem.

ElektRoy1986 · Answer

Niestety, z tą firmą to loteria jak z kupowaniem w chinach. Nigdy nie wiadomo czy przyjdzie oryginał czy podróba. Ja np. mam same złe doświadczenia z zakupami u nich. Podejrzanie też wygląda zdjęcie tej oferty, na której widać dużo różnych symboli, sugerujących, że to odpowiedniki, a to ponad wszelką wątpliwość nie są odpowiedniki... Dodano po 11 [minuty]:Znalazłem jeszcze coś takiego: Z opisu wynika, że to jakaś chińska hurtownia. Nie miałem dotąd przyjemności, więc nic nie mogę powiedzieć na temat wiarygodności. Natomiast sam tranzystor na zdjęciu wygląda na oryginał, a pod spodem podpowiadają się inne oferty ze zdjęciami komponentów, fotografowanych w podobny sposób. Więc jest cień nadziei, że to oryginał, choć w opisie mamy AP a nie A. Na twoim miejscu spróbowałbym do nich napisać i ewentualnie to potwierdzić.

AZUKS · Answer

Ponieważ ten inwerter ma 4 niezależne wejścia na 4 panele, to może wlutuję 2 na jeden panel i spróbuję załączyć i sprawdzę co wyjdzie.
Jak myślisz zrobić tak, czy lepiej nie ryzykować?
Mam małe panele 125 W. Docelowo mają być 310W.

Promuję tematy:
21.12.2016 Inwerter MasterVolt XS3200 INSOLUTION ERROR po zmianie państwa

ElektRoy1986 · Answer

Masz 10sztuk tych nowych, a docelowo potrzebujesz 8. Spróbuj najpierw rozłupać jeden spalony i jeden zakupiony (najlepiej małe dłuto, albo płaski śrubokręt, młotkiem uderz zaraz przy blaszce z otworem do mocowania w obudowę powinna się odkruszyć), aby porównać co tam jest w środku. Po strukturze krzemu zobaczysz, czy to co kupiłeś to w ogóle jest tranzystor. Nie ryzykowałbym montażu tego w układzie.

AZUKS · Answer

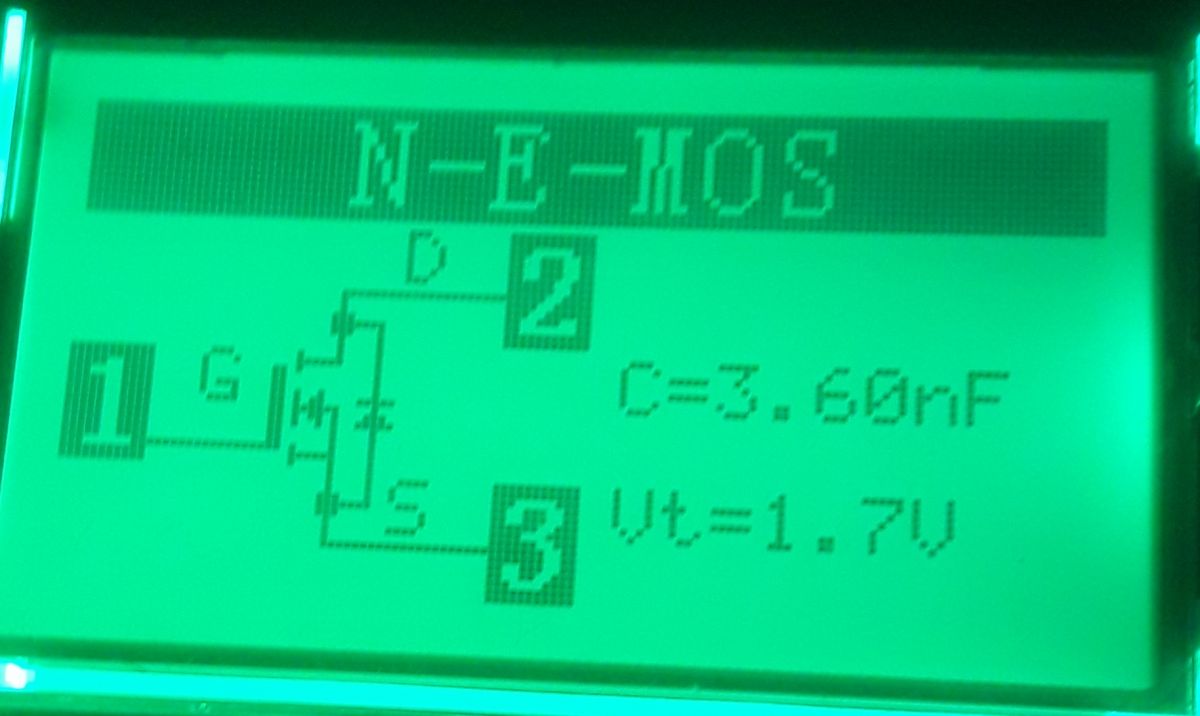

Podłączyłem te tranzystory do przyrządu i wychodzi że mają podobną strukturę.

AZUKS · Answer

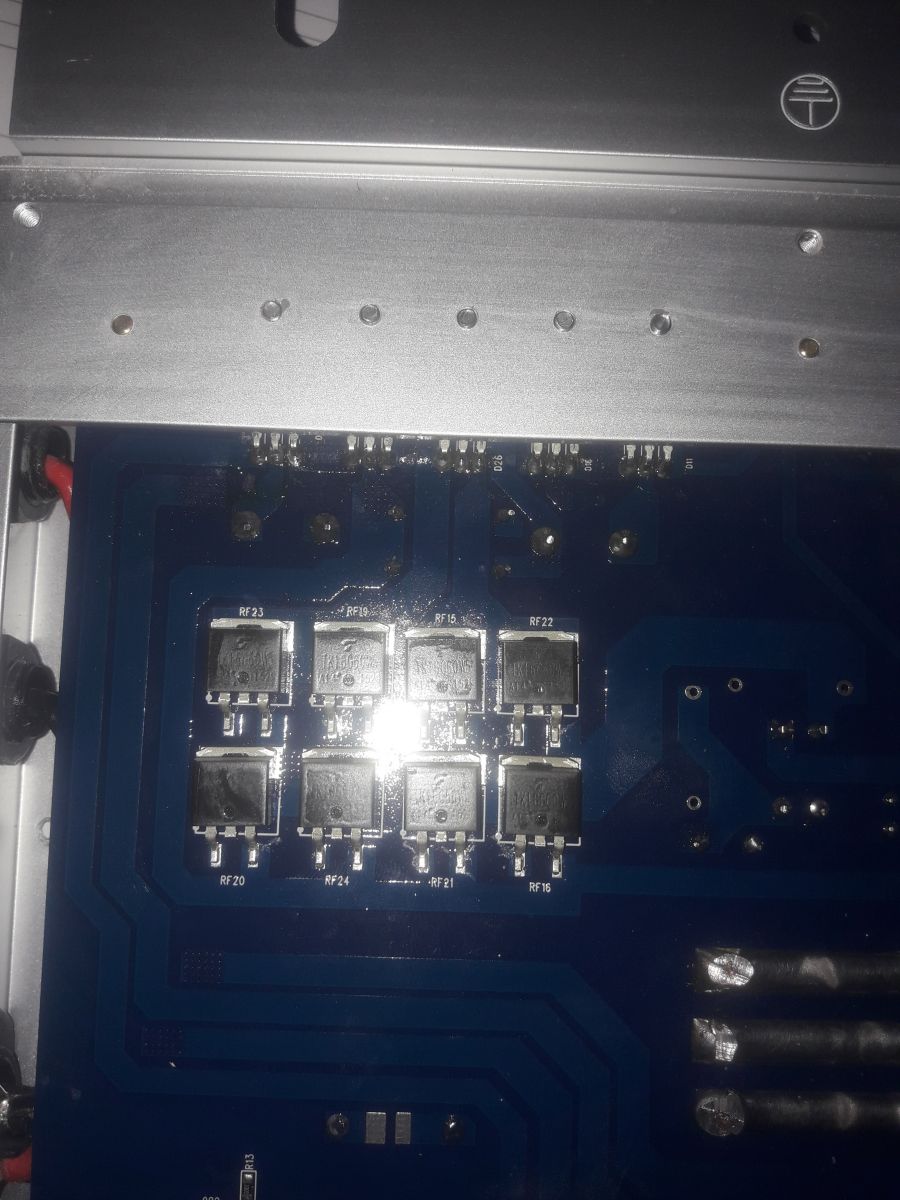

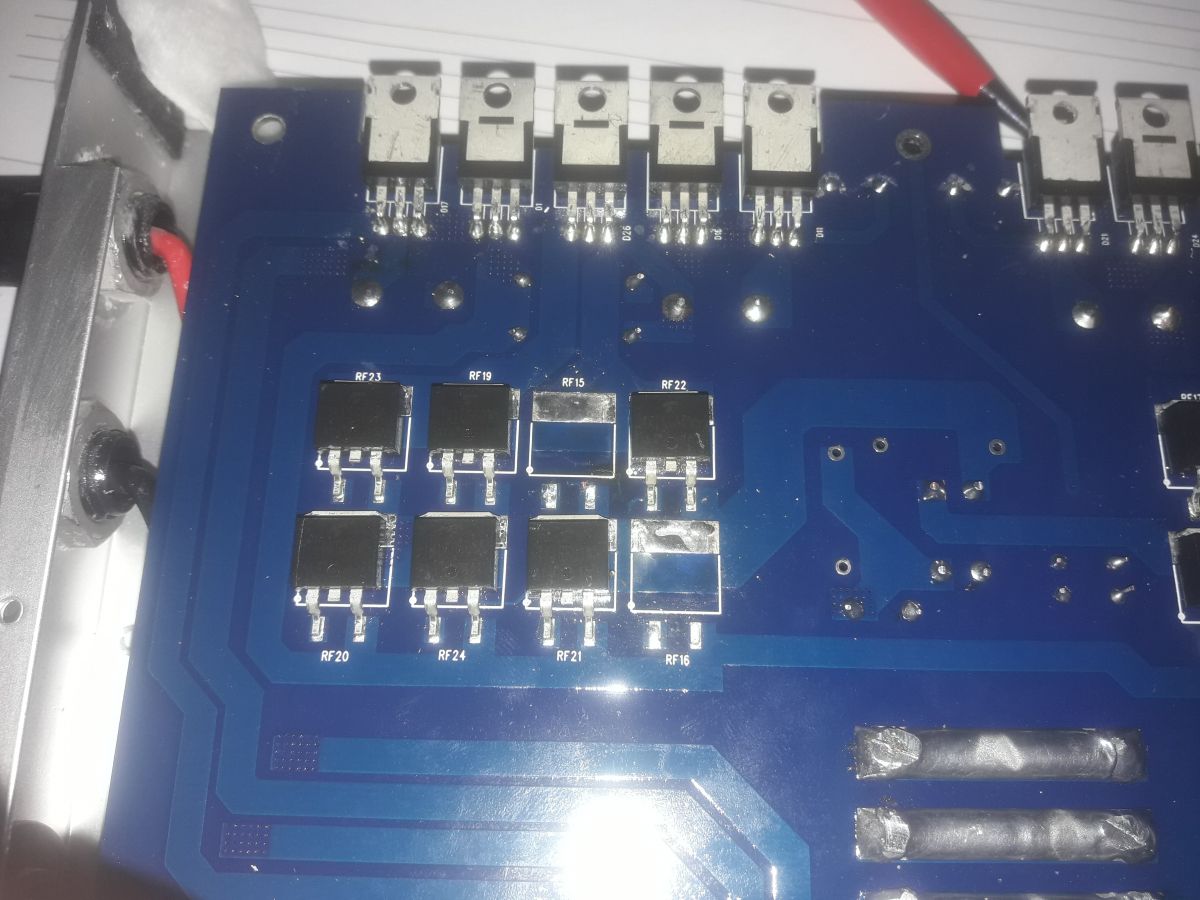

Tranzystory wlutowałem, zwarcie do obudowy i po stronie DC zniknęło.

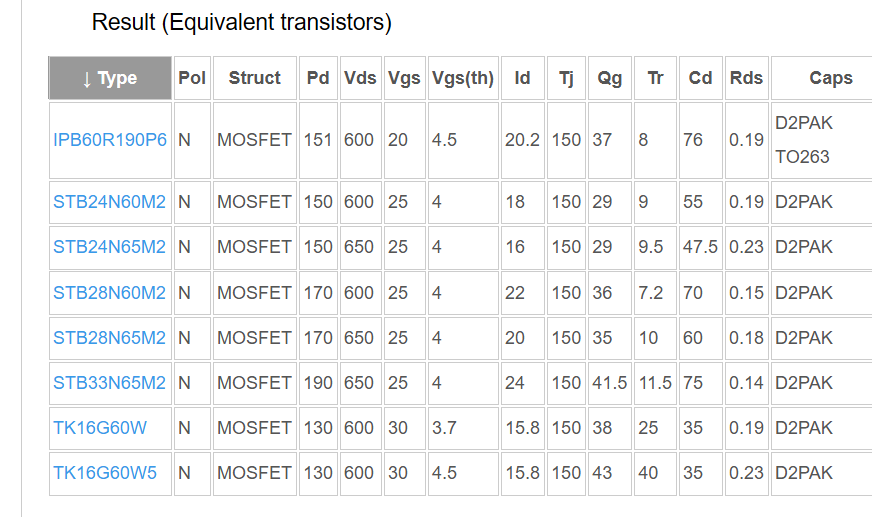

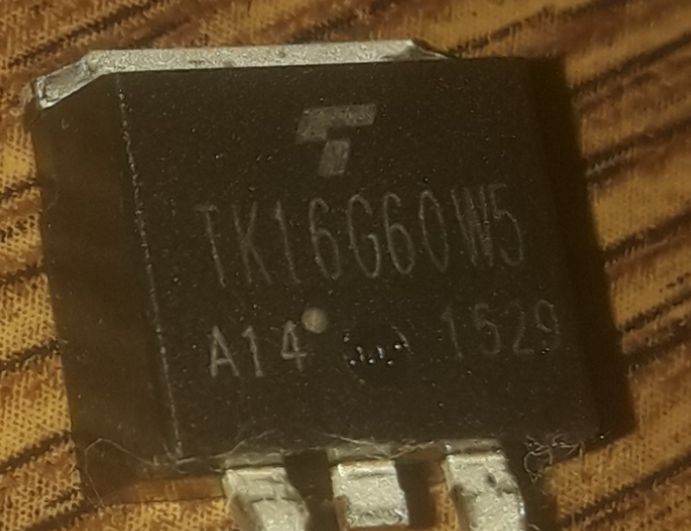

Niestety zacząłem sprawdzać elementy od strony 230V i znalazłem jeszcze uszkodzone 4 tranzyskory TK1 6G60W5.
Muszę gdzieś kupić i wymienić, mam nadzieję że to będzie wszystko, nic więcej nie znalazłem.
Ciekaw jestem co było przyczyną takiego uszkodzenia, może pomyłka w podłączeniu + - paneli, chyba że ktoś podpiął do akumulatora to urządzenie?

Promuję tematy:
21.12.2016 Inwerter MasterVolt XS3200 INSOLUTION ERROR po zmianie państwa

zadam64 · Answer

nie sa tanie i inna struktura

AZUKS · Answer

Dostałem jeszcze jeden taki inwerter, o dziwo też uszkodzony i to tak samo, mianowicie uszkodzone tranzystory KIA3510A.

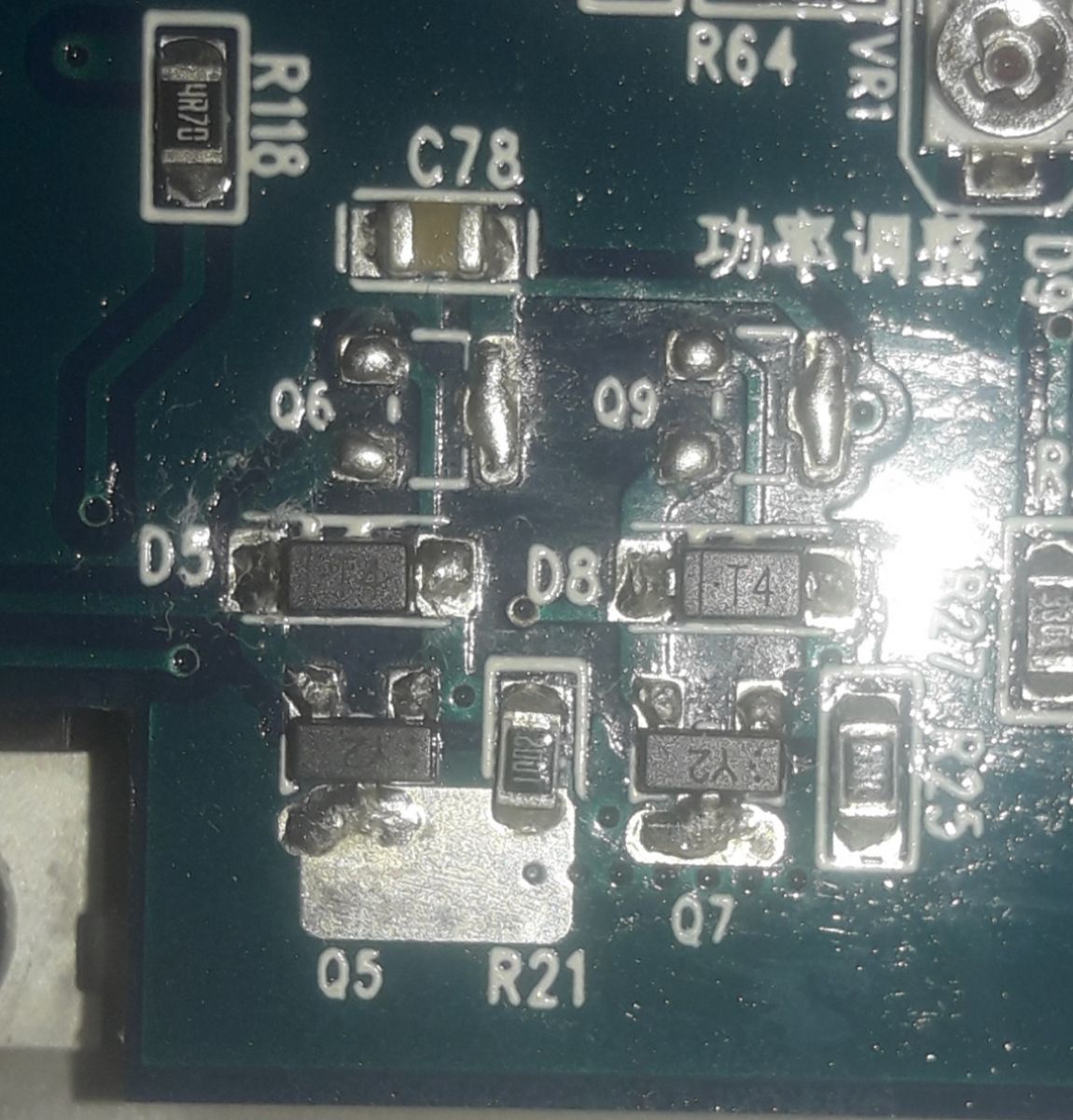

Jeden z kolegów zasugerował zmierzenie jak największej ilości elementó i idąc tym tropem znalazłem uszkodzone dwie diody T4, i dwa tranzystory Y2. W obu inwerterach to samo uszkodzenie . Na zdjęciu są to elementy Q5, Q7 i D5,D8.

Te dwa tranzystory sterują tranzystorami KIA3510A, Każdy z nich czterema, może je czymś podmienić? Dlaczego takie same uszkodzenie w dwóch inwerterach?

Promuję tematy:
21.12.2016 Inwerter MasterVolt XS3200 INSOLUTION ERROR po zmianie państwa

AZUKS · Answer

Wymieniłem 8 szt TKI3510 i 2 tranzystory Y2, które nimi sterują, inwerter zadziałał ale chodził przez 2 dni pochmurne, niestety dziś wyszło słońce i i werter padł. Poszukałem w internecie i i znalazłem podobny temat i chyba jest problem z tymi inwerterami, sugerują zamianę tranzystorów na HUF75645P3, ponoć mają lepszą tolerancję na ciepło, myślicie że można zastąpić te tranzystory?
https://www.eevblog.com/forum/repair/wvc-1200...-tie-inverter-dc-input-short-circuited-(why)/

Promuję tematy:
21.12.2016 Inwerter MasterVolt XS3200 INSOLUTION ERROR po zmianie państwa

AZUKS · Answer

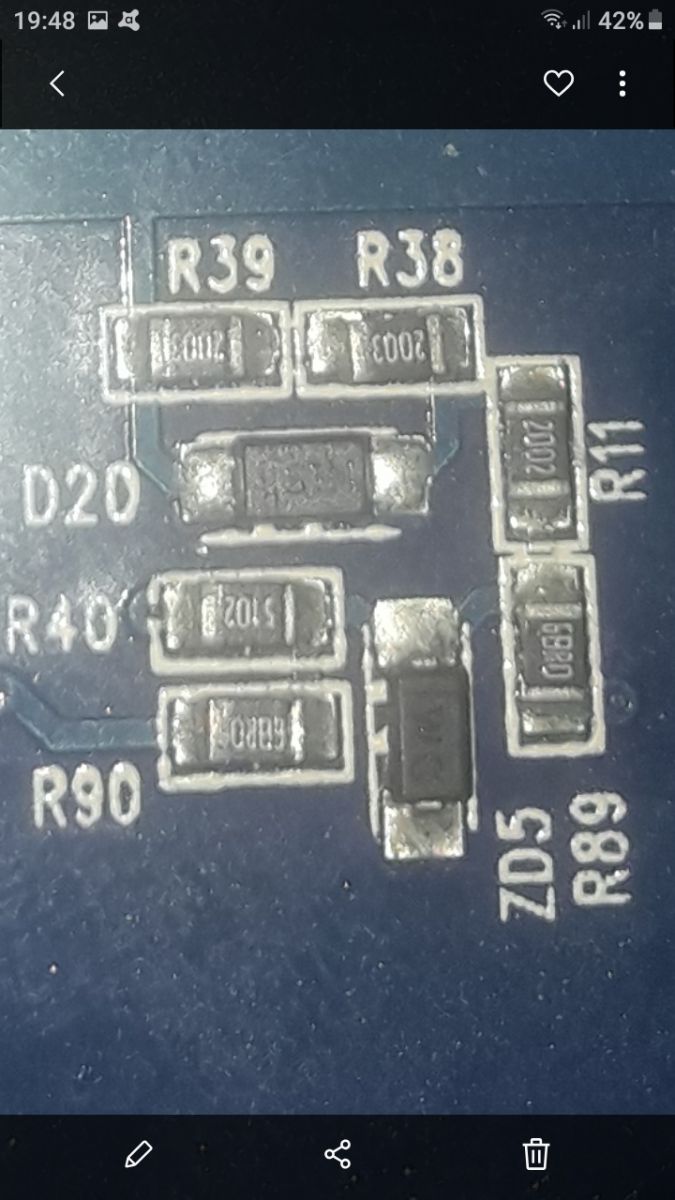

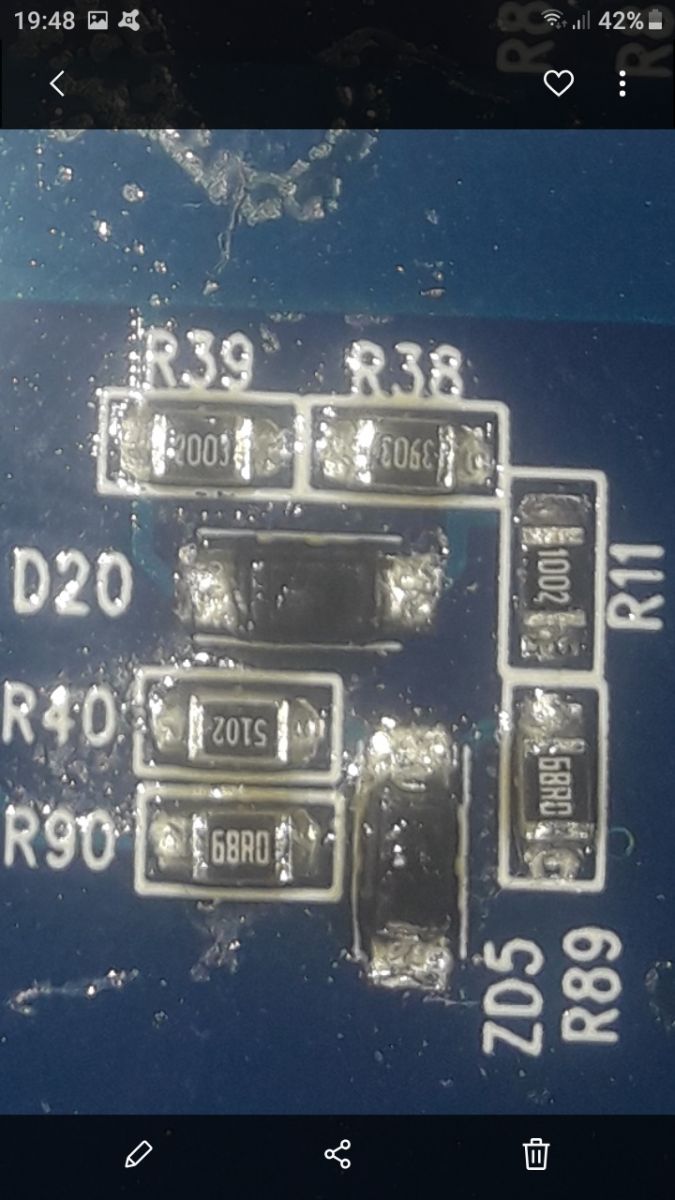

Nadal się bawię z tym inwerterem, do tego stopnia że kupiłem drugi dobry, by sprawdzić wartości elementów. Co zauważyłem, w moim uszkodzonym inwerterze tak wygląda sterowanie tranzystorami TKI6G60W5

Natomiast w nowym tak

Nowy inwerter ma rezystory o większej rezystancji od mojego uszkodzonego, diody są takie same.
Czy mniejsza rezystancja może być powodem uszkodzenia tranzystorów TKI6G60W5 ?
