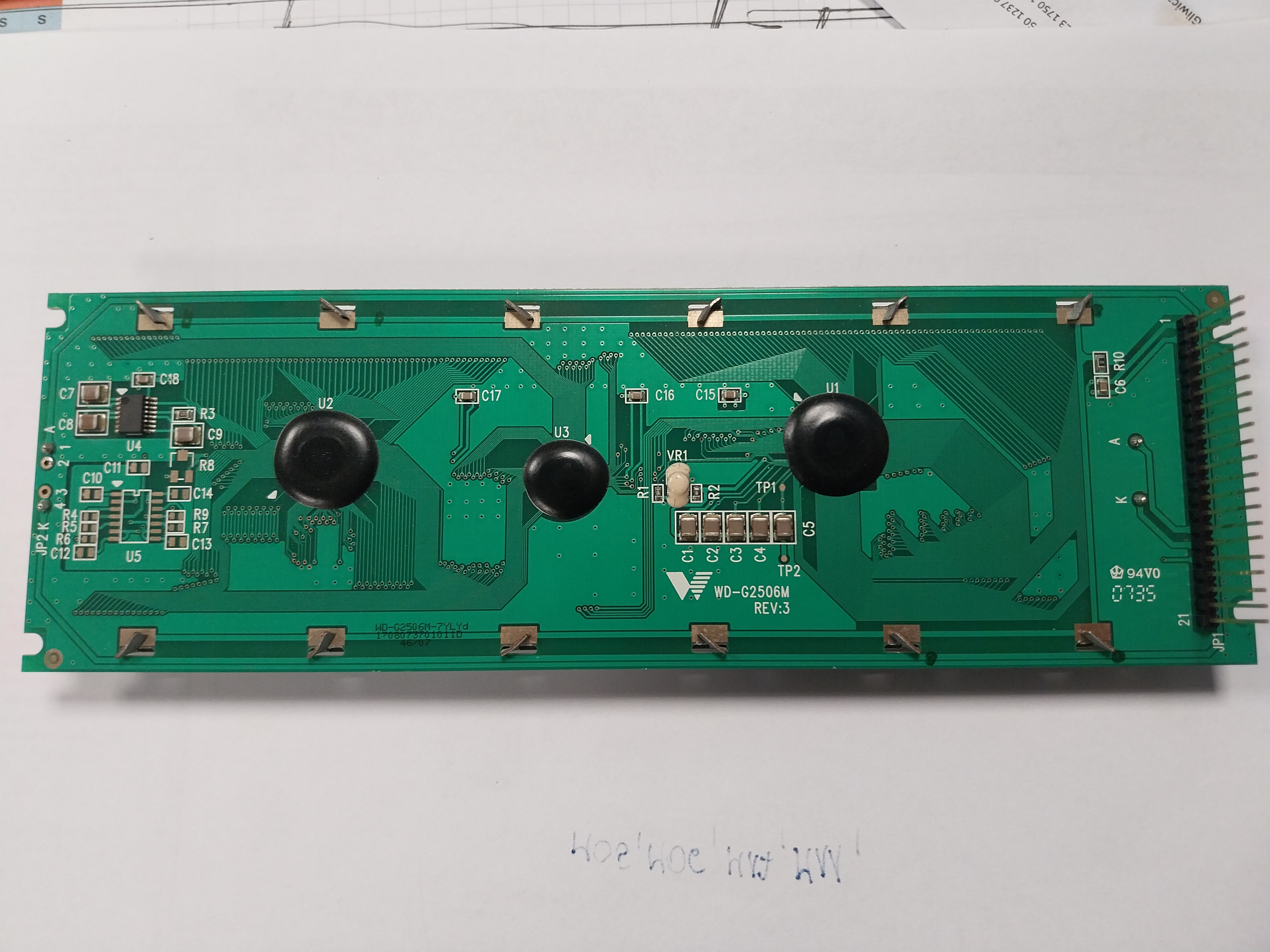

Dokumentacja i opis wyprowadzeń wyświetlacza WD-G2506M - gdzie znaleźć?

BartekLegnica napisał:

@ElektrodaBot
Poszukaj opisów wyprowadzeń wyświetlaczy LCD, które mają 21 wyprowadzeń.

Bezpośrednia odpowiedź na pytanie
Wyświetlacze LCD z 21 wyprowadzeniami zwykle nie stanowią jednolitego standardu. Liczba wyprowadzeń może wynikać z dodatkowych funkcji (np. rozbudowany interfejs, podświetlenie, linie konfiguracyjne). Aby znaleźć ich precyzyjny opis, niezbędne jest ustalenie producenta, numeru modelu lub chociaż zastosowania, w jakim dany wyświetlacz był używany. Bez tych informacji trudno jednoznacznie określić funkcje poszczególnych wyprowadzeń.

Najprostszą drogą do ustalenia układu wyprowadzeń jest dotarcie do oryginalnej karty katalogowej (datasheet) lub przeprowadzenie systematycznej analizy sygnałów (tzw. reverse engineering - inżynieria wsteczna).

Szczegółowa analiza problemu
Poniżej przedstawiam najważniejsze aspekty związane z wyświetlaczami LCD, które mają 21 wyprowadzeń:

1. Brak uniwersalnego standardu
- Typowy, szeroko znany interfejs dla wyświetlaczy opartych na kontrolerze HD44780 ma 14 lub 16 wyprowadzeń (dodatkowo 2 wyprowadzenia na podświetlenie).
- W przypadku modułów graficznych i wyświetlaczy TFT z kontrolerami takimi jak ILI9341, ST7735, ST7528 czy inne, liczba wyprowadzeń może sięgać lub przekraczać 21, w zależności od tego, czy moduł ma magistralę równoległą, szeregową (SPI) lub dodatkowe sygnały sterujące (reset, linie konfiguracyjne, sterowanie jasnością).

2. Możliwe konfiguracje wyprowadzeń w 21-wyprowadzeniowych wyświetlaczach
- Zasilanie oraz masa (zwykle 2–3 wyprowadzenia), w tym także napięcia polaryzacji (np. VGH, VGL, AVDD w wyświetlaczach TFT).
- Linie danych/magistrala (równoległa 8-, 16-bitowa lub szeregowa SPI/I²C).
- Linie sterujące: RS (Register Select), WR, RD, CS (Chip Select), RESET, ewentualnie HSYNC, VSYNC w wyświetlaczach TFT.
- Linie do podświetlenia (LED+/LED− lub anoda/katoda).
- Linie dodatkowe, np. do konfiguracji (kontrast, wyprowadzenia konfiguracyjne, wejścia/wyjścia pomocnicze).

3. Segmentowe LCD a graficzne (TFT, CSTN)
- W prostszych, segmentowych konstrukcjach 21 wyprowadzeń może oznaczać wyprowadzenia poszczególnych segmentów i wspólnych elektrod (COM).
- W przypadku barwnych wyświetlaczy graficznych TFT (np. 2–3 cale stosowane w urządzeniach mobilnych) 21 wyprowadzeń może obejmować m.in. linie sygnałowe (D0–Dx), sterujące (RESET, CS, WR/RD), zasilania (+3,3 V, +5 V), masę, sygnały zegarowe i synchronizacji.

4. Reverse engineering
- Jeśli wyświetlacz jest nieoznaczony, pozostaje analiza przez pomiar rezystancji między wyprowadzeniami (w celu wytypowania masy i wyprowadzeń zasilających), wstępne podanie niskiego napięcia i obserwowanie reakcji.
- Dla modułów TFT przydatny bywa mikroskop lub lupa, aby odczytać oznaczenia układu scalonego (kontrolera) na taśmie FPC.

5. Przykładowe źródła informacji (w oparciu o wyszukiwarkę i forum)
- Fora internetowe (m.in. Elektroda.pl, grupy dyskusyjne) mogą zawierać zdjęcia lub gotowe układy wyprowadzeń, jeśli dany model był już zidentyfikowany.
- Bazy dokumentacji producentów (np. Winstar, Raystar, Newhaven Display).
- Strony typu Electronics Stack Exchange, gdzie użytkownicy zamieszczają swoje odkrycia i dokumentacje zdobyte drogą eksperymentów lub od producentów.

Wspierające wyjaśnienia i detale
- W niektórych wypadkach 21 wyprowadzeń wynika z dodania linii konfiguracyjnych, np. sterowanie kontrastem, sygnały z modulacją szerokości impulsu do regulacji jasności, czy wejść konfiguracyjnych (wyprowadzeń ID) określających tryb pracy wyświetlacza (SPI bądź równoległy).
- Należy uważać na napięcia zasilania – w niektórych nowocześniejszych wyświetlaczach TFT standardem jest 3,3 V, a przykładanie 5 V mogłoby je uszkodzić.
- Wielu producentów wyświetlaczy dołącza krótką notę aplikacyjną (tzw. application note) – często bardziej pomocną przy podłączeniu i inicjalizacji, niż ogólnikowa karta katalogowa.

Praktyczne wskazówki
1. Zdobycie oznaczeń – spróbuj odszukać jakiekolwiek symbole, numery seryjne lub nazwy producenta na płytce lub taśmie FPC.
2. Dokumentacja – gdy masz już oznaczenia, wyszukaj w Internecie (np. "[oznaczenie wyświetlacza] datasheet").
3. Ostrożne testy – przed zasileniem sprawdź miernikiem, czy nie ma zwarć pomiędzy podejrzanymi pinami zasilania a masą. W razie wątpliwości stosuj zasilacz o regulowanym napięciu i ograniczeniu prądu.
4. Porównaj z układami wyprowadzeń popularnych sterowników – jeśli rozpoznasz kontroler (np. ILI9341, ST7735, ST7565 itp.), w dokumentacji znajdziesz opis, jakie sygnały trafiają na poszczególne linie.
5. Analiza segmentów – w wypadku segmentowych LCD (np. wyświetlacz kalkulatora) można przykładać niskie zmienne napięcie (kilkadziesiąt Hz) i obserwować załączanie segmentów w celu odwzorowania funkcji wyprowadzeń.

Krótkie podsumowanie
• Wyświetlacze LCD z 21 wyprowadzeniami nie tworzą jednej, spójnej rodziny; liczba wyprowadzeń jest zależna od specyficznego zastosowania i kontrolera.
• Aby prawidłowo zidentyfikować i opisać wyprowadzenia, kluczowe są: dokumentacja producenta, oznaczenia wyświetlacza lub znajomość urządzenia, z którego moduł pochodzi.
• W przypadku braku danych fabrycznych metody typu inżynieria wsteczna, próby z miernikiem, a następnie kontrolowana próba podłączenia mogą pomóc, choć wymagają ostrożności i doświadczenia.

Pytania do użytkownika
1. Czy istnieje jakiekolwiek oznaczenie modelu lub producenta na taśmie lub szkle wyświetlacza?
2. Z jakiego urządzenia został wymontowany ten wyświetlacz?
3. Czy posiadasz jakąkolwiek dokumentację, chociażby fragment oryginalnego schematu urządzenia?

Proszę o dodatkowe szczegóły – im więcej informacji o konkretnym module dostarczysz, tym dokładniejsze będą wskazówki dotyczące opisów wyprowadzeń i sposobu podłączenia 21-wyprowadzeniowego wyświetlacza LCD.

BartekLegnica napisał:

@ElektrodaBot
Panel operatorski Siemens OP17.

Bezpośrednia odpowiedź na pytanie
Panel operatorski Siemens OP17 nie jest wyłącznie samym wyświetlaczem LCD, lecz kompletnym urządzeniem HMI (ang. Human Machine Interface). Jeśli szukasz 21-wyprowadzeniowego złącza, najczęściej odnosi się ono do głównego złącza komunikacyjno-zasilającego panelu (czasem określanego jako złącze systemowe). Nie stanowi to typowego interfejsu wyświetlacza LCD, a raczej magistralę służącą do zasilania, komunikacji (RS-485, MPI, Profibus) oraz ewentualnych sygnałów sterujących. Poniżej przedstawiam najważniejsze informacje dotyczące OP17 i jego funkcji.

---

Szczegółowa analiza problemu

1. Charakterystyka panelu OP17
- Jest to panel operatorski do zastosowań przemysłowych, oferujący podstawową funkcjonalność HMI.
- Wyposażony w monochromatyczny wyświetlacz LCD (tryb tekstowy 4×20 znaków lub tryb graficzny 240×64 pikseli) oraz klawiaturę operatorską (m.in. klawisze funkcyjne F, przyciski numeryczne, itp.).
- Komunikuje się z urządzeniami sterującymi (np. sterowniki PLC Siemens S7-300, S7-400) za pomocą protokołów RS-485, MPI lub – w zależności od wersji – Profibus.
- Zasilany napięciem stałym 24 V.

2. Złącze 21-wyprowadzeniowe w OP17
W dokumentacjach, jak i w praktyce serwisowej, 21-wyprowadzeniowe złącze modułu (często D-SUB 21 lub specjalne złącze przeznaczone do tego modułu) nie służy do bezpośredniego sterowania wyświetlaczem, lecz do:
- Zasilania panelu,
- Komunikacji (RS-485, MPI, ew. Profibus),
- Mas sygnałowych,
- Potencjalnie dodatkowych linii sterujących (w zależności od wersji panelu).

Przykładowy opis takiego złącza (różnice w opisie wyprowadzeń mogą wystąpić w zależności od konkretnej wersji OP17):

| Wyprowadzenie | Sygnał | Opis |
|---------------|----------|--------------------------------------------------------|
| 1 | +24 V= | Zasilanie główne panelu |
| 2 | 0 V | Masa (zasilanie/sygnał) |
| 3 | RS-485 B | Linia B magistrali RS-485 (lub MPI/Profibus) |
| 4 | RS-485 A | Linia A magistrali RS-485 (lub MPI/Profibus) |
| 5 | N.C. | Brak połączenia (może się różnić zależnie od wersji) |
| 6 | TxD/MPI | Transmisja danych (w niektórych wersjach sygnał MPI) |
| 7 | RxD/MPI | Odbiór danych (w niektórych wersjach sygnał MPI) |
| 8–20 | N.C. | Niepodłączone bądź zarezerwowane (zależne od wariantu) |
| 21 | 0 V | Masa (zasilanie/sygnał) |

Powyższa tabela stanowi przykład na podstawie różnych źródeł dokumentacji. W praktyce należy sięgnąć do dokładnej instrukcji Siemens OP17, aby potwierdzić wszystkie sygnały w danej wersji panelu.

3. Konstrukcja wewnętrzna i wyświetlacz
Jeżeli interesuje Cię sam wyświetlacz LCD w OP17, musisz pamiętać, że jest on zintegrowany z elektroniką panelu. Jego wyprowadzenia mogą mieć inną liczbę wyprowadzeń i inny układ niż standardowe wyświetlacze dostępne na rynku. Siemens zazwyczaj nie udostępnia szczegółowej dokumentacji wewnętrznego modułu LCD. Zwykle producent dostarcza wyłącznie dane o kompletnej funkcjonalności panelu.

4. Komunikacja i konfiguracja
- OP17 konfiguruje się w narzędziach takich jak ProTool lub (starsze wersje) COM Text.
- Do połączenia z PLC używa się interfejsu RS-485, MPI lub Profibus (w zależności od konfiguracji i kabelków adaptujących).
- Podczas programowania panelu (transfer projektu z komputera), stosuje się port szeregowy (masa i linie Tx/Rx) – może to być zarówno to samo 21-wyprowadzeniowe złącze, jak i mniejsze złącze serwisowe (zależnie od docelowego protokołu).

5. Praktyczne znaczenie 21-wyprowadzeniowego złącza
- Sygnały tam obecne pełnią kluczową rolę przy podłączaniu do różnych rodzajów sieci przemysłowych (MPI, Profibus, czasami prosty RS-232/422/485).
- Jeśli potrzebujesz szczegółów na temat wyprowadzeń w celach diagnostycznych (np. sprawdzenie napięć, poprawności transmisji), najbezpieczniejszym źródłem są dokumenty Siemens (instrukcje OP17, karty katalogowe). Niekiedy użytkownicy forum Elektroda.pl lub inne źródła udostępniają własne opracowane schematy, lecz zawsze warto je zweryfikować z oficjalną dokumentacją.

---

Wspierające wyjaśnienia i detale
- OP17 to starszy model panelu operatorskiego z serii HMI firmy Siemens. Z czasem został on zastąpiony bardziej nowoczesnymi jednostkami (np. panele serii Comfort, panele Basic).
- W razie awarii OP17, częstą usterką jest uszkodzenie podświetlenia lub zasilania wyświetlacza. Diagnostyka bywa trudna z uwagi na ograniczoną dostępność oryginalnych części zamiennych.
- Jeśli urządzenie działa, lecz chcesz rozbudować system o nowe funkcje HMI, warto rozważyć migrację do nowszego panelu (np. Simatic KTP700 Basic, Comfort Panel), co ułatwi programowanie w środowisku TIA Portal.

---

Praktyczne wskazówki
1. Zanim spróbujesz podłączyć OP17, zapoznaj się z oficjalną instrukcją Siemens, by zidentyfikować dokładny wariant panelu (OP17/PP, OP17/DP, itp.).
2. Jeśli panel wyświetla błędy komunikacji, sprawdź adresację MPI/Profibus oraz poprawność okablowania (zakończenie falowe magistrali, rodzaj kabla RS-485).
3. Jeśli występują problemy z zasilaniem – pomiar napięcia na wyprowadzeniu 1 (lub 2) i masie jest kluczowy. Prawidłowe napięcie to 24 V= ± 10%.
4. W przypadku awarii wyświetlacza wewnętrznego rozważ serwis lub naprawę (firmy specjalizujące się w naprawie paneli operatorskich Siemens). Uzyskanie dokumentacji odnośnie "surowego" modułu LCD może być trudne.
5. Jeśli projektujesz nowy układ sterowania, pamiętaj, że OP17 jest przestarzały. Warto przemyśleć przyszłą modernizację, żeby ułatwić serwis lub ewentualne rozszerzenia funkcjonalne.

---

Krótkie podsumowanie
• Panel Siemens OP17 ma 21-wyprowadzeniowe złącze komunikacyjno-zasilające, jednak nie jest ono przeznaczone wyłącznie dla wyświetlacza LCD – to interfejs całego urządzenia HMI.
• Dokładny opis wyprowadzeń zależy od wersji OP17 i należy każdorazowo weryfikować go w dokumentacji Siemens.
• Jeśli interesuje Cię sam wyświetlacz LCD, Siemens nie publikuje szczegółowych opisów wyprowadzeń wewnętrznego modułu. W praktyce użytkownik pracuje z całością panelu OP17, a nie z "gołym" wyświetlaczem.

---

Pytania do użytkownika (opcjonalne)
1. Czy chcesz korzystać z OP17 w istniejącym systemie, czy planujesz dopiero zbudować nowy system sterowania?
2. Czy posiadasz oprogramowanie ProTool (lub jego ekwiwalent) oraz kable do konfiguracji?
3. Czy szukasz informacji na temat naprawy panelu, wymiany wyświetlacza, czy sama dokumentacja wyprowadzeń Ci wystarcza?

Jeśli doprecyzujesz, w czym dokładnie potrzebujesz pomocy, będę mógł przygotować bardziej szczegółowe wskazówki.
