Witam, posiadam Jure E80, podczas pracy, czy to przy robieniu kawy, czy przy odkamienianiu, po prostu się wyłącza. Słychać nagle cyknięcie i jest martwy. 0 wycieków. Czy jest możliwość zweryfikowania na zdjęciu, który kondensator jest może uszkodzony albo czy jestem w stanie zmierzyć prawidłowo transformator? Pozdrawiam

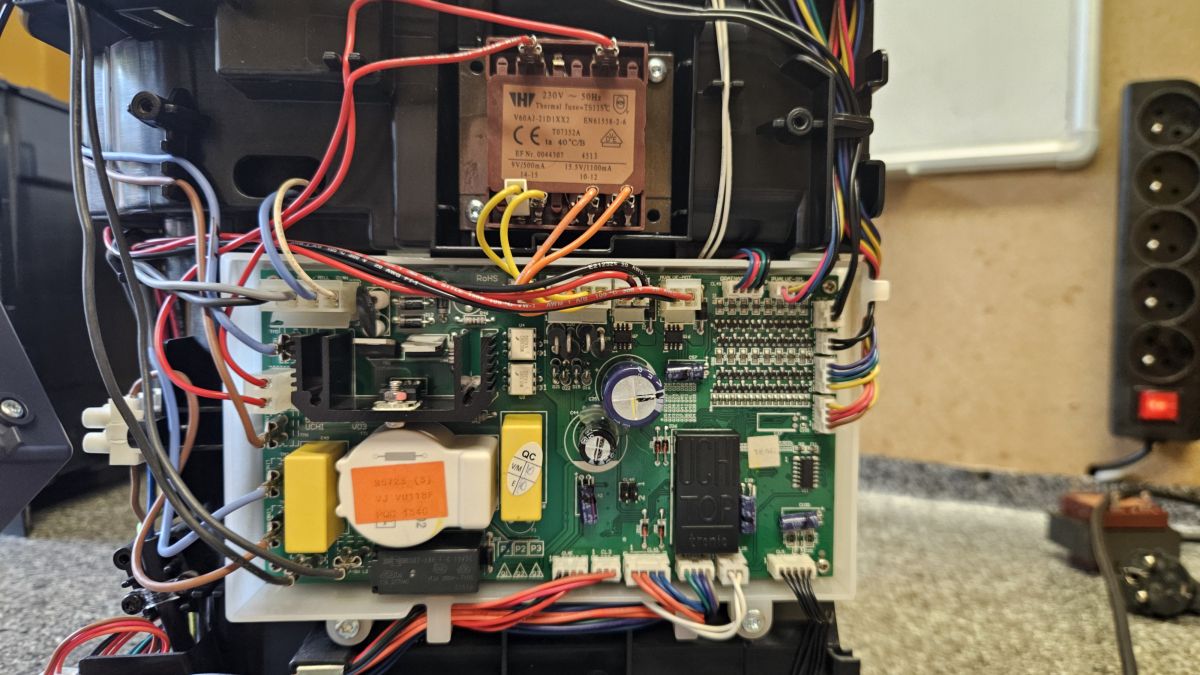

AI: Czy mógłby Pan wrzucić zdjęcia płyty głównej lub elektroniki ekspresu, na których widać kondensatory?
Bezpośrednia odpowiedź - W Jura WE8 kod „błąd 6” w praktyce oznacza problem z zaworem ceramicznym (multi‑way valve): brak osiągnięcia wymaganej pozycji, zacięcie mechaniczne, uszkodzony napęd lub czujniki położenia. - Na pokazanej płycie nie widać typowych śladów uszkodzeń kondensatorów; zacząłbym od diagnostyki zespołu zaworu i jego zasilania/sterowania, a nie od wymiany „na ślepo” elementów na PCB. - Jeżeli zawór i jego krańcówki/enkoder są sprawne, dopiero wtedy sprawdzamy tor zasilania 5/12 V i driver silnika na płycie.
Uwaga: wcześniejszy objaw z modelu E80 („klik i martwy”) to inna usterka niż WE8 „błąd 6”.
---
Szczegółowa analiza i procedura diagnostyczna
1) Co dokładnie oznacza błąd 6 w WE8 - Elektronika każe zaworowi ceramicznemu przejść do zadanej pozycji (kawa, gorąca woda, para, płukanie), ale: - zawór nie rusza albo porusza się zbyt wolno (kamień, zatarcie), - napęd (silnik DC z przekładnią) nie startuje lub ma zbyt duży pobór, - sygnał zwrotny z czujników położenia (mikrostyki/enkoder) nie dociera do płyty, - sporadycznie: brak zasilania napędu z płyty (driver, przerwa w wiązce).
Typowe objawy to kilka prób „przestawienia” z charakterystycznym bzyczeniem przed wyświetleniem błędu.
2) Szybkie testy bez rozkręcania elektroniki - Wyjmij zbiornik, tackę, odłącz 230 V. Otwórz obudowę, zlokalizuj zawór ceramiczny (zespół z kilkoma króćcami i małym silnikiem z przekładnią, do którego idzie 4–5‑pinowa wtyczka). - Ręcznie sprawdź opór mechaniczny: na osi/nakrętce (zwykle białe koło zębate) obróć delikatnie – ruch ma być płynny z umiarkowanym oporem. Jeżeli „zapieczony”/skokowy – czyszczenie/regeneracja albo wymiana. - Obejrzyj wtyczki i wiązkę: zaśniedziałe piny, przetarcia izolacji, ślady wilgoci.
3) Test napędu zaworu na stole (najprostsza weryfikacja) - Odepnij wtyczkę silnika zaworu (zostaw wpięte przewody od czujników jeśli są osobno). - Zasil zewnętrznie silnik: - zacznij od 5–6 V DC (zasilacz lab.) – zawór powinien ruszyć; jeśli nie, podnieś do 9–12 V, - odwrócenie polaryzacji zmienia kierunek. - Pomiary orientacyjne: - rezystancja uzwojenia silnika (przy odpiętej wtyczce): typowo 10–40 Ω, - prąd jałowy przy 9 V: rzędu 100–300 mA; istotnie wyższy lub brak ruchu = uszkodzony silnik/zatarcie przekładni. - Wniosek: - rusza lekko na 6–9 V → mechanika ok, szukaj po stronie czujników/sterowania, - nie rusza / bardzo duży prąd → napęd do wymiany albo rozbiórka i czyszczenie (często pomaga).
4) Czujniki położenia (krańcówki / enkoder) - W zależności od wersji zaworu są 2–3 mikrostyki albo enkoder optyczny. - Multimetr w „brzęczyku”: - podczas ręcznego obracania zaworu poszczególne styki powinny wyraźnie zwierać/rozwierać, - oporność w stanie zwartym bliska 0 Ω, w stanie rozwarcia >1 MΩ. - Częste usterki: zaśniedziałe piny, zimne luty na małej płytce czujników, wytarte mikrostyki.
5) Co sprawdzić na płycie głównej (na Twoim zdjęciu) - Zasilanie logiki: - znajdź stabilizator 5 V (lub przetwornicę) – na dużym elektrolitcie po stronie wtórnej powinno być kilkanaście V DC (z prostownika wtórnego), a na szynie logiki stabilne 5 V. - jeżeli 5 V pływa/spada przy próbie ruszenia zaworu → możliwy zwarciowy napęd lub uszkodzony driver. - Zasilanie i sterowanie silnikiem zaworu: - na 2 przewodach silnika w momencie startu powinieneś zobaczyć impuls/podanie napięcia (zwykle 9–12 V DC). Brak napięcia przy sprawnym silniku i czujnikach → uszkodzony driver H‑bridge na PCB lub przerwa w wiązce. - Elementy, które warto obejrzeć pod lupą: - tranzystory/układ sterownika silnika (często 8–16 pin w okolicy złącza zaworu), - zimne luty na złączach wiązek, - rezystory pomiarowe (shunt) – pęknięcia powodują błędny odczyt prądu napędu. - Uwaga do zdjęcia: kondensatory nie wyglądają na spuchnięte; transformator i sekcja wejściowa są optycznie OK – sam „błąd 6” rzadko jest skutkiem kondensatora w zasilaniu.
6) Regeneracja / wymiana zaworu ceramicznego - Skuteczne w większości przypadków: - rozbiórka zaworu, odkamienienie (kwas cytrynowy/ocet nie – lepiej dedykowany środek), wymiana o‑ringów, - posmarowanie smarem silikonowym do kontaktu z żywnością (np. OKS 1110) bardzo cienką warstwą, - jeśli tarcze ceramiczne są porysowane/wyrobione lub przekładnia napędu hałasuje → wymiana całego zespołu (zawór + napęd + czujniki).
7) Rzadziej: czujniki temperatury (NTC) - Gdy zawór i jego sterowanie są sprawne, a błąd 6 nadal wraca, sprawdź NTC na termobloku: - typowo 10 kΩ lub 100 kΩ w 25°C (łatwo rozróżnić: ~10 kΩ vs ~100 kΩ w temp. pokojowej), - ogrzanie palcem powinno wyraźnie obniżać wskazaną rezystancję. - Przerwa/zwarcie NTC potrafi wywołać podobny błąd inicjalizacji.
---
Gdzie i co zmierzyć „tu i teraz” na Twojej maszynie - Złącze zaworu ceramicznego: 4–5 przewodów; dwa grubsze zwykle do silnika. Zmierz: - rezystancję silnika (odpięte złącze), - obecność impulsu 9–12 V DC na starcie (złącze wpięte, masa do GND płyty). - Szyna 5 V logiki: znajdź punkt testowy/regulator; potwierdź stabilne 5,0 V podczas próby rozruchu zaworu. - Jeżeli 5 V siada → odłącz zawór i powtórz test: - jeśli 5 V wraca do normy – zwarcie/awaria napędu zaworu, - jeśli dalej siada – problem w zasilaczu/driverze na PCB.
---
Najczęstsze scenariusze napraw - Zawór ciężko chodzi po latach pracy/odkamienianie nieskuteczne → regeneracja lub wymiana całego zespołu zaworu. - Uszkodzony napęd zaworu (silnik + przekładnia) → wymiana napędu; po wymianie kalibracja położeń (urządzenie samo wykona na pierwszym uruchomieniu). - Mikrostyki/enkoder położenia – wymiana małej płytki lub samych styków. - Uszkodzony driver silnika na płycie – rzadziej; wymaga identyfikacji układu i wymiany.
---
Co jeszcze potrzebuję od Ciebie - Zbliżenie na sam zawór ceramiczny i jego wtyczkę (żeby potwierdzić typ czujników). - Pomiary: - rezystancja silnika zaworu, - czy pojawia się napięcie na silniku w chwili, gdy wyskakuje błąd, - napięcie 5 V podczas tej próby. - Informacja, czy przed błędem słychać 2–3 krótkie próby obrotu zaworu (bzyczenie) czy cisza.
Chętnie przeprowadzę Cię krok po kroku przez kolejne pomiary na podstawie zdjęć/pomiarów. Jeśli wolisz „na skróty” i masz ograniczony czas – najskuteczniejsze bywa po prostu wymienienie kompletnego zespołu zaworu ceramicznego wraz z napędem.
