Po kolei;

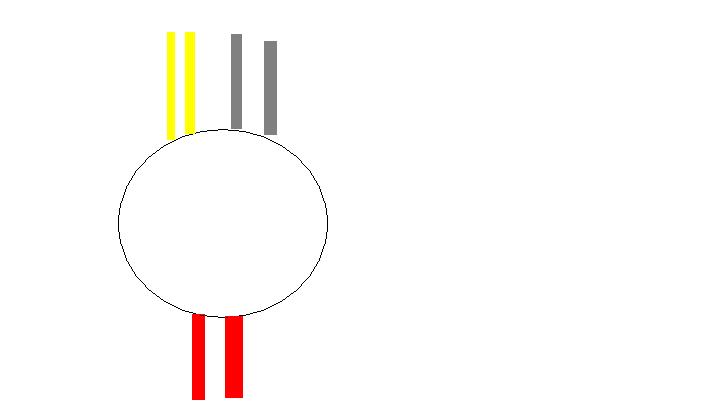

Trafo-czerwone to do 220~V
Jak już podłączysz (uwaga-sieć!!!) pomierz napięcia na pozostałych wyprowadzeniach.Powinieneś otrzymać mniej więcej ~26V na przewodach żółtych i tyle samo na tych drugich.Żółty ( ten wewnętrzny ) łączysz z szarym jemu najbliższym.Mierzysz.Powinno być : od żółtego do połączonych żółtego z szarym ~26V i tyleż samo od połączonych do szarego.Podłączasz (po odłączeniu zasilania!!!) do wejścia płytki zasilacza.Patrząc na rysunek ścieżek zasilacza od góry: żółty,żółty ten co był połączony z szarym , szary ten co był połączony z żółtym,i szary.Mam nadzieję że wiesz jak wlutować mostek prostowniczy i kondensatory...
in-input to wejście
gnd - ground to masa
out1 -wyjście na głośnik
out2 -wyjście na głośnik
vcc + podłączysz do wyjścia z zasilacza+
vcc - podłączysz do wyjścia z zasilacza -
gnd to 0 -podłączysz do ścieżki zasilacza,która jest połączona z + i - kondensatorów oraz z żółtym i szarym przewodem.
Rozumiem,właściwie powinienem od tego zacząć,że masz do tego jakąś instrukcję i że jest to wzmacniacz mostkowy???Jeśli tak to OK,jeśli nie (nie mogę dojrzeć na schemacie) i jest to wzmacniacz stereo łośniki podłączasz do out1-plus 1-go głośnika i out2 -plus drugiego głośnika .Minusy głośników podłączasz do masy przy zasilaczu (ten wspólny z żółtym i szarym przewodem).Zanim jednak podłączysz zasilanie odłącz głośniki i sprawdź czy po podaniu zasilania nie masz na out1 i out2 jakiegoś napięcia.Jak jest 0 lub około zera możesz zrobić następny krok i podłączyć głośniki,a następnie sprawdzać dalej już z muzyką.Oczywiście pamiętasz,że scalaki MUSZĄ być przykręcone do radiatorów?Najlepiej z użyciem podkładki mikowej izolującej i pasty termoprzewodzącej.
Powodzenia
Pozdrawiam.
