Wykonam płytki PCB, pojedyńcze sztuki lub małe serie.

darrrrek · 2007-09-05T21:45:22+02:00

Witam ! Wykonuje płytki PCB metodą fotochemiczną, jednostronne, wiercenie. Mogę także wykonać montaż elementów, oraz zaprojektować PCB według schematu. Ceny: 0,20 zł za 1cm2 i taniej, zależne jest to od projektu, zatem jesli jest ktos zainteresowany prosze o przeslanie projektu a ja odpowiem za...

darrrrek 05 Wrz 2007 21:45 4008 22

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 4254431 05 Wrz 2007 21:45

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #1
4254431 05 Wrz 2007 21:45

Witam !

Wykonuje płytki PCB metodą fotochemiczną, jednostronne, wiercenie.
Mogę także wykonać montaż elementów, oraz zaprojektować PCB według schematu.

Ceny:
0,20 zł za 1cm2 i taniej, zależne jest to od projektu, zatem jesli jest ktos zainteresowany prosze o przeslanie projektu a ja odpowiem za ile moge wykonac plytke. Przy wiekszej ilosci schodze znacznie z ceną.

Pytania prosze przesyłac na PW lub maila: darrrrek(_at_)interia.pl

Załączniki:

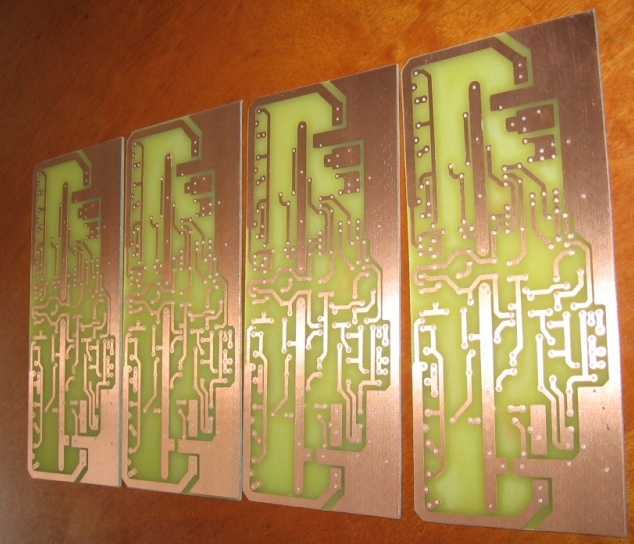

Obraz 006.jpg (268.46 KB) Musisz być zalogowany, aby pobrać ten załącznik.

plytka 007.jpg (20.65 KB) Musisz być zalogowany, aby pobrać ten załącznik.

plytka 006.jpg (45.61 KB) Musisz być zalogowany, aby pobrać ten załącznik.

plytka 005.jpg (35.66 KB) Musisz być zalogowany, aby pobrać ten załącznik.

plytka 004.jpg (13.67 KB) Musisz być zalogowany, aby pobrać ten załącznik.

plytka 002.jpg (35.53 KB) Musisz być zalogowany, aby pobrać ten załącznik.

plytka 001.jpg (54.79 KB) Musisz być zalogowany, aby pobrać ten załącznik.

Obraz 002.jpg (71.51 KB) Musisz być zalogowany, aby pobrać ten załącznik.

REKLAMA
#2 4254701 05 Wrz 2007 22:34

neo_dc neo_dc

Poziom 32

Posty: 2206

Pomógł: 178

Ocena: 211
Post #2
4254701 05 Wrz 2007 22:34

A jakiś cenniczek, koszty wysyłki itp, itd ?
#3 4254741 05 Wrz 2007 22:42

Uszol 1990 Uszol 1990

Poziom 29

Posty: 1570

Pomógł: 41

Ocena: 72
Post #3
4254741 05 Wrz 2007 22:42

podaj przykładowo cenę płytki 10cm x 10cm
bez wiercenia itd... sama płytka...
REKLAMA
#4 4254758 05 Wrz 2007 22:47

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #4
4254758 05 Wrz 2007 22:47

0.20 zł za 1 cm2 bez cynowania, z wierceniem
0.25 zł za 1 cm2 z cynowaniem + wiercenie
0.18 zł za 1 cm2 bez wiercenia, bez cynowania
#5 4254786 05 Wrz 2007 22:52

Matizz Matizz

Poziom 18

Posty: 375

Pomógł: 9

Ocena: 11
Post #5
4254786 05 Wrz 2007 22:52

czym cynujesz płytki?
wykonujesz też nadruki warstwy elementów?
#6 4254828 05 Wrz 2007 23:05

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #6
4254828 05 Wrz 2007 23:05

Warstwe opisową moge robic ale dopiero za okolo 2-3 tygodnie. Jednak nie była by ona robiona na tej zasadzie co w fabrycznych płytkach, opis byłby wywołaną emulsją koloru niebieskawego. Nie posiadam sita do wykonywania warstwy opisowej białą farbą.

Cynowanie chemiczne

Dodano po 2 [minuty]:

w niedalekiej przyszłości bede tez wykonywał płytki dwustronne bez metalizacji.
REKLAMA
#7 4255127 06 Wrz 2007 01:28

elektryk elektryk

Poziom 42

Posty: 11029

Pomógł: 439

Ocena: 240
Post #7
4255127 06 Wrz 2007 01:28

A gdzie kolega na mapie sie znajduje?
#8 4255322 06 Wrz 2007 08:46

markosik20 markosik20

Poziom 33

Posty: 2261

Pomógł: 208

Ocena: 147
Post #8
4255322 06 Wrz 2007 08:46

Cytat:
scieżki minimum 2mils, pady minimum 60 mils

Nie przesadziłeś z tymi 2milsami? Firmy specjalizujące się nie chcą schodzić poniżej 6mils a niektóre nawet 10 Rozumiem że 2mils to minimalna szerokość scieżki i odstęp między nimi?
#9 4255859 06 Wrz 2007 12:56

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #9
4255859 06 Wrz 2007 12:56

Cytat:
Nie przesadziłeś z tymi 2milsami? Wink Firmy specjalizujące się nie chcą schodzić poniżej 6mils a niektóre nawet 10 Wink Rozumiem że 2mils to minimalna szerokość scieżki i odstęp między nimi?

Nie przesadzilem zrobilem testy jak to wychodzi i jest OK, mysle ze nawet 1 mils by wyszedł. Co do pytania, minimum 2 milsy a 4 milsy przerwy pomiedzy sciezkami.
#10 4256463 06 Wrz 2007 16:03

ziomal_87 ziomal_87

Poziom 18

Posty: 384

Pomógł: 20

Ocena: 6
Post #10
4256463 06 Wrz 2007 16:03

darrrrek napisał:
Witam !

Wykonuje płytki PCB metodą fotochemiczną, jednostronne, cynowanie, wiercenie, scieżki minimum 2mils, pady minimum 60 mils.

pozwolisz ze Cie wysmieje? nawet jesli to ma sie skonczyc warnem lub banem dla mnie.....
<hahahahahahahahahaha> rotfl LOL i OMG to nie ta bajka chyba Ci sie milsy z mm pomylily albo skoro twierdzisz ze dajesz rade pokaz foto tego!!
#11 4256706 06 Wrz 2007 17:06

aelektronik aelektronik

Poziom 12

Posty: 70
Post #11
4256706 06 Wrz 2007 17:06

1 mils to fizycznie niemożliwe ze względu na grubość miedzi i podtrawienia. Twierdzisz że wytrawisz ścieżki 0,0254 mm z izolacją 0,1mm
Jesteś pewien że bezbłędnie wytrawisz dziesięcio centymetrową magistralę 8 bitową z dokładnością do 2 milsów??
Cena też nie powalająca. 25zł /dm to standard (< 1dm) z dokumentacją,powierceniem,soldermaską, opisami i fakturką :]

Może Ziomal za ostro pojechał ale ma rację
#12 4258086 06 Wrz 2007 22:56

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #12
4258086 06 Wrz 2007 22:56

aelektronik napisał:

Cena też nie powalająca. 25zł /dm to standard (< 1dm) z dokumentacją,powierceniem,soldermaską, opisami i fakturką :]

Chetnie poznam tą firme najtansza jaką znam oferuje to w cenie 50 zł brutto.

Dodano po 3 [minuty]:

poza tym nie rozumiem komentarzy ktos kto jest zainteresowany podepnie sie prywatnie, i sie dogadam. Na zainteresowanie nie narzekam a wszystkie wypowiedzi tutaj ignoruje wiec szkoda trudu

Pozdro
#13 4258908 07 Wrz 2007 10:37

neo_dc neo_dc

Poziom 32

Posty: 2206

Pomógł: 178

Ocena: 211
Post #13
4258908 07 Wrz 2007 10:37

plytka 001.jpg jest 2 mils - widać po prawej takie jakby wzory testowe...

mi się podobają ogólnie, tylko cena troszkę duża ( jak dla mnie, amatora ), ale jak ktoś robi kilka/kilkanaście płytek albo jedną dużą i skomplikowaną to wydaje się ok

Dobra koniec tematu
REKLAMA
#14 4259033 07 Wrz 2007 11:28

mcoola mcoola

Poziom 19

Posty: 436

Pomógł: 22

Ocena: 9
Post #14
4259033 07 Wrz 2007 11:28

A koszty wysyłki? Skad jestes?
#15 4259493 07 Wrz 2007 14:31

ziomal_87 ziomal_87

Poziom 18

Posty: 384

Pomógł: 20

Ocena: 6
Post #15
4259493 07 Wrz 2007 14:31

Ok prosze zrób test dla mnie i wyslij zeskanowana plytke tu na elke w jakosci 600dpi. Jezeli sie uda to na milion procent bedziesz miec duza klientele. Dolaczam plik z projektem. Jesli szkoda Ci materialu to ja zaplace za wykonanie tego (w razie co wycena na PW).... plytka jest malych wymiarow w formacie gerber wysokosc to 180mils(kontrolnie) format zapisu 2:4 Angielski

Załączniki:

test.zip (979 Bajtów) Musisz być zalogowany, aby pobrać ten załącznik.
#16 4261442 08 Wrz 2007 00:35

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #16
4261442 08 Wrz 2007 00:35

ziomal_87 jesli jest to mozliwe, przeslij plik w formacie PDF, wydrukuj go PDFCreatorem, lub PCB. Mam problem z jego otwarciem.

Jestem z Oświęcimia, cena wysyłki zalezy juz jedynie od Was (priorytet, ekonomiczna,jako paczka, list...itd).

Dodano po 22 [minuty]:

dobra juz mam w PDF'ie, sam jestem ciekaw jak to wyjdzie, ale test zrobie dopiero jak bede miał kilka swoich płytek do wywołania, bo laminaty mam w kawałkach 20x20(juz pokryte emulsją swiatłoczułą) i szkoda marnowac dla płytki 5mmx7mm. Chyba ze ktos posiada schemat PCB fajnego zestawu uruchomieniowego dla Atmegi8/16/32 ?? na płytce jednostronnej to wtedy moge test wykonac gdzies obok na laminacie.
#17 4261750 08 Wrz 2007 08:50

dulin7 dulin7

Poziom 16

Posty: 270

Ocena: 9
Post #17
4261750 08 Wrz 2007 08:50

a na jakiej grubosci(grugosc miedzi) laminacie to robisz??
Czy jest mozliwosc wykonania solder maski??
Pozdrawiam!!!
#18 4264088 08 Wrz 2007 22:49

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #18
4264088 08 Wrz 2007 22:49

niestety bez solder maski
grubosc laminatu 1,5mm FR4 (szklano epoksydowy)
grubosc miedzi 35 um

Jutro wyjezdam na 2 tygodnie ! nie bede do powrotu odpisywał
#19 4264946 09 Wrz 2007 11:37

kafka kafka

Poziom 22

Posty: 662

Ocena: 17
Post #19
4264946 09 Wrz 2007 11:37

A czym cynujesz te płytki? Chyba nie odpowiedziałeś...
#20 4265338 09 Wrz 2007 13:13

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #20
4265338 09 Wrz 2007 13:13

darrrrek napisał:

Cynowanie chemiczne
#21 4265599 09 Wrz 2007 14:34

dulin7 dulin7

Poziom 16

Posty: 270

Ocena: 9
Post #21
4265599 09 Wrz 2007 14:34

A czy na specjalne zamowienie da sie zrobic na laminacie z miedzia ok 100um?? bo te 35 to malo takie pospolite maja chyba 70um??
Pozdrawiam!!!
#22 4265617 09 Wrz 2007 14:40

ziomal_87 ziomal_87

Poziom 18

Posty: 384

Pomógł: 20

Ocena: 6
Post #22
4265617 09 Wrz 2007 14:40

Maski mozna nabyc u petersa http://www.peters.de/ tyle, ze w ilosciach produkcyjnych ;p

Zdania zaczynamy z wielkiej litery.
Proszę w swoich wypowiedziach używać polskich znaków diakrytycznych - ą, ę, ś, ł itd.
Przed "że" stawiamy przecinek
[_P_]

=====
Z wielka checia bym mogl uzywac ą, ę, ś, ł itd. tyle ze pracuje na takim a nie innym sprzecie w pracy gdzie nie ma oto tych liter polskiego alfabetu. A praw administratora brak ;p wiem ze to niechlujnie wyglada. przecinki i wielkie litery zgoda bo to czyste niedbalstwo, zaraz je poprawiam
#23 4322551 26 Wrz 2007 19:57

darrrrek darrrrek

Poziom 22

Posty: 733

Pomógł: 4

Ocena: 98
Autor tematu

Post #23
4322551 26 Wrz 2007 19:57

Witam, wrócilem z wyjazdu. Zainteresowanych zapraszam na PW lub maila.
