Jak przerobić mikroamperomierz na omomierz z zakresem 75-120 Om?

Wojtech 12 Kwi 2009 00:20 5710 11
  • #1 6404203
    Wojtech
    Poziom 11  
    Posty: 44
    Ocena: 11
    Witam wszystkich.

    Jak wykonać omomierz którego skala nie zaczyna sie zerem?

    Chcę aby tarcza mojego przyrządu zaczynała się na 75 Om a kończyła się na 120 Om. Przyjmijmy że użyty mikroamperomierz ma zakres np 1mA/ dla 1V.

    Już tłumaczę o co chodzi.

    Wartość mierzona to 100 Om +-5%. Nie występują inne wartości, stąd wymóg rozciągnięcia wycinka skali.

    Użyty ma być tani seryjny ustrój pomiarowy za kilka złotych (chcę wykonać 10 omomierzy do jednoczesnego pomiaru 10 rezystancji) z którego zostanie usuniety fabryczny bocznik w celu "odzyskania czułości"

    Łatwo zauważyć że poprzez włączenie opornika w szereg z mikroamperomierzem do zasilanego stałym napieciem obwodu uzyskujemy omomierz "z zerem". więc to rozwiązanie odpada.

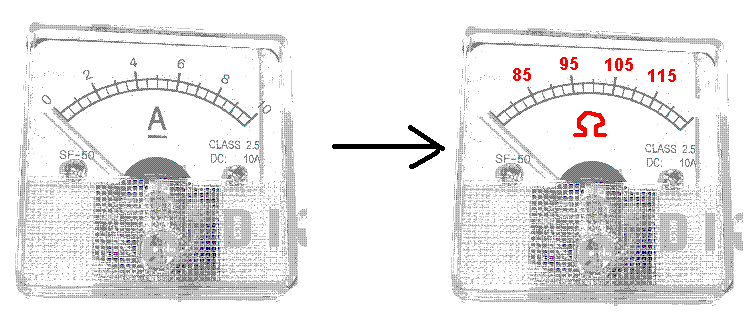

    Proszę zobaczcie obrazek
    Jak przerobić mikroamperomierz na omomierz z zakresem 75-120 Om?

    Będę wdzięczny za radę jak to podłaczyć i jakiego typu ustrój pomiarowy się nadaje.

    Wojtek
  • Pomocny post
    #2 6404432
    Dioda52
    Poziom 27  
    Posty: 932
    Pomógł: 71
    Ocena: 313
    Do pomiaru uzyj czteroramiennego mostka pradu stalego, znanego pod nazwa: mostka Wheatstone'a.
  • #3 6404807
    Konto nie istnieje
    Konto nie istnieje  
  • #4 6407663
    Wojtech
    Poziom 11  
    Posty: 44
    Ocena: 11
    Dziękuję za zainteresowanie tematem.

    Dioda 52:
    Znam ten mostek z literatury ale zasada posługiwania sie nim polega na uzyskaniu równowagi przy pomocy regulowanych oporów. A więc trzeba kręcić gałką.

    A ja muszę widzieć wynik na skali bez kręcenia gałką. Nie jest to lenistwo, ale usprawnienie seryjnych pomiarów.
    Widzę to tak: właczam dziesięć mierzonych oporników w obwód i jednym rzutem oka oceniam czy wszystkie wskazówki mieszczą się na zielonym fragmencie skali czyli 100 omów +/- 5%.
    Cały pomiar trwa 3 sekundy.


    Elektrit:
    Rozumiem że chodzi o właczenie ustroju równolegle bądź szeregowo do mierzonego oporu. Nie mam pojęcia który lepiej sie nadaje. Obojetne byleby działał.


    Podajcie jakiś schemat proszę. Może być bez wartości, byle zrozumieć pomysł.

    Tak sobie myślę czy może właczyć w obwód jakiś element o stałym spadku napięcia, np diodę...?


    A jak pracuje typowy woltomierz samochodowy o zakresie 8-16V?
    Tam tez nie ma zera na skali. Czy może jest tam jakaś dioda zenera w szeregu?

    czy tu nie ma jakiejś podpowiedzi?

    Wojtek
  • #5 6407742
    Paweł Es.
    VIP Zasłużony dla elektroda
    Posty: 6981
    Pomógł: 1236
    Ocena: 693
    Pytania:

    1. Czy każdy omomierz ma być oddzielną jednostką pomiarową czy to ma być cały kombajn w jednej obudowie ?

    2. Czy nie lepiej zrobić testera dwustanowego:

    a) wartość rezystora w zakresie 100% +/-5%
    b) wartość rezystora poza zakresem ?

    3. Jak chcesz zasilać ten system pomiarowy ?

    4. Dlaczego musi być aż 10 tych torów pomiarowych ?
  • #6 6407825
    kris8888
    Poziom 41  
    Posty: 7109
    Pomógł: 537
    Ocena: 1935
    Wojtech napisał:

    Dioda 52:
    Znam ten mostek z literatury ale zasada posługiwania sie nim polega na uzyskaniu równowagi przy pomocy regulowanych oporów. A więc trzeba kręcić gałką.



    Nie trzeba kręcić żadną gałką. Możesz użyć tzw. niezrównoważonego mostka Wheatstonea, w którym dobierasz na stałe wartości trzech rezystorów w gałęziach mostka tak, zeby po podłączeniu badanej rezystancji Rx=100Ω do czwartej gałęzi uzyskac wychylenie wskazówki przyrządu np. do połowy. Robisz w tym miejscu sobie oznaczenie na skali. Co prawda nadal przy braku podłączonej rezystancji badanej wskazówka sie nie wychyli, ale za to zaletą mostka będzie jego duża czułość wskazań w okolicy 100Ω. Wartości rezystancji stałych mostka to np. 100Ω, 100Ω, 50Ω.
  • #7 6407905
    Wojtech
    Poziom 11  
    Posty: 44
    Ocena: 11
    Paweł Es:

    1. kombajn czy 10 odrębnych urzadzen - to bez znaczenia. Może byc i tak i tak.
    2. Tester 2- stanowy mógłby byc ale to chyba bardziej skomplikowane niż omomierz z rozciągnieta skalą?
    3. Zasilać "system pomiarowy" (dumnie to brzmi:) chciałbym z zasilacza np 12 V
    4. 10 torów potrzeba bo jest 10 oporników do skontrolowania na raz.
    To miało być proste


    Kris8888
    podoba mi się to rozwiazanie z mostkiem niezrównoważonym. Czy da to efekt "rozciągniętej skali" ? choćby nieliniowej?
    Znalazłem sporo tutaj http://wapedia.mobi/pl/Mostek_(elektronika)

    Jak jednak dobrac te rezystory?
    Wojtek
  • Pomocny post
    #8 6407996
    Paweł Es.
    VIP Zasłużony dla elektroda
    Posty: 6981
    Pomógł: 1236
    Ocena: 693
    Rozwiązanie z miliamperomierzem:

    Jak przerobić mikroamperomierz na omomierz z zakresem 75-120 Om?

    Dla 75Ω napięcie na mierniku wynosi 0V
    Dla 125Ω napięcie to wynosi 1V.


    Rozwiązanie z komparatorem okienkowym (wydaje mi się, że prostsze)
    na 1 LM339 robimy dwa tory pomiarowe. Potencjometry zadawania poziomów mogą być wspólne dla całości.
    Dioda świeci gdy rezystor mieści się w zakresie +/-5%.


    Jak przerobić mikroamperomierz na omomierz z zakresem 75-120 Om?

    Na potencjometrach ustawiasz napięcia:

    $$U1=5V*\frac{Rx*0.95}{Rx*0.95+R5}$$

    $$U2=5V*\frac{Rx*1.05}{Rx*1.05+R5}$$

    Układ ma tę zaletę, że łatwo go przeprojektować na inne wartości rezystancji i inne tolerancje. Można też dać przełącznik zespołów potencjometrów zadających poziomy i szybciutko sobie przełączać wymaganą tolerancję.

    Rezystory w układzie są 1%.

    W obu układach stosujemy potencjometry wieloobrotowe
  • #9 6408038
    Dioda52
    Poziom 27  
    Posty: 932
    Pomógł: 71
    Ocena: 313
    Dobiera sie oporniki tak , aby otrzymac na srodku skali dokladnie 100Ω. Wtedy dobiera sie pozostale dwa oporniki w galezi, ktore tak sie dobiera, aby bylo wychylenie na brzegach skali odpowiadajace zakladanym tolerancjom. Jak bedzie trzeba to narysuje schemat. Uzyte oporniki powiny miec tolerancje 1%, lub lepsza. Wykonanie go na ukladzie scalonym to jest nic innego jak tez mostek, tylko jest wiecej elementow.
  • Pomocny post
    #10 6408982
    kris8888
    Poziom 41  
    Posty: 7109
    Pomógł: 537
    Ocena: 1935
    Wojtech napisał:

    podoba mi się to rozwiazanie z mostkiem niezrównoważonym. Czy da to efekt "rozciągniętej skali" ? choćby nieliniowej?
    Znalazłem sporo tutaj http://wapedia.mobi/pl/Mostek_(elektronika)

    Jak jednak dobrac te rezystory?
    Wojtek


    Tak, da to efekt "rozciągniętej skali", bo gdybyś przeanalizował równania mostka to zauwazysz, że prąd przepływający przez miliamperomierz jest wprost proporcjonalny (lub odwrotnie proporcjonalny) do odchyłki Rx od wartości znamionowej 100Ω. To czy wprost czy odwrotnie proporcjonalny zależy w którym miejscu włączysz Rx w mostku. A jakie wartości oporów stałych dać to juz napisałem. Ten 50Ω daj na przeciwko Rx w mostku. Tym większe rozciagnięcie skali uzyskasz im bardziej zmniejszysz wartość tych dwóch oporów stałych 100Ω, ale nie możesz ich zmniejszać do bardzo małych wartości, bo wówczas oporność przewodów i połaczeń będzie za bardzo fałszować pomiar. Poza tym większy prąd będzie pobierany wówczas z źródła zasilania.
  • #11 6409642
    Paweł Es.
    VIP Zasłużony dla elektroda
    Posty: 6981
    Pomógł: 1236
    Ocena: 693
    Układ z komparatorami, który podałem wcześniej, można zrobić na dwa sposoby: albo 20 komparatorów (5 układów LM339) albo układ z 2 komparatorami i multiplekserem analogowym na wejściu podłączającym kolejno wejścia komparatorów do poszczególnych dzielników (R5/Rx)
    i demultiplekser na wyjściu podłączający odpowiednią diodę LED na wyjście komparatorów. Przyczęstotliwości przemiatania większej niż 10*20Hz będzie to wyglądało jakby wszystkie rezystory były mierzone jednocześnie. Dodatkowo można dodać komparatory z innymi progami i dodatkowe diody sygnalizujące, że rezystor jest w zakresie np. +/-5, albo +/-2%, możliwości jest wiele.
  • #12 6411565
    Wojtech
    Poziom 11  
    Posty: 44
    Ocena: 11
    Paweł Es.
    Bardzo dziękuję za te rozwiazania. Komparator okienkowy jest na tyle ciekawym, skutecznym ( i w sumie prostym) rozwiązaniem że chyba skusze sie na niego, mimo że miało to być proste i bez półprzewodników.

    Wybiore prawdopodobnie wariant 5x2 jako prostszy od tego z multipleksowaniem.

    Jeszcze raz dzięki i doceniam schematy z konkretnymi wartościami. Skorzystam z tego.

    Kris8888 i Dioda 52.
    Dzięki za informacje o mostkach niezrównoważonych. Zaczne od mostka a skończę na rozwiązaniu ze światełkiem.

    Mała refleksja. Jeden świąteczny łikend i problem sie rozwiązuje. Uczynni ludzie + Internet to potęga. Na serio.

    Postaram się napisać/sfotografować jak coś sklecę.

Podsumowanie tematu

LABEL_AI_GENERATED
Użytkownik pyta o możliwość budowy omomierza z niestandardowym, rozciągniętym zakresem pomiarowym od 75 do 120 Ohm, wykorzystującego tani mikroamperomierz, do szybkiej, seryjnej kontroli rezystorów o wartości nominalnej 100 Ohm +/- 5%. Standardowy układ omomierza szeregowego z zerem na początku skali jest nieodpowiedni.

Zaproponowane rozwiązania to:
1. **Mostek Wheatstone'a**: Sugerowano użycie mostka niezrównoważonego. Dobierając na stałe wartości trzech rezystorów mostka, można uzyskać wychylenie wskaźnika miernika (wpiętego w gałąź pomiarową mostka) proporcjonalne do odchyłki mierzonej rezystancji od wartości nominalnej (np. 100 Ohm), co daje efekt rozciągniętej skali w interesującym zakresie. Wartości rezystorów mostka (np. 100, 100, 50 Ohm) mają wpływ na czułość pomiaru. Zalecana jest wysoka precyzja (np. 1%) rezystorów stałych.
2. **Układ z komparatorami okienkowymi**: Przedstawiono schemat wykorzystujący wzmacniacze operacyjne (np. LM339) skonfigurowane jako komparatory progowe. Układ sprawdza, czy napięcie na badanym rezystorze (będącym częścią dzielnika napięcia) mieści się w ustawionym "oknie" napięć, odpowiadającym zakresowi rezystancji 100 Ohm +/- 5%. Wynik może być sygnalizowany diodą LED (świeci, gdy rezystancja jest w zakresie). Rozwiązanie to może być skalowane do 10 torów pomiarowych poprzez zastosowanie wielu komparatorów lub multipleksowania/demultipleksowania sygnałów. Umożliwia szybką ocenę "dobry/zły" bez konieczności odczytu dokładnej wartości ze skali, co odpowiada potrzebom autora. Użytkownik skłania się ku temu rozwiązaniu.

Omówiono również potrzebę 10 torów pomiarowych do jednoczesnej kontroli oraz sposoby zasilania systemu (np. z zasilacza 12V). Wspomniano o wykorzystaniu potencjometrów wieloobrotowych do precyzyjnego ustawienia progów.
