Bascom Timer1 ATmega8 - Dioda miga zbyt szybko po załadowaniu wartości 1000

Question

mam już od dłuższego czasu problem mianowicie generator częstotliwości dzisiaj bardzo się zdziwiłem gdy nie ładuje do timera wartosci początkowej wszystko jest ok, dioda sobie miga co ok 2 sek i jest spoko gdy natomiast załaduje do timera1 16Bit np 1000 co w zauważalny sposób nie powinno zmienić...

luknogal · Answer

sprawdzałem wszystko
chyba poprostu robie jakiś głupi błąd
czegoś nie przewidziałem
np przy tak zmodyfikowanym programie
diodka miga sobie 2 razy potem chwila przerwy
potem 5 razy znowu chwila przerwy
i tak w kółko

normalnie jak dla mnie jakoś dziko

takich problemów nie ma jak do timera
wprowadze mniejszcze wartości
dłuższe czasy, wtedy jest ok

pomóżcie bo normalnie chyba się
zastrzele

$regfile = "m8def.DAT"
$crystal = 8000000
Dim Licznik As Word
Dim I As Word
Dim C As Word
Dim P As Word
Dim Pu As Integer
Dim Iu As Integer
Config Pind.2 = Output
Config Timer1 = Timer , Prescale = 8
Enable Interrupts
Enable Timer1
Start Timer1
On Timer1 Co1us
Portd.2 = 1
Portd.5 = 1
Portd.6 = 1
Portd.7 = 1
Portb.0 = 1
Cls
Cursor Off Noblink
I = 54
P = 54

Do

If Pind.5 = 0 Then
Incr P
Cls
End If

If Pind.6 = 0 Then
Decr P
Cls
End If

If Pind.7 = 0 Then
Incr I
Cls
End If

If Pinb.0 = 0 Then
Decr I
Cls
End If

C = P + I
'Pu = P * 32
'Iu = I * 32
Home
Lcd "P=" ; P ; "us"
Lowerline
Lcd "I=" ; I ; "us " ; Licznik

If Licznik = P Then
Portd.2 = 0
End If

If Licznik >= C Then
Portd.2 = 1
Licznik = 0
End If

Loop
End

Co1us:
Timer1 = 60000
Incr Licznik : Return

zumek · Answer

Witam. Na dobry początek podpowiem Ci że masz źle skonfigurowane piny do ,których (jak mi się wydaje) masz podłączone przyciski. Dla ułatwienia dodam że na tych pinach procek zawsze odczytuje 0 (w Twoim przypadku oczywiście)i dlatego Twój program tak dziwnie działa Pozdrawiam. Piotrek Sz.

luknogal · Answer

z tym się nie zgodzę
ustawiam je na 1
a drugim końcem są podłączone do masy
jeśli go naciskam wtedy pin zwiera się do 0
o procek widzi to jako zero dopiero wtedy

dodawanie i odejmowanie wartości
P I tymi przyciskami działa prawidłowo
(no czasem potrafi dodać np 5 odrazu, ale to nie problem)

więc na początek myślę że nie w tym tkwi problem
no chyba że się mylę

Dexter77 · Answer

AVR po resecie ustawia kierunek portow na wejscia wiec tylko ustawienie jedynek na porcie podciagnie je do plusa zasilania i bedzie mozna odczytywac, tu akurat nie ma bledu. Natomiast takie wyrazenie jest zle:
Config Pind.2 = Output
Pind to rejestr wejsciowy i nie mozna do niego wpisywac mozna tylko odczytywac. Domyslam sieze powinno tam byc
Config Portd.2 = Output
Pozdro
Dexter

midas78 · Answer

W Bascomie nóżki konfiguruje się przez
Config Portx = input/output - dla całego portu
Config Pinx.y = input/output - dla jednej linii
Sugerowałbym zatrzymać licznik przed załadowaniem do niego wartości. W nocie można znalźć info, że mogą pojawić się przypadkowe wartości w rejestrach przy zapisie na pracującym liczniku.

zumek · Answer

Hmmm... Akurat tak się nie da.Baskom zaprotestuje Proponuję taki teścik. Dim I As Byte Declare Sub Ala() Config Pind.7 = Input 'potem zmienić na Output Portd.7 = 1 I = 0 Cls Do If Pind.7 = 0 Then Gosub Ala LCD I Loop Sub Ala() Incr I End Sub Wdawać by się mogło że zmienna I powinna=0 jeśli nie podamy na pin 0, tak nie będzie niestety.Proszę sprawdzić.Natomiast jak ustawimy pind.7 na Output to będzie dobrze.Dlaczego tak jest hmmm...... Pzdr Piotrek Sz.

luknogal · Answer

to zatrzymanie timera przed załadowaniem wartości
jakby pomogło (przynajmniej nie zachowuje się dziwnie)
teraz miga w równych odstępach

ale nadal nie działa tak jak potrzeba
przy ustawieniach jak poniżej P,I = 20
mignięcie diody jak i przerwa trwają po
ok 1 sekunde
(na razie testuje na diodzie bo oscyloskopu
niestety nie posiadam )

a chyba tak być nie powinno, z grubsza
co wyliczyłem to powinno to być po 2ms

sam już mie wiem co może być tego przyczyną
może kwarc zły??
mam 8MHz połączony prze 2xC 16pF FS 1111:1111 external XTAL

może coś z tym

mam jescze 16MHz moge podłaczyć, tylko nie wiem czy będzie
chodził w opisie procka pisało że do 8Mhz chodzą nieoprogramwane
a 16 MHz musi być oprogramowany
nie wiem o co chodzi więc zastosowałem 8

co jeszcze może być nie tak
bo kurde potrzebny mi ten generator
od dłuższego czasu próbuje zrobić i lipa

musze osiągnąć czasy impulsów i przerwy ok 5us
najmniejsze
$regfile = "m8def.DAT"
$crystal = 8000000
Dim Licznik As Word
Dim I As Word
Dim C As Word
Dim P As Word
Dim Pu As Integer
Dim Iu As Integer
Config Pind.2 = Output
Config Timer1 = Timer , Prescale = 8
Enable Interrupts
Enable Timer1
Start Timer1
On Timer1 Co1us
Portd.2 = 1
Portd.5 = 1
Portd.6 = 1
Portd.7 = 1
Portb.0 = 1
Cls
Cursor Off Noblink
I = 20
P = 20

Do

If Pind.5 = 0 Then
Incr P
Cls
End If

If Pind.6 = 0 Then
Decr P
Cls
End If

If Pind.7 = 0 Then
Incr I
Cls
End If

If Pinb.0 = 0 Then
Decr I
Cls
End If

C = P + I
Home
Lcd "P=" ; P ; "us"
Lowerline
Lcd "I=" ; I ; "us " ; Licznik

If Licznik = P Then
Portd.2 = 0
End If

If Licznik >= C Then
Portd.2 = 1
Licznik = 0
End If

Loop
End

Co1us:
Stop Timer1
Load Timer1 , 65436
Start Timer1
Incr Licznik : Return

zumek · Answer

Dobra odczepiam się od portów I już mówię dlaczego jest jak jest Błąd tkwi w tym że zmieniasz stany pinow w pętli głównej :? A czy wiesz ile czasu zajmuje prockowi wyświetlacz LCD MNÓSTWO Pzdr. Piotrek Sz.

midas78 · Answer

OPIS FUNKCJI LOAD

Action
Load specified TIMER with a reload value.

.
.
.

It will do the calculation. (256-value)
So LOAD TIMER0, 10 will load the TIMER0 with a value of 246 so that it will overflow after 10 ticks.

TIMER1 is a 16 bit counter so it will be loaded with the value of 65536-value.

Czyli u ciebie ładuje 65536 - 65436 = 100

Przepełnienie właśnie po 65436 czyli po ~65ms
65ms * (c+i) = ~2,6s Czyli przerwa i błysk po ok 1,3 sek

Przy prawidłowym zaladowaniu będziesz miał przerwanie co 100us co po pomnożeniu przez C i I da 2ms / 2ms

Podpisuję się również "obiema ręcami" pod tym co napisał Piotrek.

luknogal · Answer

no chyba sprawa się wyjaśniła
ja myślałem odwrotnie
ładuje to timera na początek 65436
więc przepełni się po 100

a z tego co napisaliście jest zupełnie odwrotnie
a co do tego LCD to jeszcze zobacze czy to ma duży wpływ
i może będę wyświetlał tylko po zmianie wartości

dzięki

luknogal · Answer

sorry że tak męcze ale naprawde potrzebuje ten
generator

z tym load timer to racja zrobiłem według wskazówek
zmianę stanów pind.2 przeniosłem do przerwania
żeby działało pewniej

ale...

nadal coś jest do chrzanu
program zmodyfikowany poniżej według wskazówek
powinien dawać impulsy 0.5ms/0.5ms
(do timera ładuje 8 czyli przepełni się po 8*0.125us
czyli co ok 1us)
P I ustawione po 500 więc mowinnooo wyć tak jak
pisałem, natomiast działa tak że dioda pali się
jakieś 4s następnie 4s jest zgaszona tak około

i co teraz...

$regfile = "m8def.DAT"
$crystal = 8000000
Dim Licznik As Word
Dim I As Word
Dim C As Word
Dim P As Word
Dim Pu As Integer
Dim Iu As Integer
Config Pind.2 = Output
Config Timer1 = Timer , Prescale = 1
Enable Interrupts
Enable Timer1
Start Timer1
On Timer1 Co1us
Portd.2 = 1
Portd.5 = 1
Portd.6 = 1
Portd.7 = 1
Portb.0 = 1
Cls
Cursor Off Noblink
I = 500
P = 500

Do

If Pind.5 = 0 Then
Incr P
Cls
End If

If Pind.6 = 0 Then
Decr P
Cls
End If

If Pind.7 = 0 Then
Incr I
Cls
End If

If Pinb.0 = 0 Then
Decr I
Cls
End If

C = P + I
Home
Lcd "P=" ; P ; "us"
Lowerline
Lcd "I=" ; I ; "us " ; Licznik

Loop
End

Co1us:
Stop Timer1
Load Timer1 , 8
Start Timer1
Incr Licznik
If Licznik = P Then
Portd.2 = 0
End If
If Licznik >= C Then
Portd.2 = 1
Licznik = 0
End If
Return

midas78 · Answer

Fnkcja LOAD robi przeliczenia za ciebie. Jeżeli użyjesz Timerx = y to będziesz musiał sam poodejmować.
Najlepiej przenieś zmianę stanu portu do przerwania, a w pętli głównej daj tylko wyświetlanie i obsługę przycisków.

zumek · Answer

Po instrukcji Load Timer1 , 8 rejestry Timera1 zawierają wartość 248(0x00F8H) jak Ci w takim razie wyszło że przerwanie wywołasz co 8 Trzeba zajrzeć do Help-a , a tam jest wyjaśniony ten ewenement Zeby do T1 załadować taką małą(

luknogal · Answer

a tego to nie zauważyłem, że przy małych wartościach tak trzeba postępować dzięki spróbuje helpa czytam na bieżąco i jakoś tego nie zauważyłem

luknogal · Answer

już prawie ale...
jeszcze coś jest nie tak, zrobiłem jak doradzaliście
przypisałem 8 do zmiennej i za-load-owałem do timera
(reszta programu taka sama jak poprzednio)

na pierwszy rzut oka wszystko jest ok, diodka świeci
zmieniając swoją jasność w zależności od P I
Myśle sobie nareszczie mam generator (tylko teraz przyciski
chałowo działają, chyba za dużo przerwań, ale to nie szkodzi)

no ale dla ostatecznej pewności wyszperałem winscope
patrze sobie ładny w miare przebieg, choć trochę poszarpany
ale ok i...

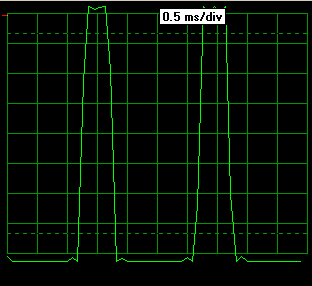

zmierzyłem czasy impulsów i przerw jak się okazało np przy
p60 I20 czas impulsu wynosi ok 0.6ms czas przerwy jest ok 3
razy dłuższy więc...

albo znowu źle licze, albo czegoś nie doczytałem...
bo nadal te czasy są nie tak

teraz nie wiem czy to wina winscope czy generatora
(dzwiękówka powinna chyba dać rade sb16 chyba 20kHz
powinien spokojnie wyciągnąć)

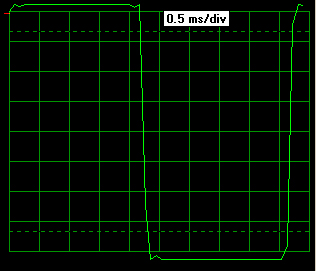

przy P100 I100 czas impulsu jak i przerwy trwają po
ponad 2ms każdy)

i teraz to już naprawdę nie wiem, bo wcześniej były głupie
błedy, a teraz nadal lipa
co dalej z tym począć ??? bo ja za mało się znam żeby coś wymyśleć
acha przebiegi z winscope

midas78 · Answer

Fragment:

Incr Licznik
If Licznik = P Then
Portd.2 = 0
End If
If Licznik >= C Then
Portd.2 = 1
Licznik = 0
End If

wykonuje się w najlepszym przypadku (bez wchodzenia do IFów) 6us. Z wejściem do drugiego IFa 7us. Krótko mówiąc procesor nie ma nawet czasu na wyjście z przerwania a już powinien obsłużyć następne.
Czyli na tym kwarcu nie widać szans na tak szybką zmianę stanu portu.
W Bascomie można pisać wstawki w assemblerze. Możesz napisać swoją wstawkę, która na pewno wykona się szybciej.
Spróbuj dać większy kwarc, i/lub zredukować ilość wejść do przerwania do minimum (co minimalny wymagany czas).

Jeżeli ustawiłbyś wywołanie przerwań co 5us miałbyś czas na wykonanie 40 instrukcji (w tym załadowanie licznika).
Może wstanie ten procek na 10MHz, zawsze to 10 instrukcji więcej.

DODATEK:
Odpuść sobie LOAD i sam policz co masz załadować do licznika. Tracisz przez to 1,75us.

zumek · Answer

Witam.
Powiem krótko,tak wygląda Twoje przerwanie.

;o tym nawet nie wiesz,bo to generuje Bascom.

PUSH    R0
PUSH    R1
PUSH    R2
PUSH    R3
PUSH    R4
PUSH    R5
PUSH    R7
PUSH    R8
PUSH    R9
PUSH    R10
PUSH    R11
PUSH    R16
PUSH    R17
PUSH    R18
PUSH    R19
PUSH    R20
PUSH    R21
PUSH    R22
PUSH    R23
PUSH    R24
PUSH    R25
PUSH    R26
PUSH    R27
PUSH    R28
PUSH    R29
PUSH    R30
PUSH    R31

;od tąd Twój program
IN      R24,0x3F
PUSH    R24
IN      R24,0x2E
ANDI    R24,0xF8
OUT     0x2E,R24
LDI     R26,0x62
LDI     R27,0x00
LD      R16,X+
LD      R17,X
COM     R16
COM     R17
SUBI    R16,0xFF
SBCI    R17,0xFF
OUT     0x2C,R16
OUT     0x2D,R17
LDI     R24,0x01
OUT     0x2E,R24
LDI     R26,0x60
LDI     R27,0x00
RCALL   +0x003E
LDI     R26,0x68
LDI     R27,0x00
LD      R20,X+
LD      R21,X
LDI     R26,0x60
LDI     R27,0x00
LD      R16,X+
LD      R17,X
CP      R16,R20
CPC     R17,R21
BREQ    +0x01
RJMP    +0x0001
CBI     0x12,2
LDI     R26,0x66
LDI     R27,0x00
LD      R20,X+
LD      R21,X
LDI     R26,0x60
LDI     R27,0x00
LD      R16,X+
LD      R17,X
CP      R16,R20
CPC     R17,R21
BRCC    +0x01
RJMP    +0x0007
SBI     0x12,2
LDI     R24,0x00
LDI     R25,0x00
LDI     R26,0x60
LDI     R27,0x00
ST      X+,R24
ST      X,R25
POP     R24
OUT     0x3F,R24

;a tu znowu Bascom
POP     R31
POP     R30
POP     R29
POP     R28
POP     R27
POP     R26
POP     R25
POP     R24
POP     R23
POP     R22
POP     R21
POP     R20
POP     R19
POP     R18
POP     R17
POP     R16
POP     R11
POP     R10
POP     R9
POP     R8
POP     R7
POP     R5
POP     R4
POP     R3
POP     R2
POP     R1
POP     R0
RETI

I teraz policz sobie ,ile potrzeba czasu(cykli)na jego wykonanie :!:

Zbyt wiele wymagasz od swojego procka i Bascoma.
Skoro to ma być prosty generator to jedynie w assemblerze można popróbować obsłużyć przerwanie ,a i tak nie osiągniesz zadawalających Cię wyników :cry:

Pzdr.
Piotrek Sz.

midas78 · Answer

Widzę, że coraz bardziej zbliżamy się do assemblera.
W bascomie da się wyłączyć generowanie odkładania i pobierania ze stosu rejestrów w czasie ubsługi przerwania:
On timer1 nazwa_suba NOSAVE

Ale wtedy to asm w obsłudze przerwania obowiązkowy (bo kto odkryje, które rejestry zmienia Bascom). Ewentualnie można zdekompilować prog sprawdzić i potem dopisać.

luknogal · Answer

tak właśnie myślałem
za długi czas obsługi przerwania
tylko co ja z tym teraz poczne
w assemblerze nic nie wstawie bo nie umiem nic sensownego stworzyć

pisałem kiedyś troche ale to na zupełnie innym procku i wogóle na uczelni
na takim gotowym zestawie,

kwarca mógłbym włożyć 16 Mhz tylko nie wiem jak ustawić FuseBity
i czy kondenstaory 16pF bedą ok??
może to coś by zmieniło ??

zumek · Answer

W programach w których chcemy zapanować nad czasem bez asm-a ani rusz.Wiadomo przecież że od momentu wystąpienia przerwania do rozpoczęcia jego obsługi może minąć nawet 5 cykli (CALL,RET). Przy korzystaniu z przerwań od timerów można to skorygować z dokładnością co do cyklu,bo przecież licznik ciągle się kręci No ale to już wyższy stopień wtajemniczenia Pzdr. Piotrek Sz.

solar1 · Answer

a jak przy pomocy assemblera wyslac np 40 bitow na pin np 0.8 ? bo wlasnie ja mam podobny problem staram sie zrobic generator stanow logicznych ... taki w ktorym moglbym sobie zmieniac co ma generowac procesorek w danym czasie ,ale jestem za slaby w programowaniu pomoze ktos ? ;/

Bascom Timer1 ATmega8 - Dioda miga zbyt szybko po załadowaniu wartości 1000

Post #1

Post #2

Post #3

Post #4

Post #5

Post #6

Post #7

Post #8

Post #9

Post #10

Post #11

Post #12

Post #13

Post #14

Post #15

Post #16

Post #17

Post #18

Post #19

Post #20

Post #21

Post #22

Podsumowanie tematu
