Gdzie znaleźć schemat monitora Barco SCM 2850S?

Jak w temacie.

Na czym zrobiony monitor (symbole płyt, elementy na nich)? Czy to typowy monitor do PC, czy jakiś specjalizowany?

Ten typ monitora był produkowany w "wielu podobnych sobie" rozwiązaniach od 1996-2005.
Miał wej./wyj. (zależnie od rozwiąznia) typu : SVHS, RGB i D-9 RGB


Jest to potężna firma ,ma wiele oddziałów i schematów nie zamieszcza.
Robią dla nich głównie fabryki "made China" , ale solidne wykonanie.
Poczytaj
https://www.elektroda.pl/rtvforum/topic1936688.html
https://www.elektroda.pl/rtvforum/topic274660.html

Musisz podać:
- jakie scalaki na płycie ,
- rodz. gniazd na wej./wyj., opisy na druku (może foto) zazwyvzj bywały dwie płyty: główna i zasilacza + kineskop CRT 71cm

Bazujesz na schematach monitorówz tego okresu.

Lub napisz "ładny list" * oczywiście w j.ang. na firmę (serwis w Belgii, są życzliwi może podeślą serwisówkę do tego już nie produkowanego monitora (w liśćie pełny szacunek i takie tam bla-bla , z lekką pochwałą produktów f.B.wyraz zadowolenie ,
wspomnij o problemie z Monitor BARCO ...oni to lubią)

Przydatne
http://www.epanorama.net/faq/vga2rgb/scart.html

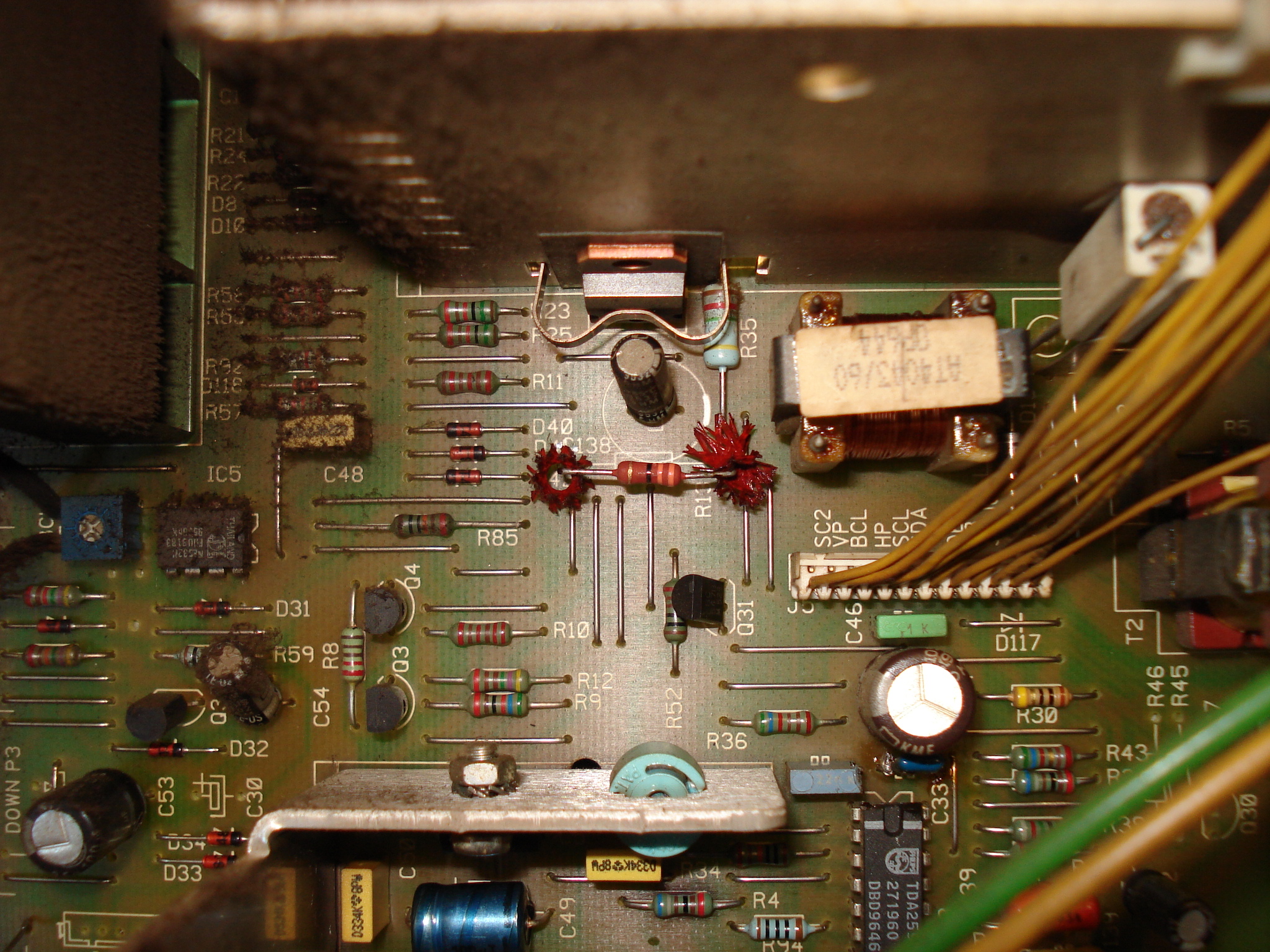

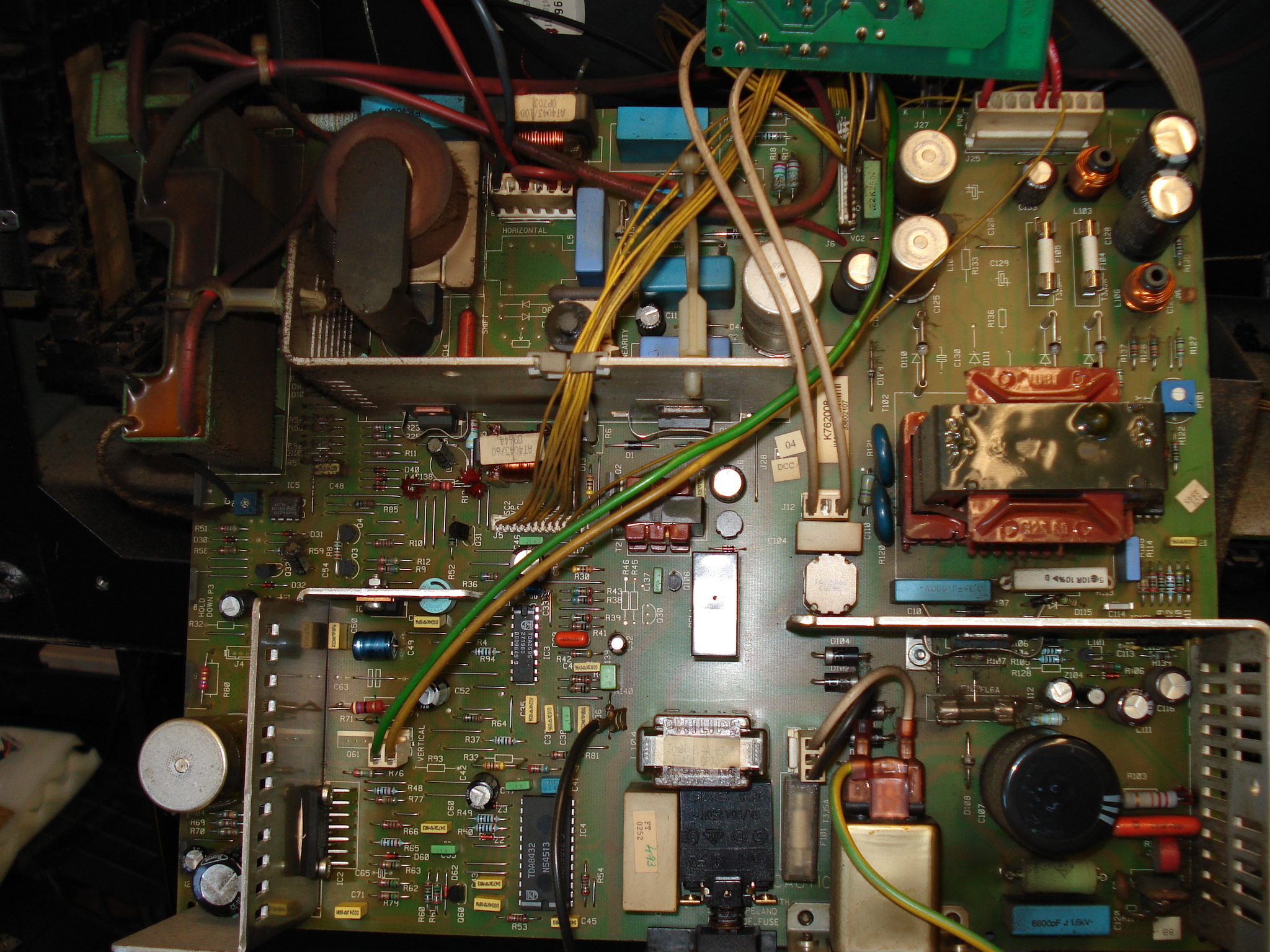

Pare fotek

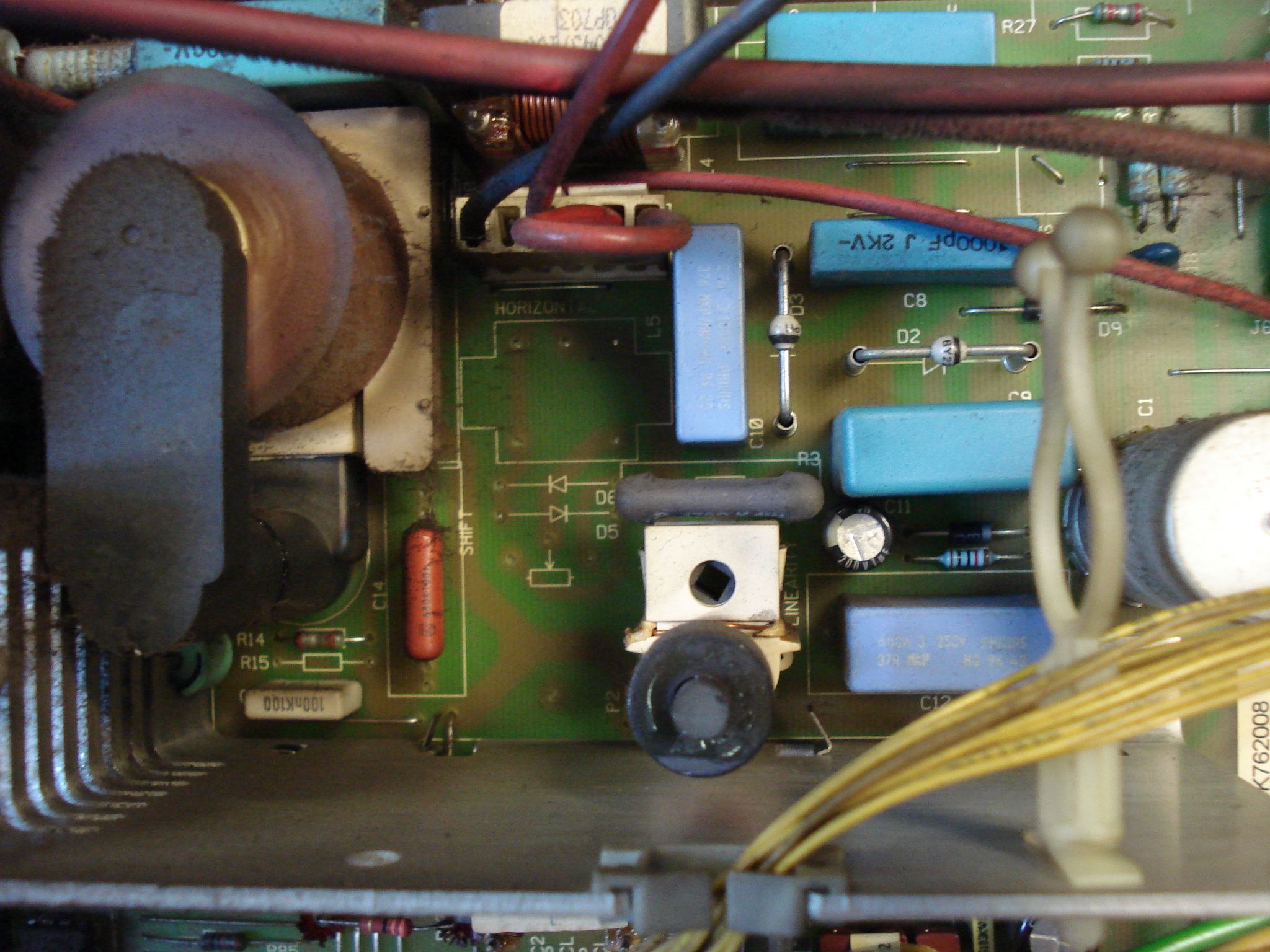

To napisz jeszcze co pisze (naklejka) na FBT (ten największy transformator, 2-ie foto ten z lewej strony) oraz jaki scalak w odch. pionowym V ( na tym dużym radiatorze pod FBT ,chyba z prawej strony)

- jakie masz uszkodzenie.

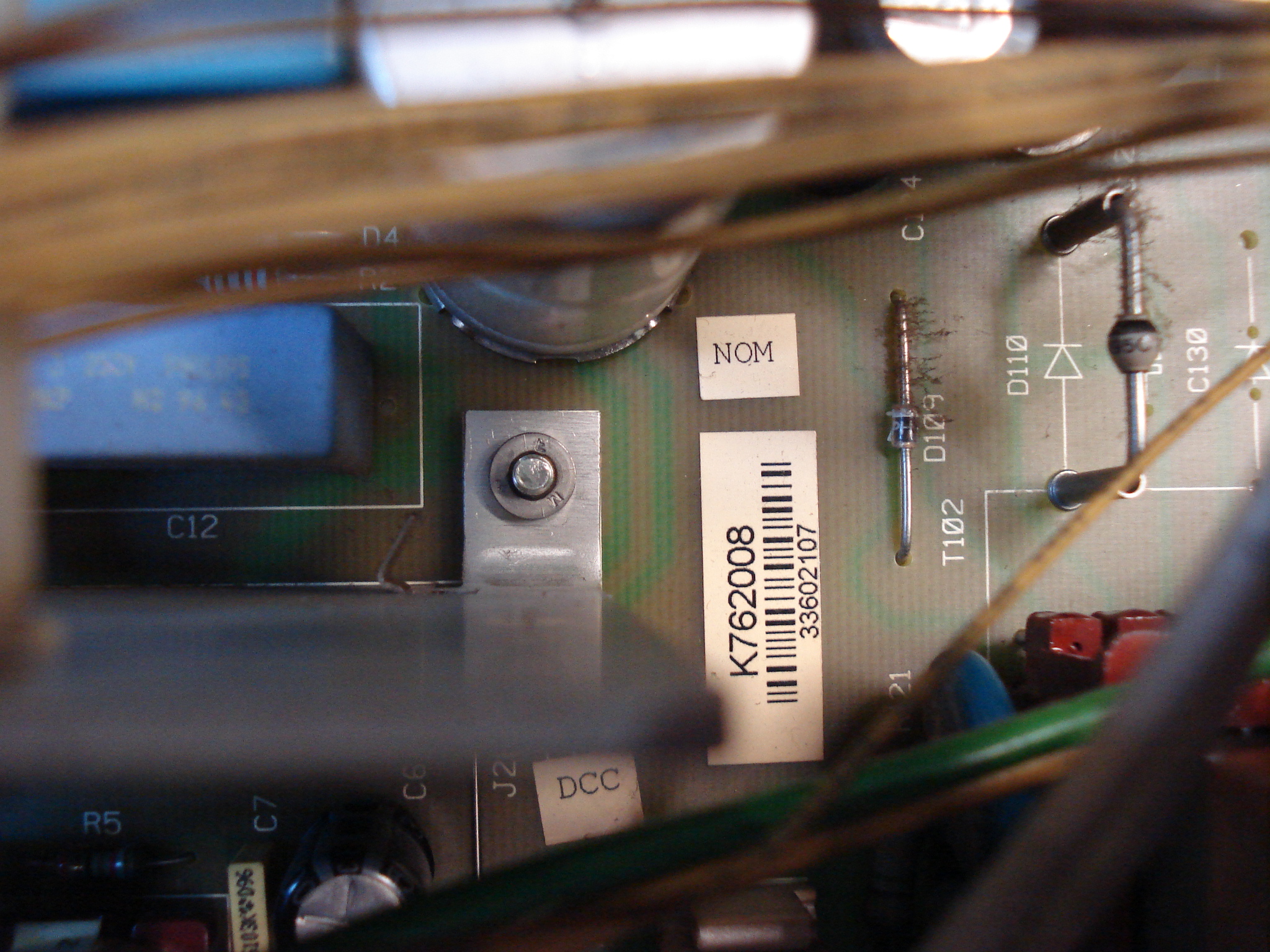

Co do schematu ciężko ,bo na płycie nic nie pisze poza ( K762008 )

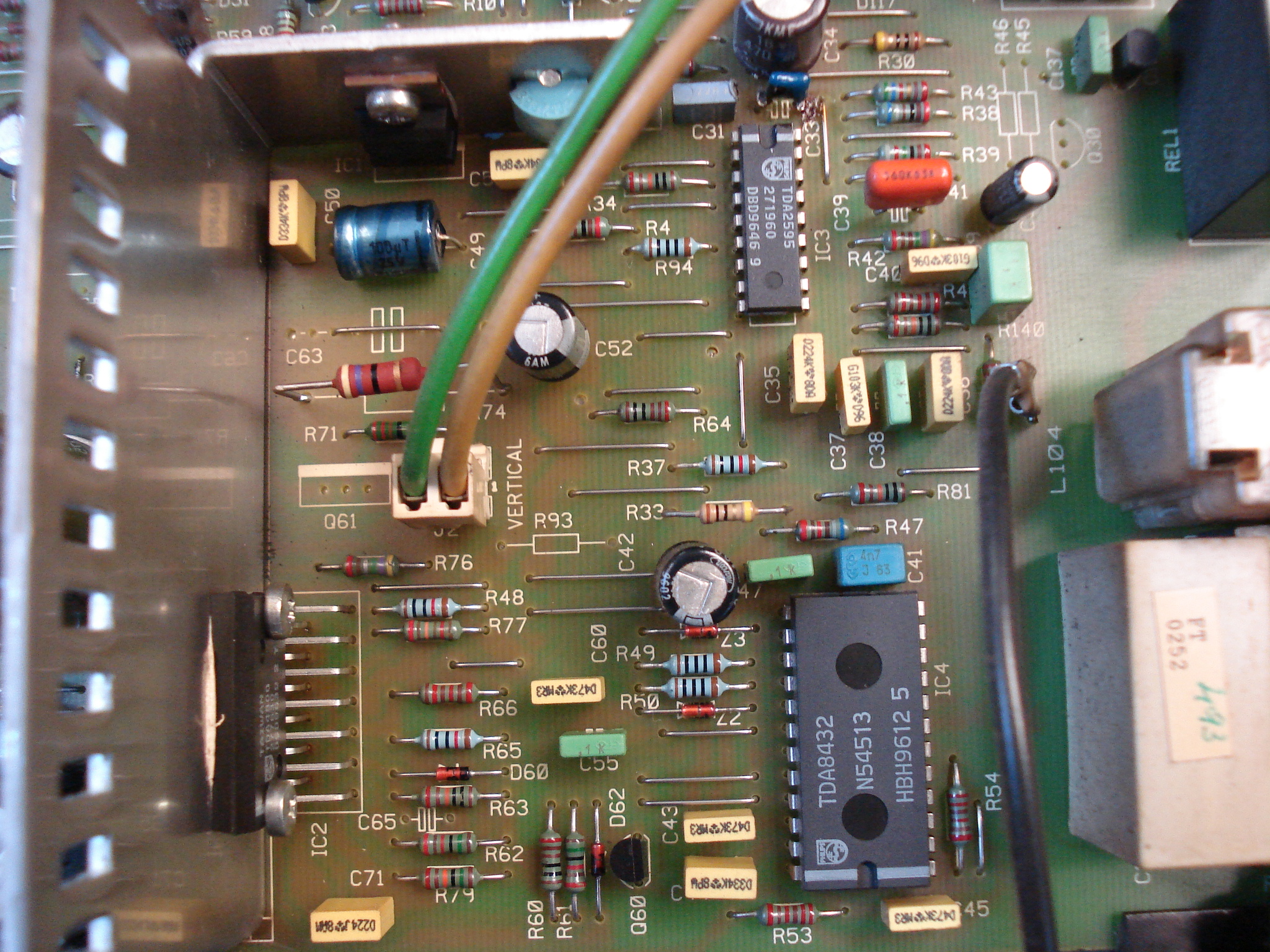

Link_ TDA8433

Z naprawa nie ma zadnych problemow - szukam .... jak w temacie.

o napisz jeszcze co pisze (naklejka) na FBT (ten największy transformator, 2-ie foto ten z lewej strony) oraz jaki scalak w odch. pionowym V ( na tym dużym radiatorze pod FBT ,chyba z prawej strony)

FBT
U7754001
M428270/02

V
TDA4800

Barco w tych latach bazował na technologii od Hitachi .
Np. Hitachi CM803ET 21", lepszy też 21" Hitachi CM815ETPlus
Firma B. jest tak samo tajemnicza jak CRT LaCie Electron, Eizo .

Tam należy szukać (schematy monitorów od H. , chyba coś było w SE z pocz. lat 200x ) i na Link_ Barco support po zalogowaniu /rejestracji.

p.s
Co ciekawe jest dużo scalaków do ukł. odchyl. pionowego

Cytat:

STV9383 Class-D Vertical Deflection Amplifier for 2.0 Amp TV and Monitor Applications
STV8172A Vertical Deflection Booster for 3-APPTV/Monitor Applications with 70-V Flyback Generator
STV9325 Vertical Deflection Booster for 2.5-APPTV/Monitor Applications with 70-V Flyback Generator
LA7835 Vertical Deflection Output Circuit with Driver for Color TV Use
LA7836 Vertical Deflection Output Circuit with Driver for TV Sets and Monitors
TDA8358J Full bridge vertical deflection output circuit in LVDMOS with east-west amplifier
TDA4800 Vertical deflection circuit for monitor applications
NTE1855 Integrated Circuit Vertical Deflection Output Circuit w/Driver Circuit for TV Monitor
NTE7085 Integrated Circuit Vertical Deflection Output Circuit w/Drive Circuit for Monitor

lecz u siebie tak na szybko nie znalazłem żadnego monitora na tym scalaku .?

Temat aktualny - ewentualne info prosze na PW.
