Wyprowadzenia na płycie głównej w standardzie AZALIA

mcy 10 Mar 2005 13:11 5417 7
Zgłoś naruszenie prawa
Odpowiedz | Nowy temat
  • #1 1303118
    mcy
    Poziom 15  
    Posty: 154
    Pomógł: 7
    Ocena: 18
    Dzień dobry

    Zakupiłem płytę główną z HD AUDIO - Gigabyte. Ma ona na płycie złącze w standardzie azalia:

    1 mic2_l
    2 gnd
    3 mic2_r
    4 -acz_det
    5 line2_r
    6 fsense1
    7 fauoio_jd
    8 no pin
    9 line2_l
    10 fsense2

    czy ktoś mógłby określić do czego służą piny od 4 do 10. (Na googlach szukałem i nie znalezłem). Chciałbym wykorzystać dodatkowe złącza audio do podłączenia front Panela.
    Z góry dziękuję za odpowiedź
  • #2 1303136
    oleq_30
    Poziom 30  
    Posty: 1525
    Pomógł: 89
    Ocena: 63
    jakbys podal dokladnie model plyty dalo by sie moze znalesc pdf do niej z inskrukcja
  • #3 1303267
    mcy
    Poziom 15  
    Posty: 154
    Pomógł: 7
    Ocena: 18
    Pdf z instrukcją to mogę Ci zalączyć lub wysłać na priva (8MB manual_8aenxp_d_e.pdf). W instrukcji jest dokładnie to samo co napisałem poprzednioi równie enigmatycznie. Płyta główna to GA-8AENXP-D. Na stronie producenta nic, w intelu nic. Co to jest ten FSENSE? Intryguje mnie wykorzystanie tych pinów.

    Dziękuję i pozdrawiam
  • #4 1337681
    mcy
    Poziom 15  
    Posty: 154
    Pomógł: 7
    Ocena: 18
    Podłaczyłem MIC R i L, LINE R i L GND wspólne dla obu i działa. Niestety nie działa HD audio - wykrywanie podłączonych odbiorników sygnału - prawdopodobnie F_SENSE. Czy może podłączyć je do lini sygnałów LINE2? Nie chcę stracić płyty głównej? CZy ktoś robił podobne eksperymenty. W zasadzie system powinien mnie informować o błędnym podłączeniu np. mikrofonu do wyjscia LINE2.

    CZy ktoś spotkał się z tym problemem?
  • #5 1398714
    mcy
    Poziom 15  
    Posty: 154
    Pomógł: 7
    Ocena: 18
    Nie działa mi wejście MIC. Podłączyłem Gnd - wspólna masa - pin 2 no i mic_L i mic_R odpowiednio do L i R mini Jack.

    CZy ktoś może mi pomóc?
  • #6 1419820
    mcy
    Poziom 15  
    Posty: 154
    Pomógł: 7
    Ocena: 18
    Widzę, że piszę sam do siebie!
    Ale może kogoś zainteresuje kiedyś ten temat. Dla tych osób miła wiadomość - mam schemat wyprowadzeń w standardzie Azalia.
    oto opis wyjść (po lewej płyta - po prawej schemat ALC880)
    1 mic2_l FIO-PORT-F-L
    2 gnd MASA
    3 mic2_r FIO-PORT-F-R
    4 -acz_det FIO-PRESENSE# - DO MASY
    5 line2_r FIO-PORT-E-R - SŁUCHAWKI
    6 fsense1 FIO-PORT-F-SENSE-RETURN - mikrostyk wykrywający plug in minijacka mikrofonu zwierany do FIO-SENSE (jak na rysunku) dla
    7 fauoio_jd FIO-SENSE
    8 no pin NO CONNECT
    9 line2_l FIO-PORT-E-L - SŁUCHAWKI
    10 fsense2 FIO-PORT-E-SENSE-RETURN - mikrostyk wykrywający plug in minijacka słuchawek zwierany do FIO-SENSE (jak na rysunku)

    Pozdrawiam
    Załączniki:

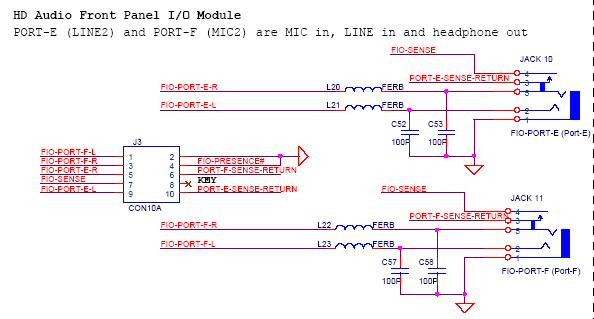

    • Wyprowadzenia na płycie głównej w standardzie AZALIA Azalia_FP.jpg (33.92 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #8 1421000
    mcy
    Poziom 15  
    Posty: 154
    Pomógł: 7
    Ocena: 18
    Dzięki, szkoda nie odpowiedziałeś miesiąc wcześniej.
    Faktycznie, z tych linków wziąłem informację o podłączeniu FPAUDIO do wyprowadzeń na płycie w standardzie AZALIA.
