Sprawdzenie schematu w Eagle i przetworzenie na PCB

20 Maj 2015 19:52 1032 1

REKLAMA

#1 14708220 20 Maj 2015 19:52

Konto nie istnieje Konto nie istnieje

Konto nie istnieje
Post #1
14708220 20 Maj 2015 19:52

Cześć.

Mógłbym prosić o sprawdzenie tego schematu ? Jest wykonany w Eagle

Prosiłbym też jeśli ktoś byłby miły , o przetworzenie schematu na pcb .

Załączniki:

Tester_lambda-schemat.rar (43.21 KB) Musisz być zalogowany, aby pobrać ten załącznik.
Prezentacja i testy COM Express Type 10 - NANOCOM-ARH z carrier board [sponsorowany]
REKLAMA
#2 14709004 20 Maj 2015 23:45

marco47 marco47

Poziom 41

Posty: 3761

Pomógł: 1139

Ocena: 267
Pomocny post? (+1)

Post #2
14709004 20 Maj 2015 23:45

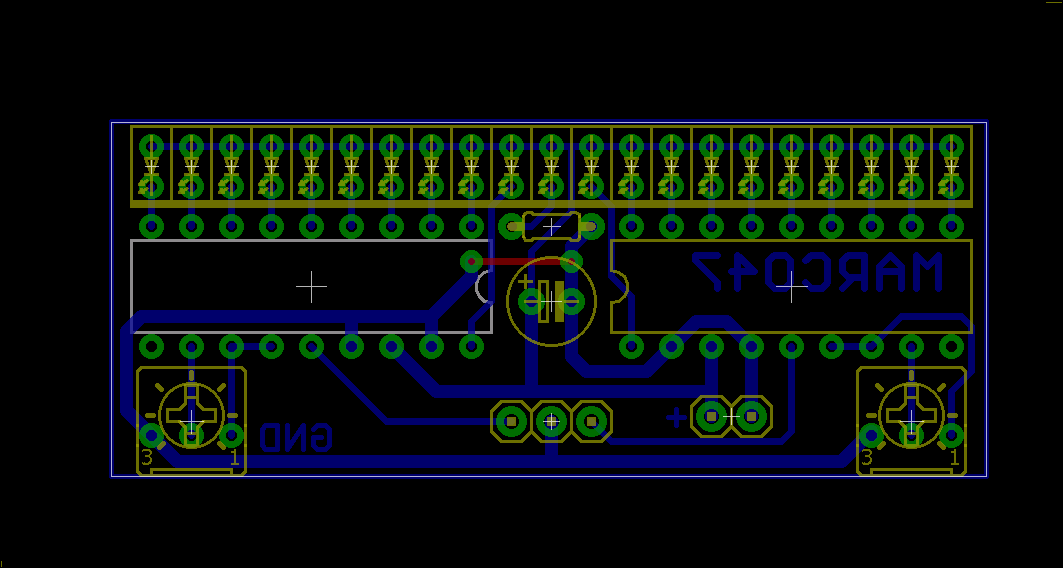

Tego typu układy już kiedyś projektowałem dla kolegów z forum.
Zobacz Link

Dokładnie przestudiuj i na tej podstawie zaprojektuj Swój układ.
