Podłączenie i obsługa wyświetlacza LCD TFT ILI9327 z ESP8266 bez Arduino

rafik73 16 Maj 2016 08:38 2895 6

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 15676974 16 Maj 2016 08:38

rafik73 rafik73

Poziom 13

Posty: 473

Ocena: 13
Autor tematu

Post #1
15676974 16 Maj 2016 08:38

Jak w tytule.
Da się podpiąć taki wyświetlacz i obsłużyć za pomocą ESP8266 bez pomocy Arduino?
F&Home: inteligentna automatyka budynkowa, która łączy technikę, wygodę i bezpieczeństwo [sponsorowane]
REKLAMA
#2 15677012 16 Maj 2016 08:59

tmf tmf

VIP Zasłużony dla elektroda

Posty: 14318

Pomógł: 2090

Ocena: 2203
Pomocny post? (0)

Post #2
15677012 16 Maj 2016 08:59

Da się, lecz niewiele pinów ci zostanie. Samo SPI potrzebuje 4, do tego jeszcze RESET dla LCD i praktycznie wszystkie piny masz zajęte. Swoją drogą, lepiej po SPI podłączyć coś z kontrolerem FT8xx lub RA8875 - mają wspomaganie sprzętowe dla operacji graficznych i wąskie gardło jakim jest SPI tak bardzo nie boli.

Początki z AVR: Język C dla mikrokontrolerów AVR...
Mikrokontrolery AVR i ARM. Sterowanie wyświetlaczami LCD
XMEGA - AVR. Praktyczne projekty i AVR. Układy peryferyjne

Promuję tematy:
18.08.2023 Przerwania UART - co warto wiedzieć, aby je efektywnie wykorzystywać
07.08.2023 UART i kontrola przepływu danych dla początkujących i nie tylko
29.07.2023 AY-3-8910 – układ stary, ale ciągle jary – budujemy odtwarzacz starych melodyjek
18.06.2023 Układy BMP280/BME280 – proste przetworniki ciśnienia, temperatury i wilgotności
31.05.2023 Wyświetlacze OLED RGB: parametry elektryczne, interfejs i kod inicjujący kontroler
REKLAMA
#3 15772223 27 Cze 2016 21:17

rafik73 rafik73

Poziom 13

Posty: 473

Ocena: 13
Autor tematu Pomocny post? (0)

Post #3
15772223 27 Cze 2016 21:17

A ma ktoś schemat podłączenia? Co z bibliotekami? Esp8266-12E je obsłuży?
Pomocny post

#4 15772891 28 Cze 2016 09:14

piotr411 piotr411

Poziom 22

Posty: 483

Pomógł: 43

Ocena: 45
Pomocny post? (+1)

Pomocny post
Post #4
15772891 28 Cze 2016 09:14

Podłączenie w linku, przykłady w ESP BASIC

Link

Swoją drogą, to ESP - nie wygodniej jest wyniki czy cały interface GUI wyświetlać na Androidzie? Najtańszy tabletki 7" to koszt 76zł w sklepie. A możliwości masz nieporównywalnie.

Promuję tematy:
17.07.2016 Jak adresować PCF8574 z ESP8266 w LUA - przykłady kodu
12.07.2016 ESP8266 LUA PCF8563 RTC prosty przykład
24.06.2016 ESP8266 LUA Emulator PT2262 FS100A 433MHz - Jak poprawić transmisję AM?
22.06.2016 ESP8266 LUA: Przykład obliczenia RTU CRC16 dla komunikacji RS485
REKLAMA
#5 15773003 28 Cze 2016 10:16

rafik73 rafik73

Poziom 13

Posty: 473

Ocena: 13
Autor tematu Pomocny post? (0)

Post #5
15773003 28 Cze 2016 10:16

Dziękuję za link.
7" to za dużo. Ale dzięki za pomysł.
Tak na marginesie - basic,łza się w oku kręci, zx spectrum, Commodore 64, to były czasy, Bajtka w kiosku się wypatrywało jak dostawy do mięsnego

Dodano po 1 [minuty]:

Jeszcze małe pytanko, czy to podłączenie pasuje do wyświetlacza na ili9327?
REKLAMA
#6 15781007 01 Lip 2016 22:11

rafik73 rafik73

Poziom 13

Posty: 473

Ocena: 13
Autor tematu Pomocny post? (0)

Post #6
15781007 01 Lip 2016 22:11

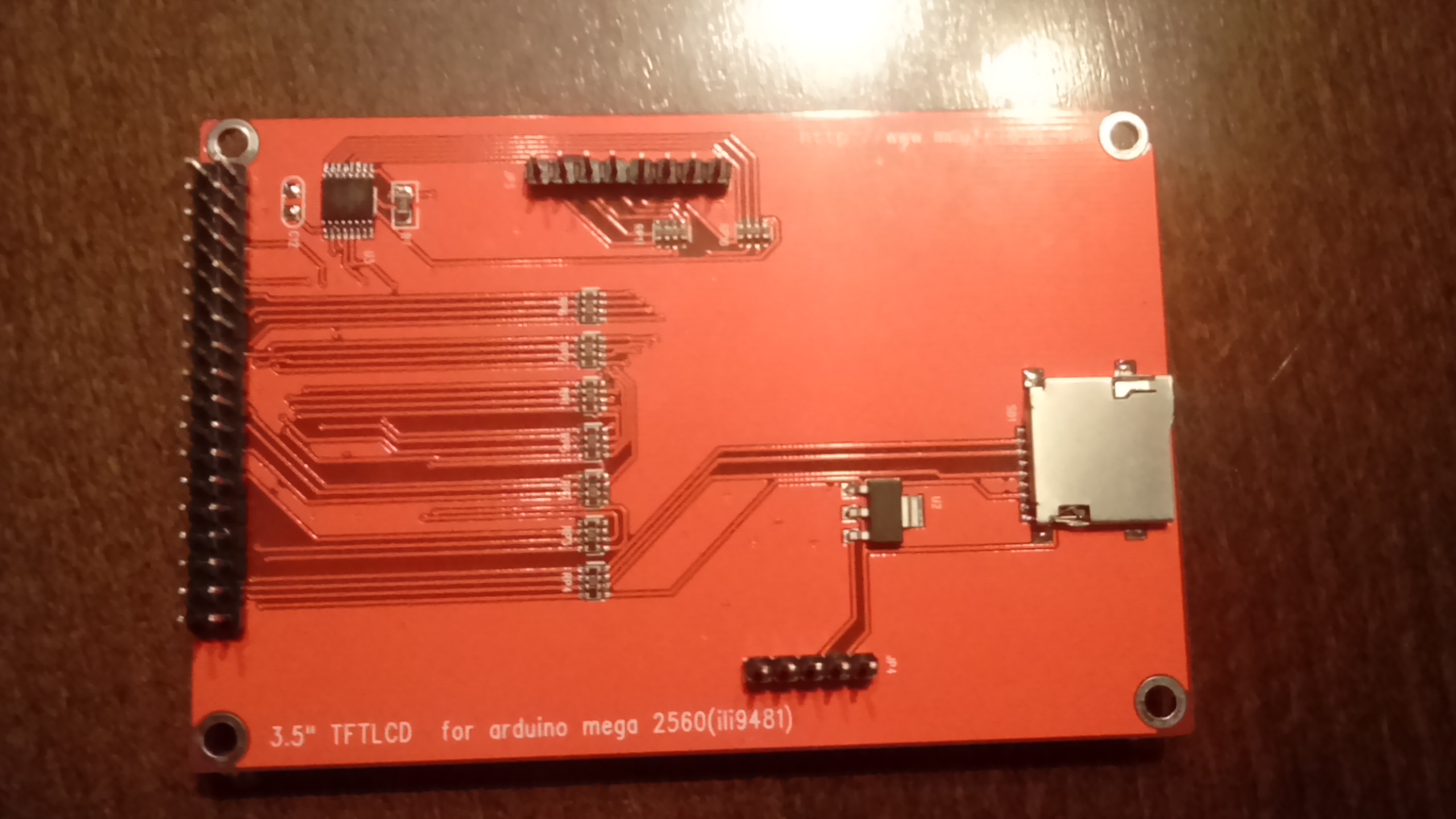

Lcd zakupione, ale sprzedawca zrobił psikusa i przysłał lcd na płytce ili9481
Tak wyglądają wyprowadzenia:
DSC_00..JPG (564.37 kB)Musisz być zalogowany, aby pobrać ten załącznik.

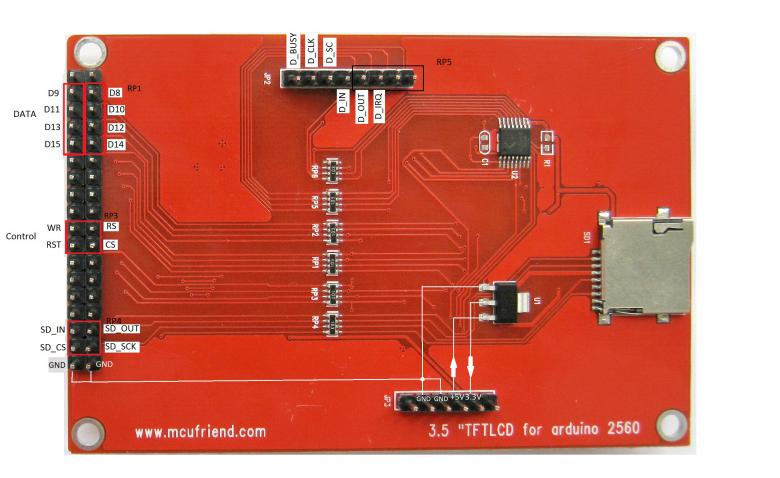

Znalazłem taki opis, mam nadzieję, że pasuje:
123.jpg (47.57 kB)Musisz być zalogowany, aby pobrać ten załącznik.

Teraz jak to podpiąć do esp8266-12e?
#7 15781692 02 Lip 2016 11:03

rafik73 rafik73

Poziom 13

Posty: 473

Ocena: 13
Autor tematu Pomocny post? (0)

Post #7
15781692 02 Lip 2016 11:03

Nie wiem, które piny obługują SPI, załączam pdf producenta:
3.52560...pdf (17.37 kB)Musisz być zalogowany, aby pobrać ten załącznik.
