Jak działa rejestr przesuwny 74HC595 i jak go zaprogramować?

Question

Witam. Niedawno zacząłem przygodę z Arduino i elektroniką cyfrową. Przyszedł w końcu czas na zapoznanie się z rejestrem przesuwny 74HC595. No i na tym się zatrzymałem. l przychodzę do Was z prośbą o wytłumaczenie zasady działania i programowania takiego rejestru przesuwnego. Wiem, w internecie...

JacekCz · Answer

Yyyy mówimy o tym samym? W/w chip nie podlega programowaniu. Sugeruję poczytanie czegoś z dziedziny cyfrowe układy scalone, wiedza należy do elektroniki a nie informatyki.

Konto nie istnieje · Answer

Chodzi mi o sterowanie 74HC595 za pomocą Arduino. I samo programowanie Arduino.

JacekCz · Answer

Temat dałeś o rejestrze, tzreba go zrozumieć jako kawałek krzemu, może dla kogoś szczoteczka do zębów Tu ma rejestr, tu zatrzaskuje, tu ma wjścia. O tym się mówi jak o układzie cyfrowym, i nie ma innej szkoły. 4 pierwsze pozycje z googla 74HC595, w tej matematyce nie ma drogi na skróty. Jak masz problem bardziej podstawowy, zaprogramowanie czegokolwiek w arduino, w tym pętli, to jakiś kurs na temat, a multipleksera na razie nie tykaj. na to załóż temat w dziale arduino. Ale żeby być poważnie potraktowanym, pokaż swój kod, co zacząłeś.

Konto nie istnieje · Answer

Widzę, że niezbyt dobrze się zrozumieliśmy... Chodzi mi o to, że np. żeby w ekspanderze ustawić stan wysoki na jakimś jego pinie, w kodzie Arduino podajemy adres w systemie szesnastkowym. W demultiplekserach (np. 74HC4067) podajemy napięcia na 4 piny adresowe. I moje pytanie brzmi - w jaki sposób sterować pinami w rejestrze przesuwnym. (na zasadzie podanej wcześniej)

Konto nie istnieje · Answer

Nie da się. Każdy rejestr wymaga sygnału zegarowego. Multiplekser nie. 74HC595 ma jeszcze sygnał zatrzaskujący jego zawartość i wyjście trójstanowe (jak dobrze pamiętam). W nocie katalogowej 74HC595 pewnie sa obrazki jak to działa. Jak nie ma to poszukaj noty innego rejestru (np 74HC164) gdzie beda obrazki. W razie czego mam gdzieś prosty symulator układów cyfrowych, jest tam 74164.

Konto nie istnieje · Answer

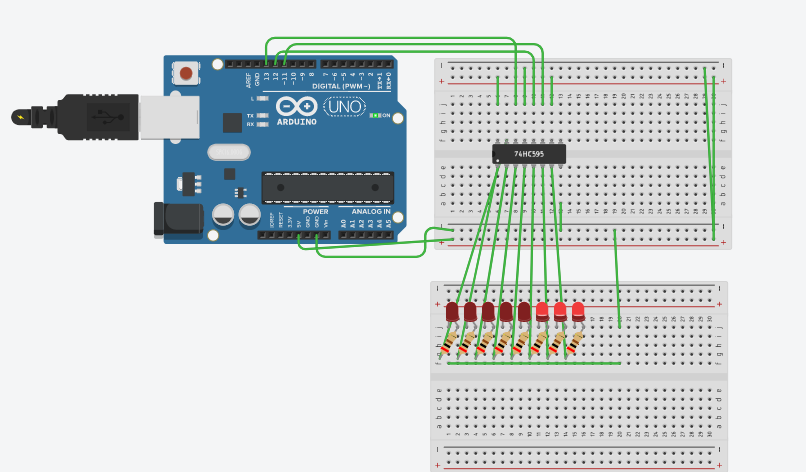

Udało się! Trochę popróbowałem i w końcu się udało. Dodaje kod i zdjęcia jeśli ktoś ma podobny problem.

int latchPin = 12;
int clockPin = 11;
int dataPin = 13;
byte bit = 0;

void setup()
{
pinMode(latchPin, OUTPUT);
pinMode(dataPin, OUTPUT);
pinMode(clockPin, OUTPUT);

bit = 0;
}

void loop()
{
bit = 0;


bitSet(bit, 0); //Ustawianie sygnalu wysokiego na pinie 0 74HC595
	bitSet(bit, 1); //Na pinie 1
	bitSet(bit, 2); //Pinie 2


digitalWrite(latchPin, LOW);
shiftOut(dataPin, clockPin, LSBFIRST, bit);
digitalWrite(latchPin, HIGH);

delay(250);
}
