Ogólny temat co do tej baterii.

GB/T18287-2000

SP3676B1A(1S2P) 7000 mAh

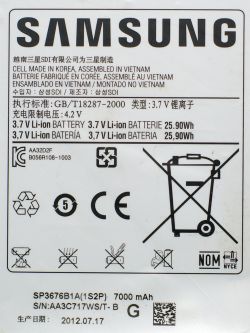

Bateria posiada dwa ogniwa (cell) firmy SAMSUNG SDI model: PGF3676B1A

WYMIARY: 110x73x3.5mm
3.7V 3400~3500 mAh

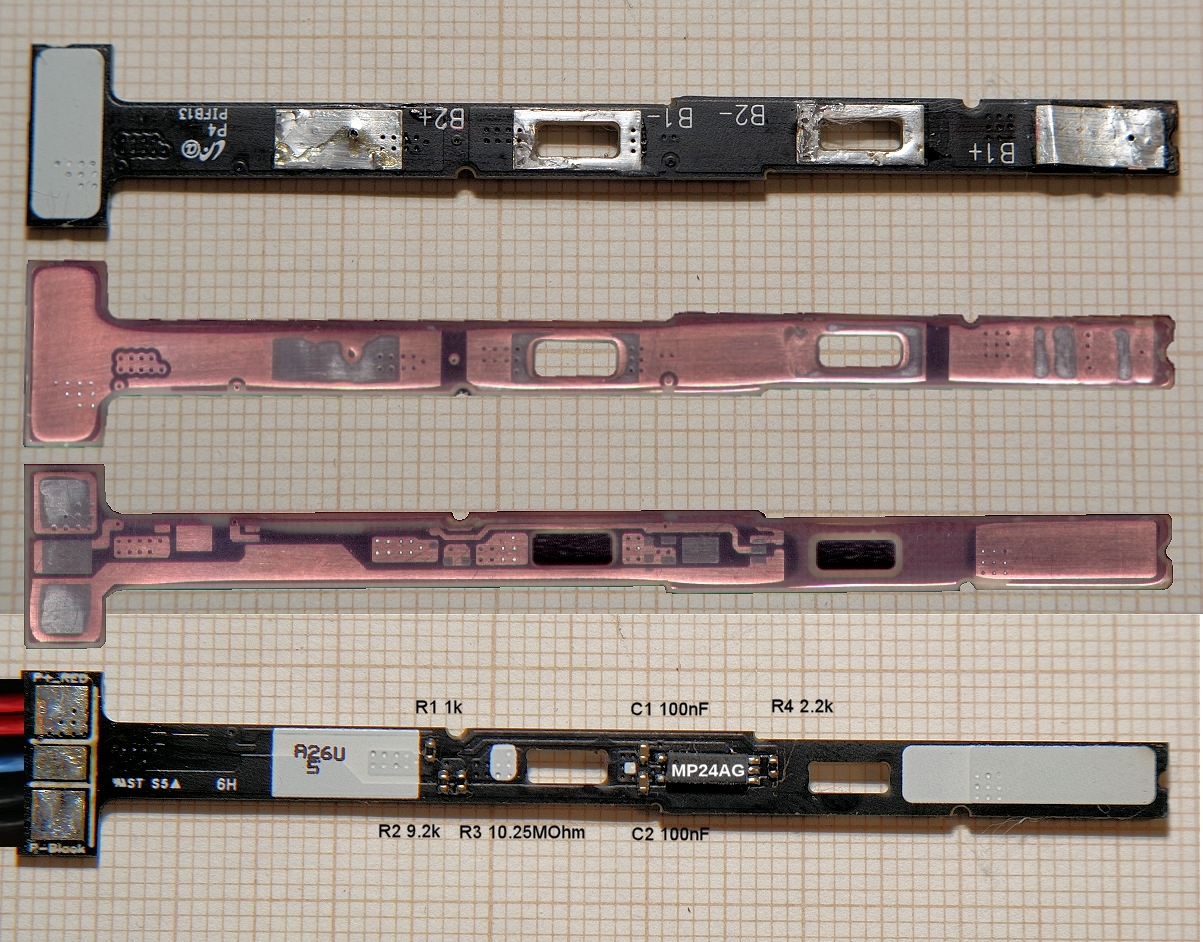

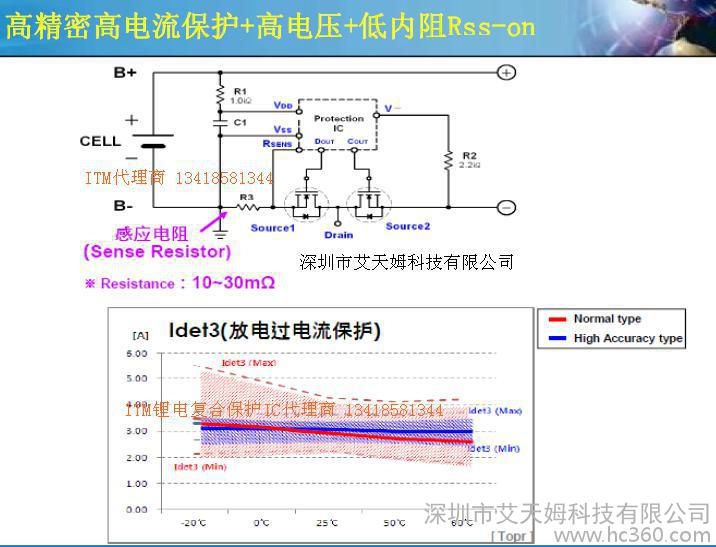

Elektronika zabezpieczająca IC na układzie MP24AG

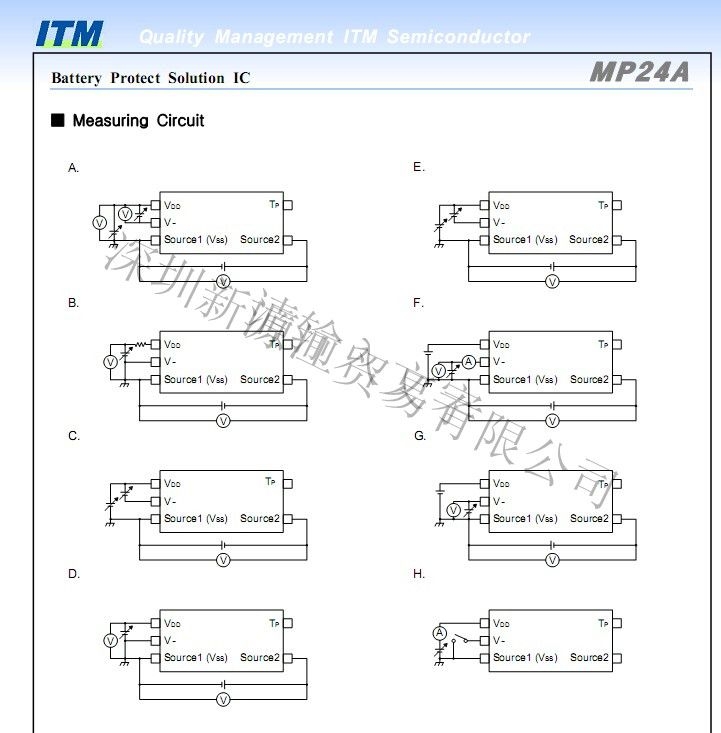

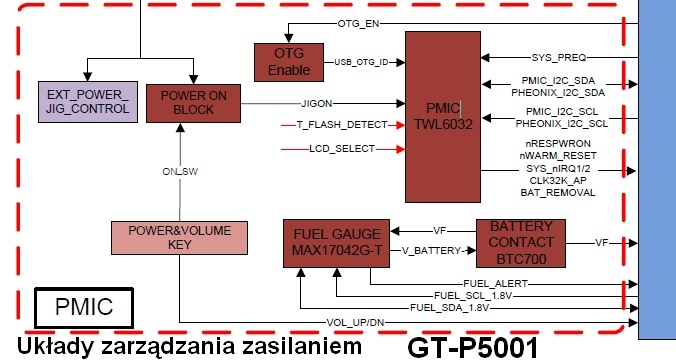

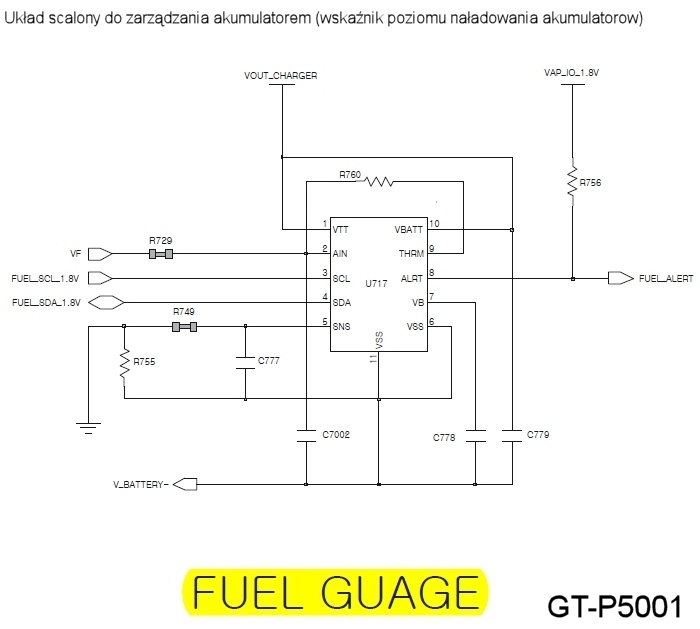

Measuring Circuit/Obwód pomiarowy

Wtyk 5 przewodów
2x czarny (MASA) (-)
1 niebieski (o ile się nie mylę to Final battery voltage czyli Końcowe napięcie akumulatora)
2x czerwony (+)

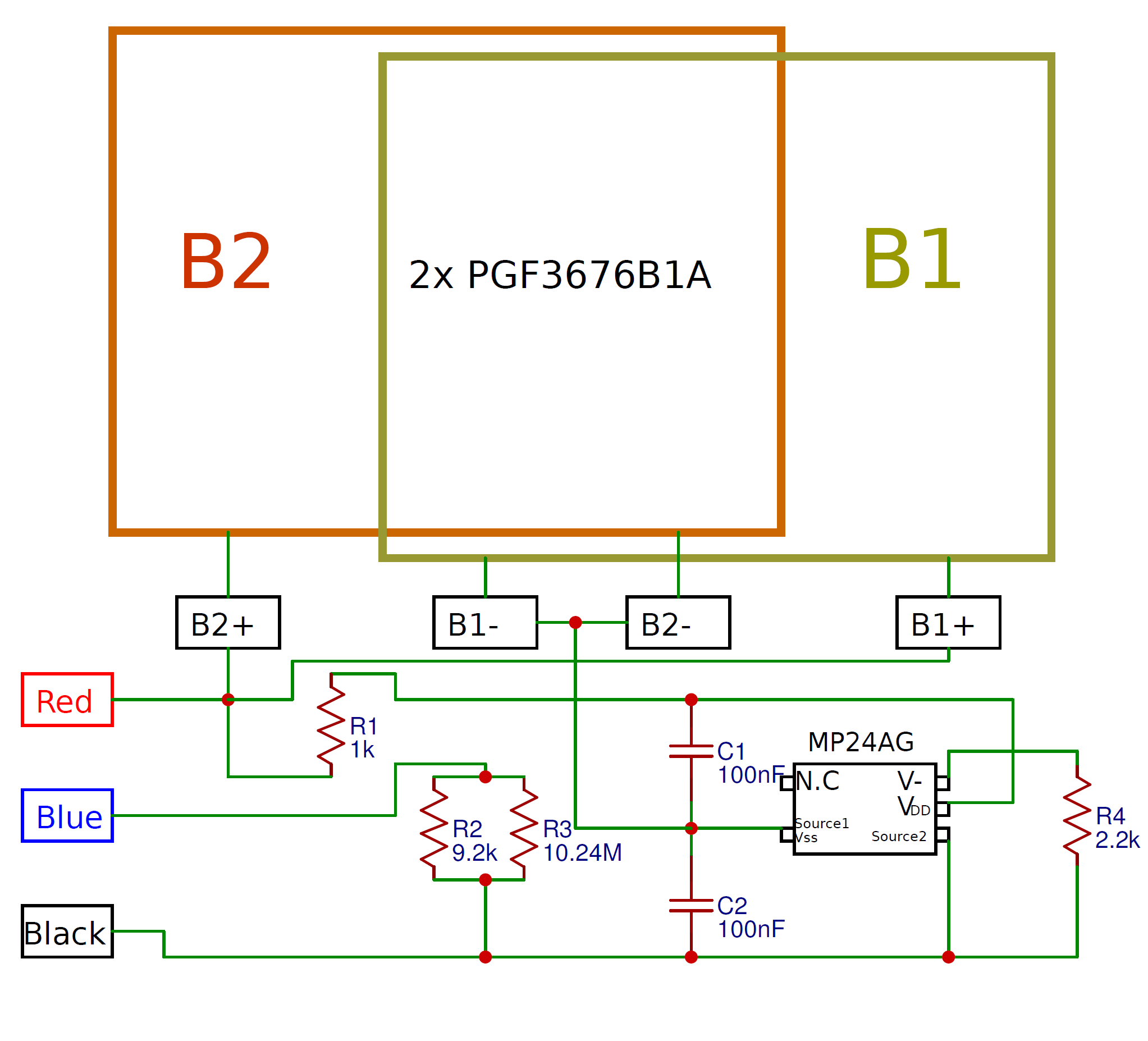

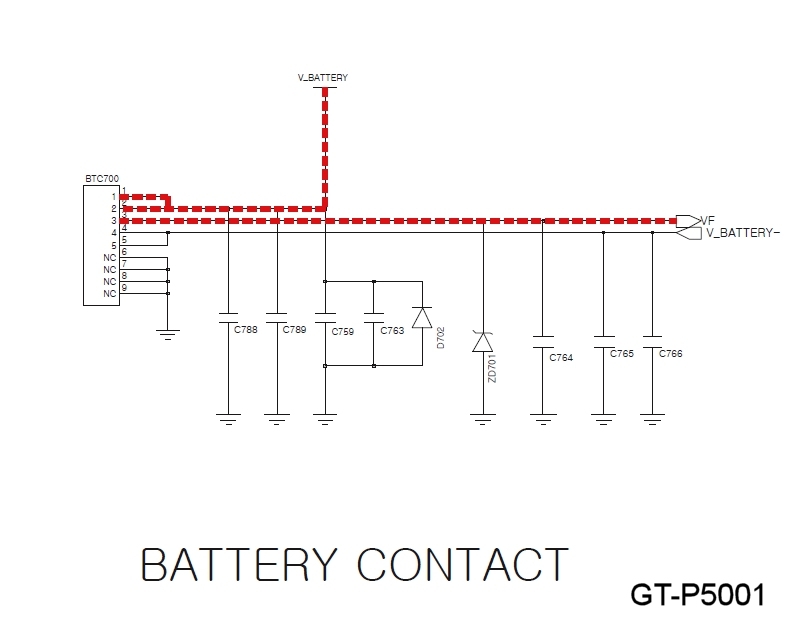

Sorki za jakość schematu nie mam wprawy.

Załączniki:

sam-tab-batteri11009.pdf (416.27 KB) Musisz być zalogowany, aby pobrać ten załącznik.

BBCV2.MH21015 - Lithium Batteries - Component.pdf (158.58 KB) Musisz być zalogowany, aby pobrać ten załącznik.

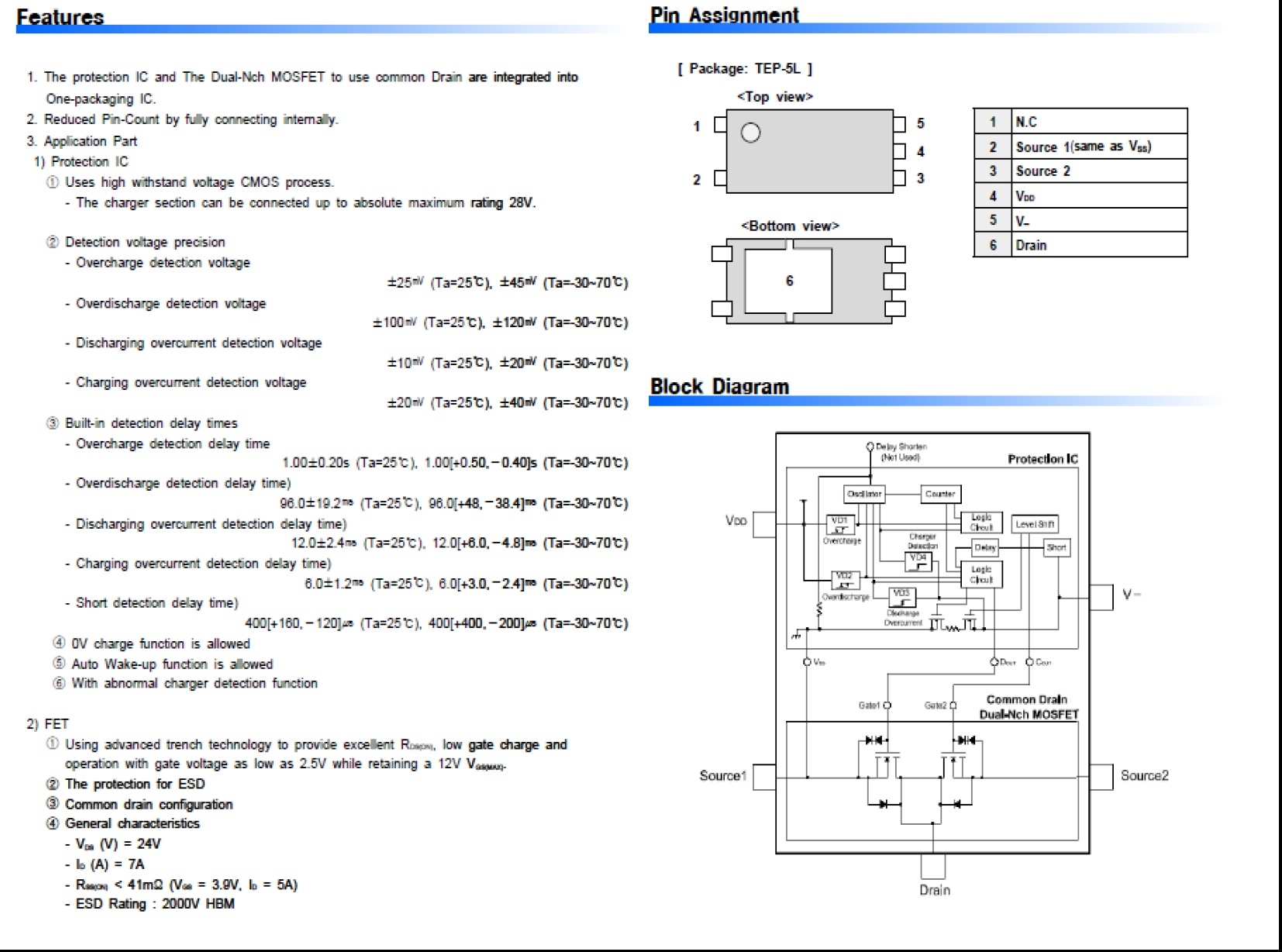

_MP24AG.pdf (95.72 KB) Musisz być zalogowany, aby pobrać ten załącznik.
REKLAMA
#2 17631808 16 Gru 2018 19:55

Logan Logan

Poziom 30

Posty: 2198

Pomógł: 126

Ocena: 120
Pomocny post? (0)

Post #2
17631808 16 Gru 2018 19:55

Niebieski to temperatura. Rezystancja pomiędzy masa, a niebieskim maleje wraz ze wzrostem temperatury.
