Ogólny schemat blokowy układów mikroprocesorowych-potrzebny

Krzysiekmad15 02 Wrz 2005 19:15 7299 7
REKLAMA
Zgłoś naruszenie prawa
Odpowiedz | Nowy temat
  • #1 1786844
    Krzysiekmad15
    Poziom 15  
    Posty: 168
    Pomógł: 12
    Ocena: 7
    Pewnego dnia Pan w szkole poprosił o przyniesienie na następną lekcję ogólnego schematu blokowego układu (systemu) mikroprocesorowego. czy ktoś ma może taki schemat. Dodam że tą lekcję mam 5.IX.05. Z góry dziękuję.
  • REKLAMA
  • Pomocny post
    #2 1786922
    alfam17
    Poziom 19  
    Posty: 430
    Pomógł: 6
    Ocena: 48
    Z tego co gdzieś tam wyczytałem to schemat takiego systemu mikroprocesorowego słada się mniej więcej:

    urządzenia wejścia: np

    -klawiatura numeryczna
    i alfanumeryczna
    -czujniki temperatury, ciśnienia
    -czytniki kodów
    |
    |
    |
    mikrokontroler(uP)
    |
    |
    |
    urzadzenia wyjścia:
    -wyświetlacze lde/lcd
    -plotery/drukarki
    -elementy wykonawcze (przekażniki itp)
    itp

    a schemat sobie domaluj
    a pozatym skorzystaj z google i wpisz system mikr. a shemat napewno znajdziesz
  • REKLAMA
  • REKLAMA
  • #4 1786935
    Krzysiekmad15
    Poziom 15  
    Posty: 168
    Pomógł: 12
    Ocena: 7
    Szukałem w googlach ale nie znalazłem ale dzięki za to.
  • #5 1786954
    alfam17
    Poziom 19  
    Posty: 430
    Pomógł: 6
    Ocena: 48
    Wkońcu nie wiem czy chodzi o ogólny schemat blokowy systemu mikroprocesorowego, czy schemat blokowy układów wewnętrznych mikrokontrolera. A na tej 3 stronie to jest raczej schemat blokowy budowy wewnętrznej. Jeśli hodzi o system to porysuj sobie bloczki tak jak ci wcześniej pisałem: centralnie umieść uP, po lewej urządzenia wejścia a po prawej urządzenia wyjścia, no chyba z tym potrzafisz sobie poradzić
  • #6 1786970
    Krzysiekmad15
    Poziom 15  
    Posty: 168
    Pomógł: 12
    Ocena: 7
    Z tym nie bedzie problemu. Z korzystam z waszych podpowiedzi i napisze jak poszło na lekcji, ale czekam na kolejne schematy :).
  • Pomocny post
    #7 1788380
    desa
    Poziom 14  
    Posty: 83
    Pomógł: 8

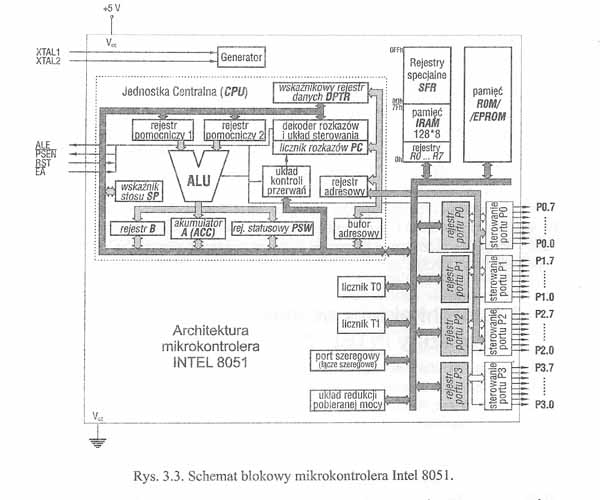

    Wydaje mi sie ze chodziło ci o to.

    PS jesli mozesz to napisz gdzie chodzisz do szkoly.

    Jesli chcesz to wo dobrej jakosci to napisz na maila i wysle.
    Załączniki:
    • Ogólny schemat blokowy układów mikroprocesorowych-potrzebny schemat4.jpg (42.31 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • Ogólny schemat blokowy układów mikroprocesorowych-potrzebny schemat1.jpg (51.48 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • REKLAMA
  • #8 1791339
    Krzysiekmad15
    Poziom 15  
    Posty: 168
    Pomógł: 12
    Ocena: 7
    A szkoła do jakiej uczęszczam do Technikum Elektryczno Elektroniczne nr 2.
