Jak podłączyć żółty przewód w kontrolerze elektrozaworu 12V?

damian8761 napisał:

(...) le nie jestem pewny.kupiłem moduł PWM działa tylko troche za szybko daje całe napiecie i wolał bym wrócić do poprzedniego rozwiązania.Byłbym wdzięczny za każdą podpowieć @ElektrodaBot
AI: Jaki jest dokładny model i marka kontrolera, którego używasz do elektrozaworu hydraulicznego 12V?
oceanus oc-800mb

Wstępna ocena dostępnych informacji
Użytkownik ma kontroler Oceanus OC-800MB, który wcześniej sterował elektrozaworem hydraulicznym 12 V, przekazując na niego „minus” (masę) w sposób zależny od sygnału z potencjometru oraz prawdopodobnie dodatkowego przewodu sterującego (żółtego). Układ uległ nieprawidłowemu podłączeniu – nastąpiło podanie „plusa” na czerwony przewód, co mogło spowodować uszkodzenie sterownika. Użytkownik próbuje przywrócić oryginalną konfigurację bądź ewentualnie zastosować moduł PWM. Brakuje pełnego schematu urządzenia, jednak z dotychczasowego opisu oraz charakterystyk można wyciągnąć pewne wnioski.

Bezpośrednia odpowiedź na pytanie
Kontroler Oceanus OC-800MB najprawdopodobniej realizuje regulację poprzez:
• niebieski przewód – masa (−),
• czarny przewód – wejście sygnału sterującego z potencjometru (lub też sygnału napięciowego),
• czerwony przewód – wyjście sterujące elektrozaworem (podaje „minus” do zaworu),
• żółty przewód – może pełnić funkcję (a) wejścia aktywacji sterownika, (b) drugiego sygnału sterującego, (c) klucza do załączania wyjścia.

Z Twojego opisu wynika, że żółty przewód włączał sygnał sterujący na czerwonym, co sugeruje, że oczekiwał „minusa” (masy) do aktywacji. Podanie na czerwony przewód napięcia dodatniego (np. 12 V) mogło niestety uszkodzić układ wyjściowy w sterowniku.

Szczegółowa analiza problemu
1. Klasyczna konstrukcja wyjścia w sterownikach tego typu:
• Wiele sterowników tego rodzaju ma tranzystor (MOSFET lub bipolar) albo wewnętrzny mostek, który łączy wyjście z masą (−) wtedy, gdy sygnał sterujący jest aktywny.
• W chwili podania niewłaściwego napięcia na wyjście (czerwony przewód) układ sterujący może ulec trwałemu uszkodzeniu.

2. Możliwe przeznaczenie żółtego przewodu:
• Może być „wejściem” – np. przeznaczonym do włączania/wyłączania sterownika, albo
• Dodatkowym wejściem do regulacji (spotykane w niektórych modułach, np. tam, gdzie wymagana jest separacja funkcji start/stop od sygnału regulacyjnego).

3. Objawy i potencjalna przyczyna awarii:
• Skoro po podaniu masy na żółty przewód output pojawia się na czerwonym, to najpewniej kontroler oczekuje tam właśnie sygnału „włącz” (masy).
• Podanie „plusa” zamiast masy lub odwrotnie mogło uszkodzić tranzystor wyjściowy wewnątrz sterownika.

4. Nowy moduł PWM i jego problem:
• Jeśli moduł PWM załącza zbyt szybko pełne napięcie na zawór, być może ma niewłaściwie dobraną częstotliwość lub jest przeznaczony do innego typu obciążenia.
• Rozwiązaniem może być zmiana częstotliwości sterującej (o ile moduł to umożliwia) albo dodanie dodatkowego układu szeregu lub równolegle (rezystancja, indukcyjność, kondensator), jednak wymaga to wiedzy o parametrach zaworu.

Aktualne informacje i trendy
Z odpowiedzi online wynika, że:
• Oceanus OC-800MB bywa stosowany w sterowaniu hydraulicznym i często w dokumentacji przewidziano, że czerwony przewód jest wyjściem na zawór.
• Żółty przewód może działać jako klucz włączający.
• Sama dokumentacja producenta (jeśli jest dostępna) jest najlepszym źródłem potwierdzeń.

Wspierające wyjaśnienia i detale
• Typowy schemat:
– Zasilanie 12 V: plus do modułu (poprzez wewnętrzny regulator), minus do niebieskiego.
– Wyjście (czerwony) bywa drenem lub kolektorem tranzystora, który łączy się z masą (steruje zawór wpinany z drugiej strony do +12 V).
– Żółty przewód może być w niektórych aplikacjach opisany jako START, ENABLE bądź TRIGGER.

Aspekty etyczne i prawne
W tym zastosowaniu (sterowanie elektrozaworem hydraulicznym) regulacje prawne dotyczą głównie bezpieczeństwa maszyn i kompatybilności elektromagnetycznej. Należy zawsze upewnić się, że instalacja jest zgodna z normami BHP i maszynowymi.

Praktyczne wskazówki
1. Zanim spróbujesz podłączyć stary lub nowy sterownik:
• Sprawdź każdy przewód miernikiem, czy nie ma zwarć do masy ani uszkodzonych pinów.
• Ustal i potwierdź, który przewód jest na stałe masą (zwykle niebieski), a który jest wyjściem (czerwony).
• Żółty przewód najpewniej pełni funkcję sygnału włączającego – jeśli taki schemat potwierdzi się w dokumentacji, powinien otrzymywać masę lub +12 V zależnie od konstrukcji.
2. Jeżeli nowy kontroler PWM działa zbyt gwałtownie, poszukaj w jego specyfikacji możliwości regulacji częstotliwości (np. potencjometr częstotliwości lub wymiana kondensatora w obwodzie generatora PWM).
3. Jeśli stary kontroler jest uszkodzony, można ewentualnie naprawić elementy wyjściowe (MOSFET, tranzystor, driver). Bez wiedzy o konkretnych komponentach wewnątrz OC-800MB trudno zalecić dokładny sposób naprawy.

Ewentualne zastrzeżenia lub uwagi dodatkowe
• Bez dokumentacji producenta istnieje ryzyko pomyłkowego przypisania przewodów.
• Niektóre wersje sterownika Oceanus OC-800MB mogą mieć inną kolorystykę lub funkcję przewodów. Zawsze warto zweryfikować w instrukcji albo porównać z identycznym, sprawnym egzemplarzem.

Sugestie dalszych badań

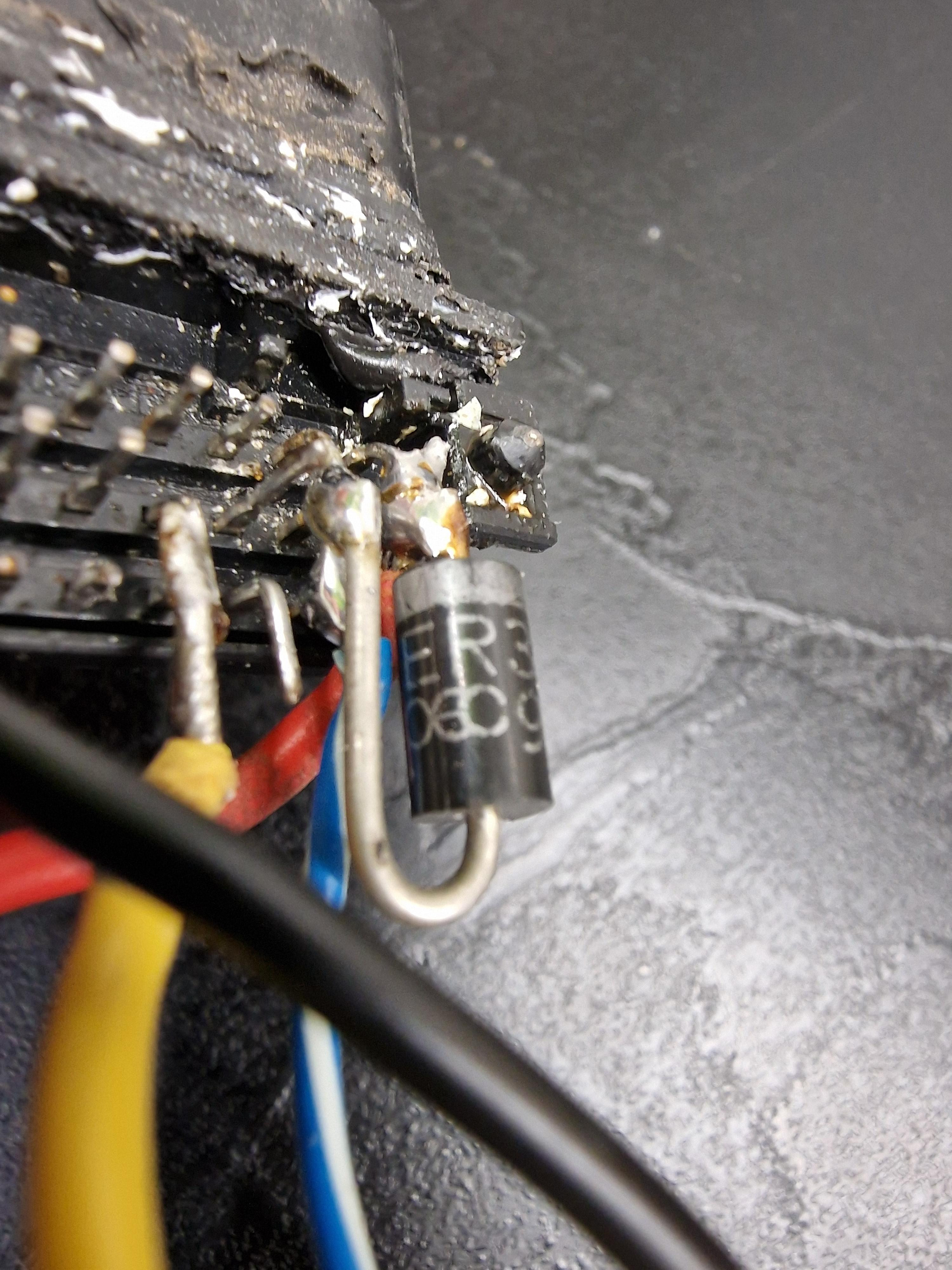

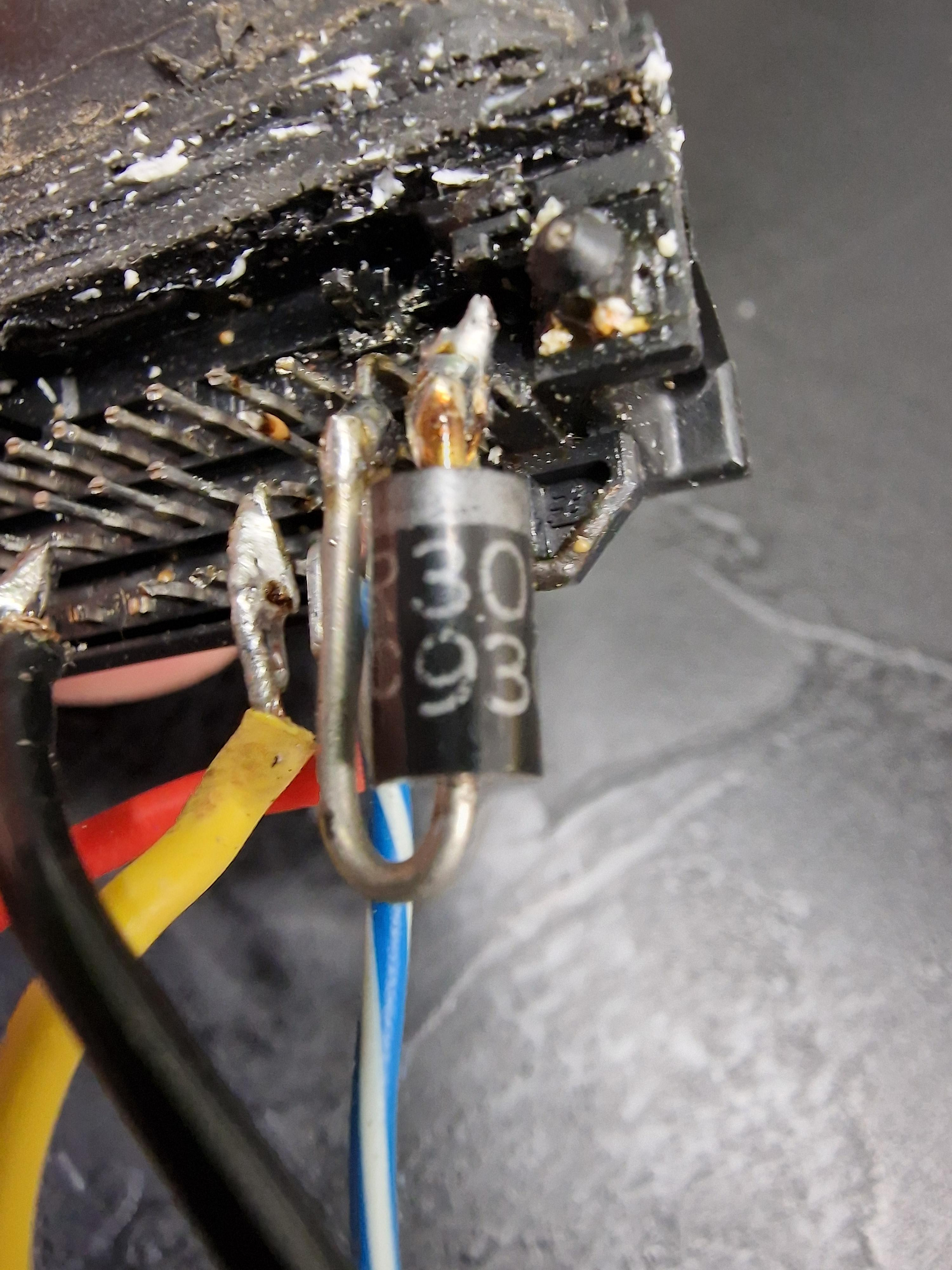

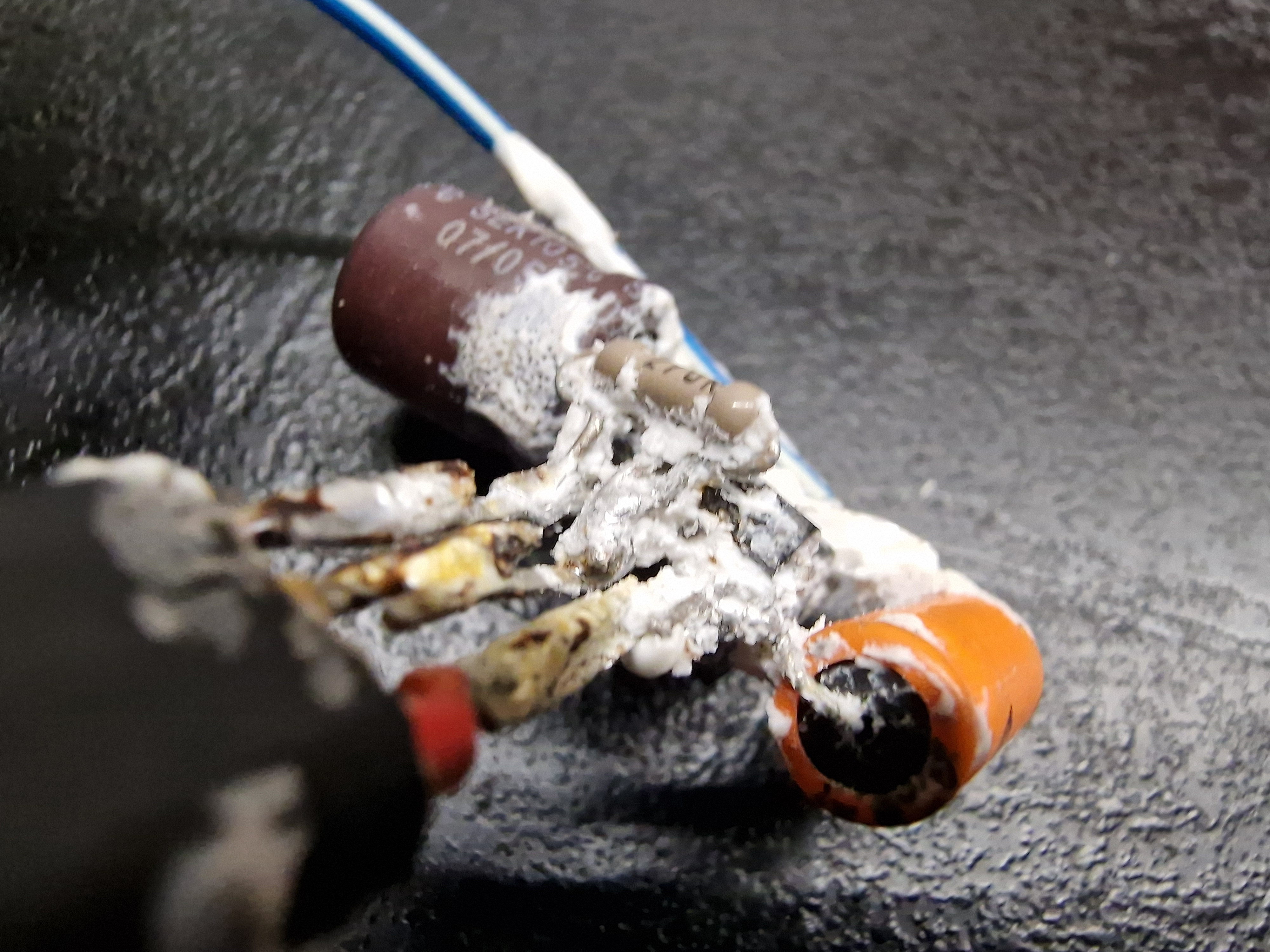

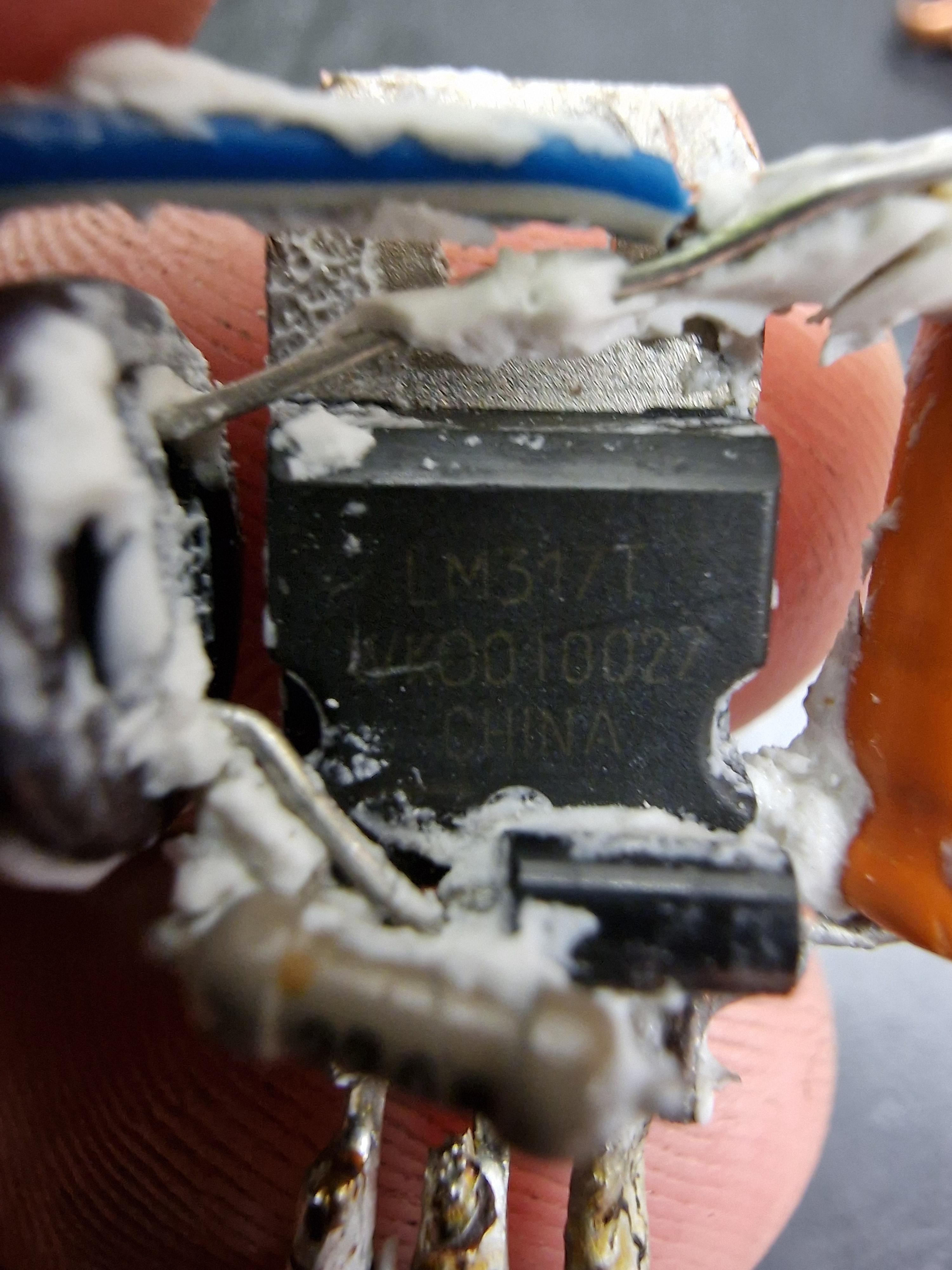

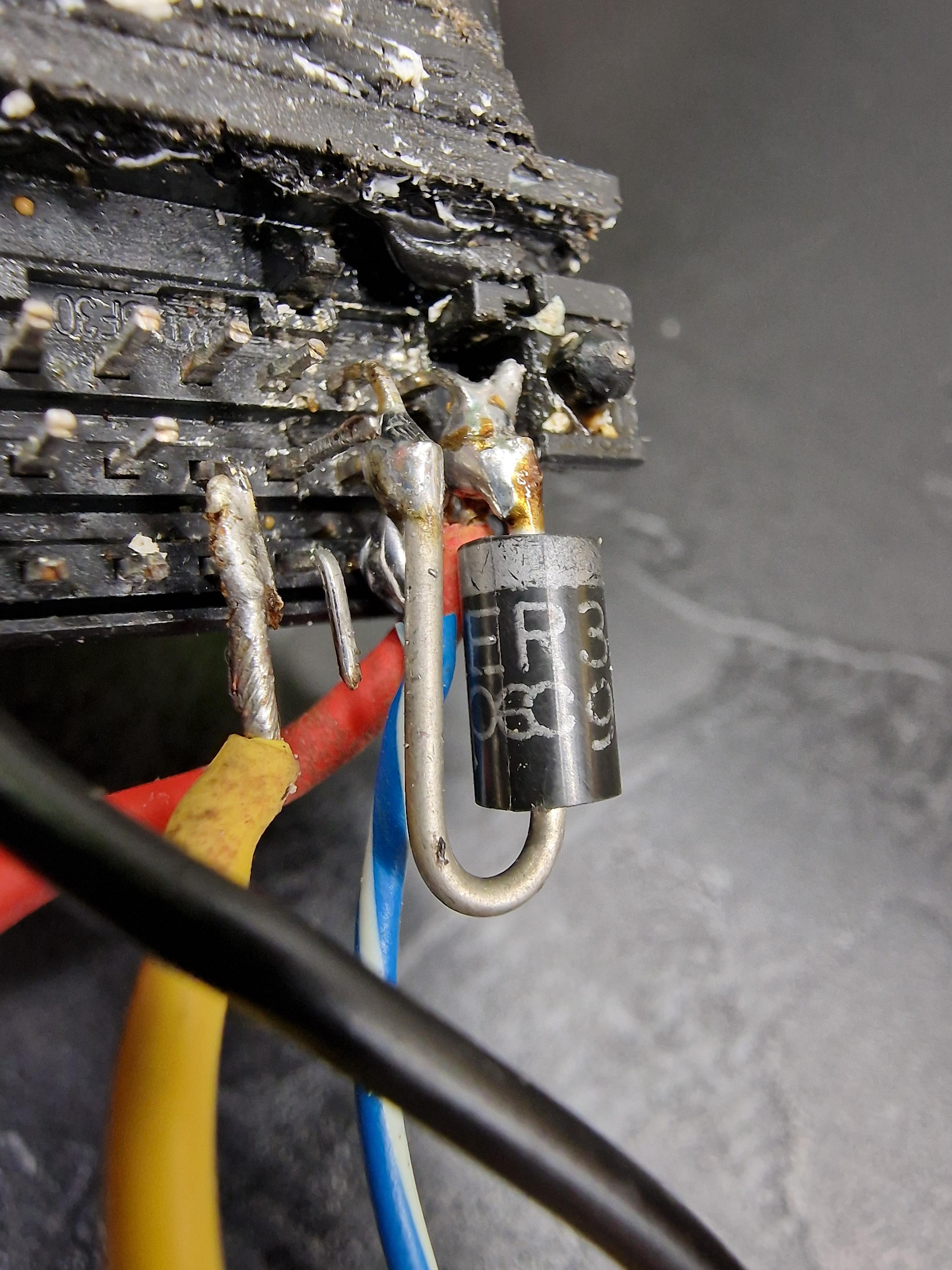

• Przeanalizuj płytkę kontrolera starego i sprawdź, czy widać nadpalone elementy (rezystory, ścieżki, tranzystor).
• Zweryfikuj parametry częstotliwości i wypełnienia sygnału PWM w nowym module – może wymagać dostosowania do elektrozaworu (zwłaszcza jeśli zawór potrzebuje niższej częstotliwości, rzędu kilkudziesięciu Hz, a nie kHz).
• Jeśli to możliwe, skontaktuj się z firmą sprzedającą Oceanus OC-800MB w celu uzyskania oryginalnej instrukcji.

Krótkie podsumowanie
Najprawdopodobniej:
• Niebieski przewód to masa,
• Żółty przewód to wejście aktywujące (wymaga masy lub innego sygnału, by przepuścić minus na czerwony),
• Czarny przewód służy do regulacji (np. przez potencjometr),
• Czerwony przewód to wyjście sterujące elektrozaworem (podaje minus).

Podanie dodatniego napięcia na czerwony przewód mogło trwale uszkodzić wyjściowy tranzystor w sterowniku. Zanim podejmiesz próby ponownego podłączenia, sprawdź stan płytki i elementów oraz upewnij się co do funkcji żółtego przewodu na podstawie dokumentacji.

Pytania do użytkownika
1. Czy posiadasz schemat podłączenia z instrukcji Oceanus OC-800MB?
2. Czy na płytce kontrolera widać jakieś uszkodzone (nadpalone) elementy?
3. Jakie są dokładne parametry nowego modułu PWM (częstotliwość, zakres regulacji)?

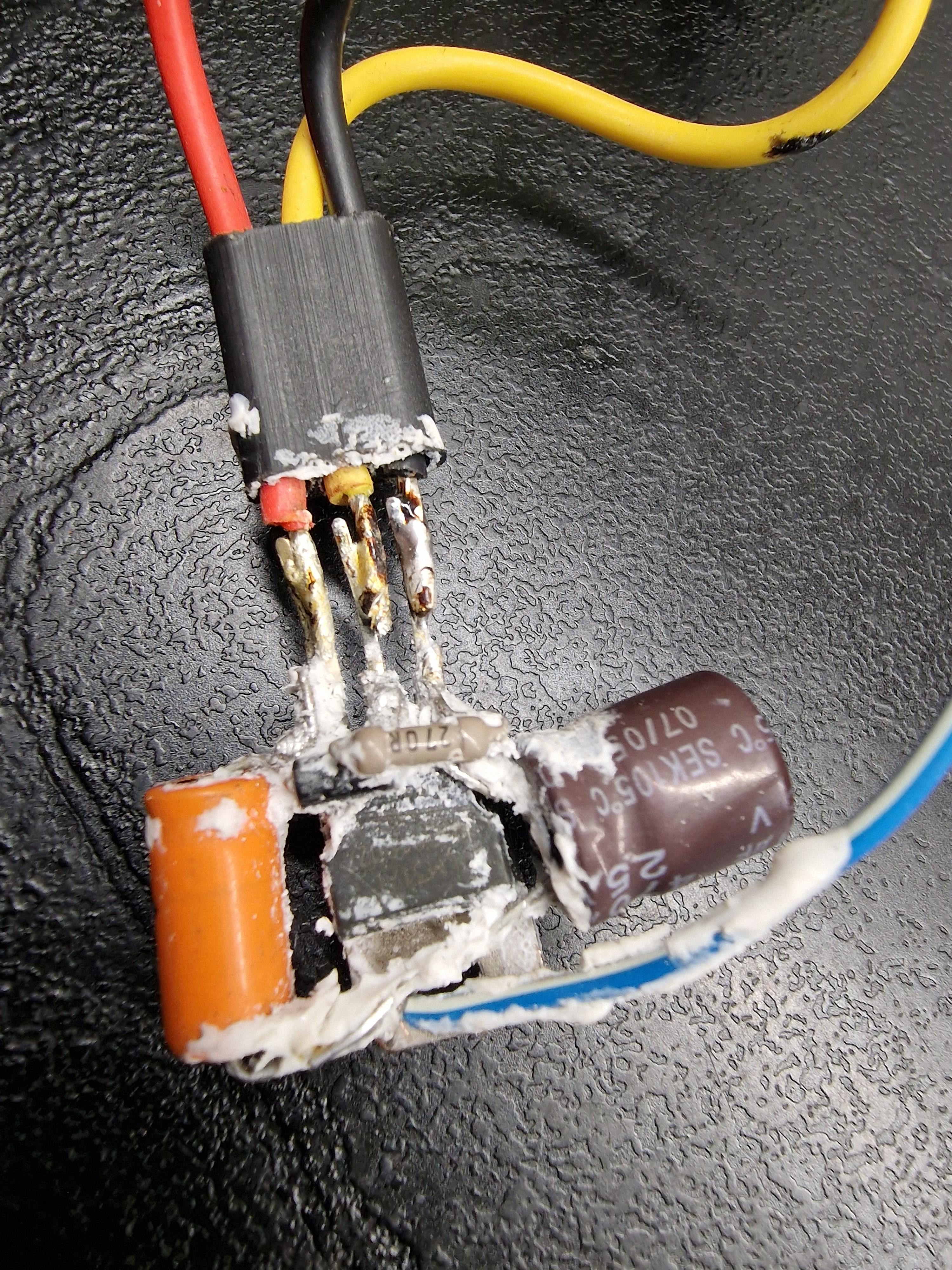

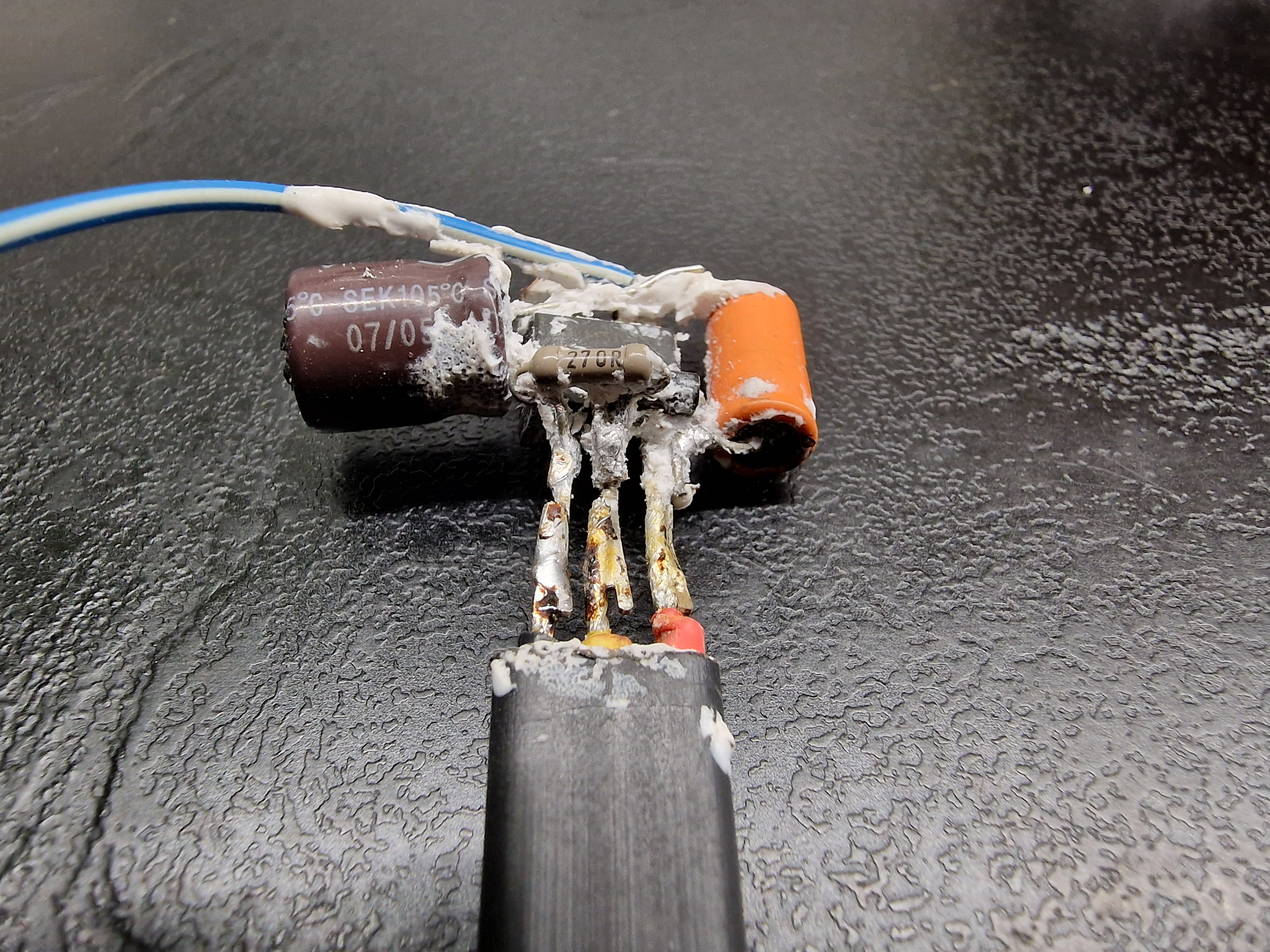

4. Czy możesz załączyć zdjęcia oryginalnego i nowego sterownika z widocznymi symbolami na elementach?

Dodatkowe informacje pozwolą dokładniej zweryfikować, co zostało uszkodzone i jak poprawnie skonfigurować przewody. W razie pytań – daj znać, chętnie pomogę w dalszej diagnozie!
