Tuya RFID z klawiaturą - jak podłączyć BELL-A/B, brak 12V i zwarcia?

farel0 napisał:

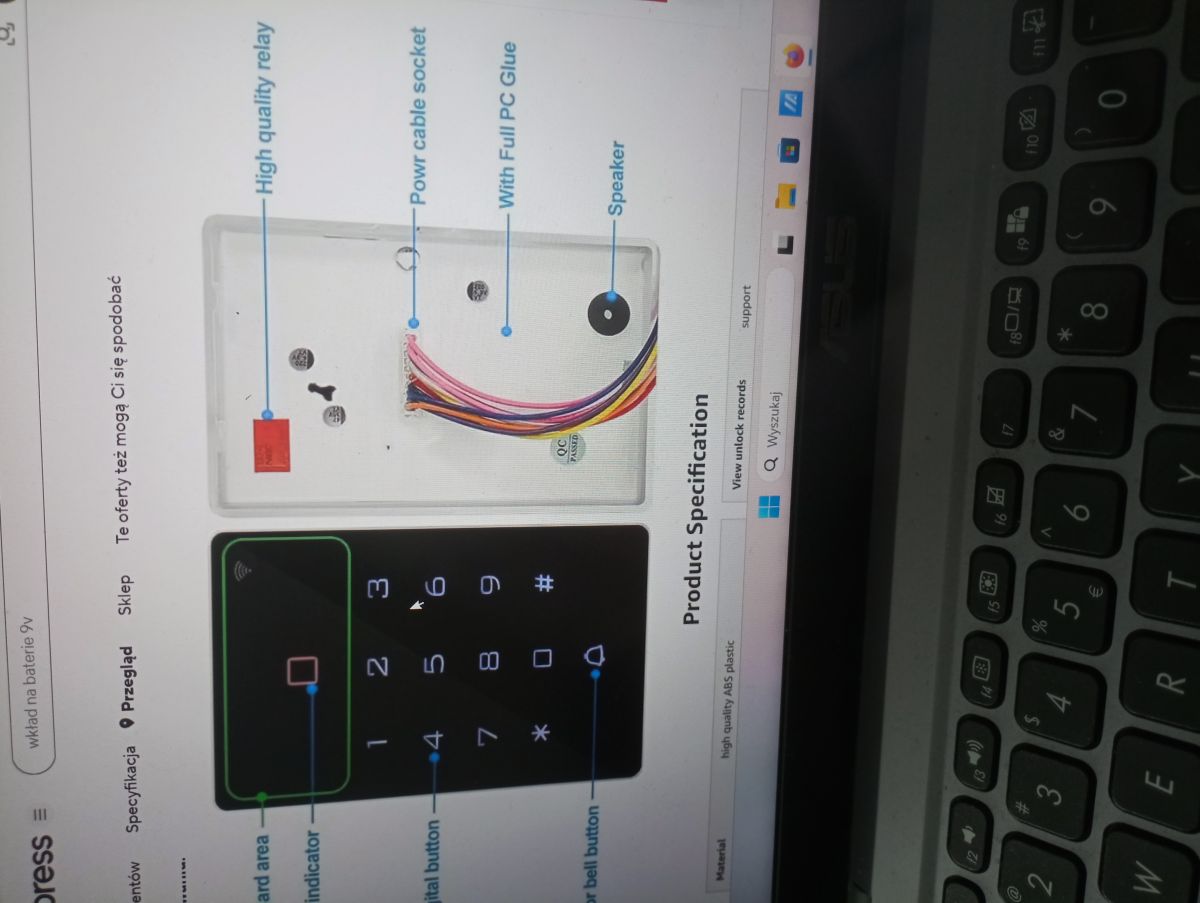

Mam panel kontroli dostępu Tuya z RFID i klawiaturą. Wszystko działa poprawnie: RFID, PIN, aplikacja Tuya oraz elektrozaczep.

Problem dotyczy funkcji dzwonka.

Z panelu wychodzą dwa różowe przewo...

Bezpośrednia odpowiedź na pytanie

Na podstawie opisanych pomiarów BELL-A / BELL-B prawie na pewno nie są wyjściem zasilającym dzwonek 12 V ani klasycznym stykiem przekaźnika.

Najbardziej prawdopodobne są trzy warianty, w tej kolejności:

1. niskoprądowe wyjście tranzystorowe typu open collector / open drain,
2. wyjście z transoptora lub tranzystora separującego,

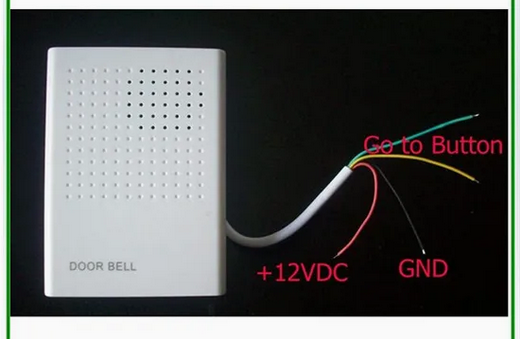

3. sygnałowe wyjście do dedykowanego modułu dzwonka producenta, którego nie ma w zestawie.

Pomiar około 0,37 V względem GND podczas naciśnięcia przycisku jest bardzo charakterystyczny dla przewodzącego tranzystora, złącza półprzewodnikowego albo fototranzystora w transoptorze. Nie jest to typowe dla „suchych styków” przekaźnika, które powinny dać wyraźne zwarcie, ani dla wyjścia zasilającego, które powinno podać kilka lub kilkanaście woltów.

W praktyce: nie podłączałbym do BELL-A/B bezpośrednio żadnego dzwonka, zwłaszcza cewkowego 12 V, gongu AC lub 230 V. Najpierw trzeba ustalić polaryzację i wydajność prądową tego wyjścia. Najbezpieczniejsze rozwiązanie to potraktować BELL-A/B jako sygnał sterujący i przez dodatkowy tranzystor, transoptor albo moduł przekaźnikowy sterować właściwym dzwonkiem.

---

Szczegółowa analiza problemu

Co wynika z wykonanych pomiarów

Opisałeś trzy istotne obserwacje:

Obserwacja	Wniosek
Brak 12 V między BELL-A i BELL-B	To nie jest bezpośrednie wyjście zasilające dzwonek
Brak zwarcia po naciśnięciu przycisku	To raczej nie jest klasyczny przekaźnik ani prosty przycisk
Około 0,37 V względem GND na jednym przewodzie podczas naciśnięcia	Prawdopodobnie przewodzący tranzystor, open collector/open drain, transoptor albo bardzo słabe wyjście logiczne

Wartość 0,37 V jest ważna. Taki poziom napięcia może odpowiadać:

- napięciu nasycenia tranzystora bipolarnego,
- spadkowi na przewodzącym fototranzystorze transoptora,
- napięciu na wyjściu typu open drain/open collector przy małym prądzie pomiarowym,
- szczątkowemu napięciu z wewnętrznego układu zabezpieczającego lub rezystora szeregowego.

Nie jest to natomiast poziom użyteczny do zasilania dzwonka.

---

Najbardziej prawdopodobna natura BELL-A/B

Wariant 1: wyjście open collector / open drain

To najbardziej prawdopodobny wariant.

W układzie open collector/open drain urządzenie nie podaje napięcia dodatniego, tylko w chwili aktywacji ściąga linię do masy. Potrzebny jest zewnętrzny rezystor podciągający albo obciążenie podłączone do dodatniego napięcia.

Uproszczony model:



Działanie:

- przycisk niewciśnięty: tranzystor nie przewodzi, linia jest nieaktywna,
- przycisk wciśnięty: tranzystor przewodzi i ściąga linię do około 0 V.

W takim przypadku multimetr może nie pokazać zwarcia, szczególnie jeżeli obwód jest separowany, ma dużą rezystancję szeregową albo miernik w trybie ciągłości wymaga bardzo małej rezystancji.

Wariant 2: wyjście z transoptora

Możliwe, że BELL-A/B to kolektor i emiter fototranzystora transoptora.

Wtedy BELL-A/B mogą być galwanicznie odseparowane od GND panelu. To nawet dobre rozwiązanie, ale wymaga ustalenia polaryzacji.

Model:



Po naciśnięciu przycisku fototranzystor zaczyna przewodzić, ale nie zachowuje się jak idealny metaliczny styk. Może dawać spadek rzędu kilkuset miliwoltów.

Wariant 3: złącze do dedykowanego modułu dzwonka

W tanich panelach kontroli dostępu Tuya/Smart Life często spotyka się sytuację, w której opis w instrukcji jest ogólny, a konkretna wersja płytki ma funkcje przewidziane pod kilka wariantów produktu. BELL-A/B mogą być więc wyprowadzeniem przeznaczonym do:

- fabrycznego modułu gongu,
- modułu audio,
- wejścia innego urządzenia producenta,
- niskonapięciowego wejścia w systemie domofonowym.

W takim przypadku bez dedykowanego modułu przewody mogą generować tylko krótki sygnał, którego nie da się bezpośrednio wykorzystać jako zasilania dzwonka.

---

Czego nie należy robić

Nie podłączaj bezpośrednio:

1. dzwonka 230 V AC do BELL-A/B,
2. cewkowego dzwonka 8/12/24 V AC lub DC bezpośrednio do tych przewodów,
3. elektrozaczepu do BELL-A/B,
4. modułu przekaźnikowego o nieznanym poborze prądu bez wcześniejszego testu,
5. zewnętrznego napięcia 12 V bez rezystora ograniczającego, jeśli nie znasz polaryzacji wyjścia.

Takie wyjścia w panelach tego typu mogą mieć dopuszczalny prąd rzędu kilku–kilkudziesięciu mA, a czasem jeszcze mniej. Bez dokumentacji trzeba przyjąć wariant ostrożny.

---

Jak to poprawnie zdiagnozować

Test 1: sprawdzenie, czy BELL-B jest masą

Przy wyłączonym zasilaniu panelu zmierz rezystancję/ciągłość:



Możliwe wyniki:

Wynik	Interpretacja
BELL-B ma prawie 0 Ω do GND	BELL-B prawdopodobnie jest masą, a BELL-A linią sterowaną
Oba przewody mają wysoką rezystancję do GND	BELL-A/B mogą być odseparowanym wyjściem transoptora
BELL-A ma połączenie z GND	Możliwa odwrotna polaryzacja
Rezystancje są zmienne/dziwne	Na wejściu mogą być elementy zabezpieczające, trzeba testować przez rezystory

Test 2: test diody

Ustaw multimetr w tryb testu diody i sprawdź BELL-A/B w obu polaryzacjach:

1. czerwona sonda na BELL-A, czarna na BELL-B,
2. czarna sonda na BELL-A, czerwona na BELL-B,

zarówno bez naciśnięcia, jak i podczas naciśnięcia przycisku dzwonka.

Jeżeli w jednej polaryzacji pojawi się spadek np. 0,2–0,7 V, a w drugiej będzie „OL”, masz silną przesłankę, że jest tam tranzystor lub transoptor, a nie przekaźnik.

Test 3: bezpieczny pull-up przez rezystor 10 kΩ

To najważniejszy test.

Jeżeli masz dostęp do stabilnego 5 V, np. z zasilacza USB, wykonaj test przez rezystor:



Miernik:



Oczekiwane wyniki dla open collector/open drain:

Stan	Napięcie na BELL-A
przycisk niewciśnięty	około 5 V
przycisk wciśnięty	spada do około 0–0,5 V

Jeżeli tak się stanie, masz potwierdzenie: BELL-A jest wyjściem ściągającym do masy.

Na początek użyj 5 V i 10 kΩ, bo to daje prąd maksymalnie około:



To jest bezpieczne dla praktycznie każdego wyjścia półprzewodnikowego.

Dopiero później można zejść z rezystorem np. do 4,7 kΩ lub 2,2 kΩ, jeśli trzeba mocniejszego sygnału dla wejścia modułu.

Test 4: jeśli BELL-A/B są odseparowane

Jeżeli BELL-A i BELL-B nie mają połączenia z GND panelu, test wykonaj tak:



Mierz napięcie między BELL-A i BELL-B.

Jeśli po naciśnięciu przycisku napięcie spada z 5 V do około 0,2–0,7 V, to BELL-A/B zachowują się jak wyjście tranzystorowe/transoptorowe.

---

Jak podłączyć dzwonek po potwierdzeniu typu wyjścia

Najbezpieczniejsze rozwiązanie: moduł przekaźnika z wejściem sterującym

Najlepiej nie obciążać bezpośrednio BELL-A/B cewką przekaźnika. Bez dokumentacji nie wiadomo, czy to wyjście wytrzyma 30 mA, 50 mA czy tylko 1 mA.

Lepszy układ:



Jeżeli BELL-A jest wyjściem open collector do masy:



Jednak dla praktyki warsztatowej najprościej zastosować gotowy moduł przekaźnikowy z wejściem optoizolowanym, który można wyzwalać stanem niskim. Wtedy BELL działa tylko jako sygnał, a prąd cewki pobiera moduł z własnego zasilania.

Prosty wariant dla open collector: przekaźnik niskoprądowy

Jeżeli test potwierdzi, że BELL bez problemu ściąga kilka mA, można użyć przekaźnika półprzewodnikowego lub miniaturowego przekaźnika przez tranzystor pośredniczący.

Schemat ideowy:



Dioda równoległa do cewki jest obowiązkowa. Bez niej impuls indukcyjny z cewki może uszkodzić tranzystor, a czasem również panel.

Jeśli wyjście BELL samo zwiera do masy

W niektórych panelach BELL może już być tranzystorem niskostronnym. Wtedy można sterować wejściem modułu przekaźnikowego aktywnego stanem niskim:



Ale uwaga: nie wszystkie moduły przekaźnikowe mają wejście o małym poborze prądu. Niektóre pobierają przez wejście kilka mA, inne kilkanaście. Dlatego najpierw test z rezystorem i miernikiem.

---

Jaki dzwonek można zastosować

Bezpośrednio do BELL-A/B

Praktycznie: żadnego typowego dzwonka nie zalecam podłączać bezpośrednio, dopóki nie ma dokumentacji prądowej.

Pośrednio przez moduł

Możesz zastosować:

Typ dzwonka	Sposób podłączenia
Brzęczyk 5 V DC	przez tranzystor lub mały MOSFET
Dzwonek 12 V DC	przez tranzystor/MOSFET albo przekaźnik
Gong 8–12 V AC	przez przekaźnik z izolowanymi stykami
Dzwonek 230 V AC	tylko przez przekaźnik/SSR o odpowiednich parametrach i z zachowaniem separacji
Wejście systemu smart home	bezpośrednio przez rezystor pull-up, transoptor lub wejście binarne

Najbardziej uniwersalne rozwiązanie to:



---

Proponowany bezpieczny układ separujący

Jeżeli nie chcesz ryzykować uszkodzenia panelu, użyj transoptora, np. PC817, jako stopnia pośredniego.

Dla wyjścia, które po naciśnięciu ściąga do masy:



Po stronie wyjściowej transoptora:



Zaleta: panel obciążasz prądem około:



To bardzo bezpieczna wartość. Dopiero transoptor lub kolejny tranzystor steruje przekaźnikiem/dzwonkiem.

---

Minimalna procedura, którą bym wykonał na Twoim miejscu

1. Odłącz dzwonek i wszystkie eksperymentalne obciążenia.
2. Zmierz rezystancję:
- BELL-A do GND,
- BELL-B do GND,
- BELL-A do BELL-B,
przy wyłączonym zasilaniu.
3. Włącz panel i zmierz napięcia:
- BELL-A do GND bez naciśnięcia,
- BELL-A do GND przy naciśnięciu,
- BELL-B do GND bez naciśnięcia,
- BELL-B do GND przy naciśnięciu,
- BELL-A do BELL-B bez i przy naciśnięciu.
4. Wykonaj test pull-up:
- najpierw 5 V przez 10 kΩ,
- potem ewentualnie 5 V przez 4,7 kΩ.
5. Dopiero po potwierdzeniu zachowania dobierz moduł:
- moduł przekaźnikowy aktywowany stanem niskim,
- transoptor,
- mały tranzystor NPN/MOSFET,
- wejście binarne automatyki.

---

Odpowiedzi na Twoje trzy pytania

1. Czym naprawdę jest wyjście BELL-A/B?

Najprawdopodobniej jest to niskoprądowe wyjście sygnałowe, najpewniej tranzystorowe/open collector/open drain albo transoptorowe. Nie jest to wyjście zasilające 12 V i nie wygląda na mechaniczny styk przekaźnika.

2. Jaki dzwonek należy do niego podłączyć?

Bezpośrednio: raczej żaden standardowy dzwonek.

Pośrednio: dowolny, ale przez odpowiedni interfejs:

- dla dzwonka 12 V DC: tranzystor/MOSFET/przekaźnik,
- dla dzwonka 230 V AC: przekaźnik z właściwą separacją i obciążalnością styków,
- dla systemu smart home: wejście binarne z pull-upem lub transoptorem.

3. Czy jest to open collector, wejście czy wymaga dodatkowego modułu?

Zachowanie wskazuje bardziej na wyjście niż wejście. Najbardziej prawdopodobne: open collector/open drain albo transoptor. W praktyce wymaga dodatkowego modułu wykonawczego, jeżeli ma sterować realnym dzwonkiem.

---

Uwaga końcowa

Producent, który odpowiada „doorbell maybe A and B”, najwyraźniej nie ma szczegółowej dokumentacji technicznej do tej wersji urządzenia. W takiej sytuacji nie należy ufać opisowi przewodów, tylko potraktować je jako delikatne wyjście elektroniczne i testować wyłącznie przez rezystory ograniczające prąd.

Jeżeli podasz wyniki pomiarów:
BELL-A→GND, BELL-B→GND, BELL-A→BELL-B w stanie spoczynku i po naciśnięciu, oraz informację, czy BELL-B ma przejście do GND, można będzie rozpisać już konkretny schemat podłączenia przekaźnika lub modułu dzwonka.
